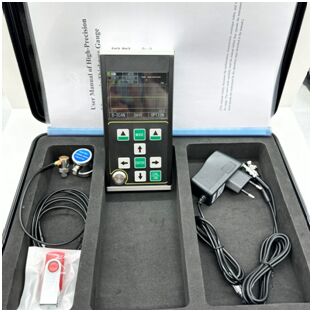

Ψηφιακός Υπερηχητικός Μετρητής Πάχους Υψηλής Ακρίβειας TG-5700 Ελάχιστο 0.10mm Χάλυβας Τεχνολογία Πολλαπλών Ηχών Ανιχνευτής Πάχους Διάβρωσης Σωλήνων
Το TG-5710 είναι ένα ολοκαίνουργιο φορητό ψηφιακό υπερηχητικό όργανο μέτρησης πάχους υψηλής ακρίβειας με σάρωση Α/Β. Υιοθετεί την αρχή της υπερηχητικής μέτρησης πάχους βασισμένη στην ανάκλαση παλμών. Είναι κατάλληλο για τη μέτρηση του πάχους υλικών που μπορούν να κάνουν το υπερηχητικό κύμα να διαδίδεται σε αυτά με σταθερή ταχύτητα και να λαμβάνει την ανάκλαση από την πίσω πλευρά τους. Η ανάλυση μέτρησης είναι 0.001mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0.10mm (χάλυβας).
Αυτό το προϊόν μπορεί να μετρήσει με ακρίβεια πλάκες και επεξεργασμένα εξαρτήματα. Από την άλλη πλευρά, μπορεί να παρακολουθεί τον βαθμό αραίωσης των σωλήνων και των δοχείων πίεσης στον εξοπλισμό παραγωγής μετά από διάβρωση κατά τη χρήση. Μπορεί να χρησιμοποιηθεί σε πετρελαϊκές, χημικές, μεταλλουργικές, ναυπηγικές, αεροδιαστημικές, ενεργειακές και άλλους τομείς.
Αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή Βαθμονόμησης για υπερηχητικό όργανο μέτρησης πάχους (JJF 1126-2004).
Παράμετροι Προδιαγραφών
| Στοιχείο |
TG-5710 |
| Τύπος αισθητήρα |
Μονοκρυσταλλικός αισθητήρας / Δικρυσταλλικός αισθητήρας |
| Εύρος μέτρησης (χάλυβας 45#) |
0.15mm – 1800mm |
| Σφάλμα ένδειξης (<10mm) |
±0.005mm |
| Σφάλμα ένδειξης (≥10mm) |
±0.1% |
| Σφάλμα επαναληψιμότητας |
±0.001mm (Αυτοέλεγχος) |
| Σταθερότητα ένδειξης |
Υιοθετείται τεχνολογία διέλευσης μηδενικής διατομής και πολλαπλών ηχών για να διασφαλιστεί ότι η τιμή μέτρησης πάχους δεν επηρεάζεται από την ισχύ της ηχούς, τον συντελεστή εξασθένησης υλικού, το κέρδος και το ύψος της πύλης, και έχει υψηλή σταθερότητα και αξιοπιστία μέτρησης. |
| Συχνότητα μέτρησης |
4Hz, 8Hz, 16Hz |
| Ανάλυση |
0.1mm, 0.01mm, 0.001mm (0.01 ίντσες, 0.001 ίντσες, 0.0001 ίντσες) |
| Γεννήτρια παλμών |
Υιοθετείται εκπομπή αρνητικού τετραγωνικού κύματος, και το πλάτος και η τάση του παλμού ταιριάζουν αυτόματα με τον αισθητήρα. |
| Εύρος ταχύτητας ήχου |
400-19999m/s |
| Μπλοκ βαθμονόμησης |
4mm (χάλυβας) |
| Αυτόματη απενεργοποίηση |
Μπορεί να επιλεγεί 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητη απενεργοποίηση. |
| Βαθμονόμηση αισθητήρα |
Βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων |
| Κέρδος |
Αυτόματος έλεγχος κέρδους, Χειροκίνητος έλεγχος κέρδους |
| Εύρος κέρδους |
0~70dB |
| Λειτουργία ανίχνευσης |
Ραδιοσυχνότητα (RF), θετικό ημι-κύμα (POS), αρνητικό ημι-κύμα (NEG), πλήρες κύμα (FULL) |
| Λειτουργία μέτρησης |
(1) MB-E: η λειτουργία μέτρησης βασισμένη στον χρόνο διέλευσης από την αρχική ηχώ έως την πρώτη ηχώ του πυθμένα. (2) E-E: λειτουργία μέτρησης διέλευσης επίστρωσης, η αυθαίρετη ηχώ Em–En είναι προαιρετική. (3) ME-E: λειτουργία μέτρησης πολλαπλών ηχών. (4) THIN: λειτουργία μέτρησης λεπτού τοιχώματος. |
| Αριθμητική λειτουργία |
Λειτουργία τιμής πάχους, λειτουργία διαφοράς / ρυθμού μείωσης, λειτουργία μέγιστης / ελάχιστης τιμής |
| Λειτουργία σάρωσης Α |
Διαθέσιμη |
| Λειτουργία σάρωσης Β |
Διαθέσιμη |
| Ένδειξη σύζευξης |
Διαθέσιμη |
| Ένδειξη μπαταρίας |
Διαθέσιμη |
| Γλώσσα |
Αγγλικά |
| Μονάδα |
mm/inch |
| Λειτουργία μενού |
Διαθέσιμη |
| Λειτουργία λογισμικού |
Δυναμική ρύθμιση πύλης, ρύθμιση απενεργοποίησης (Blank), ρύθμιση απενεργοποίησης ηχούς (E-blank), πάγωμα ηχούς, μετατόπιση και κλιμάκωση ηχούς |
| Λειτουργία αποθήκευσης |
Μπορεί να αποθηκεύσει 100.000 πάχη (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματομορφών σάρωσης Α και 500 ομάδες κυματομορφών σάρωσης Β ταυτόχρονα. |
| Αναβάθμιση προγράμματος κεντρικής μονάδας |
Διαθέσιμη |
| Οθόνη |
3.5" QVGA (320 × 240) έγχρωμη οθόνη TFT-LCD |
| Μετάδοση δεδομένων |
Υποστηρίζει σειριακή επικοινωνία USB3.0 και μεταδίδει δεδομένα στον υπολογιστή. |
| Θερμοκρασία λειτουργίας |
-10℃～+50℃· Με ειδικές απαιτήσεις, μπορεί να φτάσει τους -20℃ |
| Τάση λειτουργίας |
Απαιτούνται τέσσερις μπαταρίες AA. Όταν η ισχύς είναι ανεπαρκής, υπάρχει ειδοποίηση χαμηλής τάσης. |
| Συνολικές διαστάσεις |
204 x 100 x 36 (mm) |
| Συνολικό βάρος |
310 g (Χωρίς μπαταρία) |
|
|
Κύρια Χαρακτηριστικά Λειτουργίας
Αυτό το προϊόν διαθέτει λειτουργία σάρωσης Α, λειτουργία σάρωσης Β και λειτουργία αριθμητικής απεικόνισης.
● Το εύρος μέτρησης είναι ευρύ, και υιοθετείται η μοναδική τεχνολογία "πολλαπλών ηχών" για την πραγματοποίηση μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0.15mm (χάλυβας).
● Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια, και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0.001mm. Η ανάλυση επαναληψιμότητας μπορεί να φτάσει τα ±0.002mm.
● Έχει τις λειτουργίες διέλευσης επίστρωσης και μέτρησης ηχούς προς ηχώ, που χρησιμοποιούνται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια.
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e καλύπτουν τη μέτρηση συμβατικών παχιών τεμαχίων. Η λεπτή λειτουργία πραγματοποιεί τη μέτρηση λεπτών εξαρτημάτων.
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: συμβατική λειτουργία τιμής πάχους, λειτουργία διαφοράς / ρυθμού μείωσης και λειτουργία μέγιστης τιμής.
● Δύο λειτουργίες κέρδους: αυτόματο κέρδος / χειροκίνητο κέρδος.
● Μπορεί να ρυθμιστεί χειροκίνητη και αυτόματη απενεργοποίηση, με λειτουργία εξοικονόμησης ενέργειας.
● Υποστηρίζει ποικιλία αισθητήρων, συμπεριλαμβανομένων δικρυσταλλικών και μονοκρυσταλλικών αισθητήρων, και υποστηρίζει αισθητήρες υψηλής συχνότητας έως 20MHz.
● Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει 100.000 τιμές πάχους, 500 ομάδες κυματομορφών σάρωσης Α και 500 ομάδες κυματομορφών σάρωσης Β ταυτόχρονα.
● Μεγάλη έγχρωμη οθόνη TFT-LCD 3.5 ιντσών με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA).
● Διαθέτει ποικίλες μεθόδους βαθμονόμησης, υποστηρίζει λειτουργίες βαθμονόμησης ενός σημείου, πολλαπλών σημείων και χειροκίνητης βαθμονόμησης, και μπορεί να βαθμονομήσει ταυτόχρονα την ταχύτητα ήχου και τη μηδενική θέση του αισθητήρα. Υποστηρίζει διόρθωση V-path δικρυσταλλικού αισθητήρα.
● Υποστηρίζει τη μετατροπή μετρικού και βρετανικού συστήματος. Μπορεί να εναλλάσσεται μεταξύ μονάδων χιλιοστών και ιντσών.
● Υποστηρίζει αγγλική απεικόνιση.
Εφαρμόσιμα Υλικά
Είναι κατάλληλο για τη μέτρηση του πάχους μετάλλων (όπως χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός κ.λπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, υαλοΐνας και άλλων καλών αγωγών υπερήχων.
Βασικές Αρχές
Η αρχή της υπερηχητικής μέτρησης πάχους είναι παρόμοια με αυτή της μέτρησης ηχητικών κυμάτων. Ο υπερηχητικός παλμός που εκπέμπεται από τον αισθητήρα φτάνει στο μετρούμενο αντικείμενο και διαδίδεται μέσα σε αυτό. Όταν φτάσει στη διεπαφή του υλικού, ανακλάται πίσω στον αισθητήρα. Το πάχος του μετρούμενου υλικού καθορίζεται με ακριβή μέτρηση του χρόνου διάδοσης του υπερήχου στο υλικό.
Προαιρετικοί αισθητήρες:
| Δικρυσταλλικός αισθητήρας TS400 |
10MHz |
5mm |
0.5-50mm |
| Δικρυσταλλικός αισθητήρας TS500 |
5MHz |
5mm |
1.0-65mm |
| Δικρυσταλλικός αισθητήρας TS510 |
5MHz |
10mm |
1.0-500mm |
| Μονοκρυσταλλικός αισθητήρας DTM15 |
15 MHz |
6mm |
0.15-22.5mm |
| Μονοκρυσταλλικός αισθητήρας DTM7.5 |
7.5MHz |
6mm |
0.5-22.5mm |
| Μονοκρυσταλλικός αισθητήρας DTM10 |
10MHz |
6mm |
0.3-22.5mm |
| Μονοκρυσταλλικός αισθητήρας DTM5 |
5M |
6mm |
1.0-22.5mm |
| Μονοκρυσταλλικός αισθητήρας BD510 |
10MHz |
10mm |
1-1000mm |
| Μονοκρυσταλλικός αισθητήρας BD212 |
2MHz |
12mm |
4-1800mm |
| Καλώδιο δικρυσταλλικού αισθητήρα |
|
| Καλώδιο μονοκρυσταλλικού αισθητήρα |
|
