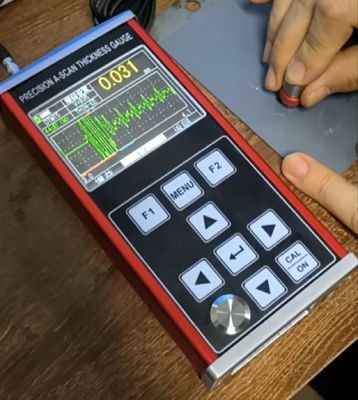

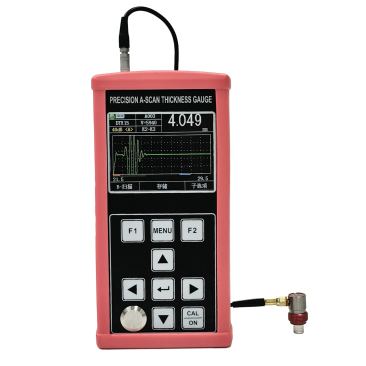

TG-6200 Χονδρόχειρας μη μεταλλικός μετρητής πάχους υπερηχητικής επικάλυψης σε διάφορα μεταλλικά και μη μεταλλικά υποστρώματα
Χειροκίνητος μη μεταλλικός μετρητής πάχους επίστρωσης με αριθμητική απεικόνιση και λειτουργία ανίχνευσης A/B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backΗ ανάλυση μέτρησης είναι 0,001 mm, το εύρος μέτρησης είναι τόσο λεπτό όσο 0,02 mm και το πάχος της επικάλυψης και του υποστρώματος μπορεί να μετρηθεί ταυτόχρονα.
Το προϊόν αυτό μπορεί να χρησιμοποιηθεί στο πετρέλαιο, τη χημική βιομηχανία, τη μεταλλουργία, την ναυπηγική, την αεροδιαστημική, την ενέργεια και άλλους τομείς.
Κύρια λειτουργία
●Ευρύ εύρος μέτρησης, ελάχιστο πάχος μέτρησης, επικάλυψη 20um, μέγιστο πάχος μέτρησης 1800mm.
● Μέτρηση πάχους υψηλής ακρίβειας, η υψηλότερη ανάλυση μέτρησης έως 0,001 mm· Επαναλαμβανόμενη ανάλυση έως ± 0,002 mm.
● λειτουργία A-scan, λειτουργία B-scan, λειτουργία αριθμητικής απεικόνισης·
● Με λειτουργίες μέτρησης μέσω επικάλυψης και ηχώ προς ηχώ για τη μέτρηση υλικών με μπογιά και επικάλυψη στην επιφάνεια.
● Η επικάλυψη και το στρώμα της μπογιάς σε ορισμένα σύνθετα υλικά μπορούν να ανιχνευθούν ανάλογα με τη διαφορετική ταχύτητα του ήχου του υλικού,και το πάχος κάθε στρώσης περισσότερων από 10 πολυστρωμάτων υλικών μπορεί να μετρηθεί ταυτόχρονα, και η τιμή πάχους κάθε στρώσης μπορεί να αλλάξει κάτω από την ίδια ηχώ.
● Ποικιλία μετρήσεων: λειτουργία THIN, MB-E, E-E, Auto για τη μέτρηση του συμβατικού πάχους του εργαστηρίου· λειτουργία THIN E-E για τη μέτρηση της λεπτής επικάλυψης.
● Οι αριθμητικές λειτουργίες περιλαμβάνουν τη λειτουργία συμβατικής αξίας πάχους, τη λειτουργία διαφοράς/μείωσης του ποσοστού και τη λειτουργία μέγιστης αξίας.
● Τρόπος αύξησης: αυτόματη αύξηση / χειροκίνητη αύξηση.
● Μπορεί να ρυθμιστεί χειροκίνητη και αυτόματη διακοπή λειτουργίας, με λειτουργία εξοικονόμησης ενέργειας.
● Μπορεί να χρησιμοποιήσει μια ποικιλία διαφορετικών προδιαγραφών ανιχνευτών, δίδυμων ανιχνευτών και μονοκρυσταλλικών ανιχνευτών, έως και υποστήριξη ανιχνευτών υψηλής συχνότητας 20Mhz.
● Υποστηρίζει αποθήκευση μεγάλης χωρητικότητας, μπορεί ταυτόχρονα να αποθηκεύει 100.000 τιμές πάχους, 500 ομάδες A waveform και 500 ομάδες B waveform;
● Διαθέτει ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλών σημείων και λειτουργία χειροκίνητης βαθμονόμησης, μπορεί ταυτόχρονα να βαθμονόμησε την ταχύτητα του ήχου και τη θέση μηδενικού ανιχνευτή·Υποστήριξη βαθμονόμησης πορείας V.
● Μετατροπή αυτοκρατορικών διαστάσεων· Τα χιλιοστά και οι ίντσες μπορούν να αλλάξουν.
● Εμφάνιση κινέζικης και αγγλικής γλώσσας·
Παράμετρος προδιαγραφής
|
Άρθρο
|
TG-6200
|
|
Τύπος ανιχνευτή
|
Μονόκρυστα / δίδυμοκρυστάλλιο
|
|
Πεδίο μέτρησης
|
20 μμ ∙ 1800 mm
|
|
Συχνότητα μέτρησης
|
4Hz,8Hz,16Hz
|
|
Απόφαση
|
0.1 mm,00,01 mm,0.001mm(0.01 ίντσες,00,001 ίντσες,0.0001 ίντσες)
|
|
Γεννήτρια παλμών
|
Αρνητική τετραγωνική εκπομπή κύματος, πλάτος παλμού και τάση ταιριάζουν αυτόματα με το ανιχνευτή
|
|
ταχύτητα ήχου Πεδίο
|
400-19999m/s
|
|
Κλείδιο βαθμονόμησης
|
4 mm (ατσάλι)
|
|
Αυτόματη διακοπή λειτουργίας
|
Μπορείτε να επιλέξετε 5 λεπτά, 10 λεπτά, 20 λεπτά, χειροκίνητη διακοπή
|
|
Κλιμάκωση ανιχνευτών
|
Κλιματισμός ενός σημείου, διπλό σημείο, χειροκίνητη βαθμονόμηση
|
|
κέρδος
|
Αυτόματη αύξηση, χειροκίνητη αύξηση
|
|
Πεδίο κέρδους
|
0 ~ 80dB
|
|
Τρόπος ανίχνευσης
|
RF, θετικό μισό κύμα POS, αρνητικό μισό κύμα NEG, πλήρες κύμα
|
|
Τρόπος μέτρησης
|
(1) Thin-EE: Τρόπος επικαλύψεως με λεπτό φιλμ (2) MB-E: μετάδοση αρχικού κύματος παλμού σε ένα μόνο ηχώ (3) E-E: Μέσω της μέτρησης της επικάλυψης, προαιρετικά οποιοδήποτε ηχώ EM-EN (4) THIN: μέτρηση λεπτού τοιχώματος
|
|
Αριθμητικό μοντέλο
|
Τρόπος αξίας πάχους, τρόπος διαφοράς/απομείωσης, μέγιστος/ελάχιστος τρόπος
|
|
A- Τρόπος σάρωσης
|
υποστήριξη
|
|
Β- Τρόπος σάρωσης
|
υποστήριξη
|
|
Ενδεικτική ένδειξη ζεύξης
|
υποστήριξη
|
|
Δείκτης μπαταρίας
|
υποστήριξη
|
|
Γλώσσα
|
Αγγλικά
|
|
μονάδα
|
mm/inch
|
|
Λειτουργία μενού
|
υποστήριξη
|
|
Λογισμικό
|
Δυναμικές Ρυθμίσεις πύλης, Ρυθμίσεις κενού, Ρυθμίσεις κενού ηχώ (E-Blank), πάγωμα ηχώ, echo Pan και zoom
|
|
Λειτουργία αποθήκευσης
|
Ταυτόχρονα, υποστηρίζονται 100.000 πάχους (100 ομάδες, η κάθε ομάδα 1000), 500 ομάδες κυμάτων A και 500 ομάδες κυμάτων B
|
|
Αναβάθμιση προγράμματος υποδοχής
|
Υποστήριξη αναβάθμισης προγράμματος υποδοχής
|
|
Εικονική οθόνη
|
3.5 "οθόνη αληθινών χρωμάτων
|
|
Διαβίβαση δεδομένων
|
Υποστήριξη επικοινωνίας USB, μεταφοράς δεδομένων στον υπολογιστή
|
|
Θερμοκρασία λειτουργίας
|
- 10°C~ +50°C, με ειδικές απαιτήσεις έως -20°C
|
|
Δραστηριακή τάση
|
3pcs αριθ. 5 μπαταρίες ιόντων λιθίου με χαμηλή τάση προειδοποίηση όταν χαμηλή
|
|
Συνολική διάσταση
|
184 x 85 x 32 (mm)
|
|
Βάρος της μηχανής
|
250 g ((Η μπαταρία δεν περιλαμβάνεται)
|
|
Τυπική διαμόρφωση
|
κύριο μηχάνημα και 1pc ειδικό ανιχνευτή για επικάλυψη
Αριθ. 5 μπαταρία λιθίου 3, ένα φορτιστή, ένα σύνολο τυχαίων αρχείων, αδιάβροχο κιβώτιο οργάνων 1
|
