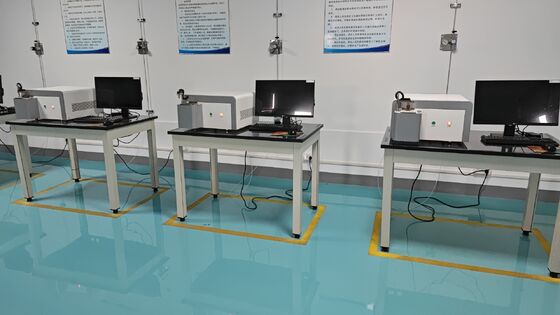

HXRF-QP880 Ψηφιακός αναλυτής οπτικής φασματοσκοπίας εκπομπών αυτόματη οπτική βαθμονόμηση ηλεκτροδίων βολφραμίου Μηχανή δοκιμής μετάλλων
1.Επισκόπηση των μέσων
Το HXRF-QP880 Full Spectrum Optical Emission Spectrometer υιοθετεί το διεθνές πρότυπο σχεδιασμού και τεχνολογίας κατασκευής.Χρησιμοποιεί την πιο προηγμένη συσκευή CMOS από την ιαπωνική Hamamatsu Co.Κάθε CMOS μπορεί να ρυθμίσει τον αριθμό των σπινθήρων ξεχωριστά.Αυτό το CMOS φασματομετρικό δεν είναι μόνο περιέχει το χαρακτηριστικό του πλήρους φάσματος του φασματομετρητή CCD αλλά έχουν επίσης τα πλεονεκτήματα του φασματομετρητή PMT που έχει πολύ χαμηλό όριο ανίχνευσης για μη μεταλλικά στοιχείαΟ σχεδιασμός ολόκληρης της μηχανής είναι εύλογος. Έχει επίσης πολλά πλεονεκτήματα όπως η εύκολη λειτουργία, υψηλή ακρίβεια των αποτελεσμάτων δοκιμής, μακροχρόνια σταθερότητα κλπ.
1)Βασικές τεχνικές παραμέτρους
|
Πεδίο εφαρμογής
|
Μεταλλουργία, χυτήρια, μηχανήματα, επιστημονική έρευνα, επιθεώρηση εμπορευμάτων, αυτοκίνητα, πετροχημικά, ναυπηγεία, ηλεκτρική ενέργεια, αεροπορία, πυρηνική ενέργεια, χύτευση μετάλλων και μη σιδηρούχων μετάλλων,βιομηχανία επεξεργασίας και ανάκτησης.
|
|
Μητρώο ανάλυσης
|
Fe, Al, Cu, Zn, Ni, Mg, Pb κλπ.
|
|
Οπτικό σύστημα
|
Συστήματα οπτικής κενού πλήρους φάσματος
|
|
Περιοχή μήκους κύματος
|
160~580nm
|
|
Διάστημα εστίασης πλέγματος
|
401 χιλιοστά
|
|
Ανιχνευτής
|
Σύνολο CMOS υψηλής απόδοσης
|
|
Τύπος πηγής φωτός
|
Ψηφιακή πηγή φωτός.
|
|
Συχνότητα εκκένωσης
|
100-1000Hz
|
|
ρεύμα εκφόρτισης
|
Μέγιστο 400A
|
|
Εργασιακή ισχύς
|
AC220V 50/60Hz 1200W
|
|
Χρόνος ανάλυσης
|
Ανάλογα με το είδος του δείγματος, συνήθως είναι γύρω στα 20.
|
|
Τύπος ηλεκτροδίου
|
Ηλεκτρόδιο ψεκασμού βολφραμίου
|
|
Αναλυτικό κενό
|
4 χιλιοστά
|
|
Άλλες λειτουργίες
|
Θέρμανση, λογισμικό αυτόματου ελέγχου πίεσης, παρακολούθηση επικοινωνίας.
|
2)Βασικά τεχνικά χαρακτηριστικά
|
Σύστημα οπτικής υψηλής απόδοσης
|
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path.
|
|
Ο ανιχνευτής CMOS υψηλής ακρίβειας μπορεί να μετρήσει με ακρίβεια τα μη μεταλλικά στοιχεία όπως C, P, S, As, B, N και όλα τα είδη των μεταλλικών στοιχείων.
|
|
Τα αποτελέσματα των δοκιμών είναι ακριβή, αναπαραγωγικά και μακροπρόθεσμα σταθερά.
|
|
Αυτόματη βαθμονόμηση οπτικής διαδρομής
|
Αυτόματη βαθμονόμηση οπτικής διαδρομής. Οπτικό σύστημα αυτόματης σάρωσης φασματικών γραμμών για να εξασφαλιστεί η ορθότητα της λήψης και να εξαλειφθεί η βαρετή εργασία σάρωσης κορυφών.
|
|
Το όργανο εντοπίζει αυτόματα μια συγκεκριμένη γραμμή φάσματος και την συγκρίνει με την αρχική γραμμή αποθήκευσης, καθορίζει τη θέση της ολίσθησης,και βρίσκει την τρέχουσα θέση των pixel της αναλυτικής γραμμής για τη μέτρηση.
|
|
Σχεδιασμός των ενσωματωμένων φακών
|
Το οπτικό σύστημα κενού υιοθετεί μοναδικό παράθυρο εισόδου και απομόνωση κενού που μπορεί να λειτουργήσει σε κατάσταση λειτουργίας του συστήματος κενού.Ο οπτικός φακός υιοθετεί μια δομή φουσκωμένου φακού που είναι βολική για καθημερινό καθαρισμό και συντήρηση.
|
|
Ανοιχτό τραπέζι σπινθήρων
|
Ο ευέλικτος σχεδιασμός της λαβής δείγματος του ανοιχτού τραπεζιού σπινθήρων έχει σχεδιαστεί για να ανταποκρίνεται στην ανάλυση δείγματος για διάφορα σχήματα και μεγέθη στην εγκατάσταση του πελάτη.
|
|
Η ελάχιστη ανάλυση του καλωδίου μπορεί να φθάσει τα 3 mm με τη χρήση μικρού σφιγκτήρα δειγματοληψίας.
|
|
Τεχνολογία ηλεκτροδίων αερίου
|
Χρησιμοποιώντας την πιο προηγμένη τεχνολογία ηλεκτροδίων ψεκασμού στον κόσμο και χρησιμοποιώντας ηλεκτρόδιο βολφραμίνης, θα σχηματιστεί ροή αερίου αργονίου γύρω από το ηλεκτρόδιο υπό την κατάσταση διέγερσης.Έτσι το σημείο διέγερσης δεν θα είναι σε επαφή με τον εξωτερικό αέρα κατά τη διάρκεια της διαδικασίας διέγερσης και η ακρίβεια διέγερσης θα βελτιωθεί.
|
|
Μέσω ενός μοναδικού σχεδιασμού αερίου αργονίου, μειώνεται σημαντικά η ποσότητα κατανάλωσης αερίου αργονίου και εξοικονομούνται το κόστος του πελάτη.
|
|
Ενσωματωμένη μονάδα διαδρομής αερίου
|
Το σύστημα διαδρομής αέρα υιοθετεί το σχεδιασμό χωρίς συντήρηση της μονάδας διαδρομής αερίου αντί της σολενοειδούς βαλβίδας και του μετρητή ροής.Η λειτουργία αυτοεξάπλωσης του ηλεκτρόδου δημιουργεί ένα καλό περιβάλλον για την διέγερση.
|
|
Ψηφιακή πηγή φωτός ενθουσιασμού
|
Η ψηφιακή πηγή φωτός διέγερσης υιοθετεί την πιο προηγμένη πηγή φωτός διέγερσης πλάσματος στον κόσμο.
|
|
Ο πλήρης ψηφιακός παλμός διέγερσης χρησιμοποιείται για τη διασφάλιση της εξαιρετικά υψηλής ανάλυσης και της υψηλής σταθερότητας της παραγωγής του πλάσματος δείγματος.
|
|
Οι παράμετροι της φωτεινής πηγής μπορούν να ρυθμίζονται αυθαίρετα για να ικανοποιούν τις απαιτήσεις διέγερσης διαφόρων υλικών.
|
|
Γρήγορη συλλογή δεδομένων
|
Το όργανο υιοθετεί ανιχνευτή CMOS υψηλής απόδοσης και κάθε CMOS έχει τη λειτουργία συλλογής και ανάλυσης των δεδομένων.Μπορεί να παρακολουθεί και να ελέγχει αυτόματα την κατάσταση λειτουργίας των ενσωματωμάτων, όπως η θερμοκρασία, κενό, πίεση αργονίου, πηγή φωτός, θάλαμος διέγερσης κλπ.
|
|
Διαβίβαση δεδομένων Ethernet
|
Η κάρτα Ethernet και το πρωτόκολλο TCP/IP χρησιμοποιούνται μεταξύ του υπολογιστή και του φασματομετρητή για να αποφευχθούν τα μειονεκτήματα των ηλεκτρομαγνητικών παρεμβολών και της γήρανσης των οπτικών ινών.Ο υπολογιστής και ο εκτυπωτής είναι εντελώς εξωτερικοί που είναι βολικό για αναβάθμιση και αντικατάσταση.
|
|
Ελέγξτε εξ αποστάσεως την κατάσταση του οργάνου, το σύστημα ελέγχου πολλαπλών καναλιών και παρακολουθήστε όλες τις παραμέτρους του οργάνου.
|
|
Προπαρασκευασμένη καμπύλη εργασίας
|
Με διαφορετικά υλικά και βαθμούς της τυποποιημένης βιβλιοθήκης, το εργοστάσιο προπαρασκευασμένη καμπύλη εργασίας πριν από την παράδοση, η οποία είναι βολική για την εγκατάσταση και την έναρξη λειτουργίας για την έγκαιρη παραγωγή.
|
|
Το πρόγραμμα ανάλυσης θα διαφέρει ανάλογα με τα μέταλλα και τα στοιχεία.Σύμφωνα με το πρόγραμμα ανάλυσης, η βέλτιστη κατάσταση δοκιμής μπορεί να επιλεγεί αυτόματα.
|
|
Το πεδίο της ανάλυσης επισυνάπτεται στις προδιαγραφές και μπορεί να σχεδιαστεί ή να επεκταθεί ελεύθερα σύμφωνα με το τυποποιημένο δείγμα που παρέχεται από τον χρήστη.
|
|
Γρήγορη ταχύτητα ανάλυσης
|
Η ταχύτητα ανάλυσης είναι πολύ γρήγορη.
|
|
Σύμφωνα με διαφορετικά υλικά ανάλυσης, ο όργανο μπορεί να επιτύχει το καλύτερο αποτέλεσμα ανάλυσης με τον συντομότερο χρόνο, ρυθμίζοντας τον χρόνο προκαύσης και τον χρόνο μέτρησης.
|
|
Ανάλυση πολλαπλών μήτρων
|
Ο σχεδιασμός της οπτικής διαδρομής υιοθετεί μια δομή πυξίδας. Οι ανιχνευτές τοποθετούνται εναλλακτικά πάνω και κάτω έτσι ώστε να λαμβάνονται όλες οι φασματικές γραμμές.η ανάλυση πολυ-ματρίδας μπορεί να πραγματοποιηθεί.
|
|
Είναι εύκολο να προστεθούν μήτρα, τύποι υλικών και αναλυτικά στοιχεία χωρίς κόστος υλικού σύμφωνα με τις απαιτήσεις παραγωγής.
|
|
Σύστημα Λογισμικού Κινέζικης-Αγγλικής Γλώσσας
|
Το λογισμικό χειρισμού του οργάνου είναι πλήρως συμβατό με το σύστημα Windows7/8/10.
|
|
Το λογισμικό είναι εύκολο στη λειτουργία, ακόμη και αν δεν υπάρχει γνώση φασματομέτρου και επιχειρησιακή εμπειρία.
|
2.Τεχνική διαμόρφωση
1)Προδιαγραφές και τεχνικές παραμέτρους
|
Άρθρο
|
Δείκτης
|
|
Μητρώο ανάλυσης
|
Fe, Al, Cu, Zn, Ni, Pb, Mg κλπ.
|
|
Χρόνος ανάλυσης
|
Ανάλογα με το είδος του δείγματος, συνήθως είναι 20.
|
|
Οπτικό σύστημα
|
Παρά-Ρουνγκ
|
|
Περιοχή μήκους κύματος
|
160Επικεφαλής580nm
|
|
Εργασιακή ισχύς
|
(220±20)V AC,(50±1)Hz,Μονόφασμα τροφοδοσία με προστατευτική γείωση.
|
|
Θερμοκρασία λειτουργίας
|
(10Επικεφαλής30)°C
|
|
Θέρμανση αποθήκευσης
|
(0Επικεφαλής45)°C
|
|
Εργασιακή υγρασία
|
20% 80%
|
|
Απαιτούμενη καθαρότητα αερίου αργονίου
|
990,999%
|
|
Πίεση εισόδου αερίου αργονίου
|
0.5MPa
|
|
Μετρητής ροής αερίου αργονίου
|
Ταχύτητα ροής διέγερσης 3,5L/min,Διατήρηση ροής 0,4L/min,Δυνατότητα ροής σε αναμονή 0,1 L/min.
|
|
Μέγιστη δύναμη διέγερσης
|
400VA
|
|
Μέση ισχύς σε αναμονή
|
100VA
|
|
Τύπος πηγής φωτός
|
Σύνθεση παλμών από ψηφιακή φωτεινή πηγή (προγραμματισμένη παλμός από ψηφιακή φωτεινή πηγή)
|
|
Συχνότητα εκκένωσης
|
Μέγιστο 1000 Hz
|
|
ρεύμα εκφόρτισης
|
Μέγιστο 400A
|
|
Παλμός ανάφλεξης
|
1Επικεφαλής14kV
|
|
Πυρ οξυγόνου
|
20Επικεφαλής230V
|
|
Πύλη διέγερσης τόξου
|
20Επικεφαλής60V
|
|
Διάμετρος τρύπας τραπέζι σπινθήρων
|
13 χιλιοστά
|
2)Οπτικό σύστημα
Εγώ... Οπτικό σύστημα πλήρους φάσματος με δομή lpa-Runge
Εγώ... Πεδίο κύματος: 160Επικεφαλής580nm
Εγώ... Πολλαπλούς ανιχνευτές CMOS υψηλής απόδοσης
Εγώ... Αντίσταση στις αλλαγές της θερμοκρασίας του περιβάλλοντος
Εγώ... Ενσωματωμένος σχεδιασμός οπτικού θαλάμου, ανιχνευτής CMOS εξασφαλίζει βραχυκύματα για την επίτευξη των καλύτερων επιδόσεων.
Εγώ... Σταθερός έλεγχος θερμοκρασίας του οπτικού δωματίου.°C.
3) ΕπενδύσειςΠίνακας δείγματος σπινθήρων
Εγώ... Ο ειδικός σχεδιασμός του θαλάμου διέγερσης καθιστά το καθαρισμό του θαλάμου διέγερσης δείγματος πιο βολικό.
Εγώ... The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyΗ προστασία της υγείας και της ασφάλειας των χειριστών.
Εγώ... Μικρότερος χώρος διέγερσης που κάνει λιγότερη κατανάλωση αργονίου.
Εγώ... Δοκιμαστική συσκευή που είναι εύκολη στη χρήση.
Εγώ... Το ηλεκτρόδιο έχει τη λειτουργία της αυτοεξάπλωσης, γεγονός που καθιστά τη διάρκεια ζωής του ηλεκτροδίου μεγαλύτερη και πολύ ευκολότερη για το καθαρισμό του ηλεκτροδίου.
Εγώ... Το μέγεθος του 13 mm διεγερμένου πόρου είναι πιο ευνοϊκό για την ανάλυση δείγματος.
Εγώ... Η γεννήτρια ανοικτών δειγμάτων μπορεί να χρησιμοποιηθεί για την ανάλυση δειγμάτων διαφόρων μεγεθών και μορφών.
Εγώ... Ο σχεδιασμός της δομής του φακού καθιστά την αποσυναρμολόγηση και το σκούπισμα του φακού πιο βολικό και ο σχεδιασμός πλύσης με αργόνιο μπορεί να παρατείνει τον κύκλο καθαρισμού του φακού.
4)Ψηφιακή πηγή φωτός
Εγώ... Πλήρης ψηφιακή πηγή φωτός σύνθεσης παλμών (προγραμματισμένη πλήρης ψηφιακή πηγή φωτός με παλμούς).
Εγώ... Τεχνολογία προκαύσης υψηλής ενέργειας
Εγώ... Βέλτιστο σχεδιασμό του κυκλώματος ελέγχου και ισχύος και τέλεια λειτουργία προστασίας ασφαλείας από την διέγερση.
Εγώ... Παροχή της βέλτιστης μορφής κύματος διεγείρωσης σπίθα, τόξου ή συνδυασμού για διαφορετικά δείγματα ανάλυσης.
Εγώ... ΣυχνότηταΑλήθεια;100Επικεφαλής1000)Hz
Εγώ... ρεύμα εκφόρτισης:μέγιστο 400 A
5) ΕπενδύσειςΣύστημα απόκτησης δεδομένων
Εγώ... Επεξεργαστής υψηλής απόδοσης DSP με λειτουργία λήψης δεδομένων και ελέγχου υπερυψωμένης ταχύτητας.
Εγώ... Η απόκτηση μιας σπινθήρας και η απόκτηση φασματικής καθυστέρησης για την επίτευξη πιο βελτιστοποιημένης μέτρησης της περιεκτικότητας των στοιχείων.
Εγώ... Εξωτερικός υπολογιστής (προαιρετικός για τον χρήστη)
Εγώ... Μεταφορά δεδομένων Ethernet υψηλής ταχύτητας
6)Λογισμικό ανάλυσης
Εγώ... Λογισμικό γραφικής ανάλυσης βασισμένο στο λειτουργικό σύστημα Windows, βολικό και πρακτικό.
Εγώ... Ολοκληρώστε τη λειτουργία αυτόματης διάγνωσης συστήματος.
Εγώ... Τέλεια λειτουργία διαχείρισης βάσεων δεδομένων, εύκολη αναζήτηση και σύνοψη δεδομένων.
Εγώ... Ευφυής αλγόριθμος διόρθωσης για τη διασφάλιση της σταθερότητας και της αξιοπιστίας του οργάνου.
Εγώ... Συμπληρώστε τις πληροφορίες των φασματικών γραμμών και τον αλγόριθμο αφαίρεσης παρεμβολών για να εξασφαλιστεί πιο ακριβής ανάλυση.
Εγώ... Προσαρμόζομαι στο πιο πρόσφατο λειτουργικό σύστημα Windows.
7)Κατάλογος βασικών βασικών συστατικών και προέλευση
|
- Όχι, όχι, όχι.
|
Ονομασία
|
Ετικέτα
|
Καταγωγή
|
|
1
|
CMOS συστοιχία
|
ΧΑΜΑΜΑΤΣΟ
|
Ιαπωνία
|
|
2
|
Σχοινί
|
Ζέις
|
Γερμανία
|
|
3
|
Οπτικά γυαλιά
|
Ζέις
|
Γερμανία
|
|
4
|
Οπτικές ίνες
|
Αγυλεντίνη
|
Κίνα
|
|
5
|
Σχισμή
|
Λενοξλάζερ
|
Κίνα
|
|
6
|
Φίλτρο
|
TDK
|
Ιαπωνία
|
|
7
|
Αισθητήρας πίεσης
|
Ειδικές ανάγκες
|
Κίνα
|
|
8
|
Κλειδί βαλβίδας
|
Αεροπορία
|
Ταϊβάν
|
|
9
|
Ψηφιακή φωτεινή πηγή μεμονωμένη
|
νουοζίν
|
νουοζίν
|
|
10
|
Κύριο έλεγχο και απόκτηση δεδομένων
|
νουοζίν
|
νουοζίν
|
|
11
|
Οπτικό σύστημα κενού
|
νουοζίν
|
νουοζίν
|
|
12
|
Μονάδα σταθμού πυροβολισμού
|
νουοζίν
|
νουοζίν
|
|
13
|
Λογισμικό συστήματος
|
νουοζίν
|
νουοζίν
|
|
14
|
Υπολογιστής
|
Λεν Οβ
|
Κίνα
|
|
15
|
Εκτυπωτής
|
HP
|
Κίνα
|
|
16
|
Τυπικά δείγματα
|
Εθνικό πρότυπο
|
Κινέζικη ή ξένη μάρκα
|
3.Στοιχεία ανάλυσης και εύρος
|
Πρόγραμμα
|
Σύνθετο χαμηλής θερμοκρασίας
|
Χάλυβας Fe-Cr-Ni
|
Χάλυβας Fe-Cr
|
|
Στοιχεία
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
|
Γ
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
Ναι.
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
Μ
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
Π
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
S
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
Αρ
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
Νι
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
Μo
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
Αλ
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
Κου
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
Συ
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
Τι
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
W
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
Pb
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
Β
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
Σν
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
Zn
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
Ως
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
Δύο
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
Σχεδόν
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
Sb
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
N
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Φε
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
|
Πρόγραμμα
|
Σίδηρο χυτή
|
Φε-Cr-σκληρό χύτευμα
|
Χάλυβας Fe-Mn
|
Χάλυβα Fe-Tool
|
|
Στοιχεία
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
|
Γ
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
Ναι.
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
Μ
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
Π
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
S
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
Αρ
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
Νι
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
Μo
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
Αλ
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
Κου
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
Συ
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
Τι
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
W
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
Pb
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
Αιθυλενογόνο
|
0.001
|
0.14
|
|
|
|
|
|
|
|
Β
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
Σν
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
Το ΛΑ
|
0.002
|
0.12
|
|
|
|
|
|
|
|
Ε
|
0.004
|
0.09
|
|
|
|
|
|
|
|
N
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
Ε
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Φε
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
|
Πρόγραμμα
|
Λύκος Al-Si
|
Άλλες χημικές ενώσεις
|
Άλλος χάλυβες
|
Λύκος Al-Mg
|
Λύκος αλ-αλ
|
|
Στοιχεία
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
|
Ναι.
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Φε
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
Κου
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
Μ
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
Αιθυλενογόνο
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
Αρ
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
Νι
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
Zn
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
Τι
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
Να είσαι.
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
Δύο
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
Σχεδόν
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
Επικεφαλής
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
Ε
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
Συ
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
Γκα
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
Το ΛΑ
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Pb
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
Sb
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
Σν
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
Sr
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
Πρ.
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
Α
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Σμ
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
Π
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
Αλ
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
|
Πρόγραμμα
|
Άλλες χημικές ουσίες
|
Χάλυβα-νικέλιο-Zn
|
Αλουμίνιο Χάλκινο
|
Χάλκινο από κασσίτερο
|
|
Στοιχεία
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
|
Zn
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
Zn
|
|
|
18
|
33.5
|
|
|
|
|
|
Pb
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
Σν
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
Π
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
Μ
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Φε
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
Νι
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
Ναι.
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
Αιθυλενογόνο
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
Αρ
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
Ε
|
|
|
|
|
|
|
|
|
|
Ως
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
Sb
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
Επικεφαλής
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
Δύο
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
Αγ
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
Να είσαι.
|
|
|
|
|
|
|
|
|
|
Συ
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
Αλ
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
S
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
Β
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
Τι
|
|
|
0.003
|
0.15
|
|
|
|
|
|
Επενδύσεις
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
Κου
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
|
Πρόγραμμα
|
Κόκκινο χαλκό
|
Χάλκινο
|
Σι-βραγχός
|
|
Στοιχεία
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
Ελάχιστο
|
Μαξ
|
|
Zn
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
Zn
|
|
|
|
|
|
|
|
Pb
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
Σν
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
Π
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
Μ
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Φε
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
Νι
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
Ναι.
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
Αιθυλενογόνο
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
Αρ
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
Ε
|
0.005
|
0.05
|
|
|
|
|
|
Ως
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
Sb
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
Επικεφαλής
|
0.001
|
0.03
|
|
|
|
|
|
Δύο
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
Αγ
|
0.006
|
0.05
|
|
|
|
|
|
Να είσαι.
|
|
|
0.32
|
3.2
|
|
|
|
Συ
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
Αλ
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
S
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
Β
|
0.001
|
0.03
|
|
|
|
|
|
Επενδύσεις
|
0.001
|
0.06
|
|
|
|
|
|
Κου
|
Ματρίκη
|
Ματρίκη
|
Ματρίκη
|
Σημείωση:
Εγώ... Το παρόν φύλλο προγράμματος συμπληρώνεται σύμφωνα με την πραγματική συμβατική απαίτηση του πελάτη.
Εγώ... Εάν οι πελάτες έχουν απαιτήσεις για τυποποιημένα δείγματα, να παρέχουν τους αριθμούς των δειγμάτων και να τα αγοράσουν οι ίδιοι.
Εγώ... Εάν ο πελάτης χρησιμοποιεί ειδική εφαρμογή και είναι πρόθυμος να παρέχει δείγμα για την ανάπτυξη της καμπύλης,ο πελάτης πρέπει να παρέχει την ακριβή περιεκτικότητα του στοιχείου δείγματος και να εξασφαλίζει την ομοιομορφία του δείγματος, αλλά αυτή η καμπύλη δεν μπορείενεργεί ως δείκτης αποδοχής του μέσου.
4.Εργαστηριακό περιβάλλον
1)Απαιτήσεις για το περιβάλλον
Το όργανο πρέπει να τοποθετείται σε ειδικό εργαστήριο με εσωτερική έκταση μεγαλύτερη των 10 τετραγωνικών μέτρων και να εξασφαλίζεται ότι το εργαστήριο δεν περιβάλλεται από επιβλαβή, εύφλεκτα και διαβρωτικά αέρια.
Προσοχή: απαγορεύεται η τοποθέτηση του οργάνου αυτού σε εργαστήριο χημικής ανάλυσης.
Θερμοκρασία λειτουργίας: 10°CΕπικεφαλής30°C, και η διακύμανση θερμοκρασίας δωματίου εντός 3 ωρών είναι μικρότερη από 2 βαθμούς.
Θερμοκρασία αποθήκευσης: 0°CΕπικεφαλής45°C
Σχετική υγρασία περιβάλλοντος: 20% ~ 80%.
Εάν δεν πληρούνται οι ανωτέρω απαιτήσεις, μπορεί να επηρεαστεί η διάρκεια ζωής και η ακρίβεια της μέτρησης του οργάνου.
2)Απαιτούμενη ισχύς
Ηλεκτρική τροφοδοσία: μονοφασική 220 + 20V, 1KVA.
Για να εξασφαλιστεί η κανονική χρήση του φασματομετρητή Innovate NJ-QP880, εγκαταστήστε έναν ρυθμιστή τάσης με 1kVA έως 3kVA μονής φάσης 220V AC.
Για να εξασφαλιστεί η αξιόπιστη χρήση του οργάνου, παρακαλούμε προετοιμάστε ένα μόνο καλώδιο γείωσης για το όργανο και η αντίσταση γείωσης είναι μικρότερη από 4 Ω.
3)Απαιτούμενη ποσότητα αργονίου
Καθαρότητα ≥ 99,999%, περιεκτικότητα σε οξυγόνο ≤ 2ppm, περιεκτικότητα σε H2O ≤ 5ppm, ((Η φιάλη αερίου αργόνου δεν μπορεί να αποθηκευθεί σε ανοιχτό αέρα και η βροχή απαγορεύεται αυστηρά.)
Εάν δεν περιέχουν άργονα υψηλής καθαρότητας, συνιστάται η χρήση καθαριστικού άργονου.
Η ροή αερίου αργονίου: ροή αναμονής περίπου 0,1 L/min, διατήρηση ροής περίπου(0.4-0.5)L/min, ροή διέγερσης περίπου 3,5L/min.
Ελεγχόμενη πίεση αερίου αργόνου: 0,5 MPa.
4)Τύπος σύνδεσης αργονίου
Είναι απαραίτητο να χρησιμοποιείται ο ειδικός σωλήνας σύνδεσης αργόνου από ανοξείδωτο χάλυβα.
5) Φιάλη εξάτμισης
Το αέριο εξάτμισης του οργάνου απελευθερώνεται μέσω ενός σωλήνα βελτίωσης PVC (14 mm εσωτερική διάμετρος) σε ένα μπουκάλι φίλτρου.
6)Προετοιμασία δείγματος
Για τα δείγματα σιδηρουργικής βάσης, τα δείγματα πρέπει να προετοιμάζονται με ειδικό μηχανισμό άλεσης, απαιτείται διπλή μηχανή άλεσης δίσκου και αλεξίπτωτο,που προορίζονται για άλεση επιφάνειας δειγμάτων σιδήρου και χάλυβαΤο λευκό δείγμα χυτοσιδήρου πρέπει να είναι ομοιόμορφο.
Ο χρήστης πρέπει να προετοιμάσει μια μηχανή κοπής για την επεξεργασία δειγμάτων που δεν είναι κατάλληλα για φασματοσκοπική ανάλυση.
Τα δείγματα πρέπει να είναι ομοιόμορφα, χωρίς πόρους και ελαττώματα χύτευσης, η επιφάνεια πρέπει να είναι ομαλή, χωρίς οξείδια, κηλίδες από λάδι και δεν πρέπει να υπάρχουν σπασμοί.
7)Τυπική απαίτηση δειγματοληψίας
Ένα πρότυπο δείγμα δίνεται τυχαία για τη διόρθωση της συνολικής φασματικής καμπύλης του οργάνου.οι χρήστες πρέπει να προετοιμάζουν επιπλέον κατάλληλα τυποποιημένα δείγματα για τους δικούς τους τύπους προϊόντων για την βαθμονόμηση των καμπυλών οργανολογικής ανάλυσης.
8)Απαιτήσεις για υπολογιστή και εκτυπωτή
Προετοιμάστε έναν υπολογιστή με συμβατική διαμόρφωση, μνήμη 1 GB ή μεγαλύτερη, διπλό πυρήνα CPU 1,8G Hz ή μεγαλύτερη, για την εγκατάσταση λογισμικού ανάλυσης φασματομέτρου Innovate T5.
Προετοιμάστε έναν εκτυπωτή για την εκτύπωση των αναφορών ανάλυσης.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
Greek
