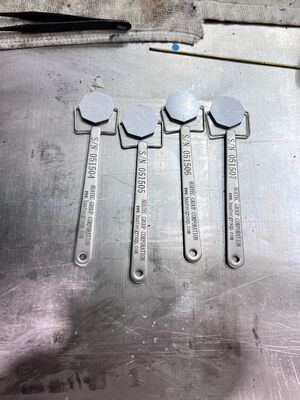

Οκταγωνικό μετρητή πίτας Δείκτης μαγνητικού πεδίου Τυπικό οκταγωνικό μοτίβο MPI Δοκιμαστικό πεδίο επιθεώρησης μαγνητικού σωματιδίου

Περίληψη:

Ο δείκτης μαγνητικού πεδίου βασίζεται στο πρότυπο της Κίνας "επιθεώρηση μαγνητικών σωματιδίων χαλύβδινων δοχείων πίεσης" και "επιθεώρηση μαγνητικών σωματιδίων σφυρηλατήσεων δοχείων πίεσης". Η μέθοδος επιθεώρησης μαγνητικής σκόνης της αμερικανικής εταιρείας δοκιμών υλικών ASTME709 και η μέθοδος επιθεώρησης μαγνητικής σκόνης σφυρηλατήσεων χάλυβα ASTMA275 και η τυπική κατασκευή σχεδίου JB3965-85, JB4730-94, σχήμα 11-9. Επομένως, δεν είναι κατάλληλο μόνο για δοχεία πίεσης, αλλά και για γενικά μηχανικά προϊόντα. Είναι ένα καλό εργαλείο για επιθεώρηση μαγνητικών σωματιδίων. Μπορεί να ελέγξει την ολοκληρωμένη απόδοση του εξοπλισμού ανίχνευσης ελαττωμάτων, την ανάρτηση μαγνητικής σκόνης και εάν η μέθοδος λειτουργίας είναι κατάλληλη. Μπορούμε εύκολα να το χρησιμοποιήσουμε για να αντανακλά την ένταση και την κατεύθυνση του μαγνητικού πεδίου στη μαγνητισμένη περιοχή.

Χρήση

1. Όταν χρησιμοποιείτε τον δείκτη μαγνητικού πεδίου τύπου 1, η λαβή πιάνεται με το χέρι, η επιφάνεια του χαλκού είναι προς τα πάνω και η επιφάνεια των οκτώ γραμμών είναι προσαρτημένη στο τεμάχιο εργασίας. Η λαβή πιάνεται με το χέρι με τον δείκτη μαγνητικού πεδίου 2 τύπων, έτσι ώστε οποιαδήποτε πλευρά του δείκτη μαγνητικού πεδίου να μπορεί να προσαρτηθεί στο τεμάχιο εργασίας.

2. 1 τύπος και 2 δείκτης μαγνητικού πεδίου συνεχής μέθοδος, κατά τον ψεκασμό μαγνητικής σκόνης ή μαγνητικής ανάρτησης, όταν η επιφάνεια του μαγνητικού δείκτη εμφανίζεται καθαρές γραμμές μαγνητικού σημάδι, δείχνει ότι έχει παραχθεί το μαγνητικό αποτέλεσμα. Όταν ο μαγνητικός δείκτης δεν σχηματίζει μαγνητικά σημάδια ή δεν σχηματίζει μαγνητικά σημάδια στην απαιτούμενη κατεύθυνση, πρέπει να αλλάξει η μέθοδος προσαρμογής της μαγνήτισης.

3. Ο δείκτης μαγνητικού πεδίου 3 τύπων είναι η απομίμηση της δυτικής Γερμανίας. Όχι μόνο μπορεί να επιθεωρήσει τον εξοπλισμό ανίχνευσης ελαττωμάτων, αλλά και να ελέγξει την ολοκληρωμένη απόδοση και τη σωστή μέθοδο λειτουργίας της ανάρτησης μαγνητικών σωματιδίων. Μπορεί να χρησιμοποιηθεί εύκολα για να αντανακλά την ένταση και την κατεύθυνση του μαγνητικού πεδίου στην μαγνητισμένη περιοχή. Η απόσταση μεταξύ του καλύμματος και του μαλακού σιδήρου μπορεί να ρυθμιστεί και η οριακή τιμή του βάθους ταφής του ελαττώματος κοντά στην επιφάνεια μπορεί να παρατηρηθεί και να παρατηρηθεί σε μια συγκεκριμένη τιμή μαγνητικού πεδίου.

4. Ο δείκτης μαγνητικού πεδίου αποτελείται από έναν επίπεδο, χωρίς παραμένοντα δακτύλιο μαγνητικής θωράκισης σε έναν τέτοιο δακτύλιο θωράκισης. Είναι εξοπλισμένο με κυλινδρικό μαλακό σίδερο που αποτελείται από 4 μέρη. Αυτά τα 4 μέρη χωρίζονται μεταξύ τους με μη μαγνητισμένα κενά, σχηματίζοντας δύο κάθετες ενώσεις και ένα καπάκι στο κυλινδρικό μαλακό σίδερο. Το βήμα του περιστρεφόμενου καλύμματος είναι 0,5 mm, με 1, 2, 3, 4 γράμματα ανά περιστροφή 90 μοιρών. Στο εξώφυλλο καλύπτεται ένα λεπτό ορειχάλκινο αεροπλάνο. Το επίπεδο καλύμματος μπορεί να ρυθμιστεί για να ρυθμίσει την απόσταση μεταξύ του καπακιού και του κυλίνδρου από μαλακό σίδηρο.

5. Όταν ελέγχετε τη συσκευή σε ένα μαγνητισμένο τεμάχιο εργασίας, υπάρχει ένα μέρος της μαγνητικής γραμμής δύναμης που διέρχεται από τη στήλη του μαλακού σιδήρου. Εάν η μαγνητική σκόνη και το μαγνητικό εναιώρημα είναι διασκορπισμένα, εμφανίζεται ένα αντίστοιχο κενό στη ρωγμή του καλύμματος σύμφωνα με την κατεύθυνση του μαγνητικού πεδίου. Περιστρέψτε το καπάκι 360 μοίρες, δηλαδή, το καπάκι απέχει 0,5 mm από τον κύλινδρο από μαλακό σίδηρο, συνεχίστε να περιστρέφετε το καπάκι και αυξήστε την απόσταση μεταξύ του καπακιού και του μαλακού σιδήρου. Εάν η οθόνη μαγνητικών σωματιδίων δεν εξαφανιστεί. Προκειμένου να προσδιοριστεί η κατεύθυνση του μαγνητικού πεδίου, ο δείκτης μαγνητικού πεδίου μπορεί να περιστραφεί αργά έως ότου η εμφάνιση της ρωγμής φτάσει στον πιο εμφανή βαθμό και το μαγνητικό πεδίο βρίσκεται σε κάθετη κατεύθυνση σε αυτή τη θέση.
