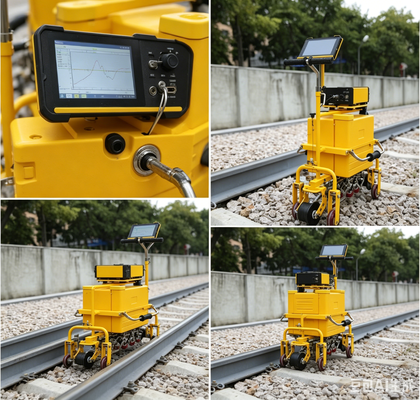

FD-GT-20 Ελαφρύς ανιχνευτής ελαττωμάτων υπερήχων σιδηροδρομικών γραμμών 10 καναλιών A/B Σάρωση WIFI GPS Cloud Storage σιδηροδρομική τροχιά επιθεώρησης ελαττωμάτων
Ο ανιχνευτής ελαττωμάτων σιδηροτροχιάς HUATEC FD-GT-20 είναι η τρίτη γενιά των ψηφιακών προϊόντων της Goworld μεΈγχρωμη οθόνη TFT και ελαφρύ καροτσάκι που χρησιμοποιείται για σιδηροδρόμουςσύστημα. Σύμφωνα με το πρότυπο TB/T 2340-2012 UT Rail Tester που εκδόθηκε από το ΥπουργείοRailway (Κίνα), αυτός ο εξοπλισμός είναι ικανός για εργασία ανίχνευσης για σιδηροτροχιές που κυμαίνονται από 43~75kg/m σε τύπο. Ισχύει για σιδηρόδρομο, σιδηρόδρομο υψηλής ταχύτητας και μετρό.
Τεχνικές Προδιαγραφές
| Κανάλι |
10 κανάλια: 9 κανάλια επιθεώρησης και 1 κανάλι βαθμονόμησης. |
| Τύπος ανιχνευτή |
Διαφορετική γωνία Ανιχνευτές διπλού στοιχείου με συχνότητες μεταξύ 2 - 2,5 MHz, συμπεριλαμβανομένων 6 ανιχνευτών 70°, 2 ανιχνευτών 37° και 1 ανιχνευτή 0°. |
| Δοχείο |
BNC |
| Διάταξη ανιχνευτή και περιοχή ανίχνευσης |
Ολοκληρωμένη ανίχνευση ζημιών σε όλα τα κύρια μέρη της σιδηροτροχιάς, συμπεριλαμβανομένων:
2 ανιχνευτές 70° σαρώνουν την αριστερή πλευρά της κεφαλής της ράγας
2 ανιχνευτές 70° σαρώνουν το μέσο της κεφαλής της ράγας
2 ανιχνευτές 70° σαρώνουν τη δεξιά πλευρά της κεφαλής της ράγας
2 ανιχνευτές 37° σαρώνουν τη μέση ράγας (ρωγμές με βίδες και άλλες λοξές ρωγμές)
Ο αισθητήρας 1 0° σαρώνει την κεφαλή της ράγας, τη μέση της ράγας, το κάτω μέρος της ράγας, την οπή βίδας οριζόντια ρωγμή
|
| Εύρος Συχνοτήτων |
1,5MHz~3,0MHz |
| Κέρδος |
0~80dB |
| Απόρριψη |
Σβηστό, μεγάλο |
| Δυναμικό εύρος |
Όχι λιγότερο από 16dB με ελάχιστη απόρριψη, 2~6dB με μέγιστη απόρριψη |
| PRF |
400Hz ανά κανάλι |
| Λειτουργία εμφάνισης |
A-scanB-scanA+B σάρωση |
| Ανίχνευση εύρους |
Μπορεί να ρυθμιστεί χειροκίνητα ή αυτόματα ανάλογα με τον επιλεγμένο τύπο σιδηροτροχιάς |
| Σφάλμα εξασθενητή |
Το σφάλμα λειτουργίας ανά 12dB δεν υπερβαίνει το ±1dB |
| Σφάλμα κάθετης γραμμής |
≤1% |
| Σφάλμα οριζόντιας γραμμικότητας |
≤15% |
| Μπάντα ενισχυτή |
-3dB 1,5MHz～3,0MHz |
| Εύρος αποκλεισμού |
Όχι μεγαλύτερο από 20 mm |
| Η επίδραση της κατάστασης καταστολής στα αποτελέσματα των μετρήσεων |
Όταν η καταστολή του οργάνου είναι σε διαφορετικές καταστάσεις, η διαφορά πλάτους είναι 10 dB±2 dB, η μεταβολή ΔM της διαφοράς μεταξύ των δύο ηχών δεν είναι μεγαλύτερη από 2 dB. |
| Η επίδραση της τάσης λειτουργίας στο ύψος ηχούς και η ευαισθησία ανίχνευσης ελαττώματος (συναγερμός) του ανιχνευτή ελαττωμάτων |
Εντός του εύρους ονομαστικής τάσης λειτουργίας, η θέση πύλης και το επίπεδο συναγερμού του ανιχνευτή ελαττωμάτων δεν πρέπει να αλλάζουν σημαντικά και η διακύμανση του πλάτους ηχούς ΔNd και η αλλαγή ευαισθησίας ανίχνευσης (συναγερμού) ΔSd δεν είναι μεγαλύτερη από 1 dB. |
| Σφάλμα ψηφιακής δειγματοληψίας |
Η μέγιστη έως ελάχιστη διακύμανση του πλάτους του σήματος δεν πρέπει να είναι μεγαλύτερη από το ±5% του ύψους της οθόνης |
| Χρόνος απόκρισης ψηφιακού ανιχνευτή ελαττωμάτων |
Ο χρόνος απόκρισης του ψηφιακού ανιχνευτή ελαττωμάτων δεν πρέπει να υπερβαίνει τα 5 ms. |
|
Πλάτος απόστασης
χαρακτηριστικός
|
Ο ανιχνευτής εγκάρσιου κύματος ανιχνεύει εγκάρσιες οπές με το ίδιο άνοιγμα και διαφορετικές διαδρομές ήχου. ο αισθητήρας 0° ανιχνεύει τον μεγάλο επίπεδο πυθμένα με διαφορετικές διαδρομές ήχου και η διαφορά ΔW του ανακλώμενου ύψους κύματος πρέπει να πληροί τις ακόλουθες απαιτήσεις:
Ανιχνευτής 0°: ΔW ≤ 12dB στην περιοχή από το βάθος των 20 mm έως το υψηλότερο εύρος της χαρακτηριστικής καμπύλης εύρους πλάτους. ΔW ≤ 8dB στην περιοχή από το υψηλότερο σημείο της χαρακτηριστικής καμπύλης πλάτους απόστασης έως το βάθος των 150 mm:
Ανιχνευτής 37°: ΔW≤12dB στην περιοχή από το βάθος 20 mm έως το υψηλότερο εύρος της χαρακτηριστικής καμπύλης εύρους πλάτους. ΔW≤8dB στην περιοχή από το υψηλότερο σημείο της χαρακτηριστικής καμπύλης πλάτους απόστασης έως το βάθος των 150 mm.
Ανιχνευτής 70°: ΔW ≤ 12 dB στην περιοχή από 10 mm έως 70 mm που αντιστοιχεί στο βάθος ανίχνευσης.
|
| SNR |
Ανιχνευτής O°: Ανιχνεύστε την κάτω επιφάνεια στο μπλοκ δοκιμής, όταν το ύψος κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 24 dB. ο λόγος σήματος προς θόρυβο δεν είναι μικρότερος από 16 dB.
Ανιχνευτής 37°: ανιχνεύστε την οπή της βίδας και την άνω ρωγμή 3 mm σε κλίση 37° στο μπλοκ δοκιμής, κάντε τα δύο κύματα ίσα, όταν το ύψος κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 22dB. αναλογία σήματος προς θόρυβο όχι μικρότερο από 8dB.
Ανιχνευτής 70°: Στο μπλοκ δοκιμής, το δευτερεύον κύμα χρησιμοποιείται για την ανίχνευση της οπής επίπεδου πυθμένα φ4mm. Όταν το ύψος κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 20dB. ο λόγος σήματος προς θόρυβο δεν είναι μικρότερος από 10dB.
|
| Πλεόνασμα ευαισθησίας |
Ανιχνευτής 0°: ανίχνευση της κάτω επιφάνειας 110 mm του μπλοκ δοκιμής, όταν το κύμα είναι τόσο υψηλό όσο 80%, το περιθώριο ευαισθησίας δεν είναι μικρότερο από 36dB
Ανιχνευτής 37° και καθετήρας 70°: Ανιχνεύστε Φ3×65 εγκάρσια διαμπερή οπή στο μπλοκ δοκιμής, το περιθώριο ευαισθησίας δεν είναι μικρότερο από 40 dB όταν το κύμα είναι τόσο υψηλό όσο 80%
|
| Δυναμική ανίχνευση ελαττωμάτων (δυνατότητα εντοπισμού ελαττωμάτων) |
Με ανιχνευτές 0°, 37°, 70° ειδικά για σιδηροτροχιές, μπορούν να βρεθούν όλα τα χειροκίνητα ελαττώματα στο μπλοκ δοκιμής σύγκρισης σιδηροτροχιών εκτός από τη ρωγμή 15° προς τα κάτω και να εκδοθούν οι αντίστοιχες ενδείξεις συναγερμού. |
| Λειτουργία ρύθμισης πύλης συναγερμού |
Η αρχική θέση, το πλάτος και το επίπεδο της πύλης συναγερμού μπορούν να ρυθμιστούν χειροκίνητα |
| Λειτουργία συναγερμού |
Συναγερμός σε πραγματικό χρόνο (συναγερμός εισερχόμενου κύματος και συναγερμός απώλειας κυμάτων)
Συναγερμός διπλού κύματος με τρύπα βίδας
Καθυστέρηση ενός στους δύο συναγερμούς
|
| Ένδειξη συναγερμού |
Η λειτουργία συναγερμού ήχου και φωτός, η ένταση και η συχνότητα συναγερμού μπορούν να ρυθμιστούν. |
| Μέτρηση κυματομορφής |
Αυτόματη μέτρηση και εμφάνιση της διαδρομής ήχου υψηλότερου κύματος, οριζόντια και κατακόρυφη απόσταση στην πύλη. |
| Καμπύλη κέρδους |
Ο χρήστης μπορεί να προσαρμόσει την καμπύλη απολαβής (8 βαθμοί) σύμφωνα με τις πραγματικές ανάγκες. |
| Εγγραφή ανίχνευσης ελαττωμάτων |
Πλήρης εγγραφή δεδομένων (έως 50 km), τα δεδομένα μπορούν να εξαχθούν και να αναπαραχθούν |
| Μέθοδος εισαγωγής λειτουργίας |
Είσοδος οθόνης αφής |
| Επίδειξη |
Ανάλυση 1280×800 |
| Οθόνη αφής |
Χωρητικό, υψηλής αντοχής, ανθεκτικό στις γρατσουνιές,
υποστήριξη χειρογράφου
|
| λιμάνια |
USB 2.0
LAN 100 Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Εξουσία |
DC 12V (πακέτο μπαταριών λιθίου) |
| Χρόνος εργασίας |
≥8 ώρες |
| Χωρητικότητα δεξαμενής νερού |
≥20L |
| Ακρίβεια εμφάνισης εικόνας τύπου Β |
Τόσο η τεταγμένη όσο και η τετμημένη είναι 2mm |
| Ακρίβεια τροχού κωδικού |
2mm |
| Ταχύτητα εντοπισμού ελαττωμάτων |
Μέγιστη ταχύτητα 5,0 χλμ/ώρα |
| Θερμοκρασία εργασίας |
-15℃~45℃ |
| Διάσταση |
Οι συνολικές διαστάσεις του οχήματος σε κατάσταση λειτουργίας είναι περίπου 780 mm × 290 mm × 1006 mm. |
| Βάρος |
Το πλαίσιο είναι περίπου 24 κιλά. το όργανο υπερήχων είναι περίπου 2,4 κιλά. η μπαταρία του οργάνου είναι 830 γρ. το τερματικό λειτουργίας (τρία-proof υπολογιστή tablet) είναι 730 g. το τρόλεϊ εξοπλισμένο με 5 ομάδες ανιχνευτών είναι περίπου 1,4 κιλά. |
1. Εισαγωγή στον ανιχνευτή ελαττωμάτων υπερήχων FD-GT-20 Digital Rail
Ο ανιχνευτής ελαττωμάτων ράγας FD-GT-20 είναι η τρίτη γενιά των ψηφιακών προϊόντων του Ομίλου HUATEC με έγχρωμη οθόνη TFT και ελαφρύ καροτσάκι που χρησιμοποιείται για σιδηροδρομικό σύστημα. Σύμφωνα με το πρότυπο TB/T 2340-2012 UT Rail Tester που εκδόθηκε από το Υπουργείο Σιδηροδρόμων (Κίνα), αυτός ο εξοπλισμός είναι ικανός για εργασία ανίχνευσης για σιδηροτροχιές που κυμαίνονται από 43~75kg/m σε τύπο. Εντοπίζει αποτελεσματικά διάφορα ελαττώματα στο κεφάλι, στον ιστό καιφλάντζασιδηροδρόμου, που ισχύει για σιδηρόδρομο, σιδηρόδρομο υψηλής ταχύτητας και μετρό.
Το όργανο υιοθετεί τη λειτουργία τερματικού κεντρικού υπολογιστή υπερήχων + λειτουργίας και συνδέεται μέσω ασύρματου WIFI. Ενώ βελτιώνεται η εμπειρία λειτουργίας του πελάτη, η λειτουργία Internet plus του οργάνου μπορεί να επεκταθεί για να πραγματοποιήσει μια ποικιλία λειτουργιών όπως διαχωρισμός ανίχνευσης ανθρώπου-μηχανής, δεδομένα online, αποθήκευση σε πραγματικό χρόνο εκτός σύνδεσης, εντοπισμός θέσης GPS, αποθήκευση δεδομένων cloud, κ.λπ. Και μπορείτε να προσαρμόσετε το δικό σας τερματικό λειτουργίας υπερήχων σύμφωνα με τις ανάγκες του πελάτη.
2. Χαρακτηριστικά
(1) Το πλαίσιο του τρόλεϊ είναι συμπαγές, ανθεκτικό και εύκολο στη συντήρηση.
(2) Ενσωματωμένη δεξαμενή νερού εργαλειοθήκης μεγάλης χωρητικότητας.
(3) Ενσωματωμένη θήκη ανυψωτικού ανιχνευτή, ο καθετήρας αφαιρείται και αντικαθίσταται εύκολα.
(4) Μικρό μέγεθος και φορητό, με βιομηχανικό πάνελ αφής τριών αποστάσεων.
(5) Εξαιρετικοί δείκτες απόδοσης, σύμφωνα με τα σχετικά πρότυπα.
(6) Υποστήριξη εντοπισμού θέσης GPS, αποθήκευσης cloud δεδομένων, αυτόματης αναγνώρισης ομιλίας και άλλων λειτουργιών.
(7) Μια λειτουργική εφαρμογή που ικανοποιεί τις ανάγκες ανίχνευσης ελαττωμάτων.

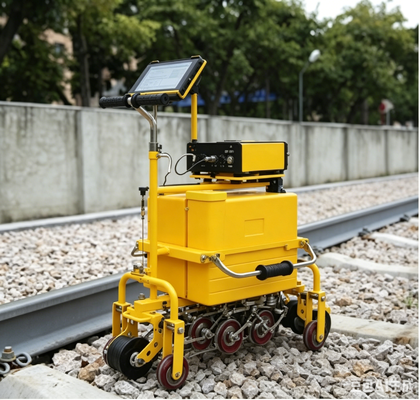

3. Δομή εμφάνισης τρόλεϊ
4. Δομή εμφάνισης οργάνου
Το όργανο είναι μικρό και φορητό, οι συνολικές διαστάσεις: 94X222X225mm, το καθαρό βάρος είναι περίπου 1,8kg
5.Ενσωματωμένο δοχείο νερού μεγάλης χωρητικότητας
Το πλαστικό δοχείο νερού, γεμάτο με νερό είναι 20L.
6.Ενσωματωμένη θήκη καθετήρα
Όλοι οι ανιχνευτές είναι κλειστοί στο κάτω μέρος του αυτοκινήτου, οι οποίοι μπορούν να ανυψωθούν ή να αφαιρεθούν με έναν μόνο τρόπο και ο καθετήρας μπορεί να αφαιρεθεί και να αντικατασταθεί πιο άνετα.
7. Βιομηχανικό tablet τριών αντοχών
Βιομηχανικό tablet με οθόνη αφής τριών αντοχών, ανθεκτικό στη σκόνη, αδιάβροχο και αδιάβροχο.
8. Λογισμικό εφαρμογής ανίχνευσης ελαττωμάτων για συγκεκριμένο όργανο
Για τα χαρακτηριστικά λειτουργίας της οθόνης αφής, το ειδικά σχεδιασμένο λογισμικό εφαρμογής διευκολύνει την επιλογή λειτουργιών και τη ρύθμιση παραμέτρων.
9.Λογισμικό αναπαραγωγής δεδομένων εντοπισμού ελαττωμάτων υπολογιστή
Η ταχύτητα αναπαραγωγής δεδομένων είναι ρυθμιζόμενη, υποστηρίζοντας έξυπνη αναπαραγωγή, προβολή συμβάντων, στατιστικά στοιχεία, αναζήτηση δεδομένων, εκτύπωση, εξαγωγή και άλλες λειτουργίες.
Παράρτημα 1. Χαρακτηριστικά και Χαρακτηριστικά
- Η εμφάνιση του οικοδεσπότη είναι συμπαγής, στιβαρή και ελαφριά, και τοη συναρμολόγηση και η αποσυναρμολόγηση είναι απλές. Καλή περιβαλλοντική προσαρμοστικότητα, θερμοκρασία περιβάλλοντος εργασίας -15 °C ~ 45 °C, συνεχής χρόνος εργασίας δεν είναι μικρότερος από 8 ώρες, αντικραδασμικός και αντιπαρεμβολικός, βαθμός προστασίας IP65.
- Ο κεντρικός υπολογιστής διαθέτει πολλαπλά κανάλια ανίχνευσης ελαττωμάτων (πολλαπλοί ανιχνευτές μπορούν να συνδεθούν σε διαφορετικές γωνίες) και ο διαδοχικός κύκλος χρονομερισμού λειτουργεί.
- Οι ανιχνευτές 0, 37 και 70 μοιρών έχουν σχεδιαστεί για να ανιχνεύουν πλήρως τα κύρια μέρη της ράγας.
- Η δομή του κεντρικού υπολογιστή έχει τη μορφή "διακομιστής + πελάτης". Ο "Server" , ο κεντρικός υπολογιστής (χωρίς είσοδο και οθόνη), είναι μια μονάδα υπερήχων 1-Ν καναλιού. "πελάτης" είναι το τερματικό λειτουργίας (είσοδος και οθόνη), ο κεντρικός υπολογιστής και ο πελάτης (τερματικό λειτουργίας) μέσω της σύνδεσης ενσύρματου δικτύου LAN (ή ασύρματου WIFI) για επικοινωνία δικτύου.
- Κύκλωμα εκπομπής λειτουργίας διέγερσης παλμού αρνητικού τετραγωνικού κύματος
- Το αναλογικό φίλτρο αυξάνει την αναλογία σήματος κεντρικού υπολογιστή προς θόρυβο.
- Το κέρδος καναλιού είναι ένας συνδυασμός "βασικού κέρδους" + "κέρδους αντιστάθμισης".
- Το εύρος ανίχνευσης, η ταχύτητα ήχου υλικού και η μετατόπιση παλμού ρυθμίζονται αυτόματα σύμφωνα με τον επιλεγμένο τύπο σιδηροτροχιάς.
- Οι λειτουργίες των συμβατικών βασικών παραμέτρων υπερήχων ρυθμίζονται χειροκίνητα (εύρος ανίχνευσης, ταχύτητα ήχου υλικού, σημείο μηδέν ανιχνευτή, πρόσθια ακμή, γωνία, θέση εκκίνησης πύλης, πλάτος και επίπεδο κ.λπ.).
- Με λειτουργία απόρριψης.
- Η συχνότητα επανάληψης καναλιού είναι σταθερή στα 400 Hz ανά κανάλι.
- Με λειτουργία στεγανοποίησης καναλιών.
- Διαθέτει λειτουργίες απεικόνισης Α, Β και Α+Β.
- Με λειτουργία συναγερμού ήχου και φωτός.
- Με λειτουργία φωνητικής προτροπής.
- Η διαδικασία υλοποίησης του αυτοκινήτου έχει μια λειτουργία προειδοποίησης υπέρβασης ταχύτητας.
- Έχει τη λειτουργία αυτόματης μέτρησης της διαδρομής του ήχου, της οριζόντιας και κάθετης απόστασης του υψηλότερου κύματος στην πύλη συναγερμού.
- Διαθέτει λειτουργία σήμανσης (τραυματισμός, αριθμός πίστας, προώθηση αυτοκινήτου, έλξη, κ.λπ.).
- Ενσωματωμένη λειτουργία καμπύλης αντιστάθμισης, η καμπύλη μπορεί να επεξεργαστεί (νέα, τροποποίηση, διαγραφή).
- Η ένταση και η συχνότητα του συναγερμού μπορούν να ρυθμιστούν για κάθε κανάλι.
- Με λειτουργία αστοχίας ζεύξης ανιχνευτή ανίχνευσης.
- Πύλη καναλιού, κυματομορφή, ένδειξη συναγερμού, ένδειξη κατεύθυνσης αισθητήρα, ένδειξη γωνίας ανιχνευτή, λειτουργία προσαρμογής χρώματος καναλιού Β οθόνης.
- Με τη λειτουργία προσαρμογής χρώματος φόντου της διεπαφής οθόνης.
- Ο χρήστης μπορεί να προσαρμόσει την πρόσθετη παράμετρο εργασίας.
- Λειτουργία πλήρους εγγραφής ανίχνευσης ελαττωμάτων
- Λειτουργίες διαχείρισης δεδομένων ανίχνευσης ελαττωμάτων (αποθήκευση, διαγραφή, ανάκληση, αναπαραγωγή, εξαγωγή).
- Ο κεντρικός υπολογιστής και το λογισμικό τερματικού λειτουργίας μπορούν να αναβαθμιστούν μέσω μιας εξωτερικής μονάδας flash USB.
- Με τη λειτουργία εισόδου λειτουργίας οθόνης αφής, μπορεί να συνδεθεί εξωτερικό πληκτρολόγιο Bluetooth.
- Με λειτουργία πληροφοριών τοποθεσίας GPS.
- Με άμεση ένδειξη ταχύτητας.
- Με λειτουργία στεγανοποίησης χιλιομέτρων.
- Διαθέτει λειτουργία διάτρησης.
- Λειτουργία παγώματος κυματομορφής.
- Επικοινωνία δικτύου (Συνδεδεμένη στο τερματικό λειτουργίας)
- Αναπαραγωγή δεδομένων στον υπολογιστή σας
- Με τη λειτουργία επίδειξης λειτουργίας λογισμικού οργάνων, μπορεί να χρησιμοποιηθεί για εκπαίδευση χρήστη οργάνων
