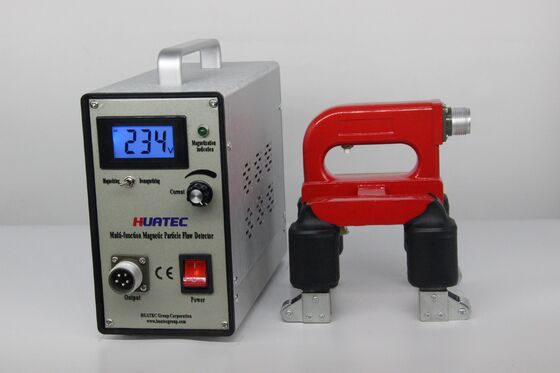

HCDX-IISC Συνθετικός ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων A/D/E/O Έλεγχοι Απομαγνητοποίηση Λειτουργία Φερομαγνητικό Δοκιμητή Τεστ Τεστ Τεστ Τεστ Τεστ

HCDX-IISC Σύνθετος ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων A/D/E/O Ανιχνευτές απομαγνήτισης Σιδηρομαγνητικό τεμάχιο εργασίας Ελεγκτής NDT ρωγμής

Εισαγωγή:

Ο σύνθετος ανιχνευτής ελαττωμάτων μαγνητικής σκόνης HCDX-IISC υιοθετεί ανεπαφικό διακόπτη ελεγχόμενου πυριτίου, με χαμηλό θόρυβο, ισχυρή μαγνητική δύναμη, μεγάλη διάρκεια ζωής και απλή λειτουργία, κατάλληλο για χρήση πεδίου και εργαστηρίου. Το όργανο υιοθετεί συνδυασμένη διαμόρφωση και οι χρήστες μπορούν να επιλέξουν ελεύθερα ανιχνευτή σύμφωνα με τις ανάγκες τους. Ο ανιχνευτής τύπου A, D, E, O μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη.

Η σειρά HCDX-IISC έχει λειτουργία απομαγνήτισης και ρυθμιζόμενο ρεύμα.

Το 8-bit MCU υιοθετείται ως ελεγκτής από αυτόν τον ανιχνευτή ελαττωμάτων μαγνητικών σωματιδίων (με το ελεγχόμενο κύκλωμα φάσης) και η συνεχής ρύθμιση του ρεύματος μαγνήτισης μπορεί να πραγματοποιηθεί μέσω της ακριβούς συλλογής του σήματος διασταύρωσης μηδενικής τάσης AC και του σήματος ρύθμισης ρεύματος. Επιπλέον, είναι εξοπλισμένο με τη λειτουργία απομαγνήτισης. η λειτουργία απομαγνήτισης μπορεί να ενεργοποιηθεί αφού επιλέξετε τη λειτουργία απομαγνήτισης και πατήσετε το κουμπί της σκανδάλης. Επιπλέον, το πρόγραμμα του MCU μπορεί να απολαμβάνει δωρεάν αναβαθμίσεις εφ' όρου ζωής και ο αισθητήρας τύπου A, D, E, O μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη.

Όλες οι προαιρετικές παράμετροι ανιχνευτών:

Εφαρμογή:

Χρησιμοποιείται κυρίως για την ανίχνευση επιφανειακών και πλησίον επιφανειακών ρωγμών σιδηρομαγνητικού τεμαχίου εργασίας.

Δοχείο πίεσης λέβητα, χαλύβδινη δομή, σφυρηλάτηση, χύτευση, εξαρτήματα συγκόλλησης, κατεργασμένα εξαρτήματα κ.λπ.

Η τυπική εισαγωγή ανιχνευτών για το μοντέλο HCDX-IISC:

Ανιχνευτής τύπου D (ηλεκτρομαγνητικός ανιχνευτής ζυγού): εξοπλισμένος με κινητούς συνδέσμους, μπορεί να μαγνητίσει και να ανιχνεύσει το τεμάχιο εργασίας επιφάνειας.

Ανιχνευτής τύπου Α (ανιχνευτής πετάλου): κατάλληλος για όλα τα είδη συγκόλλησης φιλέτου, μεγάλες εσωτερικές και εξωτερικές γωνίες τοπικής επιθεώρησης μαγνήτισης, εξοπλισμένο με φώτα εργασίας.

Ανιχνευτής τύπου Ο (πηνίο τύπου δακτυλίου): είναι κατάλληλος για ανίχνευση περιφερειακών ρωγμών του τεμαχίου εργασίας και είναι πολύ ευαίσθητος σε ρωγμές που προκαλούνται από κόπωση του τεμαχίου εργασίας. Επιπλέον, μπορεί να απομαγνητίσει το κατεργαζόμενο τεμάχιο με πολύ μακριά μέθοδο.

Ανιχνευτής τύπου Ε (ανιχνευτής περιστρεφόμενου μαγνητικού πεδίου): διενεργεί μια ολική ανίχνευση ελαττωμάτων για όλα τα είδη ευθύγραμμων συγκολλήσεων, συγκολλήσεων περιφέρειας, συγκολλήσεις από κάτω και επίπεδη και καμπύλη επιφάνεια με μεγάλα γεωμετρικά σχήματα. Ο αισθητήρας είναι εξοπλισμένος με ρολό, ο οποίος διευκολύνει τη λειτουργία και αυξάνει την ταχύτητα. Ο καθετήρας είναι εξοπλισμένος με φώτα εργασίας για εύκολη παρατήρηση.

Τεχνικές παράμετροι:

Τροφοδοσία: AC 220V ± 10% 50HZ 5A

Έξοδος: AC 38V 10A

Οι ανιχνευτές τύπου ADEO είναι προαιρετικοί και διαθέσιμοι

Ταχύτητα επιθεώρησης: ≥6 m/min

Αύξηση θερμοκρασίας καθετήρα: ≤60℃

Ρυθμός εργασίας: συνιστάται η εργασία για μεγάλη περίοδο συνεχούς λειτουργίας: χρόνος μαγνήτισης ≤3 δευτερόλεπτα, χρόνος διάκενου ≥5 δευτερόλεπτα

Βάρος: περίπου 6,5 kg (κύρια μονάδα)

Μέγεθος χειριστηρίου: 95x45x75mm (Μ*Π*Υ)

Μέγεθος θήκης μεταφοράς: 170x140x70mm (Μ*Π*Υ)

Τυπική παράδοση:

Υποδοχή HCDX-IISC 1

Ανιχνευτής ζυγού τύπου D 1

Ανιχνευτής τύπου Α    1

Ανιχνευτής τύπου Ε    1

Ανιχνευτής τύπου O    1

Το καλώδιο ρεύματος   1

Η γραμμή ανιχνευτή   1

Τυπικό δείγμα 1

Εγχειρίδιο λειτουργίας  1

Πιστοποιητικό       1

Προαιρετικά αξεσουάρ:

Ανιχνευτής τύπου Α

Ο ανιχνευτής

Ε ανιχνευτής

D probe

Νεκρό βάρος

Δείγμα δοκιμής

UV φως
