1  Γενική εισαγωγή

Εάν ο σωλήνας γεώτρησης δεν ελεγχθεί πριν από τη χρήση, δεν μπορεί να γίνει κατανοητός ο βαθμός βλάβης και η ποιότητα δεν είναι εγγυημένη. Μπορεί να προκαλέσει διάτρηση, θραύση και άλλα ατυχήματα κατά τη διάρκεια της διαδικασίας γεώτρησης, τα οποία θα επιφέρουν τεράστιες οικονομικές απώλειες στην παραγωγή γεώτρησης. Η τεχνολογία μη καταστροφικών δοκιμών σωλήνων διάτρησης είναι μια πρακτική και αποτελεσματική μέθοδος για τον εντοπισμό ελαττωμάτων του σωλήνα διάτρησης. Μπορεί να ανιχνεύσει και να ελέγξει έγκαιρα ελαττώματα διάβρωσης του σωλήνα γεώτρησης. Ενίσχυση των μη καταστροφικών δοκιμών των σωλήνων γεωτρήσεων που χρησιμοποιούνται σε κοιτάσματα πετρελαίου στη χώρα μου, κάτι που μπορεί να βελτιώσει την αξιοπιστία της χρήσης σωλήνων γεωτρήσεων και να μειώσει το κόστος μηχανικής γεώτρησης είναι ένας σημαντικός τρόπος για τη βελτίωση της οικονομικής απόδοσης και την προώθηση της ανάπτυξης της στρατηγικής πετρελαίου της χώρας μου.

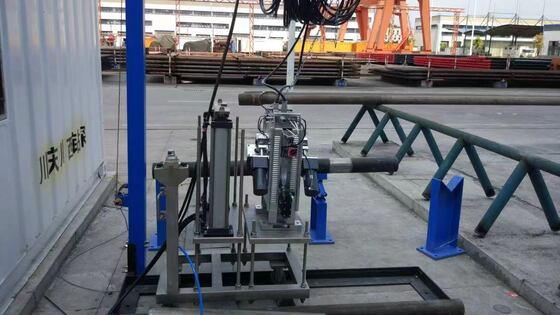

 Ένα κινητό σύστημα ανίχνευσης μικρο-τυφλής περιοχής σωλήνων γεώτρησης πεδίου χρησιμοποιείται για την ανίχνευση της μικρο-τυφλής περιοχής σωλήνων γεωτρήσεων διαφορετικών προδιαγραφών, για την παρακολούθηση της ποιότητας και της ασφάλειας του σωλήνα διάτρησης. Το σύστημα αποτελείται από ένα όργανο ανιχνευτή, μια συσκευή κίνησης ανιχνευτή, ένα καρότσι ανύψωσης σωλήνα τρυπανιού, ένα κουτί παροχής ρεύματος, έναν υπολογιστή και μια κάρτα σύλληψης. Η διαδικασία επιτόπιας επιθεώρησης σωλήνα διάτρησης είναι η εξής: Αφού ο σωλήνας τρυπανιού εισέλθει στην περιοχή επιθεώρησης, το καρότσι ανύψωσης βάζει το όργανο ανιχνευτή στο σώμα της ράβδου επιθεώρησης του σωλήνα διάτρησης, ανασηκώνει τη ράβδο διάτρησης και το όργανο ανιχνευτή σαρώνει αυτόματα κατά μήκος της ράβδου διάτρησης κάτω από την κίνηση της συσκευής οδήγησης ανιχνευτή για ανίχνευση ελαττωμάτων. λογισμικό ανάλυσης και επεξεργασίας για τη διαμόρφωση μιας έκθεσης δοκιμής. Αφού ολοκληρωθεί η ανίχνευση ελαττώματος, το καρότσι κατεβαίνει, ο σωλήνας του τρυπανιού κατεβαίνει και το καρότσι κινείται προς τα πίσω για να επιτρέψει στον καθετήρα να γλιστρήσει μακριά από τον σωλήνα του τρυπανιού. Εντοπίστηκε περιοχή. Τα χαρακτηριστικά του είναι συμπαγής δομή, μικρό μέγεθος, μικρό βάρος, εύκολη μετακίνηση και συναρμολόγηση, μικρός χώρος για ανίχνευση, μπορεί να χρησιμοποιηθεί τόσο εντός όσο και εκτός εργοστασίου, απλή και τυποποιημένη διαδικασία ανίχνευσης, γρήγορη ταχύτητα ανίχνευσης και μικρή τυφλή περιοχή ανίχνευσης. Δεν έχει μόνο την ταχύτητα και την αποτελεσματικότητα του σταθερού εξοπλισμού δοκιμών μεγάλης κλίμακας, αλλά έχει επίσης την κινητικότητα και την ευελιξία του εξοπλισμού δοκιμών μικρής κλίμακας όπως ο υπέρηχος. Επιλύει τα προβλήματα μεγάλων τυφλών περιοχών ανίχνευσης του τρέχοντος εξοπλισμού ανίχνευσης σωλήνων γεώτρησης, μεγάλου όγκου εξοπλισμού, υψηλής τιμής, δύσκολης συντήρησης, δύσκολης μετακίνησης και συναρμολόγησης, μεγάλου χώρου όταν χρησιμοποιείται και ανάγκης για ειδικά συνεργεία, μεγάλων τυφλών περιοχών ανίχνευσης και βαριάς έντασης εργασίας. Το πρόβλημα της αναμονής για να καλύψει το κενό στη χώρα.

2  Η αρχή της ανίχνευσης του συστήματος

Η μέθοδος ανίχνευσης διαρροής μαγνητικής ροής αναγνωρίζεται επί του παρόντος ως η πιο αξιόπιστη μέθοδος ανίχνευσης για σωληνωτά σιδηρομαγνητικά υλικά. Τα κύρια χαρακτηριστικά του είναι η γρήγορη ταχύτητα ανίχνευσης, το καλό αποτέλεσμα ανίχνευσης, η απλή λειτουργία, η ισχυρή αντιπαρεμβολή και η ικανότητα ρύπανσης και έχει επιτευχθεί στην ανίχνευση ελαττωμάτων διαφόρων μαγνητικών αγώγιμων στοιχείων. Έχει ένα ευρύ φάσμα εφαρμογών.

Το σύστημα χρησιμοποιεί την αρχή της ανίχνευσης διαρροής μαγνητικής ροής (MFL) για τον εντοπισμό ελαττωμάτων (ρωγμές, οπές, φθορά κ.λπ.) στους σωλήνες γεωτρήσεων. Η βασική αρχή της ανίχνευσης της μεθόδου Mfl βασίζεται στην υψηλή διαπερατότητα των σιδηρομαγνητικών υλικών. Η αρχή ανίχνευσης φαίνεται στο σχήμα (1) παρακάτω. Η διαπερατότητα του σωλήνα γεώτρησης στο ελάττωμα που προκαλείται από διάβρωση ή εξωτερική δύναμη είναι πολύ μικρότερη από αυτή του σωλήνα διάτρησης. Μαγνητίζεται υπό τη δράση ενός εξωτερικού μαγνητικού πεδίου. Όταν δεν υπάρχει ελάττωμα στον σωλήνα γεώτρησης, το μεγαλύτερο μέρος της μαγνητικής ροής (αφαιρείται ως γραμμές μαγνητικού πεδίου) διέρχεται μέσω του σωλήνα διάτρησης, αυτή τη στιγμή, η μαγνητική ροή (αφηρημένη ως γραμμές μαγνητικού πεδίου) κατανέμεται ομοιόμορφα. Όταν υπάρχει κάποιο ελάττωμα στον σωλήνα γεώτρησης, η μαγνητική ροή (γραμμές μαγνητικού πεδίου) κάμπτεται και ένα μέρος της μαγνητικής ροής (μαγνητικό πεδίο) διαρρέει από την επιφάνεια του σωλήνα διάτρησης. Για την ανίχνευση χρησιμοποιούνται μαγνητικά ευαίσθητα εξαρτήματα. Η παραμόρφωση αυτών των μαγνητικών πεδίων μπορεί να λάβει πληροφορίες σχετικά με ελαττώματα σε μαγνητικά αγώγιμα εξαρτήματα όπως οι ράβδοι σωλήνων.

3  Σύνθεση συστήματος

Το σύστημα ανίχνευσης ελαττωμάτων αποτελείται κυρίως από τρία μέρη: έναν κινητό ανιχνευτή ανίχνευσης, μια κινητή κονσόλα και ένα σύστημα επεξεργασίας σήματος υπολογιστή

3.1Κεντρικός υπολογιστής εντοπισμού κινητής τηλεφωνίας

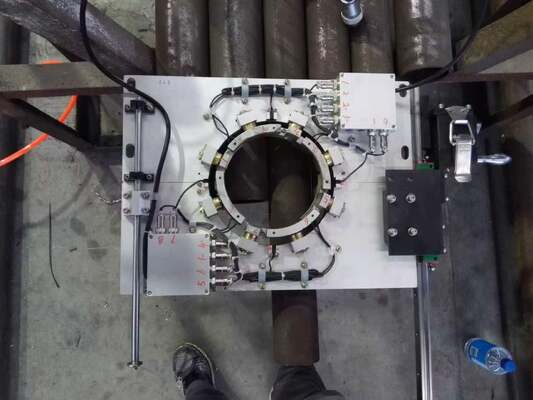

Ο κινητός ανιχνευτής ανίχνευσης αποτελείται από έναν μαγνητιστή, έναν αισθητήρα ανίχνευσης ελαττωμάτων, μια συσκευή ανίχνευσης και έναν προεπεξεργαστή σήματος.

3.1.1Μαγνητιστής

Κάτω από τη διέγερση της πηγής ισχύος που μαγνητίζει, δημιουργεί μια κατεύθυνση μαγνητικού πεδίου παράλληλη με τη διαμήκη κατεύθυνση του σωλήνα διάτρησης. Κατά την ανίχνευση, το μαγνητικό πεδίο μαγνητίζει τον χαλύβδινο σωλήνα που διέρχεται από τον μαγνητιστή και στη συνέχεια σχηματίζει ένα επαγωγικό μαγνητικό πεδίο επαρκούς ισχύος στον χαλύβδινο σωλήνα, το οποίο παρέχει τη βάση για τη δυνατότητα διαρροής μαγνητικής ροήςανίχνευση ge.

3.1.2Συσκευή ανίχνευσης

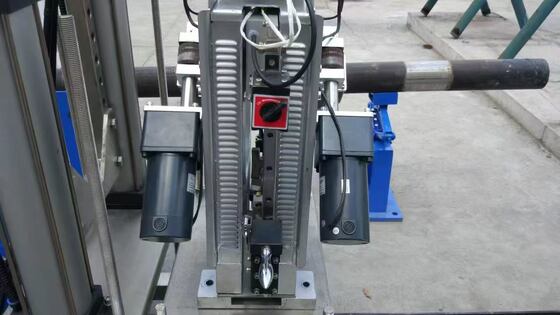

Ο μηχανισμός κίνησης αποτελείται από δύο κινητήρες μείωσης DC και κυλίνδρους. Η ισχύς του κινητήρα μεταδίδεται στους κινητήριους τροχούς μέσω της ζεύξης, η οποία ωθεί τον ερπυστριοφόρο να παλινδρομήσει στον σωλήνα διάτρησης για να ολοκληρωθεί ητήξη.

3.1.3Αισθητήρας ανίχνευσης ελαττωμάτων

Το βασικό στοιχείο του αισθητήρα ανίχνευσης, καθορίζει άμεσα την ποιότητα του εφέ σήματος ανίχνευσης και είναι η πηγή εξαγωγής σήματος. Διαφορετικές ομάδες ανιχνευτών επιλέγονται σύμφωνα με τις ράβδους διάτρησης διαφορετικών εξωτερικών διαμέτρων, για να διασφαλιστεί ότι η επιφάνεια του ανιχνευτή και η ράβδος διάτρησης βρίσκονται πάντα σε καλή επαφή κατά τη διάρκεια της επιθεώρησης και στη συνέχεια επιτυγχάνεται ένα καλό αποτέλεσμα επιθεώρησης.

3.1.4Προεπεξεργαστής σήματος

Η κύρια λειτουργία του είναι να ενισχύει και να φιλτράρει την έξοδο του σήματος ανίχνευσης από τον αισθητήρα χωρίς παραμόρφωση και να βελτιώνει την αναλογία σήματος προς θόρυβο και την ικανότητα κατά των παρεμβολών του σήματος ανίχνευσης. Η τεχνολογία επεξεργασίας σήματος καθορίζει τη συνολική απόδοση του εξοπλισμού δοκιμών, καθώς και τους τεχνικούς δείκτες του μαγνητικού μη καταστροφικού εξοπλισμού δοκιμών.

3.2Κονσόλα κινητής τηλεφωνίας και σύστημα επεξεργασίας σήματος υπολογιστή

3.3Κονσόλα κινητού

Η κινητή κονσόλα αποτελείται κυρίως από ηλεκτρικό σύστημα ελέγχου, τροφοδοτικό διέγερσης, τροφοδοτικό κίνησης κινητήρα και σταθεροποιητή τάσης, όπως φαίνεται στο σχήμα

3.3Το σύστημα ηλεκτρικού ελέγχου είναι η βασική μονάδα για την πραγματοποίηση ολόκληρης της διαδικασίας ανίχνευσης, μέσω της οποίας ελέγχεται ο τρόπος κίνησης του κινητού ανιχνευτή ανίχνευσης, το on-off του μαγνητιστή και η συλλογή του σήματος ανίχνευσης.

4.Η διαδικασία επιθεώρησης είναι:

(1) Όταν η δοκιμασμένη ράβδος τρυπανιού κυλά στην περιοχή επιθεώρησης στο πλαίσιο στήριξης, ο επιθεωρητής μετακινεί το βοηθητικό καρότσι επιθεώρησης έως ότου ο υδραυλικός μηχανισμός ανύψωσης μπορεί να σηκώσει και να αγγίξει τα δύο άκρα της ράβδου διάτρησης και ταυτόχρονα να αυτοοδηγείται.

(2) Ο υδραυλικός μηχανισμός ανύψωσης στο καρότσι ανυψώνει τη ράβδο του τρυπανιού έτσι ώστε ο καθετήρας να σέρνεται στη ράβδο του τρυπανιού πάνω από το πλαίσιο στήριξης της ράβδου διάτρησης για να ολοκληρωθεί η σάρωση.

(3) Ο μηχανισμός ανύψωσης χαμηλώνει, Η ράβδος τρυπανιού τοποθετείται στο πλαίσιο στήριξης και ο καθετήρας επιθεώρησης πέφτει στην πλατφόρμα στήριξης του τρόλεϊ ταυτόχρονα.

(4) Ο επιθεωρητής αφαιρεί το καρότσι και επιτρέπει στον καθετήρα να περάσει από το άκρο της ράβδου του τρυπανιού και να αφαιρέσει τη ράβδο του τρυπανιού.

(5) Μετακινήστε τη δοκιμασμένη ράβδο τρυπανιού Ανοίξτε και, στη συνέχεια, μετακινηθείτε στον επόμενο σωλήνα τρυπανιού που θέλετε να δοκιμάσετε.
