Διάγνωση ελαττωμάτων υπερήχων TFM

Διάγνωση ελαττωμάτων υπερήχων TFM
Διάγνωση ελαττωμάτων υπερήχων TFM Διάγνωση ελαττωμάτων υπερήχων TFM

Μεγάλες Εικόνας :  Διάγνωση ελαττωμάτων υπερήχων TFM

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HUATEC
Αριθμό μοντέλου: HPA-620PRT
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ΤΕΜ
Επικοινωνία

Διάγνωση ελαττωμάτων υπερήχων TFM

περιγραφή
AC: 100V~240V 50Hz/60Hz DC: 13,5 V
Τύπος μπαταρίας: μπαταρία λιθίου Χωρητικότητα μπαταρίας: Διπλή μπαταρία, κάθε <100Wh
Επισημαίνω:

Ανιχνευτής ελαττωμάτων υπερήχων με σειρά φάσεων

,

Εξοπλισμός υπερήχων δοκιμών TFM

,

Ανιχνευτής ελαττωμάτων HPA-620PRT NDT

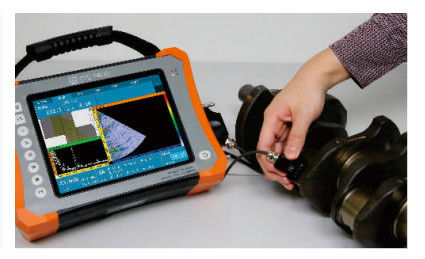

TFM Phased Array Ultrasonic Flaw Detector HPA-620PRT

Το HUATEC HPA-620PRT είναι ένας νέος ανεπτυγμένος φορητός ανιχνευτής ελαττωμάτων 32:128PR Phased Array. Είναι εξοπλισμένο με τη συμβατική μονάδα επιθεώρησης υπερήχων, τη μονάδα TOFD, τη συμβατική μονάδα Phased Array και τη μονάδα απεικόνισης TFM, που υποστηρίζει την ταυτόχρονη σάρωση TOFD και Phased Array, καθώς και ανιχνευτές διπλής συστοιχίας. Το HUATEC HPA-620PRT είναι ένας προηγμένος διανοητικός ανιχνευτής ελαττωμάτων TFM Phased Array με λειτουργία σάρωσης C.

Χαρακτηριστικά:
Κανάλια επιθεώρησης
  • Μονάδα Phased Array 38:128PR
  • Μονάδα απεικόνισης TFM
  • Ταυτόχρονη σάρωση TOFD και Phased Array
  • Υποστηρίζει ανιχνευτές διπλής συστοιχίας
  • TOFD 2 καναλιών. Συμβατική δοκιμή υπερήχων 2 καναλιών

Η λειτουργικότητα του HPA-620PRT προσφέρει μεγάλη ικανοποίηση των διαφόρων απαιτήσεων των χρηστών.

Μονάδα Φάσης Συστοιχίας
  • Επιθεώρηση TFM διαμήκους κύματος. Επιθεώρηση TFM εγκάρσιου κύματος
  • Επιθεώρηση TFM συγκόλλησης πισινών. Συμβατική επιθεώρηση συγκόλλησης πισινών. Συμβατική επιθεώρηση συγκόλλησης (με ταυτόχρονη σάρωση TOFD και Phased Array)
  • C-scan επιθεώρηση TFM και συμβατική C-scan επιθεώρηση για πλάκες
  • Επιθεώρηση TFM και συμβατική επιθεώρηση μπουλονιών
  • Επιθεώρηση TFM διάβρωσης; συμβατική επιθεώρηση διάβρωσης
  • Επιθεώρηση TKY
Μονάδα TOFD
  • Ρύθμιση παραμέτρων διαδικασίας. ρύθμιση παραμέτρων ανιχνευτή και σφήνας

Οι χρήστες μπορούν να υπολογίσουν τις σχετικές παραμέτρους με βάση τις παραμέτρους του καθετήρα και της διαδικασίας, όπως: PCS, κάλυψη σάρωσης, κάτω κάλυψη, γωνίες δέσμης.

Επίδειξη
  • Το HPA-620PRT είναι εξοπλισμένο με οθόνη TFT βιομηχανικής ποιότητας 10,4 ιντσών, με δυνατότητα αφής, παρέχοντας βέλτιστες οθόνες κάτω από έντονο φως και σε εξωτερικούς χώρους.
Σχεδιασμός Διαδικασίας
  • Προσφέροντας μοντέλα προσομοίωσης διεργασιών, το HPA-620PRT μπορεί επίσης να δημιουργήσει ένα μοντέλο εισάγοντας διαστάσεις αντικειμένων μέσω λογισμικού CAD. Προσαρμόστε τη διαδικασία αποκλειστικής επιθεώρησης των χρηστών και παρέχετε υπηρεσία ενιαίας στάσης για το πλήρες φάσμα λύσεων.
Παράμετρος
Κανάλια
Τρόπος Λειτουργία PA/TFM Λειτουργία UT Λειτουργία TOFD
Αριθμός 32:128 2 2
Φυσική Παράμετρος
Επίδειξη Οθόνη αφής 10,4 ιντσών
Εισαγωγή 1 IPEX, 4 C5
Θύρες I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (μπορεί να μεταφερθεί σε HDMI)
WIFI
Θύρα κωδικοποιητή LEMO 1B
Θύρα εισόδου/εξόδου TTL
GPS Ναί
Αποθήκευση Εσωτερικό: 64 GB; Εξωτερικό: USB flash disk
Βάρος 5 κιλά (χωρίς μπαταρία)
Διαστάσεις 350 mm×250 mm ×130 mm
(Μ×Π×Υ)
AC 100V~240V 50Hz/60Hz
DC 13,5 V
Τύπος μπαταρίας Μπαταρία λιθίου
Χωρητικότητα μπαταρίας Διπλή μπαταρία, κάθε <100Wh
Διάρκεια ζωής μπαταρίας ≥4,5 ώρες
Θερμοκρασία Εύρος θερμοκρασίας λειτουργίας: -10℃~40℃
Εύρος θερμοκρασίας αποθήκευσης: -20℃~60℃
Αξιολόγηση προστασίας εισόδου IP65
UT
PRF 25Hz~10kHz
Τάση πομπού 75V~250V (50Ω φορτίο)
Πλάτος παλμού 30ns~1000ns, με βήμα ως 5ns
Απόσβεση 400Ω, 80Ω
Ρυθμός δειγματοληψίας 100 MHz
Εύρος ζώνης 0,5MHz~20MHz (-3dB)
Κέρδος 0,0dB~110,0dB
Πλεόνασμα ευαισθησίας ≥60dB (στενό εύρος ζώνης), ≥52dB (ευρύ εύρος ζώνης) (μορφοτροπείς 2,5P20, 200mmφ2 οπές με επίπεδο πυθμένα)
Σφάλμα κάθετης γραμμικότητας ≤3%
Σφάλμα οριζόντιας γραμμικότητας ≤0,1%
Ψήφισμα ≥26dB (2,5P20)
Δυναμικό εύρος ≥30dB
Φίλτρο High pass, lowpass και πολλαπλά στενά band-pass
Διόρθωση RF (λειτουργία TOFD), πλήρες κύμα, μισό κύμα +, μισό κύμα -
Κανάλια 2 κανάλια
Μέγιστη Κάλυψη 10000mm (σε χάλυβα διαμήκη κύμα)
Πύλη A/B/G
Αστέρι της Πύλης Πλήρης γκάμα
Πλάτος πύλης Έναρξη πύλης σε πλήρη εμβέλεια
Κατώφλι πύλης 1~99%
Τρομάζω Ήχος/Οπτικός
Σημείο μέτρησης Μπροστά/Κορυφή
TCG 16
Συστοιχία φάσης/TFM
Κανάλια 32:128
Μέγιστο διάφραγμα 32 στοιχεία
Μέγιστα στοιχεία 128 στοιχεία
Νόμος εστίασης ≥1024
Γωνία σάρωσης -89°~89°
Διαμέτρηση Ταχύτητα, Καθυστέρηση, TCG, ACG, Κωδικοποιητής
Τόμος δοκιμής 1000 χλστ
Αύξηση ελάχιστης γωνίας 0,1° (αυτόματη προσαρμογή)
Ρυθμός δειγματοληψίας 100MHz, 10bit
Διόρθωση Πλήρες κύμα
Ύψος οθόνης A-scan 800% του ύψους της οθόνης (Μέγιστο)
Συντονιζόμενο αναλογικό κέρδος 80dB
Μέγιστο PRF 20 kHz
Τάση πομπού 20V~110V (50Ω φορτίο)
Τύπος παλμού Διπολικό τετράγωνο κύμα
Πλάτος παλμού 30ns~1000ns, βήμα ως 5ns
Εύρος ζώνης 0,5MHz~20MHz(-3dB)
Φίλτρο High-pass, low pass, πολλαπλά στενά band-pass
Έναρξη Κωδικοποιητής, βάσει χρόνου
Σημείο μέτρησης Εμπρός/Κορυφή
Ανάγνωση Πλάτος; διαδρομή δοκού? οριζόντιος; βάθος
Ανάλυση μέτρησης 0,5 χλστ
Λειτουργία σάρωσης L/S/C/D – σάρωση, TFM
Μήκος σάρωσης ≥15 μέτρα
Ταχύτητα σάρωσης ≥30mm/s
Απεικόνιση TFM Ζωντανά 2D
Αριθμός σημείων εστίασης στο TFM Μέγιστος αριθμός 1.000.000 πόντων
3D-Απεικόνιση ανακατασκευής Ναί
Εκταση:
  • Συμβατική επιθεώρηση συγκόλλησης
  • Επιθεώρηση σύνθετων υλικών σταδιακής διάταξης C-σάρωσης
  • Επιθεώρηση μπουλονιών και βιδωτών σωλήνων
  • Επιθεώρηση αρμών PE
  • Λύση επιθεώρησης συγκόλλησης σωλήνων μικρής διαμέτρου
