HDR-A90 Μηχανή μικροεστίασης ακτινοβολίας HD ανιχνευτής επίπεδης επιφάνειας Πολυλειτουργικό εξοπλισμό δοκιμής διαστάσεων και κενού

Πηγή ακτίνων Χ

Τύπος

Κλειστό, μικροεστίαση

Μέγιστη τάση σωλήνα

90kV

Μέγιστο ρεύμα σωλήνα

200 μA

Μέγεθος εστιακού σημείου

5 μm

Λειτουργία

Αυτοκινητική προθερμία

Ανιχνευτής επίπεδου πίνακα

Ενεργός χώρος

130 mm*130 mm

Μέγεθος pixel

85 μm

Απόφαση

1536*1536

Ποσοστό καρέ

20fps

Κλίση γωνίας

60°

Πίνακας

Μέγεθος

530 mm*530 mm

Ανιχνεύσιμη περιοχή

500 mm*500 mm

Μέγιστο φορτίο

10 κιλά

Εξοπλισμός

Μεγέθυνση

Γεωμετρία 200X

Σύστημα 1500X

Ταχύτητα επιθεώρησης

Μέγιστο 3,0s/σημείο

Μέγεθος

1360mm (L) * 1365mm (W) * 1730mm (H)

Βάρος

1200 κιλά

Ηλεκτρική τροφοδοσία

Δυναμικό ισχύος:

Μέγιστη ισχύς

1500W

Βιομηχανικές συσκευές

I5 CPU, 8G RAM, 500GB SSD

Δείκτης

24 ′′ HDMI LCD

Ασφάλεια

Διαρροή ακτινοβολίας

Καμία διαρροή, διεθνές πρότυπο: ≤ 1μΣτ/ώρα

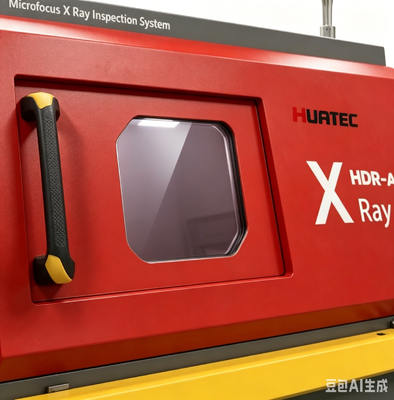

Παρατηρητικό παράθυρο από μολύβδινο γυαλί

Διαφανές παράθυρο από γυαλί μολύβδου προστατεύει από την ακτινοβολία για να παρατηρηθεί η εσωτερική κατάσταση.

Κλειδώματα ασφαλείας παραθύρου και πίσω πόρτας

Όταν οι χρήστες ανοίξουν το παράθυρο ή την πίσω πόρτα, ο σωλήνας ακτινοβολίας θα σβήσει αμέσως.

Ηλεκτρομαγνητικός διακόπτης ασφαλείας

Κλειδώστε μόλις ενεργοποιηθεί η ακτίνα Χ, οι χρήστες δεν μπορούν να ανοίξουν το παράθυρο παρατήρησης.

Παύση έκτακτης ανάγκης

Δίπλα στη θέση λειτουργίας, πατήστε για να σβήσετε

Προστασία σωλήνων

Ο χρήστης δεν μπορεί να αφήσει το λογισμικό αν δεν κλείσει τον σωλήνα ακτινογραφίας.

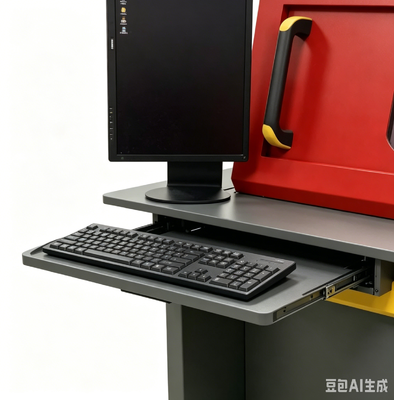

Λειτουργική μονάδα

Λειτουργία

Το πληκτρολόγιο και το ποντίκι μπορούν να ολοκληρώσουν όλες τις λειτουργίες

Τύπος ακτινογραφίας

Ελέγχος

Χρησιμοποιώντας το ποντίκι για να πατήσετε το κουμπί X μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε το ακτίνα Χ. Η τάση και η τιμή ρεύματος του σωλήνα σε πραγματικό χρόνο θα εμφανιστεί δίπλα, οι χρήστες μπορούν να πατήσουν επάνω και κάτω κουμπί, ή να σύρετε το συρόμενο,ή τύπου για ρύθμιση.

Διάγραμμα κατάστασης

Δείχνει την κατάσταση διασύνδεσης, την κατάσταση προθερμισμού και την κατάσταση ακτίνων Χ με εναλλακτικά κόκκινο και πράσινο φλας.

Ρυθμίσεις εφέ εικόνας

Η φωτεινότητα, η αντίθεση και η αύξηση της εικόνας μπορούν να ρυθμίζονται ελεύθερα για να επιτευχθεί ικανοποιητικό αποτέλεσμα.

Κατάλογος προϊόντων

Οι χρήστες μπορούν να αποθηκεύσουν τις παραμέτρους ελέγχου, όπως θέση του άξονα Z, φωτεινότητα, αντίθεση και κέρδος, και μπορούν να καλέσουν απευθείας τις παραμέτρους κατά τον έλεγχο του ίδιου προϊόντος,βελτίωση της αποτελεσματικότητας των επιθεωρήσεων.

Ναυσιπλοΐα

παράθυρο

Αφού η κάμερα τραβήξει μια φωτογραφία του τραπεζιού, κάντε κλικ οπουδήποτε στη φωτογραφία, το τραπέζι θα μετακινηθεί στη θέση που κάνετε κλικ και θα εμφανιστεί στην οθόνη.

Κατάσταση άξονα κίνησης

Δείξε συντεταγμένες σε πραγματικό χρόνο.

Αποτελέσματα της επιθεώρησης

Τα αποτελέσματα των μετρήσεων (ποσοστό κενών, απόσταση, έκταση κλπ., που ορίζονται από τους χρήστες) εμφανίζονται με τη σειρά τους.

Ρυθμιστής ταχύτητας

Η ταχύτητα κίνησης κάθε άξονα μπορεί να ρυθμίζεται σε αργή, κανονική και γρήγορη.

Ποσοστό κενών

μέτρηση

Αυτόματος υπολογισμός

Το λογισμικό εντοπίζει και μετρά αυτόματα την άκρη της σφαίρας συγκόλλησης στο ορθογώνιο, το πλακάκι και τα εσωτερικά κενά,και μπορεί να πάρει τα δεδομένα του ποσοστού κενών, την περιοχή της σφαίρας συγκόλλησης, την περίμετρο, το μεγαλύτερο ποσοστό κενών, το μήκος και το πλάτος, και υποδεικνύει NG ή OK με κόκκινο και πράσινο.

Προσαρμογή παραμέτρων

Οι χρήστες μπορούν να ρυθμίζουν το όριο της κλίμακας γκρι, τα pixel, την αντίθεση, το φίλτρο μεγέθους και άλλες παραμέτρους για να λαμβάνουν ακριβή αποτελέσματα του αυτόματου υπολογισμού.

Προσθήκη κενών

χειροκίνητα

Οι χρήστες μπορούν να σχεδιάσουν ένα πολύγωνο ή ένα ελεύθερο σχήμα και να το υπολογίσουν ως κενό στο ποσοστό κενού.

Αποθήκευση

παραμέτρους

Οι χρήστες μπορούν να αποθηκεύσουν παραμέτρους όπως όριο γκρι, pixel, αντίθεση, φιλτράρισμα μεγέθους και άλλες παραμέτρους, και μπορούν να καλέσουν απευθείας τις παραμέτρους κατά την ανίχνευση του ίδιου προϊόντος,για τη βελτίωση της αποτελεσματικότητας ανίχνευσης.

Άλλες λειτουργίες μέτρησης

Απόσταση

Κάντε κλικ στα σημεία Α και Β για να ορίσετε ως γραμμή βάσης και, στη συνέχεια, κάντε κλικ στο σημείο C για να μετρήσετε την κατακόρυφη απόσταση από το σημείο C έως την γραμμή βάσης.

Ποσοστό απόστασης

Χρησιμοποιείται κυρίως για τη μέτρηση του ρυθμού συγκόλλησης της τρύπας.Διαίρεση της κατακόρυφης απόστασης από το σημείο D έως την γραμμή αναφοράς με την κατακόρυφη απόσταση του σημείου C, για να ληφθεί το ποσοστό της κάθετης απόστασης D προς C.

Γωνία

Κάντε κλικ στα σημεία Α και Β για να ορίσετε ως βάση, και στη συνέχεια κάντε κλικ στο σημείο Γ για να μετρήσετε τη γωνία μεταξύ των ακτίνων BA και BC.

Ράδιο

Χρησιμοποιείται κυρίως για τη μέτρηση στρογγυλών εξαρτημάτων όπως σφαίρες συγκόλλησης.

Περιοχή

Χρησιμοποιείται κυρίως για τη μέτρηση τετραγωνικών στοιχείων, για να προσδιοριστεί ένα τετράγωνο, για να μετρηθεί το μήκος, το πλάτος και η έκταση.

Αυτοματοποιημένη επιθεώρηση

Χειροκίνητη ρύθμιση

Οι χρήστες μπορούν να ορίσουν οποιεσδήποτε θέσεις στο τραπέζι ως σημεία επιθεώρησης, το λογισμικό θα επιθεωρήσει και θα αποθηκεύσει αυτόματα την εικόνα.

Ματρί

Για τα τακτικά σημεία επιθεώρησης, οι χρήστες χρειάζεται μόνο να ορίσουν δύο από τα σημεία επιθεώρησης και τον αριθμό των γραμμών και των στήλων, το λογισμικό θα επιθεωρήσει αυτόματα κάθε σημείο και θα αποθηκεύσει εικόνες.

Αυτοματοποιημένο

ταυτοποίηση

Για σημεία επιθεώρησης με προφανή χαρακτηριστικά, το λογισμικό εντοπίζει αυτόματα τις θέσεις, λαμβάνει μετρήσεις και αποθηκεύει την εικόνα.
