Κινητός εξοπλισμός ανίχνευσης διαρροής μαγνητικής ροής σωλήνα τρυπανιού HMTD

Αν ο σωλήνας γεώτρησης δεν δοκιμαστεί πριν από τη χρήση, δεν μπορεί να γίνει κατανοητός ο βαθμός βλάβης και δεν μπορεί να εγγυηθείται η ποιότητα.,Η τεχνολογία μη καταστροφικών δοκιμών σωλήνων είναι μια πρακτική και αποτελεσματική μέθοδος για την ανίχνευση ελαττωμάτων σωλήνων.Μπορεί να ανιχνεύσει και να ελέγξει τα ελαττώματα διάβρωσης σωλήνα γεωτρήσεις σε έγκαιρο τρόπο- Ενίσχυση των μη καταστροφικών δοκιμών των σωλήνων γεωτρήσεων που χρησιμοποιούνται σε πετρελαϊκά πεδία στη χώρα μου, which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

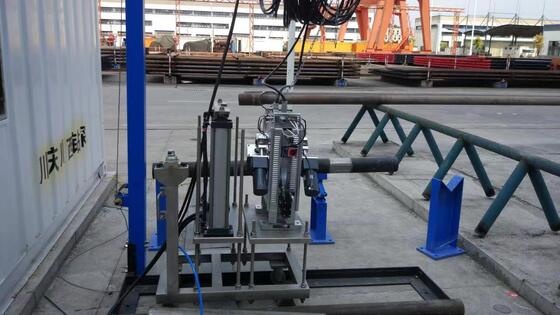

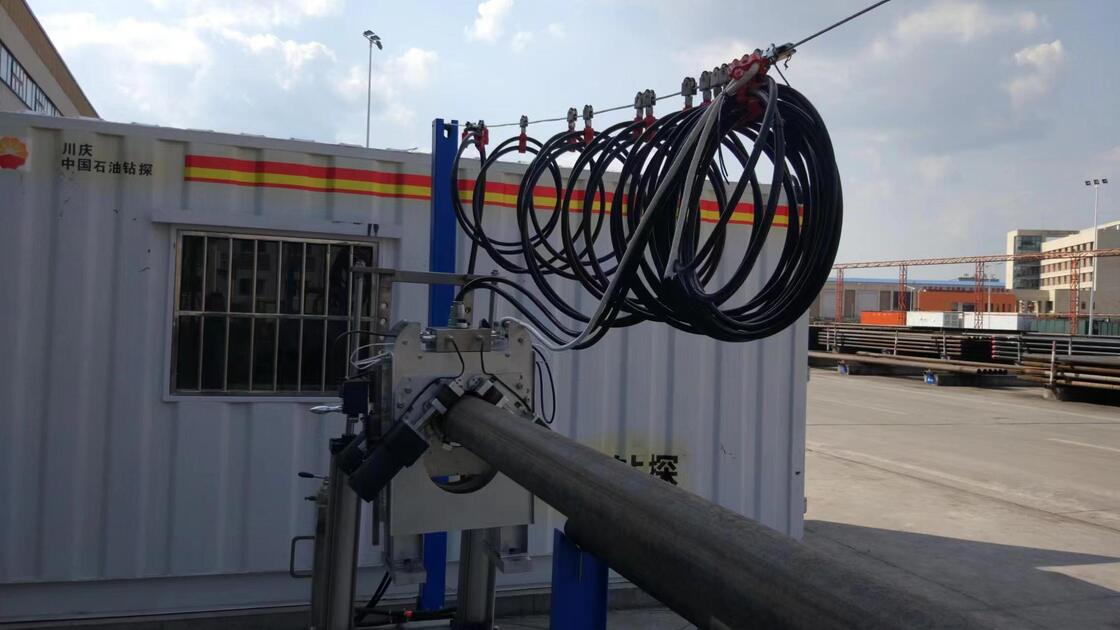

Ένα κινητό σύστημα ανίχνευσης μικροτυφλής περιοχής σωλήνων γεωτρήσεις πεδίου χρησιμοποιείται για τον εντοπισμό της μικροτυφλής περιοχής σωλήνων γεωτρήσεις διαφορετικών προδιαγραφών, για την παρακολούθηση της ποιότητας και της ασφάλειας του σωλήνα γεωτρήσεις.Το σύστημα αποτελείται από ένα όργανο ανίχνευσηςΗ διαδικασία επιθεώρησης του σωλήνα είναι η ακόλουθη:Μετά την είσοδο του σωλήνα γεωτρήσεις στην περιοχή ελέγχου, το φορτηγό ανύψωσης βάζει το όργανο ανίχνευσης στο σώμα της ράβδου ελέγχου του σωλήνα γεώτρησης, υψώνει τη ράβδα γεώτρησης, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test reportΜετά την ολοκλήρωση της ανίχνευσης ελαττώματος, το καρότσι κατεβαίνει, ο σωλήνας τρυπείας κατεβαίνει και το καρότσι κινείται προς τα πίσω για να επιτρέψει στον ανιχνευτή να γλιστρήσει μακριά από τον σωλήνα τρυπείας.Τα χαρακτηριστικά του είναι η συμπαγή δομή, μικρό μέγεθος, ελαφρύ βάρος, εύκολη μετακίνηση και συναρμολόγηση, μικρό χώρο για ανίχνευση, μπορεί να χρησιμοποιηθεί τόσο εντός όσο και εκτός του εργοστασίου, απλή και τυποποιημένη διαδικασία ανίχνευσης, γρήγορη ταχύτητα ανίχνευσης,και μικροσκοπική περιοχή τυφλής ανίχνευσηςΗ τεχνολογία αυτή δεν έχει μόνο την ταχύτητα και την αποτελεσματικότητα των μεγάλων κλίμακας σταθερών εξοπλισμού δοκιμών, αλλά έχει επίσης την κινητικότητα και την ευελιξία των μικρών κλίμακας εξοπλισμού δοκιμών, όπως ο υπερήχων.Λύνει τα προβλήματα των μεγάλων τυφλών περιοχών ανίχνευσης του τρέχοντος εξοπλισμού ανίχνευσης σωλήνων γεώτρησης, μεγάλος όγκος εξοπλισμού, υψηλή τιμή, δύσκολη συντήρηση, δύσκολη μετακίνηση και συναρμολόγηση, μεγάλος χώρος όταν χρησιμοποιείται και η ανάγκη για ειδικά εργαστήρια, μεγάλα τυφλά σημεία ανίχνευσης,και βαριά ένταση εργασίαςΤο πρόβλημα της αναμονής για να γεμίσει το κενό στη χώρα.

Η μέθοδος ανίχνευσης διαρροής μαγνητικού ρεύματος αναγνωρίζεται επί του παρόντος ως η πιο αξιόπιστη μέθοδος ανίχνευσης για σωληνωτά σιδηρομαγνητικά υλικά.καλό αποτέλεσμα ανίχνευσης, απλή λειτουργία, ισχυρή ικανότητα κατά των παρεμβολών και ρύπανσης, και έχει επιτευχθεί στην ανίχνευση ελαττωμάτων διαφόρων μαγνητικών αγωγών συστατικών.

Το σύστημα χρησιμοποιεί την αρχή της ανίχνευσης διαρροών μαγνητικού ρεύματος (MFL) για την ανίχνευση ελαττωμάτων (φραγίδες, τρύπες, φθοράς κλπ.) σε σωλήνες γεώτρησης.Η βασική αρχή της ανίχνευσης με τη μέθοδο Mfl βασίζεται στην υψηλή διαπερατότητα των σιδηρομαγνητικών υλικώνΗ διαπερατότητα του σωλήνα γεώτρησης στο ελάττωμα που προκαλείται από διάβρωση ή εξωτερική δύναμη είναι πολύ μικρότερη από εκείνη του σωλήνα γεώτρησης.Είναι μαγνητισμένο υπό την δράση ενός εξωτερικού μαγνητικού πεδίου. Όταν δεν υπάρχει ελάττωμα στον σωλήνα τρυπείας, το μεγαλύτερο μέρος της μαγνητικής ροής (αποτυπωμένη ως γραμμές μαγνητικού πεδίου) περνά από τον σωλήνα τρυπείας, σε αυτό το σημείο,η μαγνητική ροή (αποτυπώνεται ως γραμμές μαγνητικού πεδίου) κατανέμεται ομοιόμορφαΌταν υπάρχει ελάττωμα στον σωλήνα γεώτρησης, η μαγνητική ροή (γραμμές μαγνητικού πεδίου) λυγίζει και ένα μέρος της μαγνητικής ροής (μαγνητικό πεδίο) διαρρέει από την επιφάνεια του σωλήνα γεώτρησης.Για την ανίχνευσηΗ στρέβλωση αυτών των μαγνητικών πεδίων μπορεί να παράγει πληροφορίες σχετικά με ελαττώματα σε μαγνητικά αγωγικά στοιχεία όπως οι ράβδοι σωλήνων.

Το σύστημα ανίχνευσης ελαττωμάτων αποτελείται κυρίως από τρία μέρη: ένα κινητό ανίχνευση ανίχνευσης, μια κινητή κονσόλα και ένα σύστημα επεξεργασίας σήματος υπολογιστή

Ο κινητός ανιχνευτικός ανιχνευτής αποτελείται από μαγνητιστή, αισθητήρα ανίχνευσης ελαττωμάτων, συσκευή περιήγησης και προεπεξεργαστή σήματος.

Υπό την διέγερση της μαγνητιστικής πηγής ενέργειας, παράγει μια κατεύθυνση μαγνητικού πεδίου παράλληλη με τη διαμήκη κατεύθυνση του σωλήνα γεώτρησης.το μαγνητικό πεδίο μαγνητίζει τον χάλυβα σωλήνα που περνάει από τον μαγνητιστή, και στη συνέχεια σχηματίζει ένα μαγνητικό πεδίο επαρκούς έντασης στον ατσάλινο σωλήνα, το οποίο παρέχει τη βάση για την εφικτότητα ανίχνευσης διαρροής μαγνητικού ρεύματος.

Ο μηχανισμός κίνησης αποτελείται από δύο κινητήρες μείωσης συνεχούς ρεύματος και κυλίνδρους.το οποίο ωθεί το ελαστικό να αντιδράσει στον σωλήνα γεώτρησης για να ολοκληρώσει την ανίχνευση.

Το βασικό συστατικό του αισθητήρα ανίχνευσης, καθορίζει άμεσα την ποιότητα του αποτελέσματος σήματος ανίχνευσης και είναι η πηγή εξαγωγής σήματος.Διαφορετικές ομάδες ανιχνευτών επιλέγονται σύμφωνα με τις ράβδους τρυπανιών διαφορετικών εξωτερικών διαμέτρων, ώστε να εξασφαλίζεται ότι η επιφάνεια του ανιχνευτή και η ράβδος του τρυπανιού βρίσκονται πάντοτε σε καλή επαφή κατά τη διάρκεια της επιθεώρησης, και στη συνέχεια επιτυγχάνεται ένα καλό αποτέλεσμα επιθεώρησης.

Η κύρια λειτουργία του είναι να ενισχύει και να φιλτράρει το σήμα ανίχνευσης που παράγεται από το ανιχνευτικό χωρίς στρέβλωση και να βελτιώνει την αναλογία σήματος-θόρυβου και την ικανότητα αντι-διαταραχής του σήματος ανίχνευσης.Η τεχνολογία επεξεργασίας σήματος καθορίζει τη συνολική απόδοση του εξοπλισμού δοκιμής, καθώς και τους τεχνικούς δείκτες του μαγνητικού μη καταστροφικού εξοπλισμού δοκιμής.

Η κινητή κονσόλα αποτελείται κυρίως από ηλεκτρικό σύστημα ελέγχου, τροφοδοσία ηλεκτρικής ενέργειας διέγερσης, τροφοδοσία ηλεκτρικής ενέργειας κινητήρα και σταθεροποιητή τάσης, όπως φαίνεται στο σχήμα

Το ηλεκτρικό σύστημα ελέγχου είναι η βασική μονάδα για την υλοποίηση ολόκληρης της διαδικασίας ανίχνευσης, μέσω της οποίας ο τρόπος κίνησης του κινητού ανιχνευτικού ανιχνευτικού,η ενεργοποίηση του μαγνητιστή και η συλλογή του σήματος ανίχνευσης ελέγχονται.

1. Όταν η δοκιμαζόμενη ράβδος τρύπωσης κυλήσει προς την περιοχή ελέγχου στο πλαίσιο στήριξης της,ο επιθεωρητής μετακινεί το βοηθητικό φορτηγό επιθεώρησης μέχρις ότου ο υδραυλικός μηχανισμός ανύψωσης μπορεί να σηκώσει και να αγγίξει τις δύο άκρες του τρυπανιού, και ταυτόχρονα αυτόνομη οδήγηση Ο ανιχνευτής κινείται με το τροχόσπιτο και τοποθετείται στο τρυπάνι;
2. Ο υδραυλικός μηχανισμός ανύψωσης στο τροχόσπιτο ανυψώνει το τρυπάνι έτσι ώστε ο ανιχνευτής να σέρνεται πάνω στο τρυπάνι πάνω από το πλαίσιο στήριξης του τρυπάνιου για να ολοκληρωθεί η σάρωση.
3. Ο μηχανισμός ανύψωσης χαμηλώνει, το τρυπάνι τοποθετείται στο πλαίσιο στήριξης και ο ανιχνευτής πέφτει ταυτόχρονα στην πλατφόρμα στήριξης του τροχοφόρου.
4. Ο επιθεωρητής απομακρύνει το φορτηγό και αφήνει τον ανιχνευτή να περάσει από το τέλος της ράβδου του τρυπανιού και να αφαιρέσει την ράβδα του τρυπανιού.
5. Μετακινήστε την δοκιμαζόμενη ράβδο τρύπωσης Ανοίξτε και στη συνέχεια μετακινηθείτε στον επόμενο σωλήνα τρύπωσης που πρόκειται να δοκιμαστεί.
