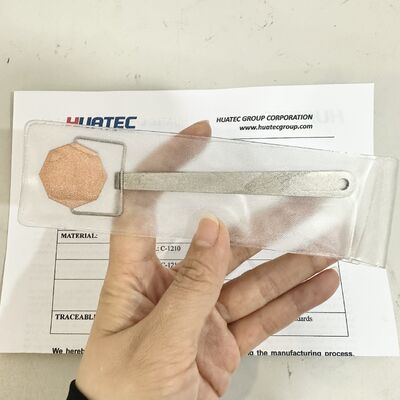

Δείκτη πεδίου ASTM Δείκτη μαγνητικού πεδίου ASTME709 MPI δοκιμή

Σύνοψη:

Ο δείκτης μαγνητικού πεδίου βασίζεται στο πρότυπο της Κίνας "μαγνητική επιθεώρηση σωματιδίων ατσάλινων δοχείων πίεσης" και "μαγνητική επιθεώρηση σωματιδίων σφυρηλατημάτων δοχείων πίεσης".Η μέθοδος ελέγχου μαγνητικής σκόνης ASTME709 του προτύπου της Αμερικανικής Εταιρείας Ελέγχου Υλικών και η μέθοδος ελέγχου μαγνητικής σκόνης ASTMA275 σφυρηλατημάτων χάλυβα και η μέθοδος ελέγχου JB3965-85, το JB4730-94, το σχήμα 11-9 κατασκευής πρότυπου σχεδιασμού.Είναι ένα καλό εργαλείο για μαγνητική επιθεώρηση σωματιδίωνΜπορεί να ελέγξει την ολοκληρωμένη απόδοση του εξοπλισμού ανίχνευσης ελαττωμάτων, τη μαγνητική αναστολή σκόνης και αν η μέθοδος λειτουργίας είναι κατάλληλη.Μπορούμε εύκολα να το χρησιμοποιήσουμε για να αντανακλά την ένταση και την κατεύθυνση του μαγνητικού πεδίου στην μαγνητοποιημένη περιοχή.

Χρήση

1Όταν χρησιμοποιείται ο δείκτης μαγνητικού πεδίου τύπου 1, η λαβή πιέζεται με το χέρι, η επιφάνεια χαλκού είναι προς τα πάνω και η επιφάνεια οκτώ γραμμών είναι προσαρμοσμένη στο εργασιακό κομμάτι.Η λαβή κρατείται με το χέρι με τον δείκτη μαγνητικού πεδίου τύπου 2, έτσι ώστε οποιαδήποτε πλευρά του δείκτη μαγνητικού πεδίου να μπορεί να τοποθετηθεί στο εργασιακό κομμάτι.

2. 1 τύπου και 2 συνεχής μέθοδος δείκτη μαγνητικού πεδίου, όταν ψεκαστεί μαγνητική σκόνη ή μαγνητική αναστολή, όταν στην επιφάνεια του μαγνητικού δείκτη εμφανίζονται σαφείς μαγνητικές γραμμές σήμανσης,δείχνει ότι η μαγνητική επίδραση έχει παραχθείΌταν ο μαγνητικός δείκτης δεν σχηματίζει μαγνητικά σημάδια ή δεν σχηματίζει μαγνητικά σημάδια προς την απαιτούμενη κατεύθυνση, πρέπει να αλλάξει η μέθοδος ρύθμισης της μαγνητοποίησης.

3Ο δείκτης μαγνητικού πεδίου τύπου 3 είναι η μίμηση της Δυτικής Γερμανίας.αλλά επίσης ελέγξτε την ολοκληρωμένη απόδοση και την ορθή μέθοδο λειτουργίας της μαγνητικής ανάρτησης σωματιδίωνΗ απόσταση μεταξύ του κάλυψης και του μαλακού σιδήρου μπορεί να ρυθμιστεί.και η οριακή τιμή του βάθους του βάθους ταφής του ελαττώματος κοντά στην επιφάνεια μπορεί να παρατηρηθεί και να παρατηρηθεί σε μια ορισμένη αξία μαγνητικού πεδίου.

4Ο δείκτης μαγνητικού πεδίου αποτελείται από ένα επίπεδο, χωρίς υπολειμματικό μαγνητικό δαχτυλίδι προστασίας σε ένα τέτοιο δαχτυλίδι προστασίας. Είναι εξοπλισμένος με κυλινδρικό μαλακό σίδηρο που αποτελείται από 4 μέρη.Αυτά τα 4 μέρη διαχωρίζονται μεταξύ τους από μη μαγνητισμένα κενάΗ πλάτη του περιστρεφόμενου καλύμματος είναι 0,5 mm, με 1, 2, 3, 4 γράμματα ανά περιστροφή 90 μοιρών.Ένα λεπτό ατσάλινο επίπεδο καλύπτεται στο εξώφυλλοΤο επίπεδο κάλυψης μπορεί να ρυθμιστεί ώστε να ρυθμίζεται η απόσταση μεταξύ του καπακιού και του κυλίνδρου μαλακού σιδήρου.

5Όταν ελέγχετε τη συσκευή σε ένα μαγνητισμένο εργασιακό κομμάτι, υπάρχει ένα μέρος της μαγνητικής γραμμής δύναμης που περνά μέσα από τη στήλη του μαλακού σιδήρου.Εάν η μαγνητική σκόνη και το μαγνητικό εναιώρημα διασκορπιστούν, ένα αντίστοιχο κενό εμφανίζεται στην ρωγμή στο κάλυμμα σύμφωνα με την κατεύθυνση του μαγνητικού πεδίου. περιστρέψτε το καπάκι 360 μοίρες, δηλαδή, το καπάκι είναι 0,5 mm μακριά από τον κυλίνδρο μαλακού σιδήρου,Συνεχίστε να περιστρέφετε το καπάκι και να αυξάνετε την απόσταση μεταξύ του καπάκου και του μαλακού σιδήρου.Για να προσδιορίσουμε την κατεύθυνση του μαγνητικού πεδίου, ο δείκτης μαγνητικού πεδίου μπορεί να περιστρέφεται αργά έως ότου η εμφάνιση της ρωγμής φτάσει στον πιο προφανή βαθμό και το μαγνητικό πεδίο είναι σε κάθετη κατεύθυνση σε αυτή τη θέση.
