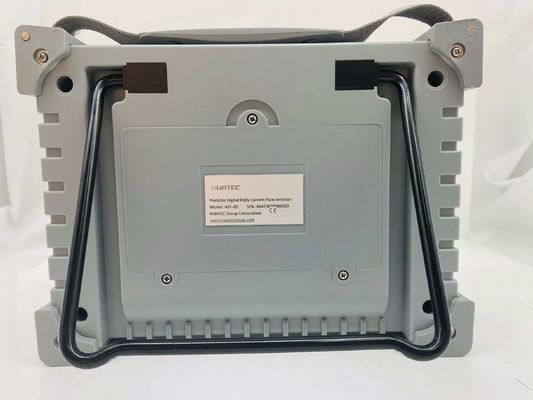

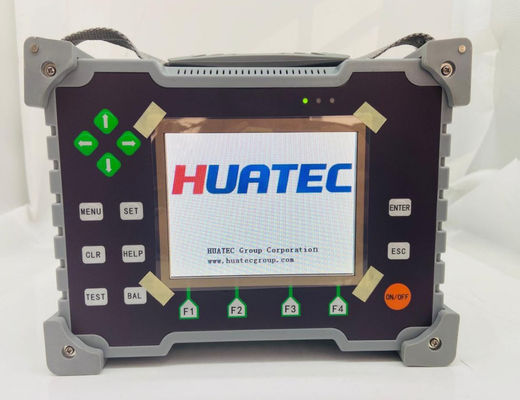

HEF-2D Εύρος συχνοτήτων 10 Hz έως 10 MHz Έξυπνος ανιχνευτής δινορευμάτων διπλής συχνότητας
Περιγραφή προϊόντος
◆ Το HEF-2D είναι η οικογένεια ηλεκτρομαγνητικών προϊόντων της HUATEC που προσθέτει ένα "αναγκασμό", χρησιμοποιώντας την πιο προηγμένη τεχνολογία ενσωμάτωσης DSP και FPGA στον κόσμο βελτιώνει σημαντικά την ταχύτητα επεξεργασίας σήματος, το ποσοστό ακρίβειας ανίχνευσης είναι 10 φορές υψηλότερο από παρόμοια προϊόντα.
◆ Κατάλληλο για σχεδόν όλες τις εφαρμογές δοκιμών δινορευμάτων, αλλά και αποτελεσματική καταστολή σημάτων παρεμβολής, που όχι μόνο διαθέτει συμβατική ψηφιακή "διπλή" δοκιμή δινορρευμάτων, έχει επίσης λειτουργίες μέτρησης "μαγνητικής μνήμης, αγωγιμότητας, μέτρησης πάχους", προϊόντα που χρησιμοποιούνται ευρέως στην αξιολόγηση τρωτότητας (λεπίδες επιθεώρησης επιφάνειας, τροχοί, εξαρτήματα προσγείωσης αεροσκαφών). τρύπες πριτσινιών αεροσκαφών ή τρύπες μπουλονιών στην επιφάνεια ανίχνευσης ρωγμών χωρίς αποσυναρμολόγηση ή αφαίρεση των συνδετήρων, την πολυστρωματική δομή του αεροσκάφους και τις αρθρώσεις της ατράκτου πτερυγίων ανίχνευσης δέρματος από αλουμίνιο, η πίεση της μεταλλικής δομής εστιάζει έντονα στη λειτουργία έγκαιρης διάγνωσης.
◆ Διατίθεται λειτουργία τύπου HEF-2D Fool., Χωρίς μακροχρόνια ειδική εκπαίδευση, θα μπορούμε να εργαζόμαστε σε θέσεις.
◆ Ειδική σημείωση: Απαιτούνται δύο λειτουργίες για τη διαμόρφωση της υποστήριξης διαφορετικών αισθητήρων.
Εφαρμογές:
Για αεροδιαστημική, αεροπορία, ειδική, κολεγιακή εκπαίδευση, μεταλλικά μέρη, σωλήνα, δομή, συγκόλληση, δοκιμές μεταλλικών εξαρτημάτων.
Τεχνικές Παράμετροι
|
Τεχνικοί δείκτες δοκιμής δινορευμάτων:
|
|
◆
|
Μεγάλη οθόνη, υψηλής φωτεινότητας, έγχρωμη TFT-LCD 5,7 ιντσών, για την επίλυση των αδυναμιών της παραδοσιακής οθόνης
|
|
◆
|
Ανεξάρτητη Συχνότητα Ανίχνευσης: 2 συνολικά
|
|
◆
|
Εύρος συχνοτήτων: 10 Hz έως 10 MHz, εξαιρετική απόδοση ρύθμισης συχνότητας
|
|
◆
|
Απολαβή: 0 dB ~ 99 dB, ρύθμιση ευρείας απολαβής
|
|
◆
|
Φάση: 0～359°, Βήμα 1 Μοίρες, ευέλικτη περιστροφή φάσης
|
|
◆
|
Έξυπνη μονάδα μίξης: 1 συνολικά
|
|
◆
|
Ύψος ανύψωσης: 1--3mm, δεν χρειάζεται να κρύψετε την επεξεργασία του επιφανειακού στρώματος
|
|
◆
|
Automatic Balance: Digital Electronic Balance
|
|
◆
|
Φάση / χωρίς πλάτος, κιβώτια κιβωτίων και ανεμιστήρα, λειτουργία συναγερμού για την κάλυψη των αναγκών δοκιμών σας
|
|
◆
|
Πρόγραμμα οδήγησης ανίχνευσης: Vpp=1～8V, συναντά διαφορετικές δομές ανιχνευτή, πολλαπλών λειτουργιών
|
|
◆
|
Ανεξάρτητη ρύθμιση απολαβής X και Y
|
|
◆
|
Ψηφιακό φιλτράρισμα: HPF(0Hz～2000Hz),LPF(0Hz～2000 Hz)
|
|
◆
|
Χωρητικότητα σύνδεση εξόδου USB 2.0 (Host).
|
|
◆
|
Αναπαραγωγή σήματος ανίχνευσης δινορρευμάτων, ανάλυση, αποθήκευση, λειτουργία εκτύπωσης
|
|
◆
|
Κεντρικές συντεταγμένες: XY ρυθμιζόμενο
|
|
◆
|
Λειτουργικό σύστημα: Linux 2.6 Γλώσσα λειτουργίας: Αγγλικά/Κινέζικα
|
|
◆
|
Λειτουργία εμφάνισης: Αντίσταση, βάση χρόνου, ορθογώνιες συντεταγμένες, πολικές συντεταγμένες
|
|
◆
|
Τροφοδοτικό: 110V～220V, ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου 8000MAH
|
|
◆
|
Διαδικτυακά γραφικά πλήκτρων πρόσβασης, βοήθεια κειμένου
|
|
◆
|
Θερμοκρασία λειτουργίας: -20°～60°Ｃ
|
|
◆
|
Τυπικό σύστημα: Καρτεσιανές συντεταγμένες, πολικές συντεταγμένες
|
|
◆
|
Διαστάσεις οργάνου:250 MM x 200 MM x 85 MM, Βάρος: 2,0 KG
|
|
◆
|
Εμφάνιση: κυματομορφή, τιμή, έτσι μπορείτε με μια ματιά；
|
|
◆
|
Χρήση ψηφιακού φιλτραρίσματος DSP: συχνότητα υψηλής διέλευσης, χαμηλής διέλευσης (0Hz～2000 Hz)
|
|
◆
|
Γρήγορη ψηφιακή ηλεκτρονική ισορροπία
|
|
◆
|
Αυτόματη εκκαθάριση του φαινομένου "μαγνητικού πεδίου".
|
|
◆
|
Ρύθμιση συναγερμού: κάθε κανάλι ανεξάρτητες ρυθμίσεις μη ίσου μεγέθους
|
|
◆
|
Ήχος συναγερμού: On / Off
|
|
◆
|
100 σετ αποθήκευσης παραμέτρων διαδικασίας ανίχνευσης
|
|
◆
|
10000 χώρο αποθήκευσης γραφικών, τα γραφικά μπορούν να αποθηκευτούν ως δίσκος U
|
|
|
Τεχνικά στοιχεία μέτρησης πάχους επίστρωσης:
|
|
|
◆
|
Μέθοδος δοκιμής: μέθοδος δινορρευμάτων
|
|
|
◆
|
Μήτρα: σίδηρος, μη σιδηρούχα
|
|
|
◆
|
Εύρος δοκιμής αγωγιμότητας: 0-1500μm (0-59,04mil)
|
|
|
◆
|
Μονάδες οθόνης: um & mil convertible
|
|
|
◆
|
Ανάλυση: 1um
|
|
|
◆
|
Ακρίβεια: ±1um
|
|
|
◆
|
Μνήμη δεδομένων: τα δεδομένα μέτρησης μπορούν να αποθηκευτούν για περισσότερα από 1000
|
|
|
◆
|
Γλώσσα: Κινέζικα, Αγγλικά
|
|
|
◆
|
Χρήση ψηφιακού φιλτραρίσματος DSP: συχνότητα υψηλής διέλευσης, χαμηλής διέλευσης (0Hz～2000 Hz)
|
|
|
◆
|
Γρήγορη ψηφιακή ηλεκτρονική ισορροπία
|
|
|
◆
|
Αυτόματη εκκαθάριση του φαινομένου "μαγνητικού πεδίου".
|
|
|
◆
|
Ρύθμιση συναγερμού: κάθε κανάλι ανεξάρτητες ρυθμίσεις μη ίσου μεγέθους
|
|
|
◆
|
Ήχος συναγερμού: On / Off
|
|
|
◆
|
100 σετ αποθήκευσης παραμέτρων διαδικασίας ανίχνευσης
|
|
|
◆
|
10000 χώρο αποθήκευσης γραφικών, τα γραφικά μπορούν να αποθηκευτούν ως δίσκος U
|
|
|
Τυπική διαμόρφωση
|
|
|
Host HEF-2D: One set
|
|
|
Ανιχνευτής: Επίπεδος ανιχνευτής, διαμπερής ανιχνευτής τύπου, καθετήρας πάχους
|
|
|
Καλώδιο ανιχνευτή: ΕΝΑ
|
|
|
Φορτιστής: ΕΝΑ
|
|
|
Μπαταρία: ΜΙΑ
|
|
Δοκιμαστικό μπλοκ: Προαιρετικό
|
|
Οδηγίες: ONE
|
|
|
Κάρτα Εγγύησης: ΕΝΑ
|
|
|
Λίστα προϊόντων: ONE
|
|
Ο HEF-2D είναι ένας έξυπνος ανιχνευτής δινορευμάτων διπλής συχνότητας με εύρος συχνοτήτων από 10 Hz έως 10 MHz. Χρησιμοποιείται για μη καταστροφικές δοκιμές επιφανειακών και υποεπιφανειακών ρωγμών, ελαττωμάτων συγκόλλησης και ποιότητας υλικού διαφόρων αγώγιμων μετάλλων. Εφαρμόζεται ευρέως στην αεροδιαστημική, την αυτοκινητοβιομηχανία, τα μηχανήματα, τη μεταλλουργία, τα ρουλεμάν και τις πετροχημικές βιομηχανίες.
