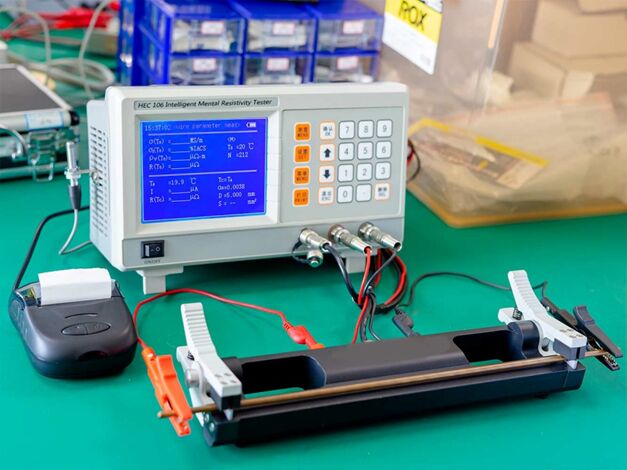

Όργανο μέτρησης αγωγιμότητας αντίστασης αντίστασης αντίστασης HEC-106 Intelligent Metal Foil
1. Επισκόπηση
HEC-106 Ένας έξυπνος μετρητής αντίστασης μεταλλικού φύλλου είναι κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας προϊόν της εταιρείας μας. Είναι το μοναδικό φορητό και πλήρως αυτόματο όργανο στον κόσμο, για τη μέτρηση της ειδικής αντίστασης και αγωγιμότητας μεταλλικού φύλλου και λεπτής μεταλλικής ζώνης. Ο σχεδιασμός των προϊόντων υψηλής τεχνολογίας υιοθετεί τη μέθοδο μέτρησης τεσσάρων ακροδεκτών ρεύματος τάσης, προηγμένες ηλεκτρονικές τεχνικές, τεχνική singlechip και τεχνολογία αυτόματης ανίχνευσης. Οι επιδόσεις συμφωνούν απόλυτα με τις τεχνικές απαιτήσεις του GB/T22638.6-2016. Μπορεί να εφαρμοστεί ευρέως στους τομείς του μεταλλικού φύλλου, του λεπτού μεταλλικού ιμάντα, των νέων ενεργειακών πεδίων όπως η καρτέλα της μπαταρίας, ο ηλεκτρολόγος ηλεκτρικής ενέργειας, ο ηλεκτροκινητήρας, οι συνάδελφοι και τα ερευνητικά ινστιτούτα κ.λπ.
2.Βασικές Παράμετροι
|
Παράμετρος
Είδος
|
Αντίσταση
|
Αγώγιμο
|
Αντίσταση
|
|
Εύρος μέτρησης
|
0,01μΩ·m~2,5 μΩ· m
|
0,4 MS/m~100 MS/m
0,69% IACS~172% IACS
|
0,1 μΩ~150Ω
|
|
Ψήφισμα
|
10-4~10-6μΩ·m
|
0,01~0,001% IACS
|
0,1 μΩ(I=1A)
|
|
Ακρίβεια
|
±0,25%
|
±0,25%
|
100μΩ~150Ω:±0,15%
|
|
Μέτρηση θερμοκρασίας
|
-10℃~+55℃ Ακρίβεια ±0,2℃(0℃~+40℃)
|
|
Εσωτερικό σταθερό ρεύμα του οργάνου
|
Επίπεδο 16µA~Επίπεδο 1Α(αυτόματη επιλογή σύμφωνα με την απαίτηση μέτρησης)
|
|
εξάρτημα μέτρησης
|
με φορητό εξάρτημα δοκιμής HJ-300 (300 mm) για σύρμα ή ράβδο διαμέτρου 0,1 mm-10 mm. μεταλλικό φύλλο λωρίδας μέτρησης και λεπτή μεταλλική ζώνη
|
|
Αυτόματη αντιστάθμιση θερμοκρασίας
|
Η μετρούμενη τιμή θα αντισταθμιστεί αυτόματα στην τιμή στο 20℃.
|
|
στοιχεία μέτρησης
|
αντίσταση DC σε θερμοκρασία δωματίου σε τυπικό μέγεθος R'(Τ0),ειδική αντίσταση ρv,αντοχή σε θερμοκρασία δωματίου R(Τ0),αντίσταση R
|
|
Στοιχεία εκτύπωσης
|
Ημερομηνία, ώρα, συντελεστής διόρθωσης θερμοκρασίαςακαι διάφορες τιμές μετρήσεων μεταλλικού φύλλου
|
|
Κανονικό περιβάλλον εργασίας
|
Θερμοκρασία: 0℃~+40℃; σχετική υγρασία: 0~80%
|
|
Επίδειξη
|
Μεγάλη οθόνη LCD με οπίσθιο φωτισμό, μπορεί να εμφανίζει πολλές παραμέτρους μέτρησης ταυτόχρονα.
|
|
Τροφοδοτικό
|
Φορτιζόμενη μπαταρία λιθίου 7Ah/7,4V. μόνο τροφοδοσία μπαταρίας, μέση ώρα εργασίας πάνω από 15 ώρες
|
|
Εσωτερική μνήμη
|
Μπορεί να αποθηκεύσει 1000 ομάδες δεδομένων μέτρησης.
|
|
Λειτουργία επικοινωνίας με υπολογιστή
|
Σειριακή θύρα RS232
|
|
Βάρος
|
Πλήθος:2,2 κιλά Φορητό όργανο μέτρησης:1 κιλό
|
|
Μέγεθος κεντρικού υπολογιστή
|
285(Π)*158(Υ)*120(Β)
|
|
Κέλυφος υποδοχής
|
Πλαστικό μηχανικής αντοχής στους κραδασμούς
|
|
Συσκευασία και προστασία
|
Περιέχει τον κεντρικό υπολογιστή, εξάρτημα μέτρησης HJ-300 (300 mm, καλώδιο ή ράβδος διαμέτρου 0,1 mm-10 mm), φορτιστή, καλώδιο επικοινωνίας, αντίσταση βαθμονόμησης, εγχειρίδιο λειτουργίας και μίνι εκτυπωτή.
|
Προαιρετικά αξεσουάρ:
Τυπική αντίσταση βαθμονόμησης: 1 mΩ,10μΩ,100μΩ,1Ω,1μΩ,10Ω,100Ω
3.Κύρια χαρακτηριστικά του οργάνου
Χρησιμοποιείται για τη μέτρηση της ειδικής αντίστασης μεταλλικού φύλλου, λεπτής μεταλλικής ζώνης, αντίστασης DC θερμοκρασίας δωματίου σε τυπικό μέγεθος.
Ø Συνδυάζει προηγμένες τεχνικές ηλεκτρονικής, singlechip και αυτόματης μέτρησης σε ένα όργανο, με ανώτερες αυτόματες λειτουργίες και απλή λειτουργία.
Ø Όλες οι μετρούμενες αριθμητικές τιμές μπορούν να ληφθούν με ένα μόνο πάτημα του πλήκτρου χωρίς κανέναν υπολογισμό. Το όργανο είναι κατάλληλο για συνεχείς, γρήγορες και ακριβείς μετρήσεις.
Ø Το τροφοδοτικό της μπαταρίας έχει μικρό μέγεθος, επομένως είναι εύκολο στη μεταφορά, κατάλληλο για χρήση σε εσωτερικούς και ανοιχτούς χώρους.
Ø Με μεγάλη οθόνη και γραμματοσειρά. Μπορεί να εμφανίζει μετρημένες τιμές και βοηθητικές παραμέτρους ταυτόχρονα, συμπεριλαμβανομένης της ειδικής αντίστασης, της αντίστασης DC σε θερμοκρασία δωματίου σε τυπικό μέγεθος, της αντίστασης, της θερμοκρασίας, του ρεύματος μέτρησης και του συντελεστή αντιστάθμισης θερμοκρασίας.
Ø Ένα όργανο έχει πολλαπλές εφαρμογές και έχει δύο διεπαφές μέτρησης: διεπαφή μέτρησης ειδικής αντίστασης δωματίου από μεταλλικό φύλλο και διεπαφή μέτρησης αντίστασης DC.
Ø Οι λειτουργίες αυτόματης επιλογής σταθερού ρεύματος, αυτόματης αντιστροφής ρεύματος, αυτόματης διόρθωσης σημείου μηδέν και ξεπερνούν το σφάλμα που προκαλείται από τη θερμική τάση στην αντίσταση γραμμής και διασφαλίζουν την ακρίβεια κάθε μέτρησης.
▶ Το όργανο συνοδεύεται από τον αισθητήρα θερμοκρασίας του περιβάλλοντος και τον συντελεστή θερμοκρασίας διαφόρων υλικών και η θερμοκρασία αντισταθμίζεται αυτόματα.
▶Προαιρετική σειρά αντιστάσεων βαθμονόμησης, με σχετικό λογισμικό, για την πραγματοποίηση αυτόματης βαθμονόμησης του οργάνου.
Ø Το ειδικό φορητό εξάρτημα μέτρησης τεσσάρων ακροδεκτών είναι κατάλληλο για γρήγορες μετρήσεις διαφορετικού φύλλου και υλικού ζώνης.
Ø Ο ενσωματωμένος συσσωρευτής δεδομένων μπορεί να καταγράψει και να αποθηκεύσει 1000 ομάδες δεδομένων μέτρησης και παραμέτρων. Συνδέοντάς το με τον κεντρικό υπολογιστή, μπορεί να δημιουργηθεί η πλήρης αναφορά.
