Μαγνητικός Ανιχνευτής Συρματόσχοινων (MRT) HRD-100 και Συσκευή Ανίχνευσης Φθοράς
1. Προδιαγραφές
Πρότυπα: GB/T21837-2008, ASTM E1571-2001 (Τυπική προδιαγραφή για ηλεκτρομαγνητική εξέταση συρματόσχοινων από σιδηρομαγνητικό χάλυβα), GB/T5972-2006/ISO 4309:90, GB8918—2006
Εύρος ανίχνευσης: Φ1.5—300 mm (επιλογή διαφορετικού αισθητήρα)
Σχετική ταχύτητα μεταξύ αισθητήρα και συρματόσχοινου: 0.0—6.0 m/s Καλύτερη επιλογή: 0.3—1.5 m/s
Καλύτερο διάκενο μεταξύ οδηγού μανικιού και συρματόσχοινου: 2—6 mm, επιτρεπόμενο διάκενο: 0—15mm
Τύπος αρχείου εξόδου: Έξοδος αρχείων Word
Συναγερμός: Ηχητικός και οπτικός συναγερμός
Ανίχνευση θέσης σπασμένου συρματόσχοινου (LF)
Ακρίβεια ποιοτικής κρίσης: 99.99%
Ποσοτική αξιολόγηση
Σφάλμα επαναληψιμότητας ευαισθησίας: ±0.055%
Σφάλμα εμφάνισης: ±0.2%
Σφάλμα ανίχνευσης θέσης (L): ±0.2%
Τροφοδοσία: Τροφοδοσία υπολογιστή 5V
ΒΑΡΟΣ ΑΙΣΘΗΤΗΡΑ: < 10kg (Κανονικός αισθητήρας)
Θερμοκρασία περιβάλλοντος -10°C~40°C
Πίεση αέρα: 86~106Kpa
Σχετική υγρασία: ≤85%
Το σύστημα Windows του ανιχνευτή συρματόσχοινων υπολογιστή είναι το ανανεωμένο προϊόν του συστήματος GB που βασίζεται στη θεωρία λογισμικού DOS και την ιδεολογία καθοδήγησης συναγερμού πραγματικού χρόνου, χρησιμοποιώντας τη γλώσσα προγραμματισμού Visual Basic 6.0 ως βάση, πραγματοποιεί τη μεταγλώττιση.
Το τμήμα υλικού του συστήματος χρησιμοποιεί προηγμένους μαγνητικούς αισθητήρες εγχώριους και ξένους και ανεξάρτητη μονάδα δειγματοληψίας έρευνας και ανάπτυξης, μέσω κύριας γραμμής RS232 (ή USB) οδήγησης, αποθηκεύει απευθείας δεδομένα στον υπολογιστή.
Το τμήμα λογισμικού του συστήματος βασίζεται στην ανάλυση μετασχηματισμού wavelet, χρησιμοποιώντας τη γλώσσα προγραμματισμού Visual Basic 6.0 ως βάση, πραγματοποιεί τη μεταγλώττιση. Επιτυγχάνει λειτουργίες όπως συλλογή και έλεγχος δεδομένων, ανάλυση δεδομένων, εμφάνιση δεδομένων, αποθήκευση δεδομένων κ.λπ. Αυξάνει το οπτικό χαρακτηριστικό στη λειτουργία λογισμικού DOS, και μέσω της μοναδικής του τάσης συνεχούς παρακολούθησης, μπορεί συνεχώς, δυναμικά να παρατηρεί το σήμα δεδομένων και την κατάσταση αλλαγής του, και να εμφανίζει σε πραγματικό χρόνο τα ληφθέντα αποτελέσματα και να εκπέμπει συναγερμό. Το λογισμικό αύξησε τη λειτουργία αυτόματης αξιολόγησης. Στη μερική εμφάνιση ελαττωμάτων αυξήθηκε το ποσοστό διατομής και το συνολικό ποσοστό διατομικής επιφάνειας. Το λογισμικό είναι πλήρως συμβατό με τα Windows, κατάλληλο για την αδρανή λειτουργία του χρήστη, χρησιμοποιεί τη μορφή αρχείων Word για την παραγωγή αναφορών εξέτασης.
Το λογισμικό του συστήματος μπορεί να είναι συμβατό με τη μορφή δεδομένων δειγματοληψίας λογισμικού DOS του ανιχνευτή συρματόσχοινων υπολογιστή, και μπορεί να την αναλύσει και να την επεξεργαστεί.
Το σύστημα Windows έλαβε μια ανεξάρτητη διαδικασία λειτουργίας και ένα ασφαλές σύστημα εξέτασης, μπορεί να είναι βολικά κατάλληλο για κάθε είδους σύγχρονο υπολογιστή, και ολοκληρώνει μια σειρά διαδικασιών εξέτασης.

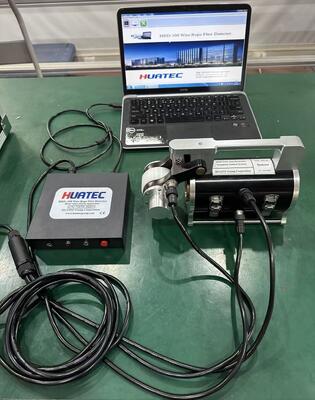

2. Διάταξη Συστήματος
| Μαγνητικός αισθητήρας (συμπεριλαμβανομένου του εντοπιστή απόστασης) |
Μία ομάδα |
| Συσκευή συναγερμού πραγματικού χρόνου HUATEC HRD-100 |
Ένα |
| Καλώδιο σύνδεσης σήματος |
Ένα |
| Καλώδιο μετάδοσης RS232 (ή καλώδιο μετατροπής USB σε RS232) |
Ένα |
| Πακέτο λογισμικού ειδικού σκοπού για Windows |
Ένα |
| Υπολογιστής |
Ένα |
3. Εισαγωγή αισθητήρα

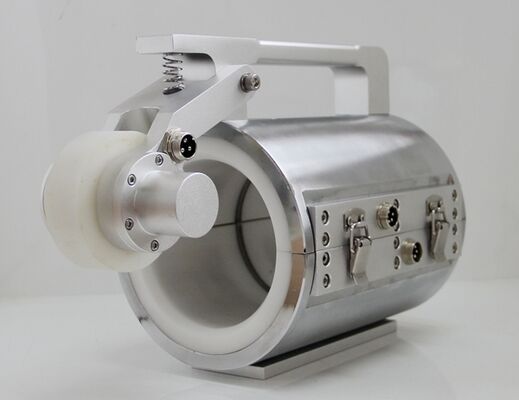

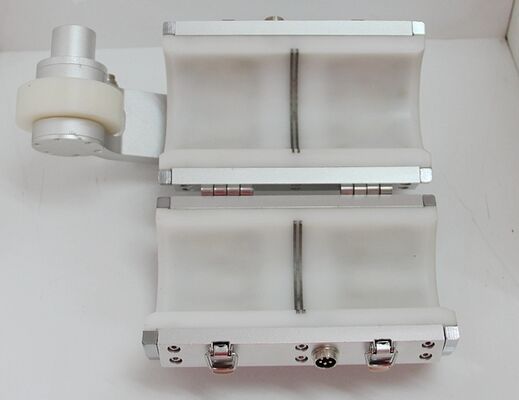

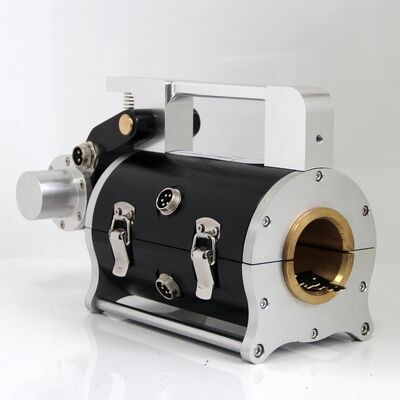

Μαγνητικός αισθητήρας: Ο αισθητήρας αποτελείται από εντοπιστή μετατόπισης (τροχός οδήγησης, κωδικοποιητής), εγκατάσταση μαγνήτισης και οργανισμό δειγματοληψίας. Αφού ενεργοποιηθεί το σύστημα, το συρματόσχοινο και αυτό έχουν σχετική κίνηση, τότε μπορεί να συλλέξει σήμα.

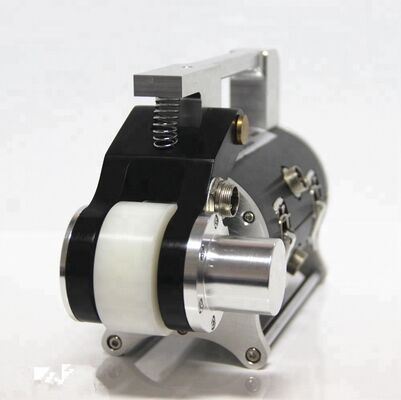

Εντοπιστής μετατόπισης: Ο τροχός οδήγησης περιστρέφεται έναν κύκλο, ο φωτοηλεκτρικός κωδικοποιητής εκπέμπει παλμό οδηγίας δειγματοληψίας, πραγματοποιώντας δειγματοληψία ίσου διαστήματος.
Εγκατάσταση μαγνήτισης: Όταν το συρματόσχοινο και αυτό έχουν σχετική κίνηση, ολοκληρώνεται η μαγνήτιση του συρματόσχοινου κατά τον αξονικό άξονα.
Οργανισμός δειγματοληψίας: Όταν το συρματόσχοινο και ο αισθητήρας έχουν σχετική κίνηση, το στοιχείο Hall που αποτελεί το κανάλι δειγματοληψίας θα μετατρέψει την κατάσταση αλλαγής της μαγνητικής διαρροής του συρματόσχοινου σε σήμα τάσης προσομοίωσης.
4. Συσκευή συναγερμού πραγματικού χρόνου HUATEC
Η συσκευή συναγερμού πραγματικού χρόνου HUATEC είναι μια φορητή πολυλειτουργική συσκευή συλλογής δεδομένων, μέσω του καλωδίου μετάδοσης RS232 αποστέλλει και αποθηκεύει το μετατρεπόμενο σήμα δεδομένων στον υπολογιστή, εκμεταλλεύεται την ισχυρή λειτουργία της CPU του υπολογιστή για επεξεργασία και ανάλυση σε πραγματικό χρόνο, σύμφωνα με την ισοδύναμη τιμή κατωφλίου που θα έχει οριστεί εκ των προτέρων εκπέμπει συναγερμό σε πραγματικό χρόνο. Μία ομάδα παρέχει τροφοδοσία στον αισθητήρα, ομάδα μπαταριών λιθίου, η έξοδος είναι 5V. Υπάρχει μια επιπλέον θύρα φόρτισης που μπορεί να παρέχει φόρτιση και διακόπτη τροφοδοσίας.
5. Εισαγωγή λογισμικού
Εικόνα 3 Κύρια στοιχεία λειτουργιών
6. Επιλογή αισθητήρα
| Αισθητήρας |
Διάμετρος συρματόσχοινου |
Καλύτερο εύρος ανίχνευσης |
| HUATEC-F5 |
≤5mm |
2~5mm |
| HUATEC-F10 |
≤10mm |
5~10mm |
| HUATEC-F15 |
≤15mm |
8~15mm |
| HUATEC-F20 |
≤20mm |
10~20mm |
| HUATEC-F25 |
≤25mm |
15~25mm |
| HUATEC-F30 |
≤30mm |
20~30mm |
| HUATEC-F35 |
≤35mm |
15~35mm |
| HUATEC-F40 |
≤40mm |
30~40mm |
| HUATEC-S45 |
≤45mm |
35~45mm |
Άλλοι αισθητήρες μπορούν να κατασκευαστούν κατά παραγγελία
|
