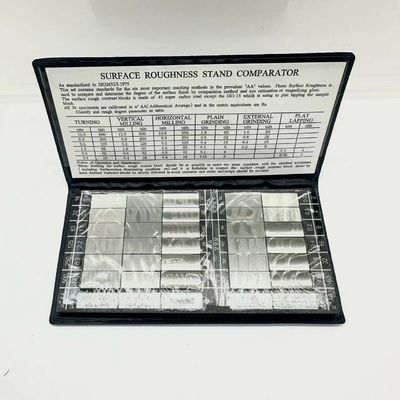

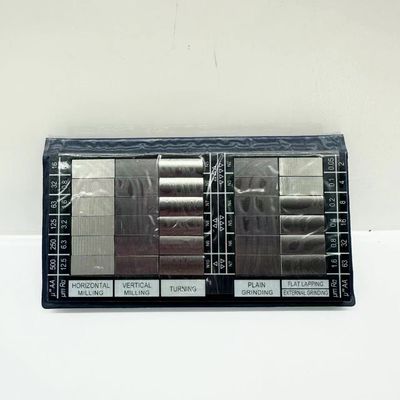

Σετ Συγκριτικών Μπλοκ Τραχύτητας Επιφάνειας Ra 0.025–6.3μm για Επιθεώρηση Κατεργασίας Μετάλλων
Ι. Χρήση: Το μπλοκ δείγματος σύγκρισης τραχύτητας επιφάνειας είναι ένα εργαλείο μέτρησης που χρησιμοποιείται
για τον έλεγχο της τραχύτητας επιφάνειας μηχανικών μερών μετά την επεξεργασία με τη μέθοδο σύγκρισης. Συγκρίνοντάς το οπτικά με το επεξεργασμένο μέρος ή χρησιμοποιώντας μεγεθυντικό φακό, μπορεί να προσδιοριστεί ο βαθμός τραχύτητας της επιφάνειας.
|
Όπως τυποποιήθηκε στο ISO2632/I-1985 Αυτό το σετ περιέχει πρότυπα για τις έξι πιο σημαντικές μεθόδους κατεργασίας στις επικρατούσες τιμές "AA". Αυτές οι τραχύτητες επιφάνειας χρησιμοποιούνται για τη σύγκριση και τον προσδιορισμό του βαθμού της επιφάνειας που έχει φινιριστεί με τη μέθοδο σύγκρισης και εκτίμηση με το μάτι ή μεγεθυντικό φακό. Τα μπλοκ αντίθεσης τραχύτητας επιφάνειας κατασκευάζονται από χάλυβα 45 super carbor εκτός από το GCr15 που χρησιμοποιείται για την επίπεδη λείανση του μπλοκ δείγματος. Και τα 30 δείγματα βαθμονομούνται σε u＂AA (Αριθμητικός Μέσος Όρος) και στα μετρικά ισοδύναμα um Ra. Ταξινομήστε και παραμέτρους βαθμού τραχύτητας σύμφωνα με τον πίνακα.
|
Σημείωση Λειτουργίας και Συντήρησης: κατά την εργασία, το μπλοκ αντίθεσης τραχύτητας επιφάνειας θα πρέπει να βρίσκεται όσο το δυνατόν υπό τις ίδιες συνθήκες με το ελεγχόμενο τεμάχιο εργασίας (συμπεριλαμβανομένου του χρώματος επιφάνειας, των συνθηκών φωτισμού κ.λπ.) και απαγορεύεται η άμεση επαφή του μπλοκ αντίθεσης τραχύτητας επιφάνειας με το χέρι. Η αντιδιαβρωτική επεξεργασία πρέπει να ακολουθείται αυστηρά για την αποφυγή διάβρωσης και πρέπει να αποφεύγονται χτυπήματα και γρατζουνιές.
|
|
|
um
|
uin
|
um
|
uin
|
um
|
uin
|
|
um
|
uin
|
um
|
uin
|
|
|
12.5
|
500
|
12.5
|
500
|
12.5
|
500
|
1.6
|
63
|
1.6
|
63
|
|
|
6.3
|
250
|
6.3
|
250
|
6.3
|
250
|
0.8
|
32
|
0.8
|
32
|
|
|
3.2
|
125
|
3.2
|
125
|
3.2
|
125
|
0.4
|
16
|
0.4
|
16
|
|
|
1.6
|
63
|
1.6
|
63
|
1.6
|
63
|
0.2
|
8
|
0.2
|
8
|
|
|
0.8
|
32
|
0.8
|
32
|
0.8
|
32
|
0.1
|
4
|
0.1
|
4
|
|
|
0.4
|
16
|
0.4
|
16
|
0.4
|
16
|
0.05
|
2
|
0.05
|
2
|
|
|
ΟΡΙΖΟΝΤΙΑ ΦΡΕΖΑΡΙΣΜΑ
|
ΚΑΘΕΤΟ ΦΡΕΖΑΡΙΣΜΑ
|
ΤURNING
|
PLAIN GRINGDING
|
EXTERNAL GRINDING
|
|
|
FLAT LAPPING
|
|
|
II. Υλικά και Προδιαγραφές:
Υλικά: Εκτός από τα μπλοκ δείγματος λείανσης που είναι κατασκευασμένα από υλικό GCr15, όλα τα άλλα μπλοκ δείγματος είναι κατασκευασμένα από χάλυβα 45 υψηλής ποιότητας ανθρακούχο δομικό χάλυβα.
Προδιαγραφές: Υπάρχουν συνολικά τρεις τύποι.
1. Επτά ομάδες μπλοκ δειγμάτων (τόρνος, μηχανή περιστροφής, φρεζάρισμα όψης, επίπεδο φρεζάρισμα, επίπεδη λείανση, εξωτερική λείανση και λείανση)
2. Έξι ομάδες μπλοκ δειγμάτων (τόρνος, μηχανή περιστροφής, φρεζάρισμα όψης, επίπεδο φρεζάρισμα, επίπεδη λείανση, εξωτερική λείανση)
3. Μεμονωμένη ομάδα μπλοκ δειγμάτων (μπλοκ δείγματος τόρνου, μπλοκ δείγματος πλάνης, μπλοκ δείγματος φρεζαρίσματος όψης, μπλοκ δείγματος επίπεδης σιδηροπλακών, μπλοκ δείγματος επίπεδης λείανσης, μπλοκ δείγματος εξωτερικής λείανσης, μπλοκ δείγματος λείανσης, μπλοκ δείγματος μηχανής βαρετοποίησης)
III. Η ταξινόμηση και οι παράμετροι τραχύτητας είναι οι εξής στον πίνακα:
Μέθοδος κατασκευής Τόρνος Πλάνη end milling Flat milling Polishing External grinding Grinding boring mill
IV. Προφυλάξεις χρήσης και συντήρησης:
Κατά τη χρήση του μπλοκ δείγματος σύγκρισης, θα πρέπει να τοποθετείται υπό τις ίδιες συνθήκες με το ελεγχόμενο εξάρτημα (συμπεριλαμβανομένου του χρώματος της επιφάνειας, των συνθηκών φωτισμού κ.λπ.). Μην αγγίζετε απευθείας το μπλοκ δείγματος σύγκρισης με τα χέρια σας. Εφαρμόστε αυστηρά μέτρα προστασίας από τη σκουριά για την αποφυγή σκουριάς και αποφύγετε τις γρατζουνιές.
| Αυτό το σετ περιέχει πρότυπα των έξι πιο σημαντικών μεθόδων κατεργασίας στις επικρατούσες τιμές "AA". Αυτές οι τραχύτητες επιφάνειας χρησιμοποιούνται για τη σύγκριση και τον προσδιορισμό του βαθμού του φινιρίσματος της επιφάνειας με τη μέθοδο σύγκρισης και εκτίμηση με το μάτι ή μεγεθυντικό φακό. Τα μπλοκ αντίθεσης τραχύτητας επιφάνειας κατασκευάζονται από χάλυβα 45 super carbor εκτός από το GCr15 που χρησιμοποιείται για την επίπεδη λείανση του μπλοκ δείγματος. Και τα 30 δείγματα βαθμονομούνται σε u''AA (Αριθμητικός Μέσος Όρος) και στα μετρικά ισοδύναμα um Ra. |
