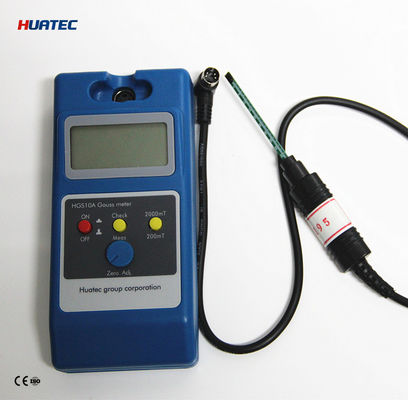

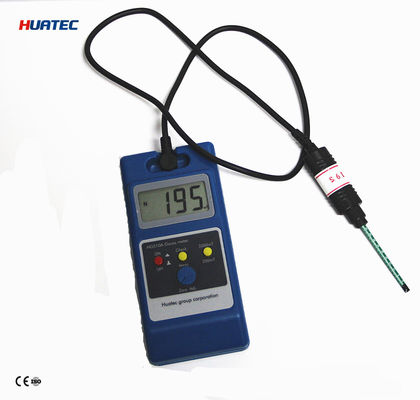

Ψηφιακός Μετρητής Tesla HGS-10A Gauss Meter για Μέτρηση Μαγνητικού Πεδίου
Περίληψη
HGS-10A φορητός ψηφιακός μετρητής tesla, ο οποίος μπορεί να χρησιμοποιηθεί για τη μέτρηση της έντασης της μαγνητικής επαγωγής διαφόρων μαγνητικών πεδίων, όπως μαγνητικό πεδίο συνεχούς ρεύματος, μαγνητικό πεδίο εναλλασσόμενου ρεύματος, μαγνητικό πεδίο ακτινοβολίας, μαγνητικό πεδίο υπολειμματικής μαγνήτισης, μαγνητικό πεδίο της γης, κ.λπ. Το όργανο είναι φορητό (150mm×70mm×30mm), με ευρύ εύρος, εύκολη λειτουργία, ευανάγνωστη οθόνη LCD και τα πιο προηγμένα πλήκτρα αφής στην Κίνα, ενισχύοντας σημαντικά τη διάρκεια ζωής και την άνεσή του. Η τροφοδοσία γίνεται από έξι ξηρές μπαταρίες Νο.5, οι οποίες μπορούν να λειτουργήσουν συνεχώς για περισσότερες από 100 ώρες, και μπορεί επίσης να χρησιμοποιηθεί με τροφοδοσία δικτύου, είναι μικρό και φορητό. Άριστη διασφάλιση ποιότητας, υψηλής ποιότητας εξυπηρέτηση μετά την πώληση, είναι η ιδανική σας επιλογή για εργασία.
Ως ένα από τα πιο ευρέως χρησιμοποιούμενα όργανα μέτρησης στον τομέα της μαγνητικής μέτρησης, ο μετρητής tesla είναι ένα ειδικό όργανο για τη μέτρηση της έντασης της μαγνητικής επαγωγής των μαγνητών.
Ο φορητός ψηφιακός μετρητής tesla HGS-10A μπορεί να χρησιμοποιηθεί για τη μέτρηση της έντασης της μαγνητικής επαγωγής διαφόρων ειδών μαγνητικών πεδίων, όπως μαγνητικό πεδίο συνεχούς ρεύματος, ηχείο, μαγνητικός διαχωριστής, μαγνητικό πεδίο εργασίας μόνιμου μαγνητικού αποσιδηροποιητή, μαγνητικό πεδίο διαρροής, απομαγνήτιση και υπολειμματικό μαγνητικό πεδίο μετά την επεξεργασία εξαρτημάτων. Το όργανο είναι φορητό, με ευρύ εύρος, εύκολη λειτουργία και ευανάγνωστη οθόνη LCD.
Πεδίο εργασίας:
1. Κατανομή μαγνητικού πεδίου επιφάνειας υλικών μόνιμων μαγνητών (δηλαδή, αυτό που συνήθως ονομάζουμε μαγνητισμό μετρητή).
2. Μαγνητικό πεδίο κενού σε δομή μαγνητικού κυκλώματος.
3. Μαγνητικό πεδίο που δημιουργείται από μαγνητικό πεδίο που δημιουργείται από μόνιμο μαγνήτη ή συνεχές ρεύμα που δρα σε εξοπλισμό που απορροφά σιδηρομαγνητικά υλικά.
Κύριοι τεχνικοί δείκτες
| Εύρος |
0~200mT χιλιοστόtesla ~2000mT χιλιοστόtesla |
| Βασικό σφάλμα |
±2% ±3 ψηφία (κάτω από 1000mT χιλιοστόtesla)
±5% ±3 ψηφία (1000mT ή παραπάνω)
|
| Διακριτική ικανότητα |
0.1mT χιλιοστόtesla, 1mT χιλιοστόtesla
|
| Λειτουργία εμφάνισης |
Οθόνη LCD 3 1/2. Θετική και αρνητική εμφάνιση κατά τη μέτρηση. Το θετικό αντιπροσωπεύει τον πόλο Ν και το αρνητικό τον πόλο S. |
| Μονάδα εμφάνισης |
mT χιλιοστόtesla |
| Μετρούμενο μαγνητικό πεδίο |
μαγνητικό πεδίο συνεχούς ρεύματος (στατικό μαγνητικό πεδίο) |
| Θερμοκρασία περιβάλλοντος |
5℃~40℃
|
| Σχετική υγρασία |
20%~80% (χωρίς συμπύκνωση)
|
| Τροφοδοσία |
έξι μπαταρίες Νο.5, εξωτερικό τροφοδοτικό ρύθμισης τάσης
|
| Εξωτερικές διαστάσεις |
150mm×70mm×30mm,
Βάρος: 450g
|
Αρχή λειτουργίας:
Αυτή η σειρά οργάνων βασίζεται στην αρχή του φαινομένου Hall που κατασκευάζεται από τον αισθητήρα, δηλαδή τον αισθητήρα Hall. Υπάρχουν δύο τύποι αισθητήρων, εγκάρσιοι και αξονικοί, οι οποίοι μπορούν να επιλεγούν ή να συνδυαστούν από τους χρήστες ανάλογα με τις ανάγκες τους. Το κύκλωμα υιοθετεί ενισχυτή χαμηλής μετατόπισης, τροφοδοτικό υψηλής σταθερότητας και οθόνη LCD 31/2.
(I) Αρχή του φαινομένου Hall
Τοποθετώντας ένα μεταλλικό ή ημιαγωγικό πλακίδιο σε μαγνητικό πεδίο δημιουργείται μια ηλεκτρεγερτική δύναμη (ΗΕΔ) στην κατεύθυνση κάθετη στο ρεύμα και το μαγνητικό πεδίο, ένα φυσικό φαινόμενο γνωστό ως φαινόμενο Hall. Η αρχή του φαινομένου Hall είναι η ουσία του υλικού του στερεού φορέα σε πρόσθετο μαγνητικό πεδίο (Β) κάθετο στο στερεό υλικό κατά την κίνηση, λόγω της επίδρασης της δύναμης Lorentz (FB) και της μετατόπισης στην τροχιά, και στα δύο πλευρά του υλικού (3.4) παράγεται συσσώρευση ηλεκτρικού φορτίου στην κάθετη κατεύθυνση του ρεύματος του ηλεκτρικού πεδίου και του μαγνητικού πεδίου, και τελικά κάνει τον φορέα να ισορροπήσει από τη δύναμη Lorentz και την ηλεκτρική απώθηση (FB = Fe) και στις δύο πλευρές δημιουργείται μια σταθερή διαφορά δυναμικού που είναι η τάση Hall (VH). Η βασική εξίσωση είναι:
Vh = KhIhB
Μεταξύ αυτών:
Ih: ρεύμα λειτουργίας
B: πυκνότητα ροής
Kh: ευαισθησία στοιχείου
Vh: ηλεκτρική τάση Hall
(Ⅱ)Μέθοδος χρήσης αισθητήρα
Λαμβάνοντας ως παράδειγμα εγκάρσιους αισθητήρες
Η κατεύθυνση της μαγνητικής γραμμής δύναμης του μετρούμενου μαγνητικού πεδίου είναι κάθετη στο στοιχείο Hall στο μπροστινό μέρος του αισθητήρα (όπως φαίνεται στο δεξιό σχήμα).
2. Το διάγραμμα και η περιγραφή του μαγνητικού πεδίου που μετράται από τον φορητό αισθητήρα φαίνονται στο δεξιό σχήμα. Χρησιμοποιήστε τη θέση των 2.3MM στο άκρο του στοιχείου Hall στο μπροστινό άκρο του αισθητήρα (την αντίθετη πλευρά της κλίμακας, και ο χάλκινος ανιχνευτής είναι η αντίθετη πλευρά που σημειώνεται με έναν μικρό κύκλο) για να αγγίξετε απαλά την επιφάνεια του μετρούμενου μαγνήτη ή τη θέση του μετρούμενου χωρικού μαγνητικού πεδίου.
3. Η ακατάλληλη μέθοδος χειρός του αισθητήρα ασκεί δύναμη στην κορυφή του αισθητήρα στην επιφάνεια του αντικειμένου που μετράται (όπως φαίνεται στη δεξιά εικόνα), η οποία μπορεί εύκολα να καταστρέψει τον αισθητήρα.
Λίστα συσκευασίας
1. Ψηφιακός Μετρητής Tesla HGS-10A
2. Εξωτερικό τροφοδοτικό
3. Αισθητήρας Hall
4. Ξηρές μπαταρίες Νο.5 6 τεμάχια
5. Ένα εγχειρίδιο χρήσης
6. Ένα πιστοποιητικό ποιότητας προϊόντος
