HCDX-C300S 300mm Ανοιγματικό σπείρωμα Μαγνητικός ανιχνευτής ελαττωμάτων με λειτουργία μαγνητοποίησης και απομαγνητοποίησης

Ανιχνευτής Μαγνητικών Ατελειών με Πηνίο Ανοίγματος 300mm HCDX-C300S με Λειτουργία Μαγνήτισης & Απομαγνήτισης

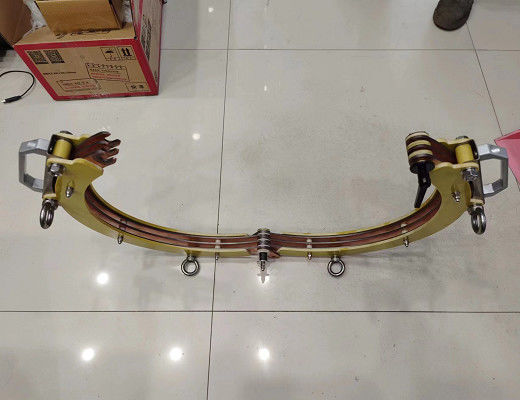

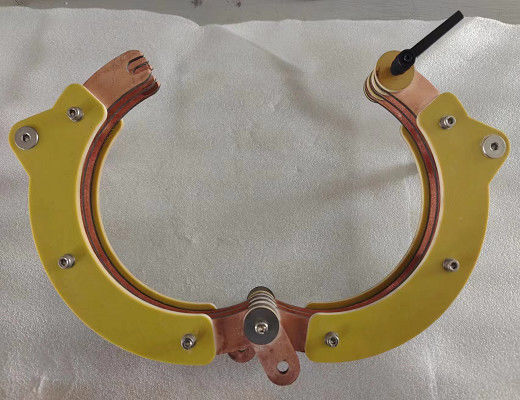

Ο ανιχνευτής μαγνητικών σωματιδίων τύπου πηνίου με άνοιγμα-κλείσιμο διευκολύνει την είσοδο του τεμαχίου στο πηνίο.

Κύρια παράμετρος

Εισαγωγή λειτουργίας

1, Μαγνήτιση - εκκίνηση του ηλεκτρομαγνητικού πεδίου για τη μαγνήτιση του τεμαχίου;

2, Απομαγνήτιση - το πεδίο απομαγνήτισης ξεκινά για την απομαγνήτιση του τεμαχίου;

3, Συναγερμός υπερθέρμανσης - το πηνίο διαθέτει ενσωματωμένο αισθητήρα θερμοκρασίας 75°C. Όταν η καθορισμένη θερμοκρασία ξεπεραστεί, εισέρχεται σε κατάσταση προστασίας;

Εγκατάσταση και θέση σε λειτουργία

Εγκατάσταση:

1. Ο εξοπλισμός πρέπει να εγκατασταθεί σε ξηρό περιβάλλον χωρίς μεταλλική σκόνη, διαβρωτικά αέρια και εύφλεκτα και εκρηκτικά υλικά;

2. Η θερμοκρασία του περιβάλλοντος μέσου δεν πρέπει να είναι χαμηλότερη από -10°C και όχι υψηλότερη από +40°C;

3. Η σχετική υγρασία του αέρα δεν πρέπει να υπερβαίνει το 85%;

4. Η σύνδεση σωληνώσεων και καλωδίων μεταξύ του εξοπλισμού εγκατάστασης και κάθε βοηθητικής εγκατάστασης πρέπει να γίνεται σύμφωνα με την ένδειξη και τη βάση σύνδεσης;

5. Τροφοδοτικό (τροφοδοτικό, πηγή αέρα, κ.λπ., ανάλογα με το περιβάλλον εγκατάστασης και τις συνθήκες λειτουργίας του εξοπλισμού), και το περίβλημα του εξοπλισμού να είναι αξιόπιστα γειωμένο;

Θέση σε λειτουργία:

1. Αφού εγκατασταθεί ο εξοπλισμός στη θέση του, ελέγξτε πρώτα αν όλα τα καλώδια σύνδεσης και οι βίδες στερέωσης είναι χαλαρές και έχουν πέσει;

2. Χρησιμοποιήστε όργανα για να μετρήσετε αν η τάση στο πάνω άκρο του κύριου διακόπτη του μηχανήματος πληροί τις απαιτήσεις του περιβάλλοντος εγκατάστασης και των συνθηκών λειτουργίας του εξοπλισμού;

3. Ελέγξτε κάθε ενέργεια λειτουργίας, πατήστε ή σύρετε χειροκίνητα κάθε διακόπτη λειτουργίας, και κάθε ενέργεια λειτουργίας του εξοπλισμού πρέπει να εκτελείται ανάλογα;

4. Έλεγχος αποτελεσματικότητας απομαγνήτισης: ελέγξτε αν ο υπολειπόμενος μαγνητισμός μετά την απομαγνήτιση πληροί τις απαιτήσεις;

5. Μετά την επιτυχή θέση σε λειτουργία και επιθεώρηση, ο εξοπλισμός μπορεί να τεθεί σε παραγωγή.

Τακτική συντήρηση

Μετά τη χρήση του εξοπλισμού, πρέπει να πραγματοποιηθούν οι ακόλουθες εργασίες:

1. Κλείστε τον διακόπτη τροφοδοσίας και διακόψτε την παροχή ρεύματος στον εξοπλισμό;

2. Διακόψτε τον κύριο διακόπτη της εξωτερικής τροφοδοσίας;

3. Καθαρίστε τους λεκέδες λαδιού από την επιφάνεια του πηνίου και διατηρήστε ολόκληρο τον εξοπλισμό καθαρό;

4. Ελέγξτε το καλώδιο σύνδεσης του κυκλώματος, το καλώδιο και το συνδετικό στοιχείο για χαλάρωση και γήρανση εντός ενός μηνός;

5. Ελέγχετε καθημερινά αν η συγκέντρωση του μαγνητικού εναιωρήματος πληροί το πρότυπο;

6. Πρέπει να χρησιμοποιείται ουδέτερο πλύσιμο για τον καθαρισμό των λεκέδων λαδιού από την επιφάνεια του εξοπλισμού;

7. Εάν το περίβλημα είναι κατεστραμμένο, απαγορεύεται η περαιτέρω χρήση;

Αρχή ανίχνευσης ατελειών

Αρχές ηλεκτρομαγνητισμού

Το ρεύμα μαγνήτισης δημιουργεί ένα ηλεκτρομαγνητικό πεδίο μέσω της επιφάνειας του σιδηρομαγνητικού τεμαχίου (το εναλλασσόμενο και το συνεχές ημι-κύματος έχουν φαινόμενο επιφανείας). Η ύπαρξη ατελειών θα διακόψει τη μαγνητική γραμμή δύναμης, θα σχηματίσει ένα μαγνητικό πεδίο διαρροής και θα προσροφήσει μαγνητικά σωματίδια. Τα μαγνητικά σωματίδια συσσωρεύονται για να σχηματίσουν μαγνητικά σημάδια. Η ύπαρξη ατελειών μπορεί να κριθεί παρατηρώντας τα μαγνητικά σημάδια (τα μαγνητικά σημάδια είναι στην πραγματικότητα μεγεθυμένες ατέλειες).

Μέθοδος διαμήκους μαγνήτισης

Δηλαδή, χρησιμοποιώντας τη μέθοδο του πηνίου, το τεμάχιο περνά μέσα από το πηνίο ή τοποθετείται μεταξύ του μαγνητικού ζυγού που αποτελείται από δύο πηνία. Όταν εφαρμόζεται ρεύμα στο πηνίο, δημιουργείται ένα διαμήκες μαγνητικό πεδίο στο πηνίο και περνά κατά μήκος του διαμήκους άξονα του τεμαχίου για να ελέγξει την περιφερειακή ρωγμή.
