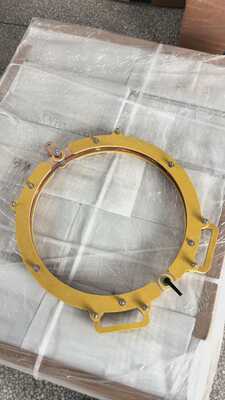

Εγχειρίδιο HCDX-C400S Κυκλική πηνίο κλειδώματος ανοίγματος-κλεισίματος 2000A 16 ιντσών για μαγνητική ανίχνευση σωματιδίων

Εγχειρίδιο HCDX-C400S με χειροκίνητη ασφάλιση, κυκλική πηνίο ανοίγματος-κλεισίματος 2000A 16 ιντσών για μαγνητοσκόπηση

1. Προφυλάξεις Ασφαλείας

1.1 Ηλεκτρική Ασφάλεια: Το μέγιστο ρεύμα λειτουργίας αυτού του πηνίου είναι 2000Α. Πριν από τη λειτουργία, είναι απαραίτητο να διασφαλιστεί ότι το κύκλωμα τροφοδοσίας συμμορφώνεται με τα πρότυπα ηλεκτρικής ασφάλειας και είναι αξιόπιστα γειωμένο. Απαγορεύεται η χρήση του σε υγρά, εύφλεκτα ή εκρηκτικά περιβάλλοντα για την αποφυγή κινδύνου έκρηξης.

1.2 Απαιτούμενος Ρυθμός Φόρτισης Αναμονής: Ο ρυθμός φόρτισης αναμονής του πηνίου είναι 20%, που σημαίνει ότι ο χρόνος ενεργοποίησης εντός κάθε 10 λεπτών δεν πρέπει να υπερβαίνει τα 2 λεπτά. Απαγορεύεται αυστηρά η χρήση πέραν του ρυθμού φόρτισης αναμονής για την αποφυγή υπερθέρμανσης και καύσης του πηνίου.

1.3 Μηχανική Λειτουργία: Κατά τη λειτουργία του μηχανισμού χειροκίνητης ασφάλιξης, η δύναμη πρέπει να εφαρμόζεται ομοιόμορφα για την αποφυγή βίαιης έλξης που μπορεί να προκαλέσει παραμόρφωση του πηνίου ή αστοχία του μηχανισμού ασφάλισης. Κατά το άνοιγμα ή το κλείσιμο του πηνίου, είναι απαραίτητο να επιβεβαιωθεί ότι το τεμάχιο εργασίας έχει τοποθετηθεί πλήρως στη θέση του για την αποφυγή τραυματισμού ή ζημιάς στο τεμάχιο εργασίας.

1.4 Περιβάλλον Επιθεώρησης: Κατά τη μαγνητοσκόπηση, πρέπει να φοριούνται προστατευτικά γάντια και γυαλιά για την αποφυγή επαφής της μαγνητικής σκόνης με το δέρμα ή εισόδου στα μάτια. Ο χώρος εργασίας πρέπει να διατηρείται καλά αεριζόμενος και η διασκορπισμένη μαγνητική σκόνη πρέπει να καθαρίζεται άμεσα.

1.5 Χειρισμός Έκτακτης Ανάγκης: Σε περίπτωση υπερθέρμανσης, εκπομπής καπνού ή ανώμαλων ήχων του πηνίου, η τροφοδοσία ρεύματος πρέπει να διακοπεί αμέσως. Αφού το πηνίο κρυώσει, πρέπει να διερευνηθεί η βλάβη. Απαγορεύεται αυστηρά η συνέχιση της χρήσης του σε κατάσταση βλάβης.

2. Επισκόπηση Προϊόντος

2.1 Εφαρμογή Προϊόντος

Αυτό το κυκλικό πηνίο ανοίγματος και κλεισίματος με χειροκίνητη ασφάλιση έχει σχεδιαστεί ειδικά για μαγνητοσκόπηση. Δημιουργεί ένα περιφερειακό μαγνητικό πεδίο για την ανίχνευση ρωγμών, πτυχώσεων και άλλων ελαττωμάτων στην επιφάνεια και κοντά στην επιφάνεια του τεμαχίου εργασίας. Είναι κατάλληλο για μη καταστροφικές δοκιμές κυκλικών τεμαχίων εργασίας όπως άξονες και δίσκοι.

2.2 Τεχνικές Παράμετροι

2.3 Δομική Σύνθεση

Αποτελείται κυρίως από τέσσερα μέρη: το σώμα του κυκλικού πηνίου, τη συσκευή χειροκίνητης ασφάλισης, τους ακροδέκτες σύνδεσης ρεύματος και τη μονωμένη λαβή. Το σώμα του πηνίου είναι τυλιγμένο με μονωτικό υλικό υψηλής αντοχής γύρω από τους αγώγιμους χάλκινους ράβδους για να διασφαλιστεί σταθερή αγωγιμότητα ρεύματος και αξιόπιστη μόνωση. Η συσκευή χειροκίνητης ασφάλισης επιτυγχάνει το άνοιγμα και την ασφάλιση του πηνίου μέσω μιας δομής κουμπώματος. Οι ακροδέκτες σύνδεσης ρεύματος είναι κατασκευασμένοι από χαλκό, ο οποίος μειώνει την αντίσταση επαφής. Η μονωμένη λαβή διευκολύνει την ασφαλή λειτουργία του ανοίγματος και κλεισίματος του πηνίου από τον χειριστή.

3. Βήματα Λειτουργίας

3.1 Προετοιμασίες πριν την Εκκίνηση

3.1.1 Επιθεώρηση της εμφάνισης του πηνίου: Επιβεβαιώστε ότι το μονωτικό στρώμα του πηνίου είναι άθικτο, ο μηχανισμός ασφάλισης δεν είναι παραμορφωμένος και οι ακροδέκτες σύνδεσης δεν είναι οξειδωμένοι. Εάν εντοπιστούν ανωμαλίες, πρέπει να επισκευαστούν πριν από τη χρήση.

3.1.2 Σύνδεση τροφοδοσίας: Συνδέστε τους ακροδέκτες σύνδεσης του πηνίου με τους ακροδέκτες εξόδου του τροφοδοτικού του ανιχνευτή ελαττωμάτων μαγνητικών σωματιδίων με ασφάλεια για να διασφαλίσετε σταθερή σύνδεση και να αποφύγετε κακή επαφή που μπορεί να προκαλέσει διακυμάνσεις ρεύματος.

3.1.3 Προετοιμασία τεμαχίου εργασίας: Καθαρίστε τους λεκέδες λαδιού, τη σκουριά και τις ακαθαρσίες από την επιφάνεια του τεμαχίου εργασίας που θα επιθεωρηθεί, διασφαλίζοντας ότι η επιφάνεια του τεμαχίου εργασίας είναι επίπεδη και στεγνή για να αποφευχθεί η επίδραση στην πρόσφυση των μαγνητικών σωματιδίων.

3.2 Άνοιγμα και Ασφάλιση Πηνίου

3.2.1 Ξεκλείδωμα: Πιάστε τη μονωμένη λαβή και τραβήξτε προς τα πάνω τον μοχλό ασφάλισης για να τοποθετήσετε το πηνίο στην ανοιχτή θέση. Η γωνία ανοίγματος πρέπει να πληροί τις απαιτήσεις για την τοποθέτηση του τεμαχίου εργασίας.

3.2.2 Τοποθέτηση Τεμαχίου Εργασίας: Τοποθετήστε σταθερά το τεμάχιο εργασίας που θα επιθεωρηθεί στο κέντρο του πηνίου, διασφαλίζοντας ότι ο άξονας του τεμαχίου εργασίας συμπίπτει με το κέντρο του πηνίου. Αποφύγετε την άνιση κατανομή του μαγνητικού πεδίου που μπορεί να επηρεάσει την ακρίβεια ανίχνευσης.

3.2.3 Ασφάλιση: Κλείστε αργά το πηνίο και, αφού επιβεβαιώσετε ότι το τεμάχιο εργασίας δεν έχει μετατοπιστεί, πιέστε προς τα κάτω τον μοχλό ασφάλισης μέχρι να ακούσετε έναν ήχο "κλικ". Βεβαιωθείτε ότι το πηνίο είναι πλήρως ασφαλισμένο για να αποτρέψετε χαλάρωση του πηνίου κατά τη διαδικασία επιθεώρησης.

3.3 Λειτουργία Επιθεώρησης

3.3.1 Ρύθμιση Παραμέτρων: Με βάση το υλικό και το μέγεθος του τεμαχίου εργασίας, ρυθμίστε την τιμή ρεύματος (≤ 2000Α) και τον χρόνο ενεργοποίησης (αυστηρά σύμφωνα με την απαίτηση ρυθμού μη φορτίου ≤ 20%) στο μηχάνημα μαγνητοσκόπησης.

3.3.2 Εφαρμογή Μαγνητικής Σκόνης: Ενεργοποιήστε τη συσκευή ψεκασμού μαγνητικής σκόνης και ψεκάστε ομοιόμορφα το υγρό μαγνητικής ανάρτησης ή τη στεγνή σκόνη μαγνητικών σωματιδίων στην επιφάνεια του τεμαχίου εργασίας για να διασφαλίσετε πλήρη κάλυψη της μαγνητικής σκόνης.

3.3.3 Επιθεώρηση Ενεργοποίησης: Εκκινήστε την τροφοδοσία του μηχανήματος επιθεώρησης, ενεργοποιήστε το πηνίο για να δημιουργήσετε μαγνητικό πεδίο, διατηρήστε τον χρόνο ενεργοποίησης εντός της καθορισμένης τιμής, παρατηρήστε τη συσσώρευση μαγνητικής σκόνης στην επιφάνεια του τεμαχίου εργασίας και προσδιορίστε τη θέση και το μέγεθος του ελαττώματος.

3.3.4 Απενεργοποίηση και Απομαγνήτιση: Μετά την ολοκλήρωση της επιθεώρησης, πρώτα διακόψτε την τροφοδοσία του πηνίου, στη συνέχεια πραγματοποιήστε επεξεργασία απομαγνήτισης στο τεμάχιο εργασίας για να αποφύγετε την υπολειπόμενη μαγνήτιση που μπορεί να επηρεάσει την επακόλουθη επεξεργασία ή χρήση.

3.4 Διαδικασίες Τερματισμού Λειτουργίας

3.4.1 Απενεργοποιήστε την τροφοδοσία του μηχανήματος μαγνητοσκόπησης και αποσυνδέστε τη σύνδεση μεταξύ του πηνίου και της πηγής τροφοδοσίας.

3.4.2 Ξεκλειδώστε το πηνίο, αφαιρέστε το τεμάχιο εργασίας και καθαρίστε την υπολειπόμενη μαγνητική σκόνη από την επιφάνεια του πηνίου.

3.4.3 Κλείστε και ασφαλίστε το πηνίο και τοποθετήστε το σε στεγνό και αεριζόμενο χώρο αποθήκευσης.
