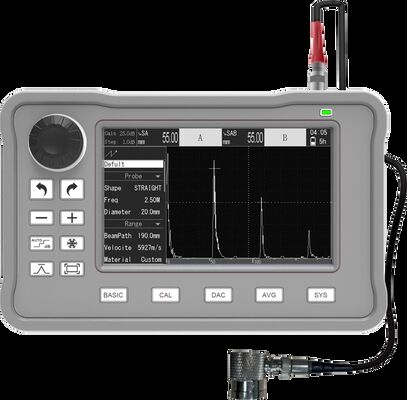

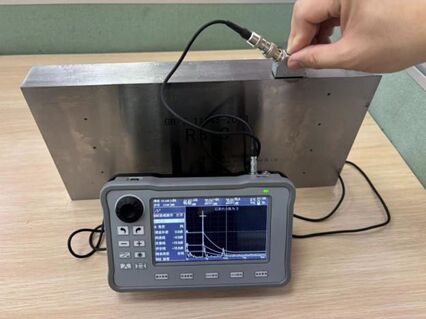

Φορητός Ανιχνευτής Μεταλλικών Ατελειών FD-500mini με Λειτουργία DAC/AVG για Βιομηχανικό NDT

Διάφραση ζώνης

0.1MHzΕπικεφαλής20MHz

Κέρδος

120dB, ρυθμός 0.1dB, 0.6dB, 1dB, 2dB, 6dB

Φίλτρο κυμάτων

Ευρυζωνική, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M

Ποσοστό δειγματοληψίας

Ποσοστό δειγματοληψίας υλικού 100MSPS, ισοδύναμο ποσοστό δειγματοληψίας 400MSPS

Τρόπος ανίχνευσης

Πλήρες κύμα, θετικό μισό κύμα, αρνητικό μισό κύμα, ραδιοσυχνότητα, περίβλημα

Πεδίο ανίχνευσης

10m (μακροδιαστασιακό κύμα χάλυβα άνθρακα), ταχύτητα 100mm,10 χιλιοστά,0.1 mm

Τρόπος παλμού

Αιχμηρός παλμός, τετραγωνικό κύμα, διπλό τετραγωνικό κύμα

Τεχνική ένταση

25VΕπικεφαλής300V  25V σταδιακό

πλάτος παλμού

0sΕπικεφαλής500ns συνεχώς ρυθμιζόμενο, ρυθμός 5ns

Αμβλύνσεις

Δυνατό (100Ω),αδύναμη (1000Ω) ρυθμιζόμενο

Επαναφορά παλμού

συχνότητα

Αυτόματη ή χειροκίνητη, αυτόματη εμβέλεια (200Hz-1KHz), χειροκίνητη εμβέλεια (0-10KHz)

Διάδρομος ανίχνευσης

200 ομάδες, που υποστηρίζουν λειτουργίες όπως δημιουργία, προεπισκόπηση, διαγραφή, μετονομασία, υπεράγραψη και αποκατάσταση

Προειδοποίηση πύλης

Προειδοποίηση πύλης Α και Β, χαμένο κύμα/ερχόμενο κύμα

Τρόπος πύλης

Ανεξάρτητη πύλη Α, πύλη Β

Τρόπος μέτρησης

Πύργος, μπροστινή άκρη, J μπροστινή άκρη

Ποσοτική λειτουργία

Δείκτης DAC, Δείκτης AVG(DGS)

Ανίχνευση ελαττωμάτων

πρότυπα

ΑΠΔ D1.1/D1.5, ΣΗΜΕΙΩΣΗ/Τ 47013, GB/T 29712, GB/T 11345

Αποθήκευση περιεχομένου

Ηχογράφηση σε ένα και πολλά πλαίσια (≤500 κάμερες), εικόνες οθόνης, εικόνες B-scan

Βοηθητικές λειτουργίες

αυτόματη αύξηση, μνήμη κορυφής, πάγωμα μορφής κύματος, διαχείριση καναλιών, πύλη

συναγερμός, επέκταση πύλης, αυτόματη πύλη, πλήρη οθόνη αφής, εικονικό πληκτρολόγιο, χρώμα μισό διάστημα, γρήγορο screenshot

Εικονική οθόνη

Υψηλής ευκρίνειας 5,0 ιντσών 800×480 LCD, IPS_LCD

Διασύνδεση ανιχνευτή

Δύο LEMO-00

Διασύνδεση εξόδου

Τύπος-C1, MINI USB

Εικόνες B-scan

υποστηρίζει έως και 700 ομάδες σύνθεσης A-scan και η υψηλότερη ανάλυση είναιφ2 χιλιοστά

Αποθήκευση δεδομένων

8GB κάρτα SD

Φορτιστή

PD ταχεία φόρτιση, τυποποιημένη διεπαφή τύπου C ((100Επικεφαλής240V, 50Επικεφαλής60Hz)

Μέγεθος

183 χιλιοστά×113 χιλιοστά×45 χιλιοστά

Βάρος

700g, περιλαμβάνει μπαταρία χωρίς ελαστική μπότα

Γλώσσα

Αγγλικά

Μονάδα

Μετρική, αυτοκρατορική

Η μπαταρία.

7.4V 8000mAh μπαταρία λιθίου, 12 ώρες ζωής της μπαταρίας

Θερμοκρασία λειτουργίας

- 10°C55°C

Απόφαση

40dB (απαιτήσεις μετρολογικής απόδοσης):≥26dB)

Δυναμικό εύρος

32dB (απαιτήσεις μετρολογικής απόδοσης):≥26dB)

Περιορισμός ευαισθησίας

50dB (απαιτήσεις μετρολογικής απόδοσης:≥42dB)

Ψηλή γραμμικότητα

10,8% (απαιτήσεις μετρολογικής απόδοσης:≤6%)

Οριζόντια

γραμμικότητα

00,5% (απαιτήσεις μετρολογικής απόδοσης:≤2%)
