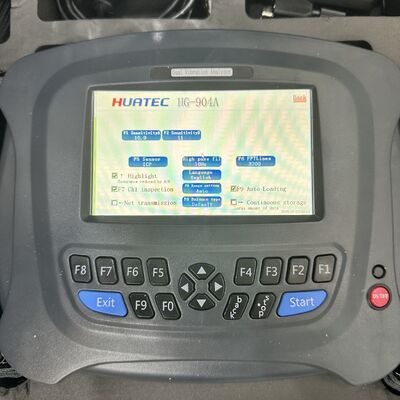

HG-904A4 4 κανάλια φορητός αναλυτής δονήσεων 24Bit AD συγχρονική απόκτηση υποδομής διάγνωση σφαλμάτων
Το HUATEC HG-904A4 Channel είναι ένα πολυλειτουργικό όργανο, διαθέτει μια ευπροσάρμοστη πύλη εισόδου που μπορεί να συνδεθεί με διάφορους τύπους αισθητήρων.και τεχνολογίες διάγνωσης σφαλμάτων, ενσωματώνοντας τις δυνατότητες παρακολούθησης της κατάστασης του εξοπλισμού και διάγνωσης σφαλμάτων σε μια ενιαία μονάδα.
Ο αναλυτής-εξοπλισμός περιλαμβάνει τη λειτουργία λήψης δεδομένων δόνησης τεσσάρων καναλιών,που μπορεί να ολοκληρώσει τη μέτρηση δονήσεων επί τόπου και να αποθηκεύσει αυτόματα δεκάδες χιλιάδες τιμές χαρακτηριστικών δονήσεων και φάσματα σημείων μέτρησηςΜπορεί επίσης να εμφανίσει ένα έως τέσσερα κανάλια κυματομορφών και φάσματος συγχρονικά επί τόπου.ολοκλήρωση της ενιαίας και διμερούς επαλήθευσης της δυναμικής ισορροπίας επί τόπου.
BT1οικογενειακό δίκαιο
Παρακαλούμε σημειώστε:Υπάρχει μεγάλη διαφορά στη διαμόρφωση του υλικού μεταξύ τετρακάναλου και δικάναλου.
| Στατιστικά |
Προδιαγραφές υλικού |
| Σχήμα |
HG-904A4 4 κανάλια |
| Ποσότητα καναλιού |
Τέσσερα κανάλια δονήσεων, ένα κανάλι ταχομέτρου |
| Βασικές λειτουργίες |
Ενιαία ή πολλαπλή αλληλένδετη απόκτηση διαφόρων παραμέτρων, συμπεριλαμβανομένης της επιτάχυνσης, της ταχύτητας, της μετατόπισης και του αξιακού περιβλήματος |
| ακρίβεια |
± 5% |
| Μετατροπή A/D |
24-bit δειγματοληψία AD |
| Εικονική οθόνη LCD |
Υποστηρίζει την είσοδο με οθόνη αφής, χρωματική οθόνη 5 ιντσών |
| Περιοχή ταχομέτρου |
120·12000 στροφές ανά λεπτό |
| εύρος θερμοκρασίας του οργάνου |
-20°55°C |
| εύρος θερμοκρασίας του αισθητήρα |
-20°-120°C |
| Ανανεώσιμη μπαταρία |
Ανανεώσιμη μπαταρία λιθίου 7.2V, 6800mA. Χρόνος φόρτισης 7 ώρες, συνεχής χρόνος εργασίας 8 ώρες |
| Φορτιστή |
8.V, 2Α |
| Διαγνωστική βιβλιοθήκη |
Βάση δεδομένων ρουλεμάν |
| Λειτουργία μέτρησης και εύρος |
Ταυτόχρονα μετρά τέσσερις τιμές παραμέτρων και φάσματα παραμέτρων συναγερμού με ευαισθησία 100 mv/g |
| επιτάχυνση 0,1199,99 m/s2 |
| ταχύτητα 0,1·199,99 mm/s |
| μετατόπιση 1μμ 1999μ |
| αξία άξονου περιβλήματος 0,130 m/s2 |
| Λογισμική ανάλυσης |
Ανάλυση φάσματος δονήσεων και κυματικής μορφής χρονικού πεδίου, ανάλυση περιβλήματος, λειτουργία ακριβούς διάγνωσης σφαλμάτων για ρουλεμάν (τέσσερα μέρη) Ειδική λειτουργία διάγνωσης σφαλμάτων:Το υλικό του οργάνου έχει ξεχωριστή λειτουργία διάγνωσης σφαλμάτων για τη συλλογή άλλων φάσματος παραμέτρων, cepstrum, λογαριθμικό φάσμα και διάγνωση φάσματος ισχύος (αποκάλυψη σε πραγματικό χρόνο και προβολή σε πραγματικό χρόνο) |
| Δυνατότητα αποθήκευσης |
16G |
| Εξωτερική διεπαφή |
Η φόρτιση και η επικοινωνία USB2.0 |
| Λειτουργία εξόδου αναφοράς |
Ανιχνεύει την έξοδο αναφοράς δεδομένων |
| Πεδίο απόκρισης συχνότητας μέτρησης δονήσεων: |
2 ̊35KHz |
| Τύποι αισθητήρων που συνδέονται: |
Πιεζοηλεκτρικός αισθητήρας επιτάχυνσης, αισθητήρας ICP, αισθητήρας μαγνητοηλεκτρικής ταχύτητας, αισθητήρας ρεύματος Eddy |
Κύρια λειτουργία
Κύρια λειτουργία:
Πολυλειτουργικές θύρες εισόδου για διάφορους αισθητήρες: (πιεζοηλεκτρικές, ηλεκτρομαγνητικές, ιμάντα, ICP)
-- 5 ιντσών έγχρωμη οθόνη με κινέζικο περιβάλλον για καθαρή και όμορφη απεικόνιση
- Μεγάλος χώρος αποθήκευσης με σκληρό δίσκο 16GB που μπορεί να αποθηκεύσει αυτόματα δεκάδες χιλιάδες τιμές χαρακτηριστικών δονήσεων και φάσματα σημείων μέτρησης
- Τέσσερα κανάλια συγχρονική λήψη με 24-bit AD sampling
-- 1600,3200,6400 ή 12800 γραμμές FFT φάσματος
-- USB 2.0 επικοινωνιακή διεπαφή με μια ολοκαίνουργια εμφάνιση μενού σε στυλ κινέζικου παράθυρου για ευκολότερη λειτουργία
-- συχνότητα ανάλυσης έως 35 KHZ με 8 προαιρετικά επίπεδα
-- Πλήρης λειτουργία υψηλής ταχύτητας δυναμική ανάλυση, συμπεριλαμβανομένου φάσματος πλάτους, φάσματος ισχύος, λογαριθμικού φάσματος, κλπ.
-- Εμφάνιση διαφόρων τιμών χαρακτηριστικών πεδίου χρόνου, συμπεριλαμβανομένης της τιμής κορυφής, της τιμής κορυφής-κορυφής, της αποτελεσματικής τιμής, του συντελεστή κορυφής, της παραστροφής, της κουρτόσης κλπ.
- Πολλαπλές λειτουργίες ανάλυσης και διάγνωσης: ανάλυση ρουλεμάντων/τροχών (ανάλυση αποσυνμόρφωσης περιβλήματος), διάγνωση σφαλμάτων, διάγνωση φυσικής συχνότητας κλπ.
-- Αποθήκευση δεδομένων/ηχογράφησης και αναπαραγωγή για την ισορροπία του περιστροφίου
-- Το βάρος δοκιμής μπορεί να αφαιρεθεί ή να διατηρηθεί επιλεκτικά και η ποιότητά του μπορεί να εκτιμηθεί
-- Υψηλής ακρίβειας λειτουργία εξισορρόπησης με γρήγορη εξισορρόπηση για τη μέτρηση και απεικόνιση τιμών δονήσεων, πλάτους, φάσεων
-- Ανίχνευση και διάγνωση ελαττωμάτων ρουλεμάντων/τροχών με χρήση αποσυνμόρφωσης υλικού
-- Μέτρηση ταχύτητας, μέτρηση θορύβου, μέτρηση φάσης, διάγνωση φάσης
-- Χειροκίνητη ρύθμιση του κατώτατου ορίου ενεργοποίησης (μεγάλο, μεσαίο, μικρό)
-- Μπορεί να εξοπλιστεί με το λογισμικό EMD του συστήματος διαχείρισης εξοπλισμού (συμπεριλαμβανομένης της βάσης δεδομένων ρουλεμάντων)
Σύνοψη λογισμικού:
Με την ταχεία ανάπτυξη του Διαδικτύου των Πραγμάτων και των πλατφορμών μεγάλων δεδομένων, έχουμε ενσωματώσει τα λειτουργικά πλεονεκτήματα του υφιστάμενου συστήματος λογισμικού μας και έχουμε υιοθετήσει τηνWindows.Net3Η επικοινωνία μεταξύ του συστήματος λογισμικού και του συλλέκτη υιοθετεί μια ενοποιημένη αρχιτεκτονική UDP,και το σύστημα λογισμικού έχει σχεδιαστεί τόσο με δίκτυο και ανεξάρτητες εκδόσειςΜετά από σχεδόν ένα έτος προσπαθειών, ξεκινήσαμε την τελευταία έκδοση του Enterprise Equipment Intelligent Monitoring and Diagnosis System (εφεξής αναφερόμενο ως σύστημα EMD).Χρησιμοποιώντας την ευέλικτη λειτουργία του λογισμικού πελάτη και τα ολοκληρωμένα πλεονεκτήματα εργαλείων ανάλυσηςΤο λογισμικό του συστήματος είναι συμβατό με τους συλλέκτες δεδομένων δικτύου πολλαπλών καναλιών,Συλλέκτες ασύρματης παρακολούθησηςΚατά την ανάλυση των τάσεων δεδομένων σε απευθείας σύνδεση, ο χειροκίνητος αναλυτής μπορεί να συμπληρώσει τη συλλογή δεδομένων για να καταστήσει την ανάλυση του εξοπλισμού στο χώρο πιο ολοκληρωμένη,Με αυτόν τον τρόπο διεξοδική ανάλυση τάσεων μονάδας και ανωμαλίες, προσδιορίζοντας με ακρίβεια τις αιτίες των ανωμαλιών και μεγιστοποιώντας την προστασία του εξοπλισμού στο χώρο.
