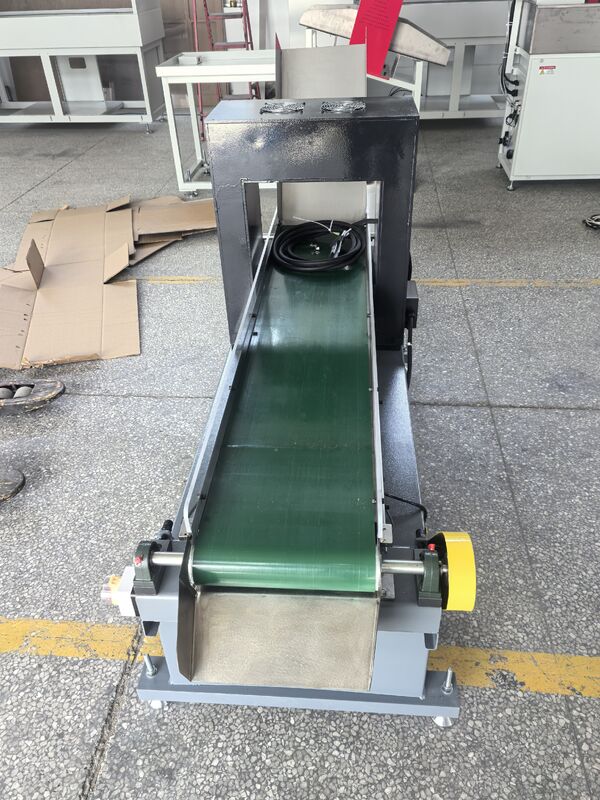

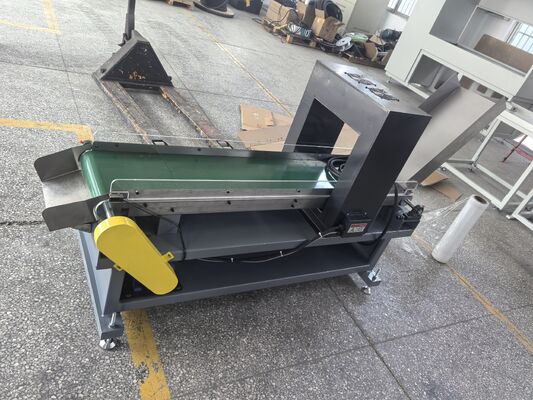

HCDX-M360 Απομαγνητιστήρας 50Hz εναλλασσόμενου ρεύματος για τη μεταλλουργική βιομηχανία

HCDX-M360 Απομαγνητιστήρας 50Hz εναλλασσόμενου ρεύματος για τη μεταλλουργική βιομηχανία

Ι. Λόγοι απομαγνητισμού

Η απομαγνητοποίηση είναι συχνά απαραίτητη πριν από την συναρμολόγηση των εξαρτημάτων στα τελικά εξαρτήματα.όπως:

Ο υπολειμματικός μαγνητισμός μπορεί να επηρεάσει την ακρίβεια εργασίας και τη λειτουργικότητα ορισμένων οργάνων και μετρητών.

Η μεταλλική σκόνη που απορροφάται από το υπολειμματικό μαγνητισμό επιταχύνει την φθορά των κινούμενων μερών κατά τη μελλοντική χρήση, οδηγώντας σε έγκαιρη βλάβη.

Η μεταλλική σκόνη που απορροφάται από το υπολειμματικό μαγνητισμό μπορεί να επηρεάσει την ποιότητα επεξεργασίας σε μεταγενέστερες διεργασίες, όπως η μηχανική επεξεργασία και η επιφανειακή επίστρωση.

Ο υπολειμματικός μαγνητισμός μπορεί να προκαλέσει προσκόλληση των τσιπ στην επιφάνεια, καταστρέφοντας την ακρίβεια της επιφάνειας και προκαλώντας αμβλύνωση του εργαλείου.

Η παρουσία υπολειμματικού μαγνητισμού μπορεί να προκαλέσει απόκλιση τόξου ή διαρροή, επηρεάζοντας την ποιότητα συγκόλλησης κλπ.

ΙΙ. Αρχή απομαγνητισμού

Το μέταλλο μαγνητίζεται λόγω της γραμμικής διάταξης των θετικών και αρνητικών πολικότητων της ατομικής δομής του.Η απομαγνητοποίηση πραγματοποιείται για να εξαλειφθεί η συνέπεια αυτού του ατομικού προσανατολισμού πολικότητας και να μειωθεί η μαγνητική ιδιότητα σε αποδεκτό επίπεδοΑυτό είναι ο σκοπός της απομαγνητισμού. Ενώ μειώνει το μαγνητικό πεδίο, αλλάζοντας την κατεύθυνση του μαγνητικού πεδίου βοηθά στη μείωση αυτής της συνέπειας του ατομικού πολικότητας προσανατολισμού.Αυτή είναι η αρχή για το σχεδιασμό εξοπλισμού απομαγνητισμού.

Τοποθετήστε τα μεταλλικά μέρη στην τροχιά και τροφοδοτήστε την τροχιά με εναλλασσόμενο ρεύμα που αλλάζει γρήγορα κατεύθυνση (50 Hz).Όταν η τροχιά είναι ακόμα σε ενεργοποιημένη κατάσταση και τα μεταλλικά μέρη μετακινούνται σταδιακά έξω από την τροχιά μέσω της μεταγωγικής ζώνης, ο επαγόμενος μαγνητισμός θα μειωθεί σταδιακά, διαταράσσοντας έτσι την τακτική διάταξη των μαγνητικών πεδίων στα μεταλλικά μέρη λόγω μαγνητισμού,και κάνοντας τα μεταλλικά μέρη μη μαγνητικά προς τα έξω.

ΙΙΙ. Βασικές τεχνικές προδιαγραφές

IV. Οδηγίες χρήσης

1. Διαμόρφωση της εισόδου τροφοδοσίας

1 Η καλωδίωση ισχύος πρέπει να χρησιμοποιεί μονωμένους αγωγούς χαλκού με περιοχή διατομής ≥ 4 mm2 και να συνδέεται με το κύριο τερματικό του διακόπτη στο ηλεκτρικό κουτί στα σημεία U, V,και W θύρες (η W θύρα μπορεί να χρησιμοποιήσει 2.5 mm2)· το προστατευτικό καλώδιο γείωσης πρέπει να συνδέεται με τον βρόχο γείωσης έξω από το κουτί ελέγχου χρησιμοποιώντας έναν χαλκόδιαγωγό διατομής 2,5 mm2.

2 Η εισερχόμενη παροχή ενέργειας πρέπει να είναι εξοπλισμένη με διακόπτη αέρα με ονομαστική ισχύ 40 έως 50A·

3 Μετά την ορθή σύνδεση της είσοδος ρεύματος (και επίσης τη σύνδεση του αξιόπιστου καλωδίου γείωσης), κλείστε την είσοδο ρεύματος.Κλείστε όλα τα μικρά διακόπτες, και το λευκό δείκτη ένδειξης (Power Input) στον πίνακα χειρισμού θα ανάβει για να δείξει.

4 Πατήστε τον πράσινο διακόπτη του κουμπιού εκκίνησης του απομαγνητιστή και η μεταγωγική ζώνη αρχίζει να λειτουργεί, ενώ η περιέλιξη απομαγνητιστή ενεργοποιείται.το κίτρινο φως δείκτη [Απομαγνητισμός σε εξέλιξη] στον πίνακα χειρισμού θα ανάψει· πρέπει να λαμβάνεται υπόψη ότι η κατεύθυνση κίνησης της ιμάντα μεταφοράς είναι η ίδια με την κατεύθυνση που αναφέρεται στην πλάκα προστασίας.Παρακαλώ αλλάξτε τη σειρά φάσεων που συνδέεται με την πύλη κινητήρα.

⑤ Press the red button switch on the start button box of the demagnetizer or press the red mushroom-shaped stop button switch on the end button box of the demagnetizer to stop the operation of the conveying belt and the demagnetizing coil.

Σε μια κατάλληλη θέση του τερματικού του απομαγνητιστή, εγκαθίσταται ένας οπτικός αισθητήρας.η μεταγωγική ζώνη και η απομαγνητοποιητική τροχιά θα σταματήσουν να λειτουργούν.

2Λειτουργία απομαγνητισμού

1 Κλείστε την πηγή τροφοδοσίας εισόδου ισχύος.

2 Πατήστε τον πράσινο διακόπτη του κουμπιού εκκίνησης του απομαγνητιστή και η μεταγωγική ζώνη αρχίζει να λειτουργεί, ενώ η περιέλιξη απομαγνητιστή ενεργοποιείται.

3 Τοποθετήστε το τμήμα που πρόκειται να απομαγνητοποιηθεί στην ιμάντα μεταφοράς στην θέση εκκίνησης του απομαγνητοποιητή.

4 Αφού τα μέρη της ιμάντα μεταφοράς περάσουν αργά μέσα από την περιστροφή απομαγνητισμού μέχρι το τέλος του απομαγνητιστή,

(1) Εάν ο οπτικός αισθητήρας λειτουργεί κανονικά, όταν το μέρος φτάνει στην πορεία φωτός του αισθητήρα, η μεταγωγική ζώνη και η απομαγνητιστική τροχιά θα σταματήσουν να λειτουργούν.και τα εξαρτήματα θα αφαιρεθούν μετά την παύση της μηχανής.

(2) Εάν ο οπτικός αισθητήρας έχει βλάβη, τα μέρη μπορούν να αφαιρεθούν προς την κατεύθυνση που απέχει περισσότερο από την περιστροφή απομαγνητισμού.πατήστε τον κόκκινο διακόπτη του κουμπιού διακοπής έκτακτης ανάγκης στο κουτί του κουμπιού του τέλους ή τον κόκκινο διακόπτη του κουμπιού του κουμπιού εκκίνησης του απομαγνητιστήΜπορείτε επίσης να αφαιρέσετε τα εξαρτήματα αφού σταματήσει το μηχάνημα.

Για μικρά εξαρτήματα - η απόσταση από την κοντινή άκρη του εξαρτήματος έως την άκρη της κολίδας απομαγνητισμού είναι > 800 mm

Πάρτε τα εξαρτήματα απευθείας από τη λωρίδα μεταφοράς.

Για τα μεγάλα εξαρτήματα - η απόσταση από την κοντινή άκρη του εξαρτήματος έως την άκρη του απομαγνητιστικού σπείρου είναι < 800 mm

Πάρτε τα εξαρτήματα από την ιμάντα μεταφοράς και μετακινήστε τα εξαρτήματα σε ευθεία γραμμή κατά μήκος της κατεύθυνσης της ιμάντα μεταφοράς μακριά από την περιστροφή απομαγνητισμού πριν τα τοποθετήσετε.

Γενικά, η διαδικασία απομαγνητισμού των εξαρτημάτων ολοκληρώνεται.

Β. Μέθοδοι βελτίωσης της επίδρασης απομαγνητισμού

1. Προσπαθήστε να απομαγνητιστεί κάθε μεμονωμένο μέρος (με ένα συγκεκριμένο μήκος) όσο το δυνατόν περισσότερο.

2Κατά την απομαγνητοποίηση μικρών και παχών ή σφαιρικών τμημάτων, συνδέστε πολλά μέρη από άκρο σε άκρο για ευκολότερη απομαγνητοποίηση.

3Εάν η απλή απομαγνητοποίηση δεν πληροί τις απαιτήσεις, είναι απαραίτητη η επανάληψη της διαδικασίας απομαγνητοποίησης.

4Για τα μέρη πολύπλοκων μορφών, περιστρέψτε τα ή γυρίστε τα όταν περνάτε από την περιστροφή απομαγνητισμού.

5Προσπαθήστε να αφαιρέσετε τα μέρη, ενώ η τροχιά απομαγνητισμού είναι ενεργοποιημένη,και να μετακινήσετε τα μέρη σε ευθεία γραμμή κατά μήκος της κατεύθυνσης μεταφοράς μέχρι να είναι μακριά από την περιστροφή απομαγνητισμού πριν τις τοποθετήσειςΗ μέθοδος αυτή είναι ιδιαίτερα αναγκαία και σημαντική για μέρη με μήκος ≥ 1.000 mm.

VI. Σημειώσεις

1Το μηχάνημα πρέπει να είναι κατάλληλα συνδεδεμένο με ένα αξιόπιστο καλώδιο γείωσης για ασφάλεια!

2Ο χρόνος συνεχούς λειτουργίας δεν πρέπει να υπερβαίνει τα 6 έως 8 λεπτά.το μηχάνημα θα εισέλθει σε κατάσταση διακοπής και αναμονήςΤο μηχάνημα πρέπει να ψυγίσει πριν να μπορέσει να λειτουργήσει ξανά.

3Εάν πρέπει να ρυθμίσετε την ταχύτητα κίνησης της ζώνης μηχανικής, πρέπει να γίνει ενώ ο κινητήρας λειτουργεί:και η κατεύθυνση του "Γρήγορο" βέλος στον δίσκο θα πρέπει να ρυθμιστεί για να επιταχύνει, και η κατεύθυνση του βέλους "Αργή" στον δίσκο πρέπει να ρυθμίζεται ώστε να επιβραδύνεται.

4Τα εξαρτήματα πρέπει να αφαιρούνται από την επίπεδη ιμάντα μεταφοράς μόνο όταν φτάνουν στο τερματικό σημείο της μηχανής απομαγνητισμού.

5Τα απομαγνητισμένα μέρη πρέπει να τοποθετούνται μακριά από την περιστροφή απομαγνητισμού!

6Κατά την εκτέλεση των εργασιών απομαγνητισμού, μην φοράτε μηχανικά ρολόγια, διότι μπορεί να προκαλέσει ανακριβή χρονολόγηση στο μέλλον.
