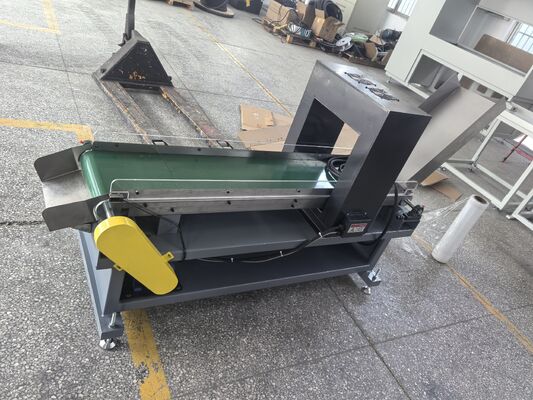

HCDX-M360 Βιομηχανικός Απομαγνητιστής για Μεταλλικά Μέρη με Ταινία Μεταφοράς Εναλλασσόμενης Απομαγνήτισης

HCDX-M360 Βιομηχανικός Απομαγνητιστής για Μεταλλικά Μέρη με Ταινία Μεταφοράς Εναλλασσόμενης Απομαγνητίσεως

I. Λόγοι για την Απομαγνητίση

Πριν τη συναρμολόγηση των εξαρτημάτων στα τελικά προϊόντα, συχνά απαιτείται απομαγνητίση. Τα εξαρτήματα με ισχυρό μαγνητισμό μπορούν να δημιουργήσουν ένα επιπλέον μαγνητικό πεδίο, το οποίο μπορεί να προκαλέσει διάφορα προβλήματα, όπως:

Ο υπολειμματικός μαγνητισμός μπορεί να επηρεάσει την ακρίβεια λειτουργίας και τη λειτουργικότητα ορισμένων οργάνων και μετρητών.

Η μεταλλική σκόνη που προσροφάται από τον υπολειμματικό μαγνητισμό επιταχύνει τη φθορά των κινούμενων μερών κατά τη μελλοντική χρήση, οδηγώντας σε πρόωρη βλάβη.

Η μεταλλική σκόνη που προσροφάται από τον υπολειμματικό μαγνητισμό μπορεί να επηρεάσει την ποιότητα επεξεργασίας σε επόμενες διαδικασίες, όπως η μηχανική κατεργασία και η επιφανειακή επίστρωση.

Ο υπολειμματικός μαγνητισμός μπορεί να προκαλέσει προσκόλληση τσιπς στην επιφάνεια, καταστρέφοντας την ακρίβεια της επιφάνειας και προκαλώντας αμβλύνσεις εργαλείων.

Η παρουσία υπολειμματικού μαγνητισμού μπορεί να προκαλέσει απόκλιση ή διαρροή τόξου, επηρεάζοντας την ποιότητα συγκόλλησης κ.λπ.

II. Αρχή Απομαγνητίσεως

Το μέταλλο μαγνητίζεται λόγω της γραμμικής διάταξης των θετικών και αρνητικών πολικοτήτων της ατομικής του δομής. Η απομαγνητίση πραγματοποιείται για την εξάλειψη της συνέπειας αυτής της προσανατολισμού ατομικής πολικότητας και τη μείωση της μαγνητικής ιδιότητας σε αποδεκτό επίπεδο. Αυτός είναι ο σκοπός της απομαγνητίσεως. Ενώ μειώνεται το μαγνητικό πεδίο, η αλλαγή της κατεύθυνσης του μαγνητικού πεδίου βοηθά στη μείωση αυτής της συνέπειας του προσανατολισμού ατομικής πολικότητας. Αυτή είναι η αρχή σχεδιασμού του εξοπλισμού απομαγνητίσεως.

Τοποθετήστε τα μεταλλικά μέρη μέσα στο πηνίο και τροφοδοτήστε το πηνίο με εναλλασσόμενο ρεύμα που αλλάζει γρήγορα κατεύθυνση (50Hz). Όταν το πηνίο εξακολουθεί να είναι ενεργοποιημένο και τα μεταλλικά μέρη απομακρύνονται σταδιακά από το πηνίο μέσω της ταινίας μεταφοράς, ο επαγόμενος μαγνητισμός θα μειώνεται σταδιακά, διαταράσσοντας έτσι την τακτοποιημένη διάταξη των μαγνητικών πεδίων στα μεταλλικά μέρη λόγω μαγνήτισης, και καθιστώντας τα μεταλλικά μέρη μη μαγνητικά προς τα έξω.

III. Κύριες Τεχνικές Προδιαγραφές

IV. Οδηγίες Χρήσης

1. Διαμόρφωση εισόδου τροφοδοσίας

① Η καλωδίωση τροφοδοσίας πρέπει να χρησιμοποιεί μονωμένους χάλκινους αγωγούς με διατομή ≥ 4mm², και να συνδέεται στον κύριο ακροδέκτη του διακόπτη κυκλώματος στο ηλεκτρικό κουτί στις θύρες U, V και W (η θύρα W μπορεί να χρησιμοποιεί 2,5mm²). Το καλώδιο προστατευτικής γείωσης πρέπει να συνδέεται στον πείρο γείωσης έξω από το κουτί ελέγχου χρησιμοποιώντας χάλκινο αγωγό διατομής 2,5mm².

② Η εισερχόμενη τροφοδοσία πρέπει να είναι εξοπλισμένη με διακόπτη αέρα με ονομαστική ικανότητα ρεύματος από 40A έως 50A.

③ Αφού συνδέσετε σωστά την είσοδο τροφοδοσίας (και συνδέσετε επίσης την αξιόπιστη γείωση), κλείστε την είσοδο τροφοδοσίας. Σπρώξτε τη λαβή του διακόπτη κυκλώματος στην πόρτα του κουτιού στη θέση ON, κλείστε όλους τους μικρούς διακόπτες κυκλώματος και η λευκή λυχνία ένδειξης [Είσοδος Τροφοδοσίας] στην επιφάνεια λειτουργίας θα ανάψει για να υποδείξει.

④ Πατήστε τον πράσινο διακόπτη κουμπιού στο κουτί εκκίνησης του απομαγνητιστή και η ταινία μεταφοράς αρχίζει να λειτουργεί, ενώ το πηνίο απομαγνητίσεως τροφοδοτείται. Η κίτρινη λυχνία ένδειξης [Απομαγνητίση σε Εξέλιξη] στην επιφάνεια λειτουργίας θα ανάψει. Είναι απαραίτητο να προσέξετε ότι η κατεύθυνση κίνησης της ταινίας μεταφοράς είναι η ίδια με την κατεύθυνση που υποδεικνύεται στην πλάκα προστασίας. Εάν όχι, αλλάξτε την ακολουθία φάσης που συνδέεται στη θύρα του κινητήρα.

⑤ Πατήστε τον κόκκινο διακόπτη κουμπιού στο κουτί εκκίνησης του απομαγνητιστή ή πατήστε τον κόκκινο διακόπτη κουμπιού σε σχήμα μανιταριού στο κουτί τερματισμού του απομαγνητιστή για να σταματήσετε τη λειτουργία της ταινίας μεταφοράς και του πηνίου απομαγνητίσεως.

Σε μια κατάλληλη θέση του τερματικού του απομαγνητιστή, είναι εγκατεστημένος ένας οπτικός αισθητήρας. Μόλις ένα αντικείμενο μπλοκάρει τη διαδρομή φωτός του οπτικού διακόπτη, η ταινία μεταφοράς και το πηνίο απομαγνητίσεως θα σταματήσουν να λειτουργούν.

2. Λειτουργία απομαγνητίσεως

① Κλείστε την τροφοδοσία εισόδου τροφοδοσίας.

② Πατήστε τον πράσινο διακόπτη κουμπιού στο κουτί εκκίνησης του απομαγνητιστή και η ταινία μεταφοράς αρχίζει να λειτουργεί, ενώ το πηνίο απομαγνητίσεως τροφοδοτείται.

③ Τοποθετήστε το προς απομαγνητίση εξάρτημα στην ταινία μεταφοράς στην αρχική θέση του απομαγνητιστή.

④ Αφού τα εξαρτήματα στην ταινία μεταφοράς περάσουν αργά από το πηνίο απομαγνητίσεως προς το τέλος του απομαγνητιστή,

(1) Εάν ο οπτικός αισθητήρας λειτουργεί κανονικά, όταν το εξάρτημα φτάσει στη διαδρομή φωτός του αισθητήρα, η ταινία μεταφοράς και το πηνίο απομαγνητίσεως θα σταματήσουν να λειτουργούν και τα εξαρτήματα θα αφαιρεθούν μετά τη διακοπή της μηχανής.

(2) Εάν ο οπτικός αισθητήρας έχει βλάβη, τα εξαρτήματα μπορούν να αφαιρεθούν προς την κατεύθυνση μακριά από το πηνίο απομαγνητίσεως. Εάν δεν απαιτείται περαιτέρω λειτουργία απομαγνητίσεως, πατήστε τον κόκκινο διακόπτη έκτακτης ανάγκης στο κουτί τερματισμού ή τον κόκκινο διακόπτη κουμπιού στο κουτί εκκίνησης του απομαγνητιστή. Μπορείτε επίσης να αφαιρέσετε τα εξαρτήματα μετά τη διακοπή της μηχανής.

Για κοντά εξαρτήματα - η απόσταση από την κοντινή όψη του εξαρτήματος έως την όψη του πηνίου απομαγνητίσεως είναι > 800mm

Πάρτε τα εξαρτήματα απευθείας από την ταινία μεταφοράς.

Για μακριά εξαρτήματα - η απόσταση από την κοντινή όψη του εξαρτήματος έως την όψη του πηνίου απομαγνητίσεως είναι< 800mm

Πάρτε τα εξαρτήματα από την ταινία μεταφοράς και μετακινήστε τα εξαρτήματα σε ευθεία γραμμή κατά την κατεύθυνση της ταινίας μεταφοράς μακριά από το πηνίο απομαγνητίσεως πριν τα τοποθετήσετε.

Γενικά, η διαδικασία απομαγνητίσεως των εξαρτημάτων ολοκληρώνεται.

V. Μέθοδοι Βελτίωσης του Αποτελέσματος Απομαγνητίσεως

1. Προσπαθήστε να απομαγνητίσετε κάθε μεμονωμένο εξάρτημα (με ένα συγκεκριμένο μήκος) όσο το δυνατόν περισσότερο.

2. Κατά την απομαγνητίση κοντών και παχιών ή σφαιρικών εξαρτημάτων, συνδέστε πολλά εξαρτήματα άκρη με άκρη για ευκολότερη απομαγνητίση.

3. Εάν η μεμονωμένη απομαγνητίση δεν πληροί τις απαιτήσεις, είναι απαραίτητη η επανάληψη της διαδικασίας απομαγνητίσεως.

4. Για εξαρτήματα σύνθετου σχήματος, περιστρέψτε τα ή αναστρέψτε τα κατά τη διέλευσή τους από το πηνίο απομαγνητίσεως.

5. Προσπαθήστε να αφαιρέσετε τα εξαρτήματα ενώ το πηνίο απομαγνητίσεως είναι ενεργοποιημένο και μετακινήστε τα εξαρτήματα σε ευθεία γραμμή κατά την κατεύθυνση μεταφοράς μέχρι να απομακρυνθούν από το πηνίο απομαγνητίσεως πριν τα τοποθετήσετε. Αυτή η μέθοδος είναι ιδιαίτερα απαραίτητη και σημαντική για εξαρτήματα μήκους ≥ 1.000mm.

VI. Σημειώσεις

1. Αυτό το μηχάνημα πρέπει να συνδεθεί σωστά με αξιόπιστο καλώδιο γείωσης για ασφάλεια!

2. Το πηνίο απομαγνητίσεως δεν πρέπει να λειτουργεί συνεχώς για μεγάλο χρονικό διάστημα. Ο συνεχής χρόνος λειτουργίας δεν πρέπει να υπερβαίνει τα 6 έως 8 λεπτά. Εάν το πηνίο απομαγνητίσεως υπερθερμανθεί, το μηχάνημα θα εισέλθει σε κατάσταση αναμονής και η κόκκινη λυχνία ένδειξης "Προστασία Υπερθέρμανσης" στην επιφάνεια λειτουργίας θα ανάψει. Το μηχάνημα πρέπει να ψυχθεί πριν μπορέσει να λειτουργήσει ξανά!

3. Εάν χρειάζεται να ρυθμίσετε την ταχύτητα κίνησης της ταινίας μεταφοράς, πρέπει να γίνει ενώ ο κινητήρας λειτουργεί: Υπάρχει ένας δίσκος ρύθμισης στο μειωτήρα του κινητήρα και η κατεύθυνση του βέλους "Fast" στον δίσκο πρέπει να ρυθμιστεί για επιτάχυνση και η κατεύθυνση του βέλους "Slow" στον δίσκο πρέπει να ρυθμιστεί για επιβράδυνση.

4. Τα εξαρτήματα πρέπει να αφαιρούνται από την επίπεδη ταινία μεταφοράς μόνο όταν φτάσουν στο τερματικό του μηχανήματος απομαγνητίσεως.

5. Τα απομαγνητισμένα εξαρτήματα πρέπει να τοποθετούνται μακριά από το πηνίο απομαγνητίσεως!

6. Κατά την εκτέλεση εργασιών απομαγνητίσεως, μην φοράτε μηχανικά ρολόγια, καθώς μπορεί να προκαλέσει ανακριβή χρονομέτρηση στο μέλλον.
