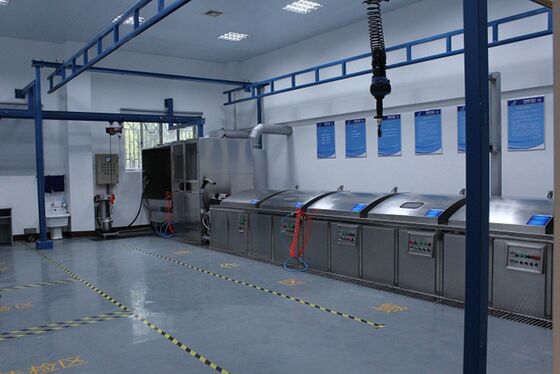

NDT-PT1200 Προσαρμοσμένη χειροκίνητη γραμμή φθορίζουσας διεισδυτικής δοκιμής τύπου κυλίνδρου για μη μαγνητικά εξαρτήματα FPI Testing
1. Χρήση Εξοπλισμού:
Αυτή η γραμμή παραγωγής χρησιμοποιείται κυρίως για φθορίζουσα διεισδυτική επιθεώρηση μη μαγνητικών εξαρτημάτων, ανιχνεύοντας διακοπτόμενες ατέλειες στις μη πορώδεις επιφάνειες των εξαρτημάτων.
1.1 Προδιαγραφές Εξαρτήματος:
Διάμετρος: φ500mm
Μήκος: 450mm
Βάρος: 50 - 60kg
1.2 Εφαρμοστέα Πρότυπα: ASTM E1417, ASTM E165, ISO 3452, ISO 3059
Κύριες Τεχνικές Παράμετροι
5.1 Δεξαμενές Διείσδυσης (2 σετ)
|
Αριθμός Σειράς
|
Τεχνικές Απαιτήσεις
|
Απαιτήσεις Αξεσουάρ
|
|
1
|
Εσωτερικές διαστάσεις: 1200 × 800 × 800 mm (βάθος)
|
Κατασκευή AlSl304 - 2,5 mm
|
|
2
|
Αυτή η δεξαμενή αποτελείται από μια δεξαμενή διείσδυσης και ένα δίσκο αποστράγγισης. Είναι εξοπλισμένη με ηλεκτρική συσκευή ανύψωσης για τα εξαρτήματα. Ο δίσκος αποστράγγισης μπορεί να επιστρέψει απευθείας το στάζον διεισδυτικό υγρό πίσω στη δεξαμενή διείσδυσης. το πλάτος του δίσκου αποστράγγισης είναι 600mm.
|
Η πλευρά του βραχίονα που έρχεται σε επαφή με τα εξαρτήματα έχει προστατευτικό στρώμα από μη μεταλλικό υλικό για την αποφυγή γρατζουνιών και συγκρούσεων.
|
|
3
|
Ο πυθμένας της δεξαμενής διείσδυσης είναι σχεδιασμένος με έξοδο εκκένωσης υγρού.
|
|
|
4
|
Ο ανεξάρτητος πίνακας ελέγχου μπροστά από τη δεξαμενή μπορεί να εμφανίζει τη θερμοκρασία του υγρού μέσα στη δεξαμενή, να ρυθμίζει και να προσαρμόζει αντίστοιχα τον χρόνο διείσδυσης και στάγματος, και διαθέτει συσκευή συναγερμού.
|
Έλεγχος PLC. Ο χρόνος διείσδυσης και στάγματος μπορεί να ρυθμιστεί ξεχωριστά. Είναι εξοπλισμένο με ηχητικό και οπτικό σύστημα συναγερμού. Ο χρόνος εμφανίζεται ψηφιακά. Ένας αισθητήρας θερμοκρασίας είναι εγκατεστημένος στο κάτω άκρο.
|
|
5
|
Ο αισθητήρας θερμοκρασίας είναι εγκατεστημένος στην κατάλληλη θέση, η οποία μπορεί να εμφανίζει με ακρίβεια τη θερμοκρασία. Μόλις επιτευχθεί η καθορισμένη θερμοκρασία, θα διακόψει αυτόματα την παροχή ρεύματος.
|
|
|
6
|
Εξοπλισμένο με πιστόλι νερού για ξέπλυμα, που χρησιμοποιείται για τη χειροκίνητη έκπλυση του διεισδυτικού υγρού.
|
|
5.2 Αυλάκι στάγματος γαλακτωματοποίησης (1 σετ)
|
Αριθμός Σειράς
|
Τεχνικές Απαιτήσεις
|
Απαιτήσεις Αξεσουάρ
|
|
1
|
Εσωτερικές διαστάσεις: 1200 × 800 × 800 mm (βάθος)
|
Κατασκευή AlSl304 - 2,5 mm
|
|
2
|
Αυτό το αυλάκι αποτελείται από μια δεξαμενή γαλακτωματοποίησης και ένα αυλάκι στάγματος, και είναι εξοπλισμένο με ηλεκτρικά κινούμενη συσκευή ανύψωσης για τα εξαρτήματα.
|
Η πλευρά του βραχίονα που έρχεται σε επαφή με τα εξαρτήματα έχει προστατευτικό στρώμα από μη μεταλλικό υλικό για την αποφυγή γρατζουνιών και συγκρούσεων.
|
|
3
|
Ο πυθμένας της δεξαμενής γαλακτωματοποίησης είναι σχεδιασμένος με θύρα εκκένωσης υγρού.
|
|
|
4
|
Ο ανεξάρτητος πίνακας ελέγχου μπροστά από τη δεξαμενή μπορεί να εμφανίζει τη θερμοκρασία του γαλακτώματος μέσα στη δεξαμενή, και επιτρέπει τη ρύθμιση και προσαρμογή των χρόνων γαλακτωματοποίησης και στάγματος ξεχωριστά. Διαθέτει επίσης συσκευή συναγερμού.
|
Έλεγχος PLC. Ο χρόνος γαλακτωματοποίησης και στάγματος μπορεί να ρυθμιστεί ξεχωριστά. Είναι εξοπλισμένο με ηχητικό και οπτικό σύστημα συναγερμού. Ο χρόνος εμφανίζεται ψηφιακά, και ένας αισθητήρας θερμοκρασίας είναι εγκατεστημένος στο κάτω άκρο.
|
|
5
|
Ο αισθητήρας θερμοκρασίας είναι εγκατεστημένος στην κατάλληλη θέση, η οποία μπορεί να εμφανίζει με ακρίβεια τη θερμοκρασία. Μόλις επιτευχθεί η καθορισμένη θερμοκρασία, θα διακόψει αυτόματα την παροχή ρεύματος.
|
|
|
6
|
Εξοπλισμένο με πιστόλι νερού για ξέπλυμα, που χρησιμοποιείται για τη χειροκίνητη έκπλυση του διεισδυτικού υγρού.
|
|
5.3 Αυτόματη δεξαμενή καθαρισμού (1 σετ)
|
Αριθμός Σειράς
|
Τεχνικές Απαιτήσεις
|
Απαιτήσεις Αξεσουάρ
|
|
1
|
Εσωτερικές διαστάσεις: 1200 × 800 × 800 mm (βάθος)
|
Κατασκευή AlSl304 - 2,5 mm
|
|
2
|
Υπάρχει ένα πλέγμα στο εσωτερικό της υποδοχής.
|
|
|
3
|
Μηχανισμός πνευματικού ανοίγματος και κλεισίματος πόρτας
|
|
|
4
|
Ο πυθμένας του αυλακιού είναι εξοπλισμένος με βαλβίδα αποστράγγισης, μαζί με μια είσοδο και μια θύρα υπερχείλισης.
|
|
|
5
|
Ο ανεξάρτητος πίνακας ελέγχου μπροστά από τη δεξαμενή επιτρέπει την ξεχωριστή ρύθμιση και προσαρμογή του χρόνου και της θερμοκρασίας καθαρισμού μέσα στη δεξαμενή, και είναι εξοπλισμένος με συσκευή συναγερμού.
|
Έλεγχος PLC, εξοπλισμένο με ηχητικό και οπτικό σύστημα συναγερμού, με ψηφιακή ένδειξη χρόνου, και αισθητήρα θερμοκρασίας στο κάτω άκρο.
|
5.4 Χειροκίνητη δεξαμενή καθαρισμού (1 σετ)
|
Αριθμός Σειράς
|
Τεχνικές Απαιτήσεις
|
Απαιτήσεις Αξεσουάρ
|
|
1
|
Ενεργές διαστάσεις εντός της υποδοχής: 1200 × 800 × 800 (mm) βάθος
|
Κατασκευή AlSl304 - 2,5 mm
|
|
2
|
Ο πάγκος εργασίας τοποθετείται σε ανοξείδωτο πλέγμα (στα 400mm), και ο πάγκος εργασίας είναι κατασκευασμένος από ανθεκτικό στο λάδι, αποσπώμενο μη μεταλλικό παχύ υλικό πλάκας.
|
Ο πυθμένας του αυλακιού είναι εξοπλισμένος με θύρα αποστράγγισης.
|
|
3
|
Μια κινητή ανοξείδωτη σκοτεινή αίθουσα είναι εγκατεστημένη στην υποδοχή, και μια αδιάβροχη υπεριώδης λάμπα είναι εγκατεστημένη στη σκοτεινή αίθουσα. Μπροστά από τον χειριστή στη σκοτεινή αίθουσα, υπάρχει μια πλάκα μπλοκαρίσματος νερού με θύρα αέρα. Το λευκό φως είναι εξοπλισμένο με συσκευή εξαερισμού, και παρέχεται επίσης κουρτίνα σκίασης για την απομάκρυνση της ομίχλης νερού του διεισδυτικού υγρού που παράγεται από τον χειροκίνητο καθαρισμό στη σκοτεινή αίθουσα.
|
|
|
5
|
Επιπλέον, η πλευρά της δεξαμενής είναι εξοπλισμένη με υπεριώδεις λάμπες, και υπάρχουν ένα πιστόλι ψεκασμού νερού και ένα πιστόλι ψεκασμού αέρα. Η πίεση πλύσης νερού δεν υπερβαίνει τα 0,27 Mpa, και η πίεση του πιστολιού ψεκασμού αέρα δεν υπερβαίνει τα 0,17 Mpa.
|
|
|
6
|
Η θερμοκρασία νερού για καθαρισμό πρέπει να είναι μεταξύ 15 και 40 βαθμών.
|
|
|
7
|
Το μανόμετρο μπορεί να τοποθετηθεί στον πίνακα λειτουργίας, και η λειτουργία πίεσης νερού και θερμοκρασίας νερού είναι διαθέσιμη τόσο στην μπροστινή όσο και στην πίσω πλευρά.
|
|
5.5 Φούρνος ξήρανσης (1 σετ)
|
Αριθμός Σειράς
|
Τεχνικές Απαιτήσεις
|
Απαιτήσεις Αξεσουάρ
|
|
1
|
Διαστάσεις υποδοχής: 1200 × 800 × 800 (mm) βάθος
|
Κατασκευή AlSl304 - 2,5 mm
|
|
2
|
Ο φούρνος υιοθετεί μέθοδο ηλεκτρικής θέρμανσης με κυκλοφορία θερμού αέρα (για την υπέρβαση του θορύβου), και η θερμοκρασία εντός του κουτιού πρέπει να μπορεί να ρυθμίζεται συνεχώς από θερμοκρασία δωματίου έως 80ºC. Η ακρίβεια ελέγχου θερμοκρασίας είναι ±2℃, η ομοιομορφία θερμοκρασίας εντός του κουτιού είναι ±5℃, και μπορεί να πραγματοποιήσει αυτόματη αντιστάθμιση θερμοκρασίας.
|
Χρησιμοποιείται μια ελαστική φλάντζα ανθεκτική στη θερμοκρασία για τη στεγανοποίηση μεταξύ της υποδοχής και του καλύμματος της υποδοχής, διασφαλίζοντας ότι ο ξηρός θερμός αέρας δεν διαρρέει.
|
|
3
|
Η υποδοχή είναι εξοπλισμένη με πλέγμα για την τοποθέτηση εξαρτημάτων.
|
|
|
4
|
Υπάρχει μόνωση βαμβακιού πάχους 50mm μεταξύ των εσωτερικών και εξωτερικών τοιχωμάτων.
|
|
|
5
|
Ο ανεξάρτητος πίνακας ελέγχου μπορεί να ρυθμίζει τον χρόνο και τη θερμοκρασία ξήρανσης, και διαθέτει επίσης λειτουργία συναγερμού.
|
Έλεγχος PLC, ικανός για αυτόματη διακοπή της παροχής ρεύματος θέρμανσης
|
|
6
|
Εξοπλισμένο με ψηφιακό μετρητή ελέγχου θερμοκρασίας με ρύθμιση PID.
|
|
5.6 Κενό κουτί (1 σετ)
|
Αριθμός Σειράς
|
Τεχνικές Απαιτήσεις
|
Απαιτήσεις Αξεσουάρ
|
|
1
|
Διαστάσεις υποδοχής: 1200 × 800 × 800 (mm) βάθος
|
Κατασκευή AlSl304 - 2,5 mm
|
|
2
|
Η υποδοχή είναι εξοπλισμένη με πλέγμα για την αποθήκευση εξαρτημάτων, με ανοιχτό μπροστινό μέρος και χώρο αποθήκευσης υλικού.
|
|
5.7 Υποδοχή απεικόνισης (1 σετ)
|
Αριθμός Σειράς
|
Τεχνικές Απαιτήσεις
|
Απαιτήσεις Αξεσουάρ
|
|
1
|
Μέγεθος: 1200 × 800 × 800 βάθος (mm)
|
Κατασκευή AlSl304 - 2,5 mm
|
|
2
|
Το πλαίσιο πλέγματος είναι εγκατεστημένο εντός της υποδοχής.
|
|
|
3
|
Υπάρχει ανεξάρτητο δοχείο σκόνης.
|
|
|
4
|
Ο ψεκασμός σκόνης υιοθετεί αυτόματο ψεκασμό σκόνης (ψεκασμός από πάνω και από κάτω). Το εξωτερικό τοίχωμα του δοχείου σκόνης είναι εξοπλισμένο με συσκευή θέρμανσης, η οποία μπορεί να διασφαλίσει ότι η σκόνη απεικόνισης είναι στεγνή και χαλαρή. Οι συσκευές αρνητικής πίεσης και στεγανοποίησης μπορούν να εγγυηθούν ότι ο ψεκασμός σκόνης είναι ομοιόμορφος και η σκόνη απεικόνισης δεν διαρρέει.
|
|
|
5
|
Ρυθμίστε το πιστόλι φυσήματος αέρα, με την πίεση αέρα να μην υπερβαίνει τα 0,03 Mpa.
|
|
|
6
|
Η πίεση για την έκρηξη σκόνης και το πιστόλι αέρα μπορούν να ρυθμιστούν ξεχωριστά.
|
Εξοπλισμένο με μανόμετρο
|
|
7
|
Είναι εξοπλισμένο με διεπαφή εξαερισμού για την εξαγωγή της υπερβολικής σκόνης.
|
|
|
8
|
Ένας ανεξάρτητος πίνακας ελέγχου είναι εγκατεστημένος μπροστά από την υποδοχή, ο οποίος μπορεί να ελέγχει τον χρόνο ψεκασμού σκόνης και διαθέτει λειτουργία συναγερμού.
|
|
|
9
|
Ο χρόνος απομάκρυνσης σκόνης μπορεί να ελεγχθεί και να ρυθμιστεί.
|
|
5.7. Ηλεκτρικό Σύστημα Ελέγχου
Το σύστημα υιοθετεί μια κεντρική μέθοδο ελέγχου, επιτρέποντας τον έλεγχο της διαδικασίας λειτουργίας των σταθμών εργασίας. Το ηλεκτρικό σύστημα ελέγχου αποτελείται κυρίως από έναν προγραμματιζόμενο διαδοχικό ελεγκτή (PLC), διάφορους ρελέ, επαφείς AC, αυτόματους διακόπτες, ελεγκτές θερμοκρασίας, ψηφιακούς χρονοδιακόπτες, κ.λπ. Οι ρυθμίσεις χρόνου για κάθε υποδοχή μπορούν να γίνουν και να τροποποιηθούν εύκολα στους ψηφιακούς χρονοδιακόπτες.

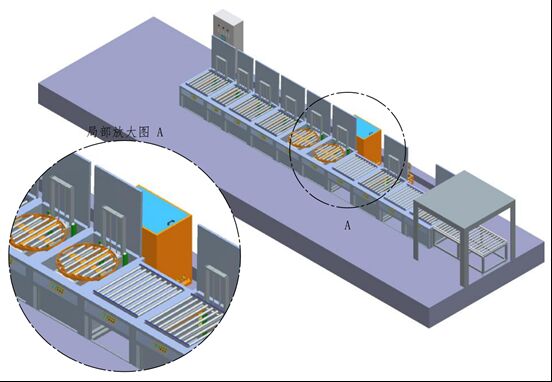

5.8. Σύστημα Μεταφοράς
Οι κύλινδροι μεταφοράς είναι κατασκευασμένοι από ανοξείδωτους κυλίνδρους ρουλεμάν, και μπορούν να επιτύχουν τον σκοπό της μεταφοράς με απλή απαλή ώθηση.
5.9. Πνευματικό Σύστημα Ελέγχου
Αποτελείται κυρίως από μια τριάδα επεξεργασίας πηγής αέρα, ηλεκτροβαλβίδες, μανόμετρα, κυλίνδρους και διάφορα πνευματικά στοιχεία ελέγχου και ενεργοποίησης. Τα πιστόλια νερού και αέρα, τα πιστόλια αρνητικής πίεσης και οι συσκευές απεικόνισης είναι εξοπλισμένα με διαχωριστές λαδιού-νερού για την παροχή αέρα τους, και τα πιστόλια φυσήματος σκόνης και τα πιστόλια νερού και αέρα χρησιμοποιούν μανόμετρα μικρής κλίμακας για εύκολη ανάγνωση δεδομένων. Μανόμετρα και συσκευές ρύθμισης πίεσης είναι εγκατεστημένα σε όλες τις θέσεις που χρησιμοποιούν νερό και πεπιεσμένο αέρα.
2. Επισκόπηση Εξοπλισμού:
Η γραμμή φθορίζουσας διεισδυτικής επιθεώρησης συμμορφώνεται με το πρότυπο HB/Z61-98 "Δοκιμή Διείσδυσης" και τις σχετικές διατάξεις του GJB2367 "Δοκιμή Διείσδυσης". Ο εξοπλισμός φθορίζουσας διεισδυτικής επιθεώρησης αποτελείται από 2 δεξαμενές διείσδυσης, 2 δεξαμενές καθαρισμού, 1 δεξαμενή ξήρανσης, 1 δεξαμενή διείσδυσης μετά τη γαλακτωματοποίηση, 1 χειροκίνητη δεξαμενή καθαρισμού και 1 δεξαμενή ανάπτυξης. Οι υποστηρικτικές και βοηθητικές εγκαταστάσεις περιλαμβάνουν ηλεκτρικό ερμάριο ελέγχου, σύστημα ελέγχου αέρα και συνδετικές σωληνώσεις. Η συνολική διάταξη της γραμμής επιθεώρησης έχει σχεδιαστεί για να διευκολύνει τη συντήρηση και τον καθαρισμό ολόκληρης της γραμμής επιθεώρησης. Η διάταξη της διαδικασίας αυτού του εξοπλισμού είναι λογική, και οι παράμετροι της διαδικασίας μπορούν να ρυθμιστούν και να ελεγχθούν για να καλύψουν τις ανάγκες διασφάλισης ποιότητας, διασφαλίζοντας την ομαλή και αξιόπιστη κυκλοφορία των εξαρτημάτων κατά τη διαδικασία επιθεώρησης και διευκολύνοντας την άνετη και αξιόπιστη λειτουργία.
3. Ροή Διαδικασίας;
Χειροκίνητη τροφοδοσία - 4-επίπεδο στάγματος διείσδυσης - καθαρισμός - στάγματος μετά τη γαλακτωματοποίηση - 2-επίπεδο στάγματος διείσδυσης - αυτόματος καθαρισμός - χειροκίνητος καθαρισμός - ξήρανση - κενή θέση - φαινόμενο ψεκασμού σκόνης - παρατήρηση φθορισμού - χειροκίνητη εκφόρτωση
Η μεταφορά μεταξύ κάθε σταθμού εργασίας επιτυγχάνεται μέσω κυλίνδρων, και ολοκληρώνεται χειροκίνητα.
4. Επισκόπηση Εξοπλισμού Διαδικασίας
4.1. Όλες οι δομές κουτιών και αυλακιών είναι σχεδιασμένες και εγκατεστημένες με λογικό, αισθητικά ευχάριστο, αξιόπιστο τρόπο, διευκολύνοντας την ασφαλή λειτουργία.
4.2. Όλα τα κουτιά και τα αυλάκια είναι ανεξάρτητης διπλής στρώσης δομής. Το εσωτερικό αυλάκι είναι κατασκευασμένο από υψηλής ποιότητας ανοξείδωτη πλάκα 304 πάχους 2,5mm, ενώ το εξωτερικό αυλάκι είναι κατασκευασμένο από ανοξείδωτη πλάκα 304 και ανοξείδωτους σωλήνες με λεπτό εσωτερικό πλαίσιο.
4.3. Όλες οι συγκολλήσεις είναι συγκολλημένες με συγκόλληση αργού τόξου και επεξεργασμένες. Η ποιότητα συγκόλλησης είναι εγγυημένη χωρίς διαρροές και οι συγκολλήσεις έχουν το ίδιο χρώμα με το βασικό υλικό.
4.4. Οι κύριες σωληνώσεις παροχής αέρα, κάθε πνευματικό πιστόλι ψεκασμού και η διαδρομή αέρα ψεκασμού σκόνης είναι όλες εξοπλισμένες με διαχωριστές λαδιού-νερού. Ο φιλτραρισμένος πεπιεσμένος αέρας κατευθύνεται στη συνέχεια σε κάθε περιοχή κατανάλωσης αερίου. Μανόμετρα και μειωτές πίεσης είναι εγκατεστημένοι σε κάθε έξοδο πεπιεσμένου αέρα, και μπορούν να ρυθμιστούν.
4.5. Τα αυλάκια είναι απαλλαγμένα από παραμόρφωση, ανωμαλία, γρατζουνιές, τρύπες άμμου, φυσαλίδες, εγκλείσματα σκουριάς και διαρροές.
4.6. Όλα τα κύρια αγορασμένα εξαρτήματα πρέπει να έχουν πιστοποιητικά συμμόρφωσης εργοστασίου και οδηγίες. Όλες οι ηλεκτρικές συσκευές, τα όργανα και τα καλώδια πρέπει να έχουν "άδεια παραγωγής, πιστοποιητικό συμμόρφωσης και πιστοποιητικό επιθεώρησης".
4.7. Οι σχετικές τεχνικές παράμετροι συμμορφώνονται με το πρότυπο HB/Z61-1998 της Βιομηχανίας Αεροπορίας της Λαϊκής Δημοκρατίας της Κίνας "Δοκιμή Διείσδυσης" και τις σχετικές διατάξεις του GJB2367 "Δοκιμή Διείσδυσης".
4.8. Όλες οι σωληνώσεις (νερό, ηλεκτρικό ρεύμα, αέριο) και άλλες βοηθητικές εγκαταστάσεις στο σύστημα πρέπει να είναι τοποθετημένες στην πίσω πλευρά του αυλακιού (γραμμή συναρμολόγησης).
4.9. Κάθε κουτί σταθμού εργασίας και αυλάκι είναι εξοπλισμένο με ενσωματωμένο ανεξάρτητο πίνακα ελέγχου για τον έλεγχο των ενεργειών εντός του κουτιού και τη ρύθμιση των παραμέτρων της διαδικασίας. Η τοποθέτηση είναι λογική για να αποτρέπεται η ροή υγρού κατά τη λειτουργία. Ο πίνακας ελέγχου είναι κατασκευασμένος από βουρτσισμένο ανοξείδωτο χάλυβα, και ο ελεγκτής θερμοκρασίας και ο χρονοδιακόπτης είναι ψηφιακοί. Ο πίνακας ελέγχου είναι στεγανός, και όλες οι ηλεκτρικές συνδέσεις είναι επεξεργασμένες για αντοχή στη διάβρωση και εξοπλισμένες με προστατευτικά καλύμματα. Διάφορα όργανα έχουν ετικέτες, και η εγκατάσταση όλων των οργάνων είναι βολική για αποσυναρμολόγηση κατά την τακτική βαθμονόμηση.
4.10. Ηλεκτρικό σύστημα ελέγχου: Αποτελείται από 7 έξυπνους πίνακες ελέγχου λειτουργίας σταθμών εργασίας. Αυτό το σύστημα μπορεί όχι μόνο να επιτύχει ημιαυτόματο έλεγχο διαδικασίας για κάθε αυλάκι, αλλά και να λειτουργεί ανεξάρτητα.
4.11. Οι ετικέτες σε κάθε σταθμό εργασίας είναι στα Κινεζικά, και το υλικό της ετικέτας είναι ανοξείδωτος χάλυβας.
4.12. Τα καλύμματα κάθε κουτιού και αυλακιού ανοίγουν και κλείνουν πνευματικά, με γωνία ανοίγματος ≥ 90 μοίρες. Έχουν εγκατασταθεί συσκευές ασφαλείας για την αποφυγή ανατροπής.
4.13. Όλες οι συσκευές απεικόνισης και οι συσκευές ρύθμισης τοποθετούνται σε εύκολα παρατηρήσιμες θέσεις.
4.14. Τα πνευματικά καλύμματα κάθε αυλακιού έχουν συσκευές ασφάλισης για να διασφαλίζεται η ασφάλεια των χειριστών και των εξαρτημάτων.
4.15. Ο πυθμένας του συνολικού εδάφους του εξοπλισμού είναι κατασκευασμένος από ανοξείδωτο χάλυβα για να σχηματίσει ένα στεγανό δίσκο, αποτρέποντας τη μόλυνση του δαπέδου του εργαστηρίου από υγρό.
