Εξοπλισμός Ανίχνευσης Διάβρωσης Αγωγών Πολλαπλών Λειτουργιών HD-170PCM για Αγωγούς Πετρελαίου & Φυσικού Αερίου

HD-170PCM Πολυλειτουργικός εξοπλισμός ανίχνευσης διάβρωσης αγωγών πετρελαίου και φυσικού αερίου

Σύνοψη:

Ο ενσωματωμένος ανιχνευτής κατάστασης αντι-σάρωσης για αγωγούς HUATEC μπορεί να επιθεωρήσει θαμμένους αγωγούς χωρίς ανασκαφή,ποσοτική εκτίμηση της βλάβης της εξωτερικής αντιδυναμικής επικάλυψης των θαμμένων αγωγώνΗ τεχνολογία ανίχνευσης αυτή μπορεί να χρησιμοποιηθεί όχι μόνο ως μέσο επιθεώρησης και αποδοχής νεοτελειωμένων αγωγών,αλλά και για την τακτική παρακολούθηση των αγωγών που λειτουργούν. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsΕίναι ευρέως εφαρμοστέο για την αξιολόγηση της ποιότητας των εξωτερικών επικάλυψεων αντι-σβέσματος για αγωγούς αντι-σβέσματος πετρελαίου, φυσικού αερίου, αστικού αερίου και νερού βρύσης κλπ.

Τεχνικές παραμέτρους:

Χαρακτηριστικά:

*Υπερ-τεχνός διαδρόμος ζώνης 0.2HZ φάση-κλειδωμένο βρόχο DSP ψηφιακό φίλτρο

* Ο δέκτης υψηλής ευαισθησίας βελτιώνει σημαντικά το βάθος ανίχνευσης και την απόσταση.

*Ανεξάρτητος ανιχνευτής ACVG (A-frame), χωρίς ανάγκη σύνδεσης με τον δέκτη, υψηλή αξιοπιστία.

*Το σχήμα A έχει τις λειτουργίες εμφάνισης της τάσης της μπαταρίας, μέτρηση της τιμής dB του μεγέθους του σημείου ζημίας της αντιβροχθούς στρώσης,και ένδειξη της κατεύθυνσης του σημείου βλάβης της στρώσης αντιδράσης.

* λειτουργία εντοπισμού θέσης GPS, αυτόματη χαρτογράφηση των διαδρομών αγωγών·

*Τα αριστερά και δεξιά βέλη δείχνουν τη θέση του αγωγού, επιτρέποντας την ταχεία τοποθέτηση του αγωγού.

*Το λογισμικό ανάλυσης δεδομένων μπορεί να εξάγει τα αρχικά δεδομένα εγγραφής και να παράγει αυτόματα εκθέσεις ανίχνευσης.

*Το λογισμικό ανάλυσης δεδομένων μπορεί να υπολογίσει την τιμή Y του ρυθμού εξασθένισης του ρεύματος, την τιμή P της πυκνότητας των σημείων βλάβης της αντιβρογχικής επικάλυψης,και η τιμή Rg της αντίστασης μόνωσης της αντιδυναμικής επικάλυψης.

*Τα αποτελέσματα εξαγωγής του λογισμικού ανάλυσης δεδομένων συμμορφώνονται με το εθνικό πρότυπο (GB/T 19285-2014).

*Το λογισμικό ανάλυσης δεδομένων διαθέτει πιστοποιητικό εγγραφής πνευματικών δικαιωμάτων λογισμικού.

Αρχή λειτουργίας

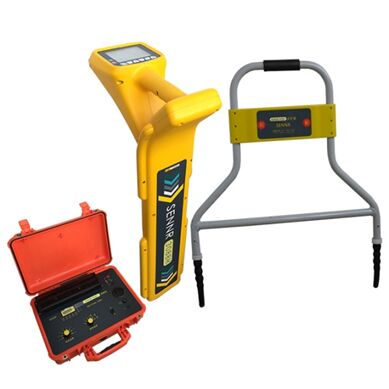

Το HD-170PCM αποτελείται από τρία μέρη: τον πομπό, τον δέκτη και τον ανιχνευτή (A-frame).και ο φορητός δέκτης χρησιμοποιείται για την παρακολούθηση των διαδρομών των αγωγώνΗ ένταση του ρεύματος στον αγωγό μειώνεται με την αύξηση της απόστασης.υλικό σωλήνα και περιβάλλον εδάφους παραμένουν αμετάβληταΑντίθετα, εάν η αντιβροχική επικάλυψη έχει υποστεί βλάβη, όπως η γήρανση, η ατμόσφαιρα θα πρέπει να είναι καθαρή.αποφλούδωση, και η απόδοση μόνωσης είναι χειρότερη, η απώλεια ρεύματος θα είναι πιο σοβαρή και η εξασθένιση θα είναι μεγαλύτερη.

Όταν το σήμα υπερχαμηλής συχνότητας (CP) κοντά στο σήμα συνεχούς ρεύματος φορτώνεται στον αγωγό,η κλίση τάσης που σχηματίζεται από το κατεστραμμένο σημείο του στρώματος αντιδιάβρωσης του αγωγού και το έδαφος, καθιερώνει αναλόγως κατανομή ηλεκτρικού πεδίου εδάφους στο έδαφος πάνω από τον αγωγόΌσο πιο κοντά στο σημείο βλάβης, τόσο μεγαλύτερη είναι η κλίση τάσης και τόσο μεγαλύτερη η πυκνότητα ρεύματος στο έδαφος πάνω από τον αγωγό.όσο μεγαλύτερη είναι η πυκνότητα ρεύματος κοντά τουΤο όργανο ανιχνεύει τη θέση του αγωγού, διατηρώντας τον ανιχνευτή στη θέση του αγωγού. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Λογισμικό αξιολόγησης:

1. Σύνοψη λογισμικού

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, οι πληροφορίες για το βάθος που θαφτεί, οι πληροφορίες για το ρεύμα του σωλήνα, το μέγεθος του σημείου ζημίας της αντιβρογχικής στρώσης κ.λπ.),σύμφωνα με το εθνικό πρότυπο (GB/T 19285-2014) και τα σχετικά βιομηχανικά πρότυπα, Παροχή της έκθεσης αξιολόγησης της επικάλυψης κατά της διάβρωσης του δοκιμαζόμενου τμήματος σωλήνα (έκθεση διαγράμματος, έκθεση κειμένου), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: Παρακολούθηση της στρώσης αντιβροχής, τοπική επισκευή της στρώσης αντιβροχής, σημαντική αναθεώρηση της στρώσης αντιβροχής κλπ. και μπορούν να εκτυπωθούν με τη μορφή εκθέσεων,παροχή αξιόπιστης βάσης αναφοράς για τους ιδιοκτήτες αγωγών και διευκόλυνση της αρχειοθέτησης.

2Λογισμικές λειτουργίες

Με βάση τα δεδομένα μετρήσεων επί τόπου του θαμμένου αγωγού από τον δέκτη (όπως ρεύμα, βάθος θαμμού, γεωγραφικό μήκος και πλάτος, απόσταση, μέγεθος του σημείου βλάβης κλπ.),δημιουργούνται σχετικές καμπύλες και εκθέσειςΤο λογισμικό έχει τις ακόλουθες λειτουργίες:

1Μπορεί να συνδεθεί με τον δέκτη του μετρητή αγωγού, και τα τρέχοντα δεδομένα, βάθος ταφή αγωγού, μήκος και γεωγραφικό πλάτος,η απόσταση και άλλα δεδομένα που αποθηκεύονται κατά τη διάρκεια της διαδικασίας μέτρησης μπορούν να εισαχθούν στο λογισμικό (ή τα σχετικά δεδομένα που συλλέγονται στην εγκατάσταση μπορούν να εισαχθούν χειροκίνητα)Εν τω μεταξύ, στην συνδεδεμένη κατάσταση, τα δεδομένα που έχουν αποθηκευτεί στο όργανο μπορούν να διαγραφούν.

2Μετά την εισαγωγή των δεδομένων, το λογισμικό μπορεί να υπολογίσει την τιμή του τρέχοντος ρυθμού εξασθένισης Y, την τιμή πυκνότητας P των σημείων βλάβης του αντιβροχυντικού στρώματος,και η τιμή της αντίστασης μόνωσης Rg του αντιδυναμικού στρώματος βάσει των εισαγόμενων δεδομένων.

3Τα εισαγόμενα δεδομένα και τα δεδομένα μετά από σχετικούς υπολογισμούς μπορούν να επεξεργαστούν.

4Τα δεδομένα μπορούν να περιηγηθούν και τα αποθηκευμένα δεδομένα μπορούν να εμφανιστούν με τη μορφή στατιστικών πινάκων.Η σχηματισμένη έκθεση θα πρέπει να αποθηκευτεί σε μορφή εγγράφου word ή σε μορφή εγγράφου PDF.
