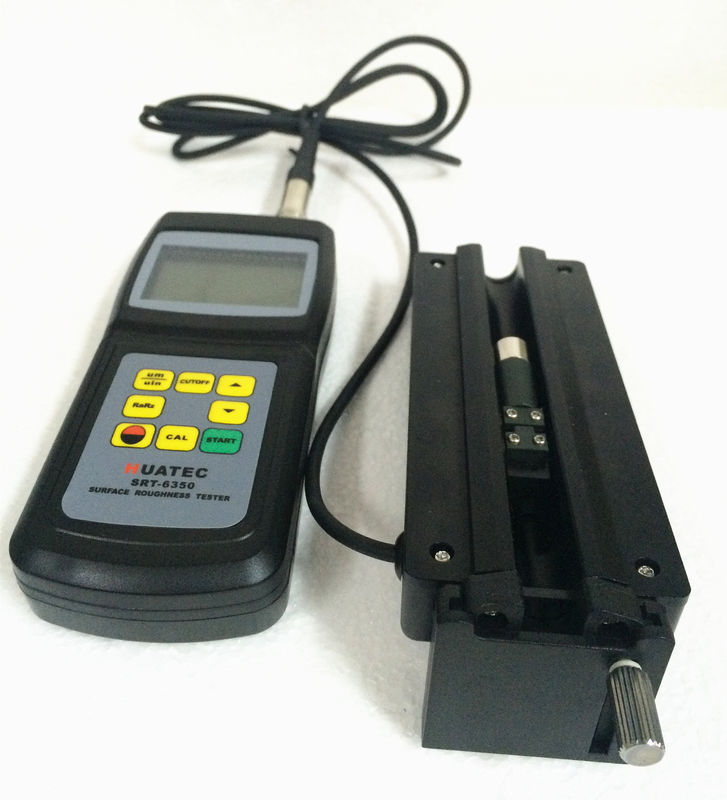

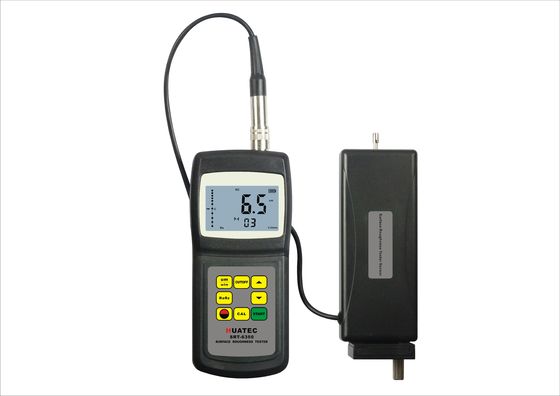

Ψηφιακός μετρητής τραχύτητας επιφάνειας SRT-6350 με επικοινωνία PC & αποθήκευση δεδομένων
Χαρακτηριστικά:
* Ο ελεγκτής τραχύτητας επιφάνειας SRT6350 είναι συμβατός με τέσσερα πρότυπα για τη μέτρηση της τραχύτητας επιφάνειας διαφόρων μηχανουργικά επεξεργασμένων εξαρτημάτων, υπολογίζει τις αντίστοιχες και εμφανίζει με σαφήνεια όλες τις παραμέτρους μέτρησης.
* Κατά τη μέτρηση της τραχύτητας μιας επιφάνειας, ο αισθητήρας τοποθετείται στην επιφάνεια και στη συνέχεια γλιστρά ομοιόμορφα κατά μήκος της επιφάνειας οδηγώντας τον μηχανισμό μέσω της ξεχωριστής κεφαλής.
* Αυτή η τραχύτητα προκαλεί μετατόπιση της κεφαλής, η οποία οδηγεί σε αλλαγή της επαγωγικής ποσότητας των πηνίων επαγωγής, ώστε να παράγεται αναλογικό σήμα, το οποίο είναι ανάλογο της τραχύτητας της επιφάνειας στο άκρο εξόδου του ανιχνευτή ευαισθησίας φάσης.
* Ο αποκλειστικός DSP επεξεργάζεται και υπολογίζει και στη συνέχεια εξάγει τα αποτελέσματα μέτρησης στην οθόνη LCD.
* Μέτρηση πολλαπλών παραμέτρων: Ra, Rz
* Υψηλά εξελιγμένος αισθητήρας επαγωγής
* Τέσσερις μέθοδοι φιλτραρίσματος κυματομορφής: RC, PC-RC, GAUSS και D-P
* Ενσωματωμένη επαναφορτιζόμενη μπαταρία ιόντων λιθίου και κύκλωμα ελέγχου υψηλής χωρητικότητας
* Μικρό σε μέγεθος, ελαφρύ και εύκολο στη χρήση
* Μπορεί να επικοινωνήσει με υπολογιστή PC για στατιστικά στοιχεία, εκτύπωση και ανάλυση μέσω του προαιρετικού καλωδίου και του λογισμικού για διεπαφή RS232C ή USB.
* Χειροκίνητη ή αυτόματη απενεργοποίηση. Ο ελεγκτής μπορεί να απενεργοποιηθεί πατώντας το πλήκτρο Power οποιαδήποτε στιγμή. Από την άλλη πλευρά, ο ελεγκτής θα απενεργοποιηθεί αυτόματα περίπου 5 λεπτά μετά την τελευταία λειτουργία πλήκτρου.
* Ο ελεγκτής μπορεί να αποθηκεύσει 7 ομάδες αποτελεσμάτων μέτρησης και συνθηκών μέτρησης για μεταγενέστερη χρήση ή λήψη σε PC.
* Μετατροπή Μετρικού / Αυτοκρατορικού
Προδιαγραφές:
| Οθόνη |
4 ψηφία, 10 mm LCD, με μπλε οπίσθιο φωτισμό
|
| Παράμετροι |
Ra, Rz |
| Εύρος μέτρησης |
Ra: 0.050-10.00um/1.000-400.0uinch
Rz: 0.020-100.0um/0.780-4000uinch
|
| Ακρίβεια |
≤±10% |
| Διακύμανση τιμής οθόνης |
Όχι περισσότερο από 6% |
| Αισθητήρας |
Αρχή δοκιμής: Τύπος επαγωγής
Ακτίνα ακίδας κεφαλής: 5µm
Υλικό ακίδας κεφαλής: Διαμάντι
Δυναμομέτρηση κεφαλής: 4mN(0.4gf)
Γωνία κεφαλής: 90º
Κάθετη ακτίνα κεφαλής οδήγησης: 48mm
|
| Μέγιστη διαδρομή οδήγησης |
17.5mm/0.7inch |
| Μήκος αποκοπής (l) |
0.25mm / 0.8mm / 2.5mm προαιρετικό |
| Μήκος αξιολόγησης |
1-5L |
| Ταχύτητα οδήγησης |
μήκος δειγματοληψίας = 0.25mm Vt=0.135mm/s
μήκος δειγματοληψίας = 0.8mm Vt=0.5mm/s
μήκος δειγματοληψίας = 2.5mm Vt=1mm/s
επιστροφή Vt=1mm/s
|
|
Ψηφιακό φίλτρο προφίλ
|
Φιλτραρισμένο προφίλ: RC
Φιλτραρισμένο προφίλ: PC-RC
Φιλτραρισμένο προφίλ: Gauss
Μη φιλτραρισμένο προφίλ: D-P |
| Ανάλυση |
0.001u m εάν η ένδειξη ＜10 um
0.01 um εάν 10 um ≤ ένδειξη ＜100 um
0.1 um εάν η ένδειξη ≥100 um |
| Μήκος αξιολόγησης |
( 1~5) αποκοπή προαιρετική |
| Μπαταρία Li-ion |
επαναφορτιζόμενη |
| Συνθήκες λειτουργίας |
Θερμ. 0~40℃,Υγρασία <80%
|
| Μέγεθος & Βάρος |
140x57x48 mm (5.5x2.2x1.9 ίντσες), περίπου 420 g
|
Τυπική παράδοση:
Θήκη μεταφοράς.................1 τεμ.
Κύρια μονάδα.........................1 τεμ.
Τυπικός αισθητήρας.............1 τεμ.
Τυπική πλάκα δείγματος...1 τεμ.
Τροφοδοτικό................1 τεμ.
Εγχειρίδιο λειτουργίας...........1 τεμ.
Κατσαβίδι.....................1 τεμ.
Ρυθμιζόμενο πόδι................1 τεμ.
Προστατευτικό αισθητήρα.............1 τεμ.
Προαιρετικά αξεσουάρ:
1. Καλώδιο και λογισμικό για RS-232/USB
2. Προέκταση
3. Κεφαλή για αυλακώσεις
4. Κεφαλή καμπυλότητας
5. Βάση μέτρησης
6. Διεπαφή Bluetooth
