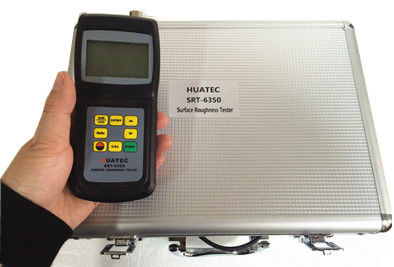

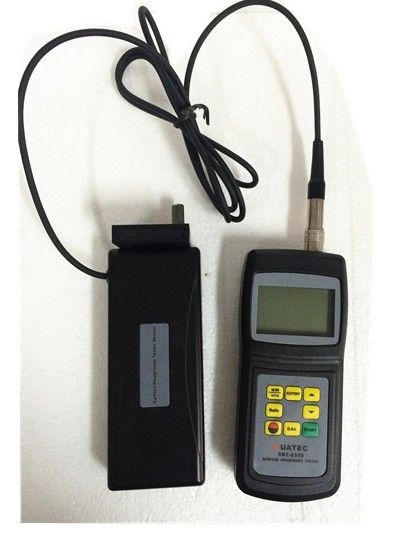

SRT-6350 Ra Rz Μέτρηση υψηλής ακρίβειας μετρητή τραχύτητας επιφάνειας
Χαρακτηριστικά:
* Ο δοκιμαστής τραχύτητας επιφάνειας SRT6350 είναι συμβατός με τέσσερα πρότυπα χώρου για τη μέτρηση της τραχύτητας επιφάνειας διαφόρων εξαρτημάτων που υποβάλλονται σε επεξεργασία από μηχανήματα.υπολογίζει τις αντίστοιχες και εμφανίζει με σαφήνεια όλες τις παραμέτρους μέτρησης.
* Κατά τη μέτρηση της τραχύτητας μιας επιφάνειας, ο αισθητήρας τοποθετείται στην επιφάνεια και στη συνέχεια γλιστρά ομοιόμορφα κατά μήκος της επιφάνειας με την κίνηση του μηχανισμού από τον ξεχωριστό ανιχνευτή.
* Αυτή η τραχύτητα προκαλεί μετατόπιση του ανιχνευτή που έχει ως αποτέλεσμα την αλλαγή της επαγωγικής ποσότητας των περιτυλίκων επαγωγής έτσι ώστε να παράγει αναλογικό σήμα,που είναι ανάλογη με την τραχύτητα της επιφάνειας στο τέλος εξόδου του ευαίσθητου σε φάση ευθυγραμμιστή.
* Το αποκλειστικό DSP επεξεργάζεται και υπολογίζει και στη συνέχεια εκδίδει τα αποτελέσματα των μετρήσεων σε LCD.
* Μέτρηση πολλαπλών παραμέτρων: Ra, Rz
* Πολύ εξελιγμένος αισθητήρας επαγωγικότητας
* Τέσσερις μέθοδοι φιλτραρίσματος κυμάτων: RC, PC-RC, GAUSS και D-P
* Ενσωματωμένη επαναφορτιζόμενη μπαταρία ιόντων λιθίου και κυκλώματα ελέγχου υψηλής χωρητικότητας
* Μικρό μέγεθος, ελαφρύ βάρος και εύκολο στη χρήση
* Μπορεί να επικοινωνεί με υπολογιστή PC για στατιστικά, εκτύπωση και ανάλυση με το προαιρετικό καλώδιο και το λογισμικό για RS232C ή USB διεπαφή.
*Εγχειρητική ή αυτόματη διακοπή λειτουργίας. Ο δοκιμαστής μπορεί να απενεργοποιηθεί πατώντας το πλήκτρο ενεργοποίησης ανά πάσα στιγμή.
* Ο δοκιμαστής μπορεί να απομνημονεύσει 7 ομάδες αποτελεσμάτων μετρήσεων και συνθήκες μέτρησης για μεταγενέστερη χρήση ή λήψη στον υπολογιστή.
*Μετρική / Αυτοκρατορική μετατροπή
Προδιαγραφές:
| Εμφάνιση |
4 ψηφία, 10 mm LCD, με μπλε φως πίσω
|
| Παράμετροι |
Ra, Rz |
| Πεδίο μέτρησης |
Ρα: 0.050-10.00um/1.000-400.0uinch
Rz: 0.020-100.0um/0.780-4000ουιντς
|
| Ακριβότητα |
≤ ± 10% |
| Διακυμάνσεις της τιμής εμφάνισης |
Μέγιστο 6% |
| Αισθητήρας |
Αρχή δοκιμής: τύπος επαγωγικότητας
Ράδιο της καρφίτσας του ανιχνευτή: 5μm
Υλικό της καρφίτσας ανιχνευτή: διαμάντι
Δυναμική μέτρηση του ανιχνευτή: 4mN ((0,4gf)
Γωνία ανάλυσης: 90o
Ψηλή ακτίνα της κεφαλής καθοδήγησης: 48 mm
|
| Μέγιστη ταχύτητα οδήγησης |
17.5mm/0.7 ίντσες |
| Διάστημα κοπής (l) |
0.25mm/ 0,8mm / 2,5mm προαιρετικά |
| Διάρκεια αξιολόγησης |
1-5L |
| Ταχύτητα οδήγησης |
μήκος δειγματοληψίας = 0,25 mm Vt=0,135 mm/s
μήκος δειγματοληψίας = 0,8 mm Vt=0,5 mm/s
μήκος δειγματοληψίας = 2,5 mm Vt=1 mm/s
Επιστροφή Vt=1 mm/s
|
|
Ψηφιακό φίλτρο προφίλ
|
Φιλτράρισμα προφίλ: RC
Φιλτράρισμα προφίλ: PC-RC
Φιλτραρισμένο προφίλ: Gauss
Μη φιλτραρισμένο προφίλ: D-P |
| Απόφαση |
0.001u m εάν λαμβάνεται ανάγνωση<10 μμ
0.01 μμ αν 10 μμ ≤αξιολόγηση<100 μμ
0.1 μm εάν η ένδειξη είναι ≥ 100 μm |
| Διάρκεια αξιολόγησης |
(από 1 έως 5) προαιρετικό |
| Δυναμική μπαταρία ιόντων λιθίου |
επαναφορτιζόμενο |
| Προϋποθέσεις λειτουργίας |
Θερμοκρασία 0-40°C,Η υγρασία < 80%
|
| Μέγεθος και βάρος |
140x57x48 mm (5,5x2,2x1,9 ίντσες), περίπου 420 g
|
Τυπική παράδοση:
Κουτί μεταφοράς 1 τεμάχιο
Κεντρική μονάδα 1 μονάδα
Τυποποιημένος αισθητήρας 1pc
Τυπική πλάκα δειγματοληψίας... 1pc
Διορθωτής τροφοδοσίας
Εγχειρίδιο λειτουργίας...
Γυροκόλλημα 1pc
Ρυθμίσιμο πόδι 1pc
Προστατευτής αισθητήρων 1pc
Προαιρετικά αξεσουάρ:
1. Καλώδιο και λογισμικό για RS-232/USB
2Στραβός επέκτασης
3Στυλό με βήμα.
4- Έλεγχος καμπυλότητας.
5. Σταθμός μέτρησης
6. Διασύνδεση Bluetooth
