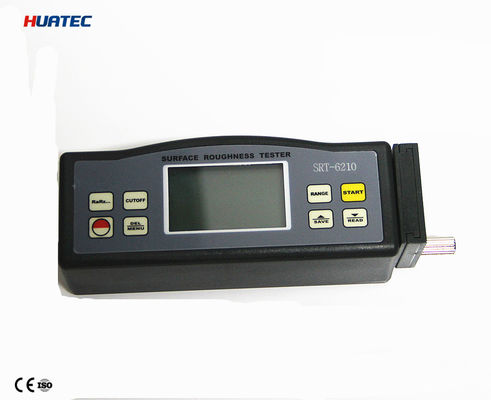

Ψηφιακός μετρητής τραχύτητας επιφάνειας πολλαπλών παραμέτρων SRT-6210 με 4 μεθόδους φιλτραρίσματος & αποθήκευση δεδομένων
Χαρακτηριστικά:
Αυτό το όργανο είναι συμβατό με τέσσερα πρότυπα για τη μέτρηση της τραχύτητας επιφάνειας διαφόρων μηχανουργικά επεξεργασμένων εξαρτημάτων, υπολογίζει τις αντίστοιχες και εμφανίζει με σαφήνεια όλες τις παραμέτρους μέτρησης. Κατά τη μέτρηση της τραχύτητας μιας επιφάνειας, ο αισθητήρας τοποθετείται στην επιφάνεια και στη συνέχεια ολισθαίνει ομοιόμορφα κατά μήκος της επιφάνειας οδηγούμενος από τον μηχανισμό μέσω της αιχμηρής ενσωματωμένης ακίδας. Αυτή η τραχύτητα προκαλεί μετατόπιση της ακίδας, η οποία οδηγεί σε αλλαγή της επαγωγικής ποσότητας των πηνίων επαγωγής, ώστε να παράγεται αναλογικό σήμα, το οποίο είναι ανάλογο με την τραχύτητα της επιφάνειας στο άκρο εξόδου του ανιχνευτή φάσης.
Ο αποκλειστικός επεξεργαστής DSP επεξεργάζεται και υπολογίζει και στη συνέχεια εξάγει τα αποτελέσματα μέτρησης στην οθόνη LCD.
* Μέτρηση πολλαπλών παραμέτρων: Ra, Rz, Rq, Rt
* Υψηλά εξελιγμένος αισθητήρας επαγωγής
* Τέσσερις μέθοδοι φιλτραρίσματος κυματομορφής: RC, PC-RC, GAUSS και D-P
* Ενσωματωμένη επαναφορτιζόμενη μπαταρία ιόντων λιθίου και κύκλωμα ελέγχου υψηλής χωρητικότητας
* Μικρό σε μέγεθος, ελαφρύ και εύκολο στη χρήση
* Μπορεί να επικοινωνήσει με υπολογιστή PC για στατιστικά στοιχεία, εκτύπωση και ανάλυση μέσω του προαιρετικού καλωδίου και του λογισμικού για διεπαφή RS232C.
*Χειροκίνητη ή αυτόματη απενεργοποίηση. Ο ελεγκτής μπορεί να απενεργοποιηθεί πατώντας το πλήκτρο Power ανά πάσα στιγμή. Από την άλλη πλευρά, ο ελεγκτής θα απενεργοποιηθεί αυτόματα περίπου 5 λεπτά μετά την τελευταία λειτουργία πλήκτρου.
*Ο ελεγκτής μπορεί να αποθηκεύσει 7 ομάδες αποτελεσμάτων μέτρησης και συνθηκών μέτρησης για μεταγενέστερη χρήση ή λήψη σε PC.
*Μετατροπή Μετρικού / Αυτοκρατορικού
Προδιαγραφές:
| Οθόνη |
4 ψηφία, 10 mm LCD, με μπλε φωτισμό
|
| Παράμετροι |
Ra, Rz, Rq, Rt |
| Εύρος μέτρησης |
Ra, Rq: 0.005-16.00um/0.020-629.9uinch
Rz,Rt: 0.020-160.0um/0.078-6299uinch
|
| Ακρίβεια |
Όχι περισσότερο από 10% |
| Διακύμανση τιμής εμφάνισης |
Όχι περισσότερο από 6% |
| Αισθητήρας |
Αρχή δοκιμής: Τύπος επαγωγής
Ακτίνα ακίδας ακίδας: 5μm
Υλικό ακίδας ακίδας: Διαμάντι
Δυναμομέτρηση ακίδας: 4mN(0.4gf)
Γωνία ακίδας: 90º
Κάθετη ακτίνα κεφαλής οδήγησης: 48mm
|
| Μέγιστη διαδρομή οδήγησης |
17.5mm/0.7inch |
| Μήκος αποκοπής (l) |
0.25mm/ 0.8mm / 2.5mm προαιρετικό |
| Συνθήκες λειτουργίας |
1-5L |
| Ταχύτητα οδήγησης |
μήκος δειγματοληψίας = 0.25mm Vt=0.135mm/s
μήκος δειγματοληψίας = 0.8mm Vt=0.5mm/s
μήκος δειγματοληψίας = 2.5mm Vt=1mm/s
επιστροφή Vt=1mm/s
|
|
Ψηφιακό φίλτρο προφίλ
|
Φιλτραρισμένο προφίλ: RC
Φιλτραρισμένο προφίλ: PC-RC
Φιλτραρισμένο προφίλ: Gauss
Μη φιλτραρισμένο προφίλ: D-P |
| Ανάλυση |
0.001um εάν η ένδειξη < 10 um(1~5) αποκοπές προαιρετικές0.1 um εάν η ένδειξη ≥100 um
Μήκος αξιολόγησης(1~5) αποκοπές προαιρετικέςΜπαταρία Li-ion
επαναφορτιζόμενη |
| Συνθήκες λειτουργίας |
Θερμοκρασία. 0~50 ℃, Υγρασία <80% |
| Μέγεθος & Βάρος |
140x57x48 mm (5.5x2.2x1.9 ίντσες), περίπου 420 g |

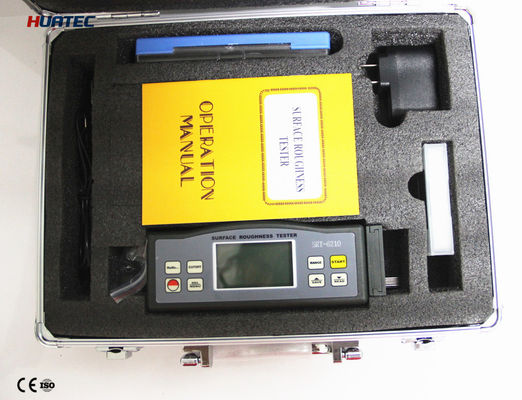

| Τυπική παράδοση: |
Κύρια μονάδα 1Θήκη μεταφοράς 1Τυπικός αισθητήρας 1Τυπική πλάκα δείγματος 1
|
| Τροφοδοτικό 1 |
Εγχειρίδιο λειτουργίας 1
|
Κατσαβίδι 1
Ρυθμιζόμενο πόδι 1
Προστατευτικό αισθητήρα 1
Προαιρετικά αξεσουάρ:
Καλώδιο και λογισμικό για RS-232
Επέκταση ράβδου
Υποστήριξη μέτρησης
Ειδική κεφαλή για αυλακώσεις, οπές και τρύπες
