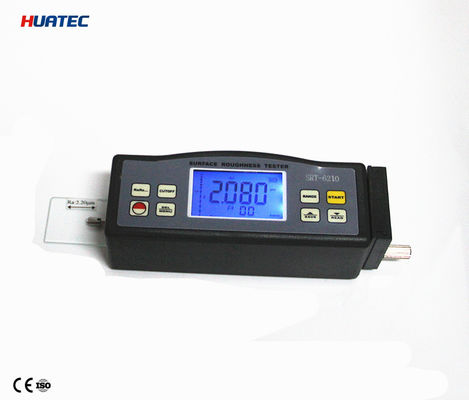

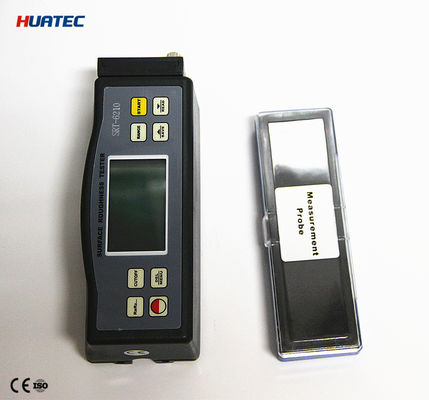

SRT-6210 Φορητός δοκιμαστής τραχύτητας επιφάνειας υψηλής ακρίβειας αισθητήρας επαγωγικότητας Ra Rz Rq Rt
Χαρακτηριστικά:
Το όργανο αυτό είναι συμβατό με τέσσερα πρότυπα χώρου για τη μέτρηση της τραχύτητας της επιφάνειας διαφόρων εξαρτημάτων που υποβάλλονται σε επεξεργασία από μηχανήματα, τον υπολογισμό των αντίστοιχων στοιχείων και τη σαφή απεικόνιση όλων των παραμέτρων μέτρησης.Κατά τη μέτρηση της τραχύτητας μιας επιφάνειας, ο αισθητήρας τοποθετείται στην επιφάνεια και στη συνέχεια γλιστρά ομοιόμορφα κατά μήκος της επιφάνειας με την κίνηση του μηχανισμού από τον οξύ ενσωματωμένο ανιχνευτή.Αυτή η τραχύτητα προκαλεί μετατόπιση του ανιχνευτή που έχει ως αποτέλεσμα την αλλαγή της επαγωγικής ποσότητας των περιτυλίκων επαγωγής, έτσι ώστε να παράγει αναλογικό σήμα, η οποία είναι ανάλογη με την τραχύτητα της επιφάνειας στο τέλος εξόδου του ευαίσθητου σε φάση ευθυγραμμιστή.
Το αποκλειστικό DSP επεξεργάζεται και υπολογίζει και στη συνέχεια εκδίδει τα αποτελέσματα των μετρήσεων σε LCD.
* Μέτρηση πολλών παραμέτρων: Ra, Rz, Rq, Rt
* Πολύ εξελιγμένος αισθητήρας επαγωγικότητας
* Τέσσερις μέθοδοι φιλτραρίσματος κυμάτων: RC, PC-RC, GAUSS και D-P
* Ενσωματωμένη επαναφορτιζόμενη μπαταρία ιόντων λιθίου και κυκλώματα ελέγχου υψηλής χωρητικότητας
* Μικρό μέγεθος, ελαφρύ βάρος και εύκολο στη χρήση
* Μπορεί να επικοινωνεί με υπολογιστή PC για στατιστικά, εκτύπωση και ανάλυση μέσω του προαιρετικού καλωδίου και του λογισμικού για την διεπαφή RS232C.
Ο δοκιμαστής μπορεί να απενεργοποιηθεί πατώντας το πλήκτρο ενεργοποίησης ανά πάσα στιγμή.το τεστάρ θα ενεργοποιηθεί από μόνο του περίπου 5 λεπτά μετά την τελευταία λειτουργία κλειδιού.
* Ο δοκιμαστής μπορεί να απομνημονεύσει 7 ομάδες αποτελεσμάτων μετρήσεων και συνθήκες μέτρησης για μεταγενέστερη χρήση ή λήψη στον υπολογιστή.
*Μετρική / Αυτοκρατορική μετατροπή
Προδιαγραφές:
| Εμφάνιση |
4 ψηφία, 10 mm LCD, με μπλε φως πίσω
|
| Παράμετροι |
Ra, Rz, Rq, Rt |
| Πεδίο μέτρησης |
Ra, Rq: 0.005-16.00um/0.020-629.9inches
Rz,Rt: 0.020-160.0um/0.078-6299inches
|
| Ακριβότητα |
Μέγιστο 10% |
| Διακυμάνσεις της τιμής εμφάνισης |
Μέγιστο 6% |
| Αισθητήρας |
Αρχή δοκιμής: τύπος επαγωγικότητας
Ράδιο της καρφίτσας του ανιχνευτή: 5μm
Υλικό της καρφίτσας ανιχνευτή: διαμάντι
Δυναμική μέτρηση του ανιχνευτή: 4mN ((0,4gf)
Γωνία ανάλυσης: 90o
Ψηλή ακτίνα της κεφαλής καθοδήγησης: 48 mm
|
| Μέγιστη ταχύτητα οδήγησης |
17.5mm/0.7 ίντσες |
| Διάστημα κοπής (l) |
0.25mm/ 0,8mm / 2,5mm προαιρετικά |
| Διάρκεια αξιολόγησης |
1-5L |
| Ταχύτητα οδήγησης |
μήκος δειγματοληψίας = 0,25 mm Vt=0,135 mm/s
μήκος δειγματοληψίας = 0,8 mm Vt=0,5 mm/s
μήκος δειγματοληψίας = 2,5 mm Vt=1 mm/s
Επιστροφή Vt=1 mm/s
|
|
Ψηφιακό φίλτρο προφίλ
|
Φιλτράρισμα προφίλ: RC
Φιλτράρισμα προφίλ: PC-RC
Φιλτραρισμένο προφίλ: Gauss
Μη φιλτραρισμένο προφίλ: D-P |
| Απόφαση |
0.001u m εάν λαμβάνεται ανάγνωση<10 μμ
0.01 μμ αν 10 μμ ≤αξιολόγηση<100 μμ
0.1 μm εάν η ένδειξη είναι ≥ 100 μm |
| Διάρκεια αξιολόγησης |
(από 1 έως 5) προαιρετικό |
| Δυναμική μπαταρία ιόντων λιθίου |
επαναφορτιζόμενο |
| Προϋποθέσεις λειτουργίας |
Θερμοκρασία 0~50°C,Η υγρασία < 80%
|
| Μέγεθος και βάρος |
140x57x48 mm (5,5x2,2x1,9 ίντσες), περίπου 420 g
|
Τυπική παράδοση:
Κεντρική μονάδα 1
Κουβαλάω την υπόθεση 1
Τυπικός αισθητήρας 1
Τυπική πλάκα δειγματοληψίας 1
Διορθωτής ρεύματος 1
Οδηγία λειτουργίας 1
Γυροκόλλημα 1
Ρυθμίσιμο πόδι 1
Προστάτης αισθητήρα 1
Προαιρετικά αξεσουάρ:
Υπηρεσίες υποδομής
Σκανδάλη επέκτασης
Υποστήριξη μετρήσεων
Ειδική αντλία για αυλακώσεις, τρύπες και τρύπες
