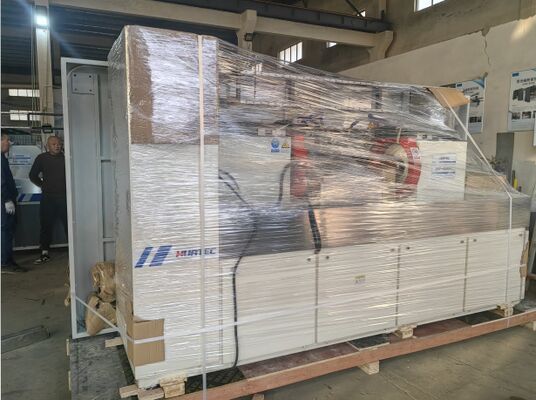

Μηχανή ελέγχου υγρών οριζόντιων μαγνητικών σωματιδίων
Η μηχανή MPI τύπου βρεγμένου πάγκου είναι βασικός εξοπλισμός που χρησιμοποιείται στις βιομηχανικές μη καταστροφικές δοκιμές (NDT) για τη συλλογική ανίχνευση ελαττωμάτων επιφάνειας και πλησίον της επιφάνειας σε σιδηρομαγνητικά υλικά.Έχει υψηλή αποτελεσματικότητα ανίχνευσης., τα αποτελέσματα είναι διαισθητικά και είναι κατάλληλο για σενάρια ελέγχου ποιότητας σε πολλούς κλάδους.
Κύριο σκοπός
Ανιχνεύουν επιφανειακά και σχεδόν επιφανειακά ελαττώματα σιδηρομαγνητικών υλικών (χάλυβα, σίδηρο, νικέλιο, κράματα κοβάλτου), όπως ρωγμές, πτυχές, ενσωματώσεις, πόρους, έλλειψη διείσδυσης κλπ.
Χρησιμοποιείται για την επιθεώρηση ποιότητας εργοστασίου, συντήρηση σε λειτουργία και επαλήθευση επισκευής πρώτων υλών, σφυρηλατημάτων, χύτευσης, μεταποιημένων μερών και συγκολλημένων μερών.

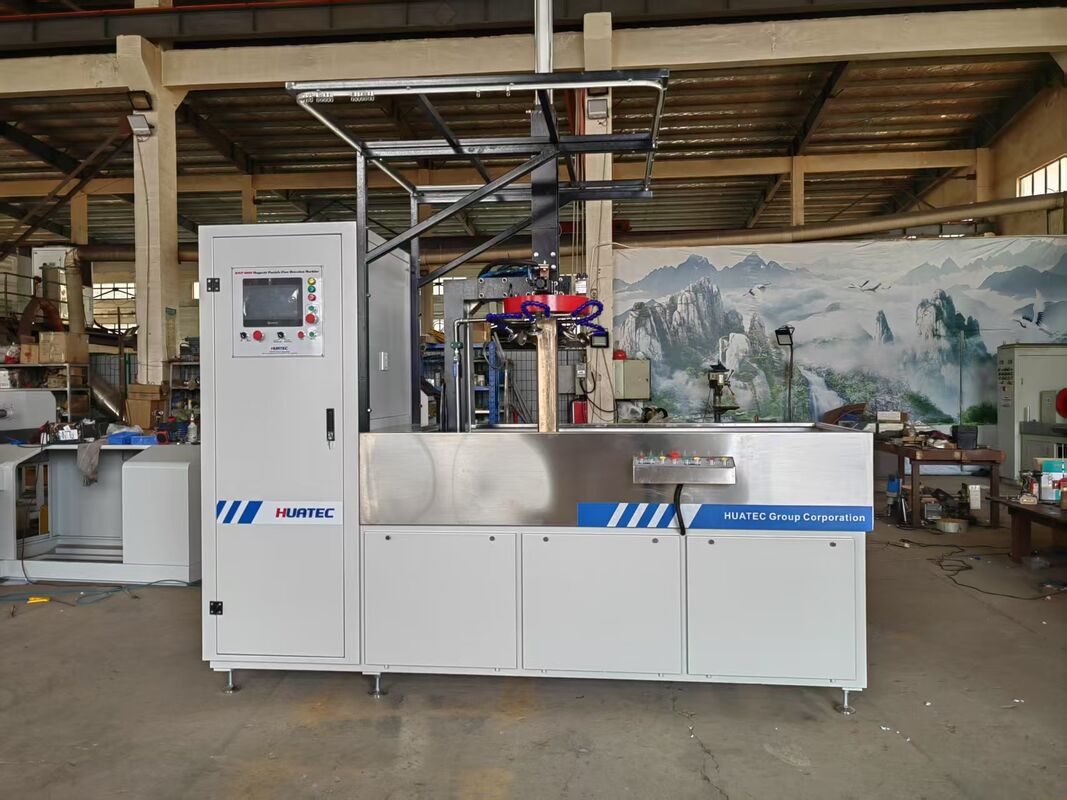

Ο ανιχνευτής σωματιδίων HMP-6000 τριπλής φάσης με πλήρες κύμα AC-DC φθοριούχου μαγνητικού είναι ένα είδος σταθερού
Πολυλειτουργικό ημιαυτόματο υγρό φθοριστικό μαγνητικό εξοπλισμό ανίχνευσης σωματιδίων AC-DC.
κατασκευασμένο με βάση την αρχή της μαγνητικοποίησης και κατασκευασμένο σύμφωνα με το πρότυπο
απαιτήσεις της μηχανής ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων JB/T8290-2011.
Το μηχάνημα αυτό είναι κατάλληλο για μη καταστροφικές δοκιμές της επιφάνειας και της κοντινής επιφάνειας εξαρτημάτων κατασκευασμένων από
σιδηρομαγνητικά υλικά όπως δακτυλιοειδή εξαρτήματα σε βιομηχανίες όπως μηχανήματα, αυτοκίνητα,
Το σύστημα αυτό μπορεί να ανιχνεύσει εξαιρετικά λεπτή ελαττώματα όπως ρωγμές.
και περιεκτικότητας σε σκουριά στην επιφάνεια και κοντά στην επιφάνεια των εξαρτημάτων που προκαλούνται από χύτευση, σφυρηλάτηση, συγκόλληση,
τέντωμα, σβήσιμο, άλεση και κόπωση.
| Τριφασικό συνεχές ρεύμα πλήρους κύματος |
DC 0-6000A |
| Μεταβλητό μαγνητικό ρεύμα |
Εναλλακτικός ρεύμα 0-6000A |
| Χρόνος μαγνητισμού |
0.5-9.9 δευτερόλεπτα ρυθμιζόμενο (ψηφιακή οθόνη χρόνου μαγνητισμού), με ακρίβεια 0,1 δευτερόλεπτα· |
| Μέθοδος μαγνητισμού |
Συνολικά 6 είδη συνθηκών μαγνητισμού, 1. περιφερειακό DC μονόδρομος, 2.
περιφερειακή εναλλακτική ροή ενιαίας κατεύθυνσης, 3. διαμήκη συνεχής ροή ενιαίας κατεύθυνσης, 4. διαμήκη εναλλακτική ροή ενιαίας κατεύθυνσης, 5.
Συνδυασμένη μαγνητοποίηση διαμήκους συνεχούς ρεύματος και περιμετρικού ρεύματος ρεύματος, 6.
διαμήκη AC & περιμετρική DC. |
| Συνεχή ρεύμα απομαγνητισμού υπερχαμηλής συχνότητας |
ΔΕΣ 6000A-0, προεπιλεγμένο ρεύμα, αυτόματα
αμβλύνει από την προεπιλεγμένη τιμή στο μηδέν· |
| ρεύμα απομαγνητισμού αμβλυντικής εναλλακτικής ροής |
Δρομολογημένο ρεύμα, αμβλύνει αυτόματα
από την προεπιλεγμένη τιμή στο μηδέν· |
| Η συχνότητα του ντεμαγνητιστικού ρεύματος συνεχούς ρεύματος χωρίζεται σε πέντε κατηγορίες |
0.39Hz(5), 0.78Hz(4), 1.56Hz(3),
2.34Hz(2), 3.12Hz(1) · |
| Επίδραση απομαγνητισμού |
Μειονεκτικότητα μετά την απομαγνητοποίηση ≤ 0,2mT· |
| Ευαισθησία ανίχνευσης |
πρότυπο AS5282 δοκιμαστικό τετράγωνο DC 3500A DC 9 τρύπες (σύμφωνα με την GJB 2028
και των προτύπων HB/Z72) · το δοκιμαστικό τεμάχιο AC τύπου Α αριθ. 2 εμφανίζεται σαφώς· |
| Μέθοδος διακόπτη ρεύματος μαγνητισμού |
Πνευματικό διακόπτη μαχαιριού |
| Τεχνητή μαγνητοποίηση |
σταθερός τύπος |
| Μέθοδος συμπίεσης |
μονοδιάστατη φαιματική συμπίεση |
| Ηλεκτρική τροφοδοσία |
Τριφασικό τετρασύρματο 380V 50Hz 250A. |
Αρχή λειτουργίας
Το μηχάνημα αυτό βασίζεται σε ένα μικρό βιομηχανικό προγραμματιζόμενο λογικό ελεγκτή (PLC) και σε ένα
Ενα προγραμματιζόμενο touch screen (PT) ως πυρήνα του, το οποίο ελέγχει διάφορες ενέργειες του συστήματος, όπως:
σφίξιμο, κίνηση του φωτιστικού, ψεκασμός μαγνητικής ανάρτησης, μαγνητοποίηση, χαλάρωση, κατεύθυνση ρεύματος 2
μπορεί να ολοκληρώσει όλες τις διαδικασίες ελέγχου εκτός από το φόρτωμα
και εκφόρτωσης και παρατήρησης ελαττωμάτων σύμφωνα με το καθορισμένο πρόγραμμα, και μπορεί να λειτουργεί
αυτόματα σε έναν κύκλο ή χειροκίνητα σε ένα βήμα.
Η μαγνητοποίηση του εργαστηρίου υιοθετεί μονόδρομο ή σύνθετο τρόπο μαγνητοποίησης, δηλαδή
περιμετρική μαγνητοποίηση και διαμήκη μαγνητοποίηση αντίστοιχα ή κυκλική.
