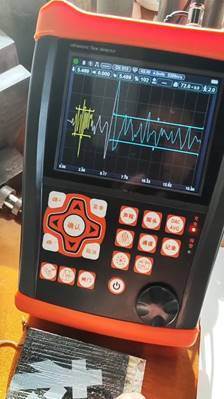

HFD-810 Ελεγκτής υπερήχων δεσμών Αδιάβροχος Δοκιμαστής προσκόλλησης πάχους στρώματος

HFD-810 Ελεγκτής Συγκόλλησης Υπερήχων Ελεγκτής Πάχους Αδιάβροχου Στρώματος Πρόσφυσης

Χαρακτηριστικά:

  Βασικές παράμετροι που ελέγχονται για το αδιάβροχο στρώμα: πάχος και πρόσφυση.

  Υποστηρίζει πλήρεις διαδικασίες ελέγχου. Εύκολο στη χρήση, επιτρέποντας την επιθεώρηση του αδιάβροχου στρώματος αμέσως μετά την εκκίνηση.

  Υποβοηθούμενη επιθεώρηση με απεικόνιση B-scan.

  Ρυθμός επανάληψης: 16–15000 Hz ρυθμιζόμενος με υψηλή ακρίβεια. Η σάρωση υψηλής ταχύτητας διασφαλίζει ότι δεν παραλείπονται ελαττώματα.

  Υψηλός λόγος σήματος προς θόρυβο, εξαιρετικά σταθερό κυματομορφόγραμμα και ειδικός σχεδιασμός κατά των παρεμβολών για αξιόπιστη λειτουργία σε δύσκολες συνθήκες.

  Μετατροπέας AD 12-bit, συμβατός με ανιχνευτές 25 MHz, παρέχοντας καθαρές λεπτομέρειες με υψηλή ευαισθησία και ανάλυση για μικροσκοπικά ελαττώματα.

  Αυτόματη ανάλυση και αξιολόγηση της απόδοσης του ανιχνευτή και δημιουργία αναφοράς αξιολόγησης ανιχνευτή.

  Λειτουργία μέτρησης πάχους υψηλής ακρίβειας.

  Ασύρματη μετάδοση Bluetooth. Δημιουργία και εκτύπωση αναφοράς εντοπισμού ελαττωμάτων επί τόπου μέσω εφαρμογής για κινητά.

  Οι αναφορές εντοπισμού ελαττωμάτων μπορούν να εξαχθούν απευθείας ως επεξεργάσιμα αρχεία PDF χωρίς ειδικό λογισμικό.

  Το όργανο υποστηρίζει αυτόματη αναβάθμιση μέσω μονάδας USB flash, βολικό και αποτελεσματικό.

  Βαθμολογία προστασίας IP65, στιβαρό, αδιάβροχο και ανθεκτικό στη σκόνη. Το στήριγμα απόσβεσης επιτρέπει τη ρύθμιση σε οποιαδήποτε γωνία.

 Μία μπαταρία παρέχει 15 ώρες συνεχούς λειτουργίας, 3 ώρες γρήγορης φόρτισης και υποστηρίζει ανεξάρτητη φόρτιση. Δύο μπαταρίες επιτρέπουν αδιάκοπη εργασία.

Τεχνικές Προδιαγραφές

Σημείωση: Όλοι οι παραπάνω δείκτες μετρώνται με συχνότητα ανιχνευτή 2.5 MHz και λειτουργία ανίχνευσης πλήρους κύματος.

Λειτουργίες

  Αυτόματη βαθμονόμηση: Αυτόματη βαθμονόμηση με ένα πλήκτρο για εύκολη λειτουργία. Αυτόματη βαθμονόμηση σημείου μηδέν του ανιχνευτή, τιμής Κ, μπροστινού άκρου και ταχύτητας ήχου υλικού.

  Αυτόματη εμφάνιση θέσης ηχούς ελαττώματος: βάθος d, οριζόντιο p, απόσταση s, πλάτος, ισοδύναμη τιμή dB, διάμετρος φ.

  Λειτουργίες όπως αυτόματο κέρδος, περίγραμμα ηχούς και μνήμη κορυφής βελτιώνουν την αποδοτικότητα εντοπισμού ελαττωμάτων.

  Υπολογισμός τιμής φ: Για επιθεώρηση σφυρηλάτησης με ευθύ ανιχνευτή, αυτόματη μετατροπή σε τιμή διαμέτρου φ κατά τον εντοπισμό του μέγιστου ηχούς ελαττώματος. Υποστηρίζεται ο υπολογισμός μεγάλων επίπεδων πυθμένων.

  500 ανεξάρτητα κανάλια εντοπισμού ελαττωμάτων (επεκτάσιμα), ελεύθερη εισαγωγή και αποθήκευση προτύπων εντοπισμού ελαττωμάτων για οποιαδήποτε βιομηχανία, χωρίς την ανάγκη μεταφοράς δοκιμαστικών μπλοκ επί τόπου.

  Αποθήκευση και αναπαραγωγή έως και 1000 κυματομορφών και δεδομένων A-scan (επεκτάσιμα).

  Υποστηρίζεται εξωτερική μονάδα U disk. Η εσωτερική αποθήκευση μπορεί να εξαχθεί ανά πάσα στιγμή και απεριόριστα αρχεία εντοπισμού ελαττωμάτων μπορούν να αποθηκευτούν απευθείας.

  B-scan: Σάρωση σε πραγματικό χρόνο και εμφάνιση διατομής, δείχνοντας το σχήμα του ελαττώματος για πιο διαισθητικά αποτελέσματα.

  20 ενσωματωμένα πρότυπα εντοπισμού ελαττωμάτων, υποστηρίζει ελεύθερη εισαγωγή οποιουδήποτε βιομηχανικού προτύπου.

  Ρυθμιζόμενο πλάτος και ένταση παλμού εκπομπής.

  Επικοινωνία Bluetooth με κινητά τηλέφωνα και υπολογιστές για διαχείριση αναφορών εντοπισμού ελαττωμάτων.

  Τροφοδοτείται από μπαταρία λιθίου υψηλής απόδοσης, ασφαλή και φιλική προς το περιβάλλον. Η τυπική έκδοση υποστηρίζει πάνω από 12 ώρες συνεχούς λειτουργίας. Η προαιρετική έκδοση επεκτείνεται στις 15 ώρες.

  Καταγραφή ρολογιού σε πραγματικό χρόνο: Παρακολούθηση, καταγραφή και αποθήκευση της πραγματικής ημερομηνίας και ώρας της επιθεώρησης.

  Ψηφιακή καταστολή χωρίς επίδραση στο κέρδος και τη γραμμικότητα.

  Αντιστάθμιση κέρδους: Διόρθωση εξασθένησης dB που προκαλείται από τραχύτητα επιφάνειας, επιθεώρηση μεγάλων αποστάσεων σε παχιά τεμάχια εργασίας κ.λπ.

  Διόρθωση καμπυλότητας: Για καμπύλα τεμάχια εργασίας, εμφάνιση της περιφερειακής θέσης και του βάθους των ελαττωμάτων σε πραγματικό χρόνο.

  Δύο τρόποι εισόδου: γωνία και τιμή Κ.

  Ανάλυση αριθμού ηχούς.

  Κωδικοποίηση ηχούς: Εμφάνιση 1–9 ηχών σε διαφορετικά χρώματα για εύκολο εντοπισμό ελαττωμάτων.

  Πάγωμα και ξεπάγωμα οθόνης.

  Γέμισμα κυματομορφής.

  Ένδειξη κατάστασης τροφοδοσίας.

  Σήμα λήψης.

  Σήμανση χρώματος κυματομορφής εντός πύλης.

  Επέκταση πύλης.

Τυπικά αξεσουάρ

  Κύρια μονάδα: 1 τεμ.

  Ειδικός ευθύς ανιχνευτής για αδιάβροχο στρώμα: 1 τεμ.

  Ευθύς ανιχνευτής DTM5: 1 τεμ.

  Τροφοδοτικό 9V: 1 τεμ.

  Καλώδιο ανιχνευτή: 1 τεμ.

  Κουτί συσκευασίας προϊόντος: 1 τεμ.

  Εγχειρίδιο χρήστη: 1 τεμ.

  Πιστοποιητικό συμμόρφωσης, λίστα συσκευασίας, κάρτα εγγύησης: 1 σετ.

  Εφαρμογή για κινητά υπερηχητικού ανιχνευτή ελαττωμάτων: 1 σετ.

  Λουράκι καρπού οργάνου: 1 τεμ.

Προαιρετικά αξεσουάρ

  Τυπικό μπλοκ δοκιμής.

  Άλλοι τύποι ανιχνευτών.

  Άλλα καλώδια ανιχνευτών.

  Σύζευξη.

  Εκτυπωτής Bluetooth.
