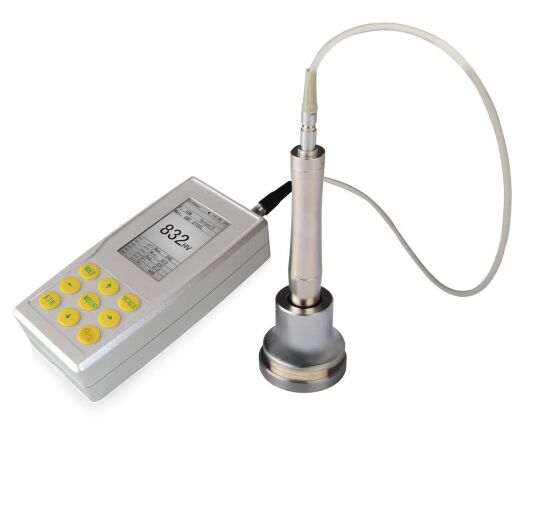

136° Βίκερς Διαμαντένιο ελκυστήρα υπερηχητικής σκληρότητας
Χαρακτηριστικά:
●Τα μειονεκτήματα είναι προφανή για τη μέτρηση σκληρότητας που χρησιμοποιείται συνήθως όπως Brinell, Rockwell, Vickers, Leeb, κλπ.
● Η Ροκγουέλ και η Μπρίνελ, με την ισχυρή δύναμη φόρτωσης και τη μεγάλη εσοχή, οδηγούν σε σοβαρή καταστροφή στην επιφάνεια του δείγματος.
● Οι μηχανές Vickers εφαρμόζουν οπτική μέτρηση, αλλά μόνο οι επαγγελματίες τεχνικοί μπορούν να λειτουργήσουν ομαλά, αδύνατον να μετρηθεί η σκληρότητα του βαρέους εργαστηρίου, των εγκατεστημένων μηχανημάτων και των μόνιμα συναρμολογημένων εξαρτημάτων.
● Δοκιμαστής σκληρότητας Leeb εφαρμόζουν μέθοδο ανάκαμψης και έμμεση μέθοδο για τη μέτρηση σκληρότητας, εύκολα οδηγούν σε μεγάλη απόκλιση όταν μετατρέπονται σε κλίμακες Brinell, Rockwell και Vickers.
● Ο δοκιμαστής υπερηχητικής σκληρότητας HUH-5E εφαρμόζει μέθοδο υπερηχητικής εμποδίου επαφής για τη συγκριτική μέτρηση σκληρότητας για δοκιμαστικά κομμάτια, με πλεονεκτήματα υψηλής ακρίβειας, αποτελεσματικότητας,φορητή και εύκολη λειτουργία.
● Ο υπερηχητικός δοκιμαστής σκληρότητας HUH-5E χρησιμοποιείται ευρέως για τη μέτρηση της σκληρότητας των μικρών σφυρηλατημάτων, των χυτών υλικών, της επιθεώρησης συγκόλλησης, της ζώνης που επηρεάζεται από τη θερμότητα, των σφυρηλατημάτων και των καλούπιων, των μορφών, των πιεστών,Τμήματα με λεπτό τοίχωμα, ρυμουλκούμενα, πλάγια δόντια κλπ.
Ειδικότητες χειροκίνητων ανιχνευτών:
● Εισαγωγή της τελευταίας τεχνολογίας υπερήχων αισθητήρων
● Αποκτήστε ακριβή τιμή σκληρότητας χωρίς βοηθητικές συσκευές
● Υποστήριξη ταχείας μέτρησης 360°
● Εξαιρετική ανθρώπινη μηχανική σχεδίαση εύκολη στην κατοχή
● Η κατάλληλη διάμετρος και το βάρος του ανιχνευτή είναι εύκολο να ελέγχεται
● Γρήγορη και ακριβής μέτρηση της άκρης και της σταθερής θέσης του δείγματος
● Μικροεξάρθρωση, μη καταστροφική για το δείγμα
Προδιαγραφές:
| Ονομασία του προϊόντος |
ΔΕΠΔοκιμαστής υπερήχων σκληρότητας |
| Σχήμα |
HUH-5E |
| Δύναμη φόρτωσης |
10N Μηχανοκίνητος ανιχνευτής |
| Εισέκτης |
136° Βίκερς Διαμαντένιο εμβολιαστή |
| Πεδίο μέτρησης |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3;Mpa: 255-2180N/mm
|
| Μετρώντας την Ακριβότητα |
HV:± 3%HV· HRC:± 1,5HRC· HB:± 3%HB· HLD:± 5HLD· |
| Κατεύθυνση μέτρησης |
Υποστήριξη 360° |
| Αποθήκευση δεδομένων |
Για την αποθήκευση 1000 ομάδων δεδομένων μέτρησης και 20 ομάδων δεδομένων βαθμονόμησης |
| Κλίμακα σκληρότητας |
HV,HB,HRC, HLD |
| Εμφάνιση δεδομένων |
Δύναμη φόρτωσης, χρόνος δοκιμής, αποτέλεσμα δοκιμής, μέσος όρος,
Μέγιστη, ελάχιστη, απόκλιση και κλίμακα μετατροπής. |
| Δείκτης σκληρότητας |
Εικονική οθόνη LCD |
| Περιβάλλον λειτουργίας |
Θερμοκρασία: -10°C ~ 50°C, υγρασία: 30% ~ 80%R.H. |
| Δραστηριακή τάση |
Συνεχή 6V |
| Διάμετροι οργάνου |
160x80x31 χιλιοστά |
| Καθαρό βάρος |
Περίπου 500 g ((χωρίς ανιχνευτή) |
Τυπική παράδοση:
| Τυπική παράδοση |
ποσότητα |
Τυπική παράδοση |
ποσότητα |
Τυπική παράδοση |
ποσότητα |
Τυπική παράδοση |
ποσότητα |
| Η κύρια μονάδα HUH-5E |
1 |
Διάδρομο ανίχνευσης |
1 |
Αντιδοντική θήκη |
1 |
Εγχειρίδιο λειτουργίας στα αγγλικά |
1 |
| 10N Μηχανοκίνητος ανιχνευτής |
1 |
Διάταξη |
1 |
Γύρισμα |
1 |
Κάρτα εγγύησης |
1 |
| Τυποποιημένο μπλοκ Rockwell |
1 |
Διάταξη USB |
1 |
Πιστοποιητικό προσόντων |
1 |
Κατάλογος συσκευασίας |
1 |
Εγχειρίδιο προδιαγραφών ανίχνευσης:
| Τύπος ανιχνευτή |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Δύναμη δοκιμής |
10N |
20N |
50N |
98N |
| Διάμετρος |
22 χιλιοστά |
22 χιλιοστά |
22 χιλιοστά |
22 χιλιοστά |
| Διάρκεια |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
| Διάμετρος ταλαντωτικής ράβδου |
20,4 mm |
20,4 mm |
3 χιλιοστά |
3 χιλιοστά |
| Ακατέργαστη επιφάνεια μέτρησης |
Ra<3,2um |
Ρα<5um |
Ra<10um |
Ra<15um |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
Προδιαγραφές μηχανοκίνητης ανίχνευσης:
| Τύπος ανιχνευτή |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Δύναμη δοκιμής |
3N |
5N |
8N |
10N |
| Διάμετρος |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
| Διάρκεια |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Διάμετρος ταλαντωτικής ράβδου |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
Προδιαγραφές μπλοκ:
| Πεδίο σκληρότητας |
Ομοιομορφία |
Ακατέργαστη |
Διάσταση |
| (28~35) HRC |
±1,5HRC |
Ra=0,02um |
Ø90x16mm |
| (38~43) HRC |
±1,5HRC |
Ra=0,02um |
Ø90x16mm |
| (48~53) HRC |
±1,5HRC |
Ra=0,02um |
Ø90x16mm |
| (58~63) HRC |
±1,5HRC |
Ra=0,02um |
Ø90x16mm |
| (300~500) HV1 |
± 3%HV |
Ra=0,02um |
Ø90x16mm |
| (300~500)HV5 |
± 3%HV |
Ra=0,02um |
Ø90x16mm |
Προδιαγραφές δαχτυλιδιών υποστήριξης:
| Όνομα δαχτυλιδιού υποστήριξης |
Δαχτυλίδι υποστήριξης σχεδίου |
Μικρό δαχτυλίδι στήριξης κυλίνδρου |
Μεγάλο δαχτυλίδι στήριξης κυλίνδρου |
| Εφαρμογή |
Σχεδιάστε το τεστ κομμάτι |
Διάμετρος 8-22 mm |
Διάμετρος 16-80 mm Δοκιμαστικό |
Κατευθυντήριες γραμμές για την επιλογή και τη χρήση των οργάνων UCI:
| Φορτίο |
Σχήμα |
Χαρακτηριστικά |
Τυπικές εφαρμογές |
| 98N |
Τυπικό μήκος (χειροκίνητο) |
Σχετικά μεγάλη εσοχή· απαιτεί ελάχιστη επιφάνεια
προετοιμασία
|
Μικρές σφυρηλατήσεις, χύτευμα, επιθεώρηση συγκόλλησης, HAZ |
| 50N |
Τυπικό μήκος (χειροκίνητο)
Επεκτάμενο μήκος (χειροκίνητο)
Σύντομη ανίχνευση (χειροκίνητη)
|
Για γενική χρήση
30 mm παρατεταμένο μήκος
Μειωμένο μήκος (90 mm); ηλεκτρονικά μέσα σε ξεχωριστό περίβλημα
|
Μέρη μηχανών, σκληρυμένα με επαγωγή ή καρμπουρισμένα, για
παραδείγματος χάριν, άξονες καμμών, επιθεώρηση συγκόλλησης τουρμπίνων, HAZ
Μέτρηση σε αυλακώσεις, στις πλευρές και στις ρίζες των δοντιών των γρανάζων
Άλλα είδη, με εσωτερικό τοίχωμα σωλήνων, με Ø > 90 mm
|
| 10N |
Τυπικό μήκος (χειροκίνητο)
Επεκτάμενο μήκος (χειροκίνητο)
Σύντομη ανίχνευση (χειροκίνητη)
|
Το φορτίο είναι εύκολο να εφαρμοστεί και παρέχει έλεγχο για δοκιμές σε ακτίνες οξείας
30 mm παρατεταμένο μήκος
Μειωμένο μήκος (90 mm); ηλεκτρονικά μέσα σε ξεχωριστό περίβλημα
|
Τεχνουργήματα και καλούπια για την τυποποίηση με νιτρικό ιόν, μολύβια, πρέσες,
Τμήματα με λεπτό τοίχωμα
Συσκευές και συσκευές για την κατασκευή οδοντωτών συστημάτων
Άλλα είδη, με εσωτερικό τοίχωμα σωλήνων, με Ø > 90 mm
|
| 8 N |
Στυλ κινητήρα ανιχνευτή |
Το φορτίο εφαρμόζεται από ελεγκτή |
Τελειωμένα εξαρτήματα ακριβείας, γρανάζια, δρομολόγια ρυμουλκούμενων |
| 3 N |
Στυλ κινητήρα ανιχνευτή |
Το φορτίο εφαρμόζεται από εφοδιασμό με κινητήρα. |
Τρίχες στρώσεις, π.χ. χαλκού ή χρωμίου σε χάλυβα
κυλίνδρες·
Κύλινδροι περιστροφικής βαφής από χαλκό·
Επικάλυψη, θωρακισμένα μέρη
|
| 1 N |
Στυλ κινητήρα ανιχνευτή |
Το φορτίο εφαρμόζεται από εφοδιασμό με κινητήρα. |
Τεχνές στρώσεις και επικαλύψεις |
Δοκιμαστικό σταθμό HU-100:
| Στάδιο δοκιμής |
HU-100 |
| Υλικό |
Ατσάλι ατσάλι |
| Βάρος |
80,8 κιλά |
| Διάσταση ((LxWxH) |
200 x 200 x 332 mm |
