HEF-17B πάχος τοιχώματος μεταλλικού σωλήνα έξω από την ανίχνευση ρεύματος Eddy Pulse

Όργανο Ανίχνευσης Δινορρευμάτων Παλμού HEF-17B

1. Μοντέλο και Διαμόρφωση

2. Σύντομη εισαγωγή

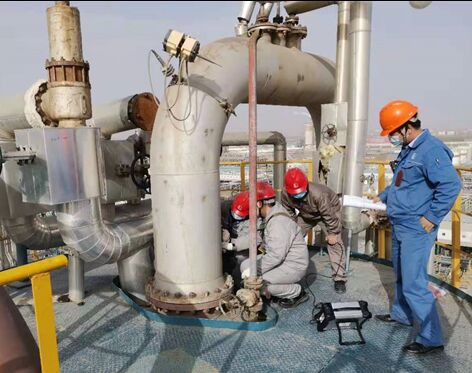

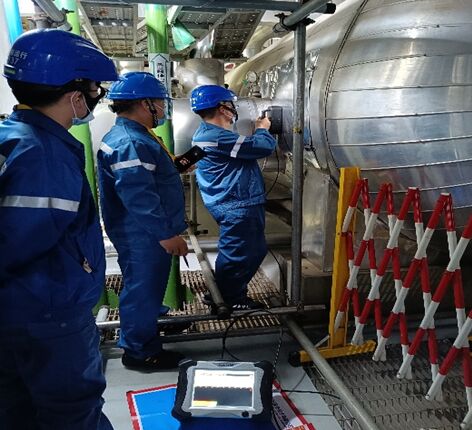

Ο εξοπλισμός μπορεί να χρησιμοποιηθεί για επιθεώρηση εν λειτουργία του εξωτερικού στρώματος επένδυσης του τοιχώματος μεταλλικών σωλήνων, αντί για παραδοσιακά κίνητρα ημιτονοειδούς ρεύματος σε παλμικό ρεύμα, παλμικό μαγνητικό πεδίο έξω από τον αγωγό, ο αγωγός στον αισθητήρα παλμικού δινορρευμάτων, μετρώντας τη διαδικασία εξασθένησης του παλμικού ηλεκτρομαγνητικού πεδίου δινορρευμάτων, για την αξιολόγηση του βαθμού διάβρωσης του πάχους του τοιχώματος του σωλήνα. Σε σύγκριση με την παραδοσιακή μέθοδο ανίχνευσης πάχους τοιχώματος:χωρίς γυάλισμα, χωρίς σύζευξη, συνεχής σάρωση εξοπλισμού εν λειτουργία, μπορεί να βελτιώσει σημαντικά την αποδοτικότητα ανίχνευσης.

Σε σύγκριση με τη συμβατική τεχνολογία δοκιμών παλμικών δινορρευμάτων:χαρακτηριστικά ακριβούς σάρωσης:λιγότερη παρεμβολή από περιβαλλοντικούς παράγοντες, υψηλή αποδοτικότητα ανίχνευσης, υψηλότερη ανάλυση (μπορεί να βρει μικρή διάβρωση, ο ρυθμός χαμένων ανιχνεύσεων είναι εξαιρετικά χαμηλός), κατάλληλο για ανίχνευση διάβρωσης σε μέρη υψηλού κινδύνου χωρίς στρώμα επικάλυψης (χωρίς ή μετά την αφαίρεση) ή λεπτό στρώμα επικάλυψης (λιγότερο από 300mm αντιδιαβρωτικό στρώμα επικάλυψης, κ.λπ.), για παράδειγμα: σωληνώσεις διεργασιών εργοστασίων παραγωγής, τοίχος νερού, σωλήνας κλιβάνου, σωλήνας μικρής σύνδεσης, αγκώνας, Τ, κ.λπ.

3. Λειτουργικά χαρακτηριστικά

• ★Υπάρχουν πλήκτρα συντόμευσης και οθόνη LCD στον ανιχνευτή, οι οποίοι μπορούν να εμφανίζουν την κατάσταση λειτουργίας και τα δεδομένα ανίχνευσης σε πραγματικό χρόνο, και η αποδοτικότητα εργασίας βελτιώνεται σημαντικά χωρίς συχνή λειτουργία της κεντρικής μονάδας κατά τη διαδικασία ανίχνευσης.
• ★Ο ανιχνευτής υιοθετεί τεχνολογία ηλεκτρονικής εστίασης, η οποία έχει υψηλότερη χωρική ανάλυση, μεγαλύτερη αναγνώριση και ισχυρότερη ικανότητα κατά των παρεμβολών για τοπικά ελαττώματα διάβρωσης.
• Δεν είναι ευαίσθητο στο σχήμα των ελαττωμάτων, μπορεί να ανιχνεύσει τη διάβρωση του πάχους του τοιχώματος ή άλλα ελαττώματα μείωσης πάχους μεταλλικών μελών "με στρώμα κάλυψης (στρώμα μόνωσης, στρώμα ψύξης, προστατευτικό στρώμα, κ.λπ.)".
• Οι επιθεωρήσεις μπορούν να γίνουν όταν ο εξοπλισμός λειτουργεί (Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υλικά εντός του εξοπλισμού κ.λπ.).
• Υλικά που ανιχνεύθηκαν: Ανίχνευση υπολειπόμενων παχών τοιχώματος σιδηρομαγνητικών μεταλλικών υλικών όπως ανθρακούχος χάλυβας, χάλυβας χαμηλής κραματοποίησης.
• ★Μπορεί επίσης να ανιχνεύσει τα υπολειπόμενα πάχη τοιχώματος από ανοξείδωτο χάλυβα, κράμα αλουμινίου και άλλα μη σιδηρομαγνητικά μεταλλικά υλικά.
• Σχήμα πλάκας σωλήνα: Πλάκα, ευθύς σωλήνας, αγκώνας, δεξαμενή.
• Υλικά στρώματος επένδυσης: μη αγώγιμα, μη μαγνητικά υλικά (αμίαντος, αφρός κ.λπ.), μεταλλικό πλέγμα, φύλλο σιδήρου, φύλλο αλουμινίου και άλλα μεταλλικά προστατευτικά στρώματα.
• Υβριδικό τροφοδοτικό AC/DC, ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου, συνεχής λειτουργία για πάνω από 4 ώρες.
• Πλήρως σφραγισμένος σχεδιασμός IP64 κατά της σκόνης και των πιτσιλιών, σχεδιασμός από καουτσούκ σιλικόνης κατά της πτώσης και των κραδασμών, πιο κατάλληλος για σκληρές συνθήκες εργασίας.

4. Τεχνικές παράμετροι

• Μέγιστο ύψος ανύψωσης: 300mm
• Μέγιστο πάχος τοιχώματος ανίχνευσης: 2~45mm
• Διάμετρος σωλήνα: ≥20mm
• Το πάχος του μεταλλικού προστατευτικού στρώματος: ≤1mm
• ★Επαναλαμβανόμενη ακρίβεια ανίχνευσης: 2%
• ★Ευαισθησία ανίχνευσης ελαττωμάτων διάβρωσης: 5% (όγκος)
• Ταχύτητα μέτρησης: 15~0.5 φορές/δευτ. (μειώνεται με την αύξηση του μετρούμενου πάχους τοιχώματος)
• Το μήκος του καλωδίου ανιχνευτή: 3μ, 10μ (προαιρετικό)
• ★Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου, συνεχής λειτουργία ≥4 ώρες.
• ★Μέγεθος και Βάρος: Κεντρική μονάδα: L290×W220×H95mm≤3.8kg, Τύπος P1/μικρός ανιχνευτής: L106×W61×H52mm 0.5kg, Τύπος P2/μεσαίος ανιχνευτής:L148×W73×H192mm 1kg,Τύπος P3/μεγάλος ανιχνευτής L196×W100×H62.5mm 1.5kg
• Θερμοκρασία του υπό δοκιμή μέσου: -200～800℃
• Θερμοκρασία επαφής ανιχνευτή: -50～+200℃
• Θερμοκρασία λειτουργίας κεντρικής μονάδας: -10℃～+50℃
• Υγρασία: ≤85%R.H
• Τροφοδοτικό προσαρμογέα: Μονοφασικό AC100~240V/1.7A, 50/60Hz, Έξοδος DC20V/5A
• Κατανάλωση ισχύος: ≤38VA

5. Λίστα συσκευασίας

• Κύρια μονάδα (συμπεριλαμβανομένου καλωδίου δεδομένων, φορτιστή, καλωδίου ανιχνευτή 3μ) 1 Σετ
• Ανιχνευτής υψηλής ανάλυσης για γυμνό σωλήνα από ανθρακούχο χάλυβα (C.S συμπεριλαμβανομένης της λαβής) 1 Τεμάχιο
• Ανιχνευτής από ανθρακούχο χάλυβα (C.S: μικρός, μεσαίος, μεγάλος) 1 Ομάδα
• Εγχειρίδιο λειτουργίας 1 Βιβλίο
• Πιστοποιητικό βαθμονόμησης HUATEC 1 Αντίγραφο
• Θήκη/τσάντα οργάνου 1 Τεμάχιο
