Όργανο ανίχνευσης δινορρευμάτων παλμών HEF-17B
1 Μοντέλο και Διαμόρφωση
| Στοιχείο |
Όνομα |
Μονάδα |
Ποσότητα |
|
Σημειώσεις |
| 1 |
Κύρια μονάδα (συμπεριλαμβανομένου καλωδίου δεδομένων, φορτιστή, καλωδίου ανιχνευτή 3μm) |
Σετ |
1 |
|
|
| 3 |
Ανιχνευτής ανθρακούχου χάλυβα (C.S: μικρός, μεσαίος, μεγάλος) |
Ομάδα |
1 |
|
|
2 Σύντομη εισαγωγή

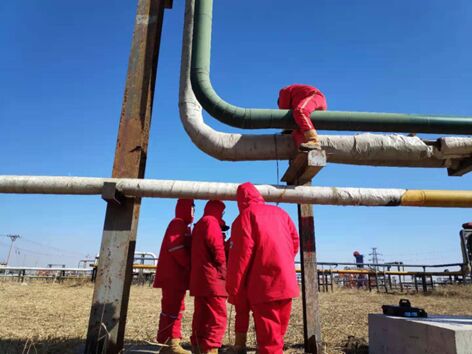

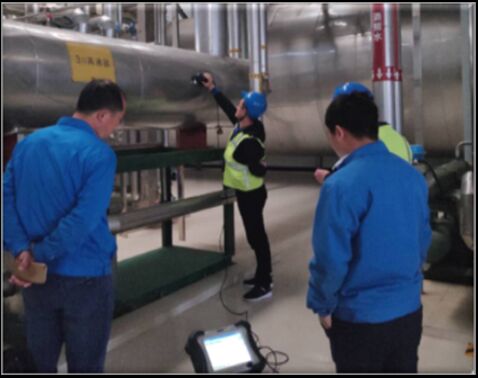

Ο εξοπλισμός μπορεί να χρησιμοποιηθεί για επιθεώρηση εν λειτουργία του πάχους τοιχώματος μεταλλικών σωλήνων έξω από το στρώμα επένδυσης, αντί για παραδοσιακά κίνητρα ημιτονοειδούς ρεύματος σε παλμικό ρεύμα, παλμικό μαγνητικό πεδίο έξω από τον αγωγό, στον αισθητήρα παλμικών δινορρευμάτων, μετρώντας τη διαδικασία εξασθένησης του παλμικού ηλεκτρομαγνητικού πεδίου δινορρευμάτων, για την αξιολόγηση του βαθμού διάβρωσης του πάχους του τοιχώματος του σωλήνα. Σε σύγκριση με την παραδοσιακή μέθοδο ανίχνευσης πάχους τοιχώματος: χωρίς γυάλισμα, χωρίς σύζευξη, συνεχής σάρωση εξοπλισμού εν λειτουργία, μπορεί να βελτιώσει σημαντικά την αποδοτικότητα ανίχνευσης.
Σε σύγκριση με τη συμβατική τεχνολογία δοκιμών παλμικών δινορρευμάτων, χαρακτηριστικά ακριβούς σάρωσης: λιγότερη παρεμβολή από περιβαλλοντικούς παράγοντες, υψηλή αποδοτικότητα ανίχνευσης, υψηλότερη ανάλυση (μπορεί να βρει μικρή διάβρωση, ο ρυθμός χαμένης ανίχνευσης είναι εξαιρετικά χαμηλός), κατάλληλο για ανίχνευση διάβρωσης σε τμήματα υψηλού κινδύνου χωρίς στρώμα επίστρωσης (χωρίς ή μετά την αφαίρεση) ή λεπτό στρώμα επίστρωσης (λιγότερο από 300mm αντιδιαβρωτικό στρώμα επίστρωσης, κ.λπ.), για παράδειγμα: σωλήνες διεργασιών εργοστασίων παραγωγής, τοίχος νερού, σωλήνας κλιβάνου, σωλήνας μικρής σύνδεσης, αγκώνας, τριπλό, κ.λπ.
3 Λειτουργικά χαρακτηριστικά
l ★Υπάρχουν πλήκτρα συντόμευσης και οθόνη LCD στον ανιχνευτή, η οποία μπορεί να εμφανίζει την κατάσταση λειτουργίας και τα δεδομένα ανίχνευσης σε πραγματικό χρόνο, και η αποδοτικότητα εργασίας βελτιώνεται σημαντικά χωρίς συχνή λειτουργία της κεντρικής μονάδας κατά τη διαδικασία ανίχνευσης.
l ★Ο ανιχνευτής υιοθετεί τεχνολογία ηλεκτρονικής εστίασης, η οποία έχει υψηλότερη χωρική ανάλυση, μεγαλύτερη αναγνώριση και ισχυρότερη ικανότητα κατά των παρεμβολών για τοπικά ελαττώματα διάβρωσης.
l Δεν είναι ευαίσθητο στο σχήμα των ελαττωμάτων, μπορεί να ανιχνεύσει τη διάβρωση του πάχους του τοιχώματος ή άλλα ελαττώματα μείωσης πάχους μεταλλικών μελών "με στρώμα κάλυψης (στρώμα μόνωσης, στρώμα ψύξης, προστατευτικό στρώμα, κ.λπ.)".
l Οι επιθεωρήσεις μπορούν να γίνουν όταν ο εξοπλισμός λειτουργεί (Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υλικά στον εξοπλισμό κ.λπ.).
l Ανιχνευόμενα υλικά: Ανίχνευση υπολειπόμενου πάχους τοιχώματος σιδηρομαγνητικών μεταλλικών υλικών όπως ανθρακούχος χάλυβας, χάλυβας χαμηλής κραματοποίησης.
l ★Μπορεί επίσης να ανιχνεύσει το υπολειπόμενο πάχος τοιχώματος από ανοξείδωτο χάλυβα, κράμα αλουμινίου και άλλα μη σιδηρομαγνητικά μεταλλικά υλικά.
l Σχήμα πλάκας σωλήνα: Πλάκα, ευθύς σωλήνας, αγκώνας, δεξαμενή.
l Υλικά στρώματος επένδυσης: μη αγώγιμα, μη μαγνητικά υλικά (αμίαντος, αφρός κ.λπ.), μεταλλικό πλέγμα, φύλλο σιδήρου, φύλλο αλουμινίου και άλλα μεταλλικά προστατευτικά στρώματα.
l Υβριδικό τροφοδοτικό AC/DC, ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου που λειτουργεί συνεχώς για πάνω από 4 ώρες.
l Πλήρως σφραγισμένος σχεδιασμός IP64 κατά της σκόνης και των πιτσιλιών, σχεδιασμός από καουτσούκ σιλικόνης κατά της πτώσης και κατά των κραδασμών, πιο κατάλληλος για σκληρές συνθήκες εργασίας.
4 Τεχνικές παράμετροι
l Μέγιστο ύψος ανύψωσης: 300mm
l Μέγιστο πάχος τοιχώματος ανίχνευσης: 2~45mm
l Διάμετρος σωλήνα: ≥20mm
l Το πάχος του μεταλλικού προστατευτικού στρώματος: ≤1mm
l ★Ακρίβεια επαναλαμβανόμενης ανίχνευσης: 2%
l ★Ευαισθησία ανίχνευσης ελαττωμάτων διάβρωσης: 5% (όγκος)
l Ταχύτητα μέτρησης: 15~0,5 φορές/δευτ. (μειώνεται με την αύξηση του μετρούμενου πάχους τοιχώματος)
l Το μήκος του καλωδίου ανιχνευτή: 3μm, 10μm (προαιρετικό)
l ★Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου, συνεχής λειτουργία ≥4 ώρες.
l ★Μέγεθος και Βάρος: Κεντρική μονάδα: L290×W220×H95mm≤3.8kg, Τύπος P1/μικρός ανιχνευτής: L106×W61×H52mm 0.5kg, Τύπος P2/μεσαίος ανιχνευτής: L148×W73×H192mm 1kg, Τύπος P3/μεγάλος ανιχνευτής: L196×W100×H62.5mm 1.5kg
l Θερμοκρασία του ανιχνευόμενου μέσου: -200~800°C
l Θερμοκρασία επαφής ανιχνευτή: -50~+200°C
l Θερμοκρασία λειτουργίας κεντρικής μονάδας: -10°C~+50°C
l Υγρασία: ≤85%R.H
l Τροφοδοτικό προσαρμογέα: Μονοφασικό AC100~240V/1.7A, 50/60Hz, Έξοδος DC20V/5A
l Κατανάλωση ισχύος: ≤38VA
5 Λίστα συσκευασίας
l Κύρια μονάδα (συμπεριλαμβανομένου καλωδίου δεδομένων, φορτιστή, καλωδίου ανιχνευτή 3μm) 1 Σετ
l Ανιχνευτής υψηλής ανάλυσης για γυμνό σωλήνα από ανθρακούχο χάλυβα (C.S συμπεριλαμβανομένης της λαβής) 1 Τεμάχιο
l Ανιχνευτής ανθρακούχου χάλυβα (C.S: μικρός, μεσαίος, μεγάλος) 1 Ομάδα
l Εγχειρίδιο λειτουργίας 1 Βιβλίο
l Πιστοποιητικό βαθμονόμησης HUATEC 1 Αντίγραφο
Θήκη/τσάντα οργάνου
