Εργαλείο ανίχνευσης ρεύματος στρογγυλοκύκλωσης HEF-17B

Εργαλείο ανίχνευσης ρεύματος στρογγυλοκύκλωσης HEF-17B

1. Μοντέλο και διαμόρφωση

2. Σύντομη εισαγωγή

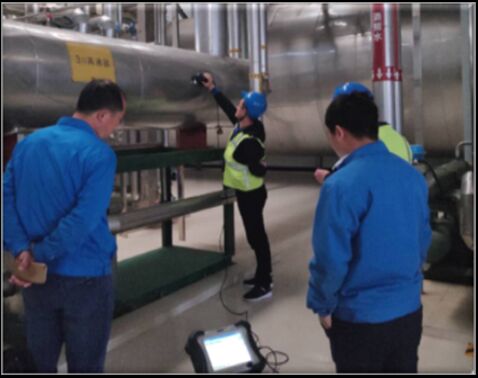

Ο εξοπλισμός μπορεί να χρησιμοποιηθεί για επιθεώρηση κατά τη χρήση του πάχους τοιχώματος του μεταλλικού σωλήνα εκτός του στρώματος επένδυσης, αντί των παραδοσιακών ενθάρρυνσεων κυνοειδούς ρεύματος σε ρεύμα παλμού,παλμικό μαγνητικό πεδίο έξω από τον αγωγό, ο αγωγός στον αισθητήρα στρογγυλού ρεύματος, μετρώντας τη διαδικασία εξασθένησης του ηλεκτρομαγνητικού πεδίου στρογγυλού ρεύματος, για να εκτιμηθεί ο βαθμός διάβρωσης του πάχους του τοιχώματος του σωλήνα.Σε σύγκριση με την παραδοσιακή μέθοδο ανίχνευσης πάχους τοίχου:Χωρίς γυαλιστερότητα, χωρίς ζεύξη, η συνεχής σάρωση του εξοπλισμού σε λειτουργία, μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα ανίχνευσης.

Σε σύγκριση με την συμβατική τεχνολογία δοκιμών με παλμικό κύμα,χαρακτηριστικά ακρίβειας σάρωσης:λιγότερη παρέμβαση από περιβαλλοντικούς παράγοντες, υψηλή απόδοση ανίχνευσης, υψηλότερη ανάλυση (μπορεί να εντοπίσει μικρή διάβρωση, το ποσοστό παραλείψεων ανίχνευσης είναι εξαιρετικά χαμηλό),κατάλληλο για ανίχνευση διάβρωσης μερών υψηλού κινδύνου χωρίς στρώμα επικάλυψης (χωρίς ή μετά την αφαίρεση) ή λεπτό στρώμα επικάλυψης (λιγότερο από 300 mm στρώμα αντιδιαβρωτικής επικάλυψης), κ.λπ.), για παράδειγμα: αγωγός διεργασίας παραγωγής, τοίχος νερού, σωλήνας φούρνου, μικρός σωλήνας σύνδεσης, αγκώνες, πύλες κ.λπ.

3. Λειτουργικά χαρακτηριστικά

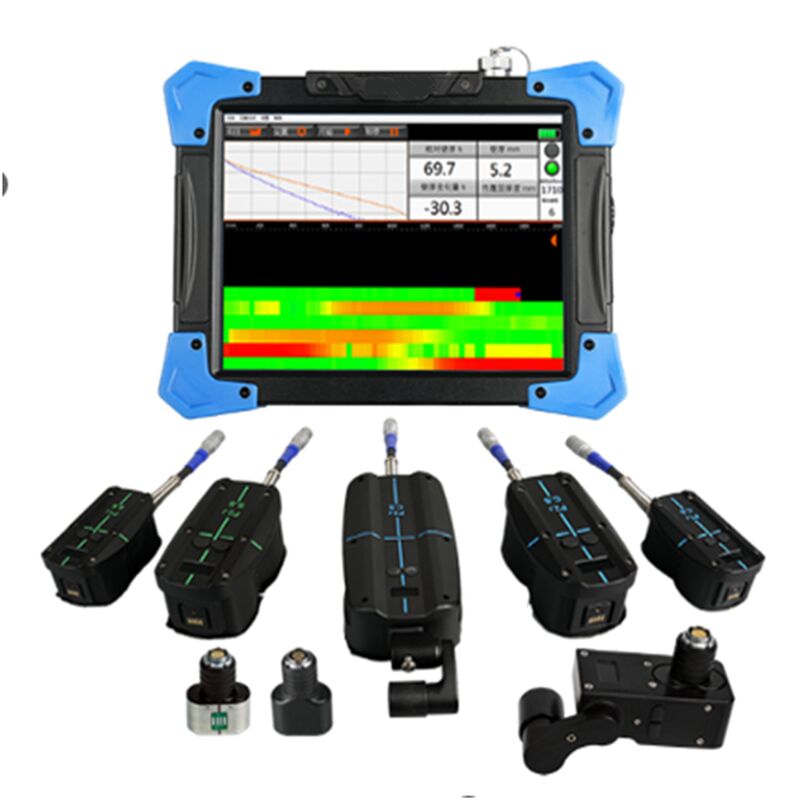

• ★Υπάρχουν πλήκτρα συντόμευσης και οθόνη LCD στον ανιχνευτή, η οποία μπορεί να εμφανίσει την κατάσταση λειτουργίας και τα δεδομένα ανίχνευσης σε πραγματικό χρόνο,και η αποτελεσματικότητα της εργασίας βελτιώνεται σημαντικά χωρίς συχνή λειτουργία του ξενιστή κατά τη διάρκεια της διαδικασίας ανίχνευσης.
• ★Ο ανιχνευτής υιοθετεί τεχνολογία ηλεκτρονικής εστίασης, η οποία έχει υψηλότερη χωρική ανάλυση, μεγαλύτερη αναγνώριση και ισχυρότερη ικανότητα αντι-επιρροής για τοπικά ελαττώματα διάβρωσης.
• Δεν είναι ευαίσθητο στο σχήμα των ελαττωμάτων, μπορεί να ανιχνεύσει τη διάβρωση πάχους τοίχου ή άλλα ελαττώματα μείωσης πάχους των μεταλλικών στοιχείων "με στρώμα κάλυψης (στρώμα μόνωσης, στρώμα ψύξης,προστατευτικό στρώμα, κλπ.) ".
• Οι επιθεωρήσεις μπορούν να γίνουν όταν ο εξοπλισμός λειτουργεί (υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υλικά στον εξοπλισμό κλπ.).
• Υλικά που εντοπίστηκαν: ανίχνευση υπολειπόμενων πάχους τοίχων σιδηρομαγνητικού μεταλλικού υλικού όπως χάλυβας άνθρακα, χαμηλού κράματος χάλυβα.
• ★Μπορεί επίσης να ανιχνεύσει τα εναπομείναντα πάχους τοίχων από ανοξείδωτο χάλυβα, κράμα αλουμινίου και άλλα μη σιδηρομαγνητικά μεταλλικά υλικά.
• Σχήμα πλάκας σωλήνα: πλάκα, ίσιος σωλήνας, αγκώνα, δεξαμενή.
• Υλικά στρώματος επένδυσης: μη αγωγικά, μη μαγνητικά υλικά (ασβέστου, αφρού κλπ.), μεταλλικά δίχτυα, φύλλα σιδήρου, φύλλα αλουμινίου και άλλα μεταλλικά προστατευτικά στρώματα.
• Υβριδική τροφοδοσία ηλεκτρικού ρεύματος AC/DC, ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου που λειτουργεί συνεχώς για περισσότερο από 4 ώρες.
• Πλήρως σφραγισμένος σχεδιασμός IP64 κατά της σκόνης και των ψεκασμών, σχεδιασμός κατά της πτώσης και αντι-δονήσεων με κάλυψη από σιλικόνη, πιο κατάλληλος για σκληρές συνθήκες εργασίας.

4. Τεχνικές παραμέτρους

• Μέγιστο ύψος ανύψωσης: 300 mm
• Μέγιστο πάχος τοιχώματος ανίχνευσης: 2·45 mm
• Διάμετρος σωλήνα: ≥ 20 mm
• Το πάχος της μεταλλικής προστατευτικής στρώσης:≤1mm
• ★Ακριβότητα επαναλαμβανόμενης ανίχνευσης: 2%
• ★Αισθητικότητα ανίχνευσης ελαττωμάτων διάβρωσης: 5% (συντελεστής όγκου)
• Ταχύτητα μέτρησης: 15~0,5 φορές/δευτερόλεπτο (μείωση με την αύξηση του μετρούμενου πάχους του τοίχου)
• Το μήκος του καλωδίου ανίχνευσης:3m, 10m (προαιρετικό)
• ★Εγκατασκευασμένη επαναφορτιζόμενη μπαταρία λιθίου, συνεχής λειτουργία ≥4 ώρες.
• ★Μέγεθος και βάρος: Διοικητής: L290×W220×H95mm≤3,8kg, τύπος P1/μικρός ανιχνευτής: L106×W61×H52mm 0,5kg, τύπος P2/μέσος ανιχνευτής: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5kg
• Θερμοκρασία του δοκιμαζόμενου μέσου: -200~800°C
• Θέρμανση επαφής με την ερευνητική συσκευή: -50 ̊+200°C
• Θερμοκρασία λειτουργίας του ξενιστή: -10°C+50°C
• Υγρασία: ≤ 85%R.H.
• Η παροχή ενέργειας του προσαρμογέα: Μία φάσηAC100~240V/1.7A,50/60Hz,Απόδοση DC20V/5A
• Δυναμική διάσπαση: ≤ 38VA

5. Κατάλογος συσκευασίας

• Κύρια μονάδα (συμπεριλαμβανομένου καλωδίου δεδομένων, φορτιστή, καλωδίου ανίχνευσης 3m) 1Σάτ
• Χάλυβας άνθρακα γυμνό σωλήνα υψηλής ανάλυσης ανιχνευτής (C.S. συμπεριλαμβανομένου χειριστή) 1 κομμάτι
• Έλεγχος από χάλυβα άνθρακα (C.S.: μικρότερο, μεσαίο, μεγάλο) 1 Ομάδα
• Εγχειρίδιο χειρισμού 1 Βιβλίο
• Πιστοποιητικό βαθμονόμησης HUATEC 1 αντίγραφο
• Κουτί οργάνων/σακούλα 1 κομμάτι
