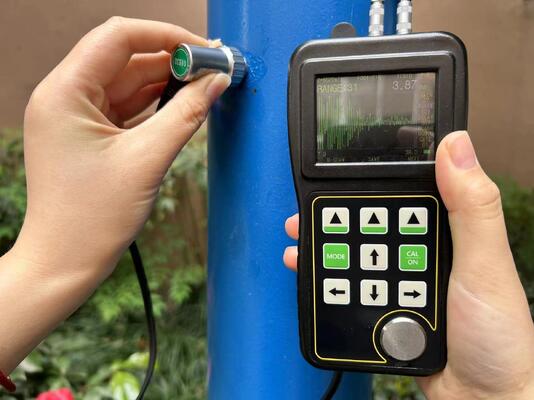

TG-5100D σε πραγματικό χρόνο A σάρωση και B σάρωση μέσω της επικάλυψης υπερήχων πάχους μετρητή

TG-5100D σε πραγματικό χρόνο A σάρωση και B σάρωση μέσω της επικάλυψης υπερήχων πάχους μετρητή
TG-5100D σε πραγματικό χρόνο A σάρωση και B σάρωση μέσω της επικάλυψης υπερήχων πάχους μετρητή TG-5100D σε πραγματικό χρόνο A σάρωση και B σάρωση μέσω της επικάλυψης υπερήχων πάχους μετρητή

Μεγάλες Εικόνας :  TG-5100D σε πραγματικό χρόνο A σάρωση και B σάρωση μέσω της επικάλυψης υπερήχων πάχους μετρητή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HUATEC
Πιστοποίηση: ISO,CE
Αριθμό μοντέλου: TG-5100D
Επικοινωνία

TG-5100D σε πραγματικό χρόνο A σάρωση και B σάρωση μέσω της επικάλυψης υπερήχων πάχους μετρητή

περιγραφή
Εύρος μέτρησης: 0,5 έως 508 mm (0,025 έως 20,00 ίντσες) Ανάλυση μέτρησης: 0.01 ή 0,1 mm ((0.001 ή 0.01in)
μονάδα: χιλιοστό ή ίντσα Λειτουργία εμφάνισης: Λειτουργία τιμής πάχους, λειτουργία ελάχιστης/μέγιστης λήψης, λειτουργία διαφοράς/μείωσης
Επισημαίνω:

Υπερήχθη μέτρηση πάχους με A Scan

,

Β Σκάναρισμα υπερήχων μετρητή πάχους

,

μέσω μετρητή πάχους επίστρωσης

Συσκευή μέτρησης πάχους υπερήχων TG-5100D με πραγματικό χρόνο A Scan και B Scan μέσω επικάλυψης





Αυτή η συσκευή μέτρησης πάχους υπερήχων που αναπτύχθηκε και παράγεται από την εταιρεία μας χρησιμοποιεί οθόνη OLED αληθινού χρώματος, ενσωματωμένο πραγματικό χρόνο A-SCAN & B SCAN και μέτρηση πάχους μέσω επικάλυψης, αποθήκευση δεδομένων μεγάλης χωρητικότητας και άλλες λειτουργίες, και χρησιμοποιεί την αρχή μέτρησης υπερήχων, είναι ένα όργανο μη καταστροφικών δοκιμών υψηλής ακρίβειας, υψηλής ανάλυσης, φορητό βιομηχανικό όργανο.



Το όργανο μπορεί να χρησιμοποιηθεί ευρέως στην κατασκευή, τη βιομηχανία επεξεργασίας μετάλλων, τη χημική βιομηχανία, τη βιομηχανία επιθεώρησης εμπορευμάτων και άλλους τομείς δοκιμών. Εκτός από μια ποικιλία πλακών και διαφόρων εξαρτημάτων επεξεργασίας για ακριβή μέτρηση, μπορεί επίσης να χρησιμοποιηθεί για την παρακολούθηση της παραγωγής διαφόρων σωλήνων και δοχείων πίεσης κατά τη διαδικασία χρήσης, παρακολουθώντας τη διάβρωση τους μετά τον βαθμό αραίωσης, είναι απαραίτητα όργανα της βιομηχανίας μη καταστροφικών δοκιμών.



Λειτουργία στιγμιότυπου A-SCAN, η οποία μπορεί να βοηθήσει τους χρήστες να ελέγχουν καλύτερα τη μέτρηση και να αποφεύγουν σφάλματα μέτρησης που προκαλούνται από παράγοντες του ίδιου του υλικού. Όταν υπάρχει επικάλυψη ή στρώμα βαφής στην επιφάνεια του υλικού που δοκιμάζεται, μπορεί να ληφθεί το πραγματικό πάχος του υποστρώματος του τεμαχίου εργασίας χωρίς λείανση και καταστροφή της επιφανειακής επικάλυψης.




Τεχνικές παράμετροι

  •
Έγχρωμη οθόνη OLED TFT QVGA 2,4 ιντσών (320×240) με λόγο αντίθεσης 1010:1
Αρχή λειτουργίαςΜέθοδος υπερηχητικού παλμού/ηχούς/ηχούς χρησιμοποιώντας διπλό κρυσταλλικό αισθητήρα
Εύρος μέτρησης0,5 έως 508 mm (0,025 έως 20,00 ίντσες)
Ανάλυση μέτρησης0,01 ή 0,1mm (0,001 ή 0,01 ίντσες)
  •
Χιλιοστά ή ίντσες
Λειτουργία εμφάνισηςΛειτουργία τιμής πάχους, λειτουργία λήψης min/Max, λειτουργία διαφοράς/μείωσης
Διόρθωση V-pathΗ αυτόματη διόρθωση V-path αντισταθμίζει τη μη γραμμικότητα του διπλού αισθητήρα
Ρυθμός ενημέρωσης μέτρησηςΠροαιρετικό 4Hz, 8Hz ή 16Hz ανά δευτερόλεπτο
Εύρος ταχύτητας υλικού
  1. ,0,0179-0,3937 ίντσες/μ
Γλώσσα λειτουργίαςΚινέζικα/Αγγλικά/Γαλλικά (προαιρετικό)
Σετ συναγερμούΜέγιστος/ελάχιστος συναγερμός, δυναμική αλλαγή χρώματος ένδειξης πάχους κατά τον συναγερμό
ΤροφοδοσίαΔύο μπαταρίες AA 1,5V
Χρόνος λειτουργίαςΔύο μπαταρίες AA, πάνω από 35 ώρες λειτουργίας
Το όργανο για να το απενεργοποιήσετεΠροαιρετική αυτόματη απενεργοποίηση μετά από μη λειτουργία για 5, 10 ή 20 λεπτά, ή χειροκίνητη απενεργοποίηση
  •
-10 έως +50 ºC, έως 20 ºC με ειδικές απαιτήσεις
  •
  1. ×76mm×37mm(Υ×Π×Β)
Διάρκεια ζωής ραφιούΠεριέχει μπαταρία 280g
  •
12 Μήνες



Τυπική παράδοση
Κύρια μονάδα TG-5100D
Αισθητήρας με καλώδιο

  •

Θήκη μεταφοράς
Εγχειρίδιο οδηγιών
Πιστοποιητικό βαθμονόμησης
Προαιρετικά αξεσουάρ

Αισθητήρας υψηλής θερμοκρασίαςΑισθητήρας χυτοσιδήρου
Αισθητήρας στενού σωλήναΜικροσκοπικός αισθητήρας
Καλώδιο αισθητήραΒήμα μπλοκ
Λαστιχένιο περίβλημα



Αισθητήρας με εύρος μέτρησης

Περιγραφή αισθητήρα
  • (MHz)
Διάμετρος περιοχής επαφής

Εύρος μέτρησης

(Σε χάλυβα)

Επιτρεπόμενη θερμοκρασία επαφής
Αισθητήρας χυτοσιδήρου ZT12
  1.
  1.
  • 4,0~508,0)mm
  • -10~60)ºC
Τυπικός αισθητήρας PT12
  1.
  1.
  1.
  • -10~60)ºC
Τυπικός αισθητήρας PT08
  1.
  1.
  1.
  • -10~60)ºC
Τυπικός αισθητήρας TC510
  1.
  1.
  1.
  • -10~70)ºC
Αισθητήρας σωλήνα μικρού κρυστάλλου PT06
  1.
  1.
  1.
  • -10~60)ºC
Μικροσκοπικός αισθητήρας PT04
  1.
  1.
  1.
  • -10~60)ºC
Αισθητήρας υψηλής θερμοκρασίας
  1.
  1.
  1.
Κάτω από 480ºC



Κύρια λειτουργικά χαρακτηριστικά
1. Απλό μενού διαμόρφωσης παραμέτρων ενός επιπέδου
2. Πραγματικός χρόνος A-scanning. Ο χρήστης μπορεί να δει απευθείας την κυματομορφή του σήματος υπερήχων στην οθόνη, η οποία χρησιμοποιείται για την επαλήθευση της ορθότητας της ένδειξης πάχους, την ανάλυση της αιτίας του προβλήματος και τη βοήθεια του χρήστη να βρει μια λύση στο πρόβλημα.
3. Όταν ο αισθητήρας είναι σε επαφή με το τεμάχιο εργασίας, η τιμή πάχους εμφανίζεται με λευκή γραμματοσειρά.
4. Συναγερμός πάχους: Μπορεί να οριστεί όριο συναγερμού πάχους και το χρώμα της ένδειξης πάχους μπορεί να αλλάζει δυναμικά κατά τη διάρκεια του συναγερμού.
5. Λειτουργία μέγιστου: Λήψη των μέγιστων και ελάχιστων τιμών κατά τη διαδικασία μέτρησης
6. Λειτουργία διαφοράς: Λήψη της διαφοράς μεταξύ της τρέχουσας τιμής μέτρησης πάχους και του ονομαστικού πάχους και της ποσοστιαίας τιμής διαφοράς και του ονομαστικού πάχους
7. Υποστηρίζει μονάδες πάχους χιλιοστών και ιντσών
8. Λειτουργία αποθήκευσης δεδομένων μεγάλης χωρητικότητας: μπορεί να αποθηκεύσει 100.000 τιμές πάχους
9. Μπορεί να διαπεράσει την επικάλυψη στην επιφάνεια του τεμαχίου εργασίας, μετρώντας απευθείας το πάχος του υποστρώματος
10. Ο χρήστης μπορεί να επιλέξει την ανάλυση μέτρησης στο μετρικό σύστημα x. XX και X.X, και στο βρετανικό σύστημα x. XX και X.X
11. Προαιρετική διεπαφή πολλαπλών γλωσσών
12. Χρόνος αναμονής έως 35 ώρες
