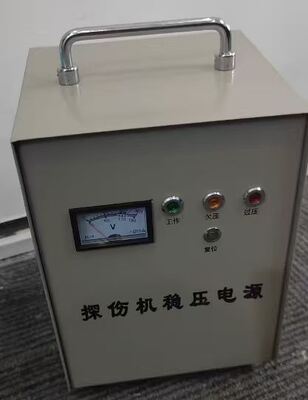

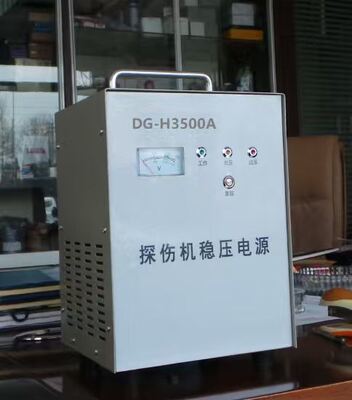

Σταθεροποιητής τάσης για ανιχνευτή λαθών DG-H3500A

Σταθεροποιητής τάσης για ανιχνευτή λαθών DG-H3500A

Ι. Κύρια λειτουργικά χαρακτηριστικά:

Αυτή η παροχή ισχύος σταθεροποίησης τάσης υιοθετεί σχεδιασμό εξαιρετικά χαμηλής τάσης και μπορεί να ρυθμίσει αυτόματα και γρήγορα την τάση εξόδου στην κανονική τιμή εντός εξαιρετικά ευρείας περιοχής τάσης εισόδου.

Υιοθετείται ο στροειδής μετασχηματιστής, με υψηλή απόδοση και χαμηλή απώλεια.

Είναι εξοπλισμένο με προστασία από υπερτάσεις, προστασία από υποτάσεις, προστασία από καθυστέρηση και προστασία από υπερτάσεις, εξασφαλίζοντας με αξιοπιστία την ασφαλή χρήση του ανιχνευτή ελαττωμάτων.

ΙΙ. Κύριοι τεχνικοί δείκτες

1Τύπος τροφοδοσίας: 220VAC 50HZ

2. ονομαστική ισχύ εξόδου: 3500VA

3Πεδίο τάσης εισόδου: 130V-270V

4Ακριβότητα τάσης εξόδου: 220V± 8%

5Προστασία καθυστέρησης: 5±2 λεπτά

6Ηλεκτρική αντοχή μόνωσης: 1500V AC για 1 λεπτό

7Θερμοκρασία περιβάλλοντος: 0-40°C

8Η υγρασία του περιβάλλοντος: 20- 90% RH

9- Πρότυπο εκτέλεσης: SB/T10266-1996

ΙΙΙ. Εγκατάσταση και χρήση

Το πίσω μέρος της τροφοδοσίας σταθεροποίησης τάσης είναι εξοπλισμένο με τερματικά τεμάχια και σημειώνεται με τις λέξεις "Εισόδου" και "Εξόδου".Η καλωδίωση θα πρέπει να εκτελείται από προσωπικό με ορισμένες ηλεκτρικές γνώσεις μετά την αποκοπή της παροχής ενέργειαςΗ "έκβαση" πρέπει να συνδέεται με την ηλεκτροδότηση 220VAC και η περιοχή της διατομής του καλωδίου δεν πρέπει να είναι μικρότερη από 2,5 mm2.Η έξοδος τέλος θα πρέπει να συνδεθεί με τη μηχανή ακτινοβολίαςΤο "L" είναι το ενεργό καλώδιο, το "N" είναι το ουδέτερο καλώδιο και το " " είναι το καλώδιο γείωσης ασφαλείας.Η πλευρική λωρίδα πρίζας μπορεί επίσης να συνδεθεί απευθείας με τον ανιχνευτή ελαττωμάτων και άλλες ηλεκτρικές συσκευέςΌταν η γραμμή χάνει ξαφνικά ισχύ ή υπερβαίνει το όριο προστασίας, πατήστε το κουμπί "Επαναφορά" για να εισέλθετε στη λειτουργική κατάσταση.

IV. Σημειώσεις

1. Αυτή η παροχή ισχύος σταθεροποίησης τάσης είναι εξοπλισμένη με έναν διακόπτη σταθεροποίησης τάσης και έναν διακόπτη απευθείας.η παροχή ενέργειας εισέρχεται στην κατάσταση σταθεροποίησης τάσης. Όταν συνδέεται ο διακόπτης ευθείας διέλευσης, η παροχή ενέργειας εισέρχεται στην κατάσταση ευθείας διέλευσης (χωρίς ρύθμιση τάσης).
2. Τα φώτα οργάνου και δείκτη που εμφανίζονται στον πίνακα δείχνουν την τρέχουσα κατάσταση λειτουργίας.

3Το μηχάνημα έχει υψηλή τάση στο εσωτερικό.
