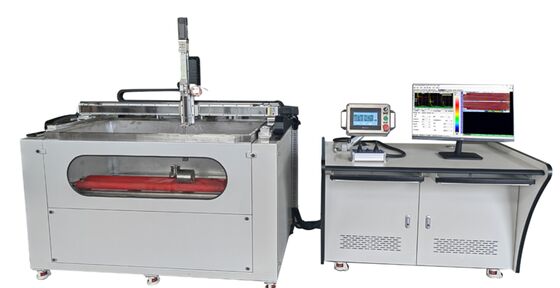

Υπερηχητικός Ανιχνευτής Βλαβών HUT-8 για Αεροδιαστημική Ναυπηγική Σύνθετων Υλικών Δοκιμές C-scan
Χρήσεις Προϊόντος
Ο υπερηχητικός ανιχνευτής βλαβών με εμβάπτιση σε νερό είναι κατάλληλος για συστήματα επιθεώρησης C-scan υλικών όπως ανθρακούχος χάλυβας, ανοξείδωτος χάλυβας, κράμα αλουμινίου, κράμα τιτανίου, κράμα χαλκού και σύνθετα υλικά. Είναι εξοπλισμός υπερηχητικής δοκιμής που χρησιμοποιείται σε βιομηχανίες όπως η αεροδιαστημική, η ναυπηγική και τα μη σιδηρούχα μέταλλα για την ανίχνευση εσωτερικών ατελειών όπως ρωγμές, διαστρωματώσεις, στρώματα συγκόλλησης, εγκλείσματα και πόροι.
Κύριες τεχνικές παράμετροι
| Εύρος πάχους |
0,8~9999mm (σάρωση Α) 0,8~500mm (σάρωση C)
|
| Αριθμός καναλιών μονάδας |
1-8 κανάλια, επιλέξιμη διαίρεση/συνδυασμός εκπομπής/λήψης |
| C-scan |
Τομογραφική ανάλυση τομής, ελάχιστο μέγεθος τομής 0,1mm |
| Συχνότητα ανιχνευτή |
0,2~25MHz |
| Μέγεθος βήματος μεμονωμένου ανιχνευτή |
0,1~3mm |
| Μέγεθος μεγάλου βήματος |
80, 200, 400 και 800 mm (τέσσερις προδιαγραφές) |
| Ελάχιστη ανιχνεύσιμη ατέλεια |
βάθος 5mm, φ0,2mm |
| Τάση εκπομπής |
-350V προαιρετικό
|
| Αντίσταση εκπομπής |
400Ω , 80Ω |
| Ακμή πτώσης παλμού |
<15ns (10%~90%)
|
| Πλάτος παλμού |
30–1000 ns , σε βήματα των 5 ns
|
| Συχνότητα λειτουργίας |
100MHz
|
| Κανάλια δειγματοληψίας |
1 / 2 / 4Επιλέξιμη διαδρομή, παράλληλη λειτουργία
|
| Συχνότητα δειγματοληψίας |
100 MHz (8 bits)
|
| Εύρος ενίσχυσης |
0dB~110dB, σε βήματα του 1dB και 6dB
|
| Χαμηλοπερατό φίλτρο |
3,5 / 5 / 7,5/ 10 MHz επιλέξιμο
|
| Εύρος ζώνης λήψης |
0,5MHz ~ 22MHz
|
| Μέθοδος ανίχνευσης |
Ραδιοσυχνότητα/πλήρης ανίχνευση, επιλέξιμο θετικό ή αρνητικό μισό
|
| Οριζόντια γραμμικότητα |
<0,5%
|
| Κάθετη γραμμικότητα |
<3%
|
| Ανάλυση |
>28dB
|
| Περιθώριο ευαισθησίας |
>55dB
|
| Συχνότητα επανάληψης |
2,5kHz~5kHz (ανά κανάλι)
|
| Κωδικοποίηση και καταμέτρηση |
2-άξονας, φάση AB, ή παλμός + κατεύθυνση
|
| Οπτική απομόνωση εισόδου/εξόδου |
8/8 κανάλια
|
| Διεπαφή σήματος |
SMA/BNC προαιρετικό
|
| Διεπαφή δικτύου |
100Mbps
|
| Περιβάλλον θερμοκρασία |
-30℃ ~ 70℃
|
| Υγρασία περιβάλλοντος |
<90%
|
Χαρακτηριστικά
Ø Αντικείμενα προς δοκιμή: επίπεδες πλάκες, κυλίνδροι, κώνοι, σφαιρικά καλύμματα και σώματα εκ περιστροφής.
Ø Το λογισμικό εμφανίζει τρόπους σάρωσης όπως σάρωση Α, σάρωση Β, σάρωση C, σάρωση D και μέτρηση πάχους.
Ø Το λογισμικό τομογραφίας C-scan μπορεί να εκτελέσει ανάλυση τεμαχισμού σε εξαρτήματα, με ελάχιστο μέγεθος τεμαχισμού 0,1 mm.
Ø Τύποι ανιχνευτών: εστίαση σημείου, εστίαση γραμμής.
Ø Υποστηρίζει λειτουργίες ποσοτικής ανάλυσης, οι οποίες μπορούν να εμφανίσουν τη θέση, το σχήμα και το μέγεθος των εσωτερικών ατελειών στο δοκιμαζόμενο εξάρτημα με τη μορφή εικόνων, και να εκτελέσουν στατιστικά στοιχεία μεγέθους και επιφάνειας ατελειών, και να υπολογίσουν αυτόματα την επιφάνεια ατελειών και το ποσοστό ατελειών.
Ø Υποστηρίζει αυτόματη εντόπιση ατελειών και είναι κατάλληλο για ταυτόχρονη σάρωση και ανάλυση ενός ή πολλαπλών τεμαχίων εργασίας. Διαθέτει ακριβή τοποθέτηση, υψηλή ακρίβεια ανίχνευσης και διαισθητική απεικόνιση C-scan.
Ø Η νέα πλακέτα υπερήχων υιοθετεί ένα ευρύ εύρος ζώνης, υψηλό ρυθμό δειγματοληψίας και υψηλή συχνότητα επανάληψης του συστήματος υπερήχων.
Το λογισμικό C-scanning μπορεί να μετρήσει απευθείας την επιφάνεια ατελειών, την απόσταση μεταξύ των ατελειών, να αξιολογήσει τις ατέλειες και να επισημάνει τις ανώμαλες περιοχές, γεγονός που διευκολύνει την πειραματική έρευνα και την καταγραφή.
Ø Το σύστημα διαθέτει λειτουργία μη επανδρωμένης λειτουργίας. Αφού ο χρήστης ορίσει τις παραμέτρους, το σύστημα μπορεί να σαρώσει αυτόματα, να αποθηκεύσει δεδομένα και να εκτελέσει άλλες εργασίες. Μετά την ολοκλήρωση της σάρωσης, θα επιστρέψει αυτόματα στην αρχική θέση και θα περιμένει την επόμενη σάρωση.
Ø Το λογισμικό απόκτησης και ανάλυσης δεδομένων διαθέτει διεπαφή χρήστη στα Κινεζικά (διατίθεται και διεπαφή στα Αγγλικά). Η διεπαφή χρήστη είναι φιλική, εύκολη στη χρήση και παρέχει διαισθητικά αποτελέσματα, μειώνοντας τις απαιτήσεις τεχνικών δεξιοτήτων για τους χειριστές. Η λειτουργικότητα μπορεί να αναβαθμιστεί συνεχώς σύμφωνα με τις ανάγκες των πελατών.
