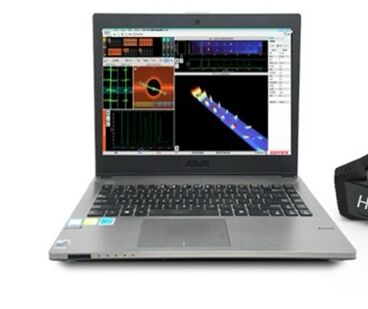

HEF-2501 Δοκιμαστής υψηλής ευαισθησίας 64 καναλιών με 3D απεικόνιση και ανίχνευση βάθους ρωγμών
Ο ανιχνευτής συστοιχίας HEF-2501 είναι ένας ανιχνευτής συστοιχίας πολλαπλών συχνοτήτων.καταστάσεις θερμικής επεξεργασίας και αλλαγές πάχους, κ.λπ. Τα αποτελέσματα των δοκιμών που λαμβάνονται από τον συνδυασμό πολλαπλών μεθόδων ανίχνευσης μπορούν να διευκολύνουν την ολοκληρωμένη ανάλυση των δεδομένων και την αμοιβαία επαλήθευση από τους επιθεωρητές,Επομένως, η αξιολόγηση είναι πιο αντικειμενική και αληθινή.Το εν λόγω πρότυπο εφαρμόζεται ιδιαίτερα στις μη καταστροφικές δοκιμές πριν από την έναρξη λειτουργίας και κατά τη διάρκεια της λειτουργίας σε τομείς όπως η αεροπορία, η αεροδιαστημική βιομηχανία, η ενέργεια, η πυρηνική μηχανική, η μεταλλουργία, η ναυτιλία, η πετροχημική,και αυτοκινήτων.
Ι. Περιγραφή λειτουργίας
• Δοκιμασία συστοιχίας 64 καναλιών με στρογγυλό ρεύμα
• Επιθεώρηση μη κατευθυνόμενης συγκόλλησης
• Μοναδική λειτουργία ανίχνευσης βάθους ρωγμών.
• Σχέδιο ισοπεδούς αντίστασης, προβολή διαγράμματος σάρωσης χρονολογικής βάσης, επικάλυψη χρονολογικής βάσης, σάρωση συστοιχίας δίνης ρεύματος II (B / C) και λειτουργίες απεικόνισης τρισδιάστατης απεικόνισης·
• υψηλής ευαισθησίας και υψηλής ευκρίνειας·
• Απλή λειτουργία, με διεπαφές χειρισμού τόσο στα κινεζικά όσο και στα αγγλικά (προαιρετική)
• Η συλλογή δεδομένων από την εικόνα C-scan μπορεί να ανιχνεύσει γρήγορα και αποτελεσματικά ελαττώματα και να τα εντοπίσει.
• Υποστηρίζει τη μέτρηση του πάχους του τοιχώματος του σωλήνα, την ανίχνευση ελαττωμάτων επιφάνειας και τη μέτρηση του βάθους, τη μέτρηση του πάχους των επιφανειακών επικαλύψεων και των στρωμάτων επικάλυψης μεταλλικών υλικών,και διαλογή διαφόρων μεταλλικών υλικών και σκληρότητας.
• Διαθέτει 32 ολοκληρωμένες μονάδες επεξεργασίας (μείγματος): ικανές να διαχωρίζουν ή να καταπιέζουν ταυτόχρονα πολλαπλές ομάδες σημάτων παρεμβολών.
•Μέθοδοι πολλαπλού φιλτραρίσματος
• Διαφορετικές μεθόδους αποθήκευσης δεδομένων
• Έχει τη λειτουργία ανάλυσης διαμόρφωσης ανίχνευσης πολλαπλών συχνοτήτων
• Αποθηκεύει παραμέτρους ανίχνευσης και δεδομένα και μπορεί να εξάγει εκθέσεις σε PDF, EXCEL, WORD κλπ.
• Μπορεί να αποθηκεύσει/να αναπαράγει τη μορφή κύματος του σήματος ολόκληρης της διαδικασίας ανίχνευσης
• Είναι εξοπλισμένο με ενσωματωμένη μπαταρία λιθίου και μπορεί να λειτουργεί συνεχώς για περισσότερες από 6 ώρες
二,Δείκτης επιδόσεων
|
Άρθρο
|
Δείκτης επιδόσεων
|
|
Αριθμός συνδέσμων
|
2 τεμάχια
|
|
Αριθμός καναλιών
|
64 Διάδρομος
|
|
Τύπος διεπαφής ανιχνευτή
|
Διασύνδεση LEMO
|
|
Συχνότητα
|
4
|
|
Συχνότηταεύρος
|
10HzΕπικεφαλής15MHz
|
|
Πεδίο προσαρμογής κέρδους
|
0Επικεφαλής90 dB,Ελάχιστο βήμα 0,5 dB
|
|
Επίπεδο αντίστασης
|
32 κομμάτια
|
|
Αυτοματοποιημένη μονάδα ανάμειξης
|
32 κομμάτια
|
|
Φίλτρο υψηλής διέλευσης
|
0Επικεφαλής500 Hz
|
|
Φιλτράρισμα χαμηλής διέλευσης
|
10HzΕπικεφαλής10KHz
|
|
Ψηφιακό φιλτράρισμα
|
1Επικεφαλής100
|
|
Προσωρινή αύξηση
|
10Επικεφαλής35 dB
|
|
Οδήγηση
|
Επίπεδο 8
|
|
Μέτρηση πλάτους και φάσης
|
Αυτόματο/Διαχειρισμένο
|
|
Εμφάνιση διάταξης
|
Σχέδιο επίπεδου αμυντικότητας, προβολή καμπύλης σάρωσης χρονολογικής βάσης, προβολή A-scan
|
|
Τρόπος συναγερμού
|
Εισή φάση συναγερμός/παραγοντικός συναγερμός/συναγερμός κουτιού
|
|
Σήμα εξόδου συναγερμού
|
Έξοδος πύλης OC του τρανζίστορα
|
|
Τρόπος ισορροπίας
|
Ψηφιακό ηλεκτρονικό ισοζύγιο
|
|
Μέθοδος φιλτραρίσματος
|
Τρεις τύποι: υψηλής, χαμηλής και ψηφιακής διήθησης
|
|
Τρόπος εμφάνισης
|
Σημείο / γραμμή / εξασθένιση μπορεί να εμφανίσει το μέγιστο βάθος ρωγμή και να δείξει το βάθος ρωγμή σε πραγματικό χρόνο
|
|
Κλιμάκωση ανιχνευτών
|
Έχει τη λειτουργία της εμφάνισης της μορφής κύματος του σήματος βασικής συχνότητας πριν από την ανίχνευση με σημάδια κλίμακας.
|
|
Ανάλογος διμερούς αύξησης(Υ/Χ)
|
0.1 έως 10/0.1 έως 10, όπου X και Y μπορούν να ορίζονται χωριστά
|
|
Κουρφή βαθμονόμησης
|
βάθος ελαττώματος (τύπος) - λειτουργία βαθμονόμησης πλάτους / πλάτους Y/καμπύλης φάσης
|
|
Διευρυμένη λειτουργία
|
Επαναπαραγωγή, ανάλυση και αποθήκευση του σήματος ανίχνευσης ρεύματος δίνης
|
|
Ανάλυση δεδομένων
|
Συγχρονισμός της επικοινωνίας με την αρμόδια αρχή
|
|
Καταγραφή και διαχείριση δεδομένων
|
1Το σύστημα μπορεί να αποθηκεύσει το διάγραμμα βάσης χρόνου αντίστασης των τοπικών σημάτων ελαττώματος, το αρχείο μορφής κύματος των σημάτων ελαττώματος και την αντίστοιχη διαμόρφωση παραμέτρων κατά τη διάρκεια της δοκιμής.
2Το σύστημα μπορεί να αποθηκεύσει και να αναπαραγάγει τα δεδομένα κάθε μορφής κύματος ανίχνευσης σε πραγματικό χρόνο και να αναλύσει τις αποθηκευμένες μορφές κύματος του σήματος.
3Το σύστημα είναι εξοπλισμένο με κάρτα μνήμης, η οποία μπορεί να μεταφέρει τα δεδομένα ανίχνευσης στο εργαστηρίου για ανάλυση, διευκολύνοντας την αποθήκευση.
|
|
Αλληλεπίδραση ανθρώπου-υπολογιστή
|
Το σύστημα μπορεί να διαχωρίσει και να ταξινομήσει χειροκίνητα σήματα για να αποκτήσει χαρακτηριστικές παραμέτρους όπως το εύρος και η φάση των διαφόρων τύπων σημάτων.
2Το σύστημα μπορεί να αναθεωρήσει χειροκίνητα την μετατόπιση φάσης διαφορετικών σημάτων.
3Το σύστημα έχει τη λειτουργία του βαθμονόμησης του πλάτους του τυπικού σήματος δείγματος.
4Το σύστημα μπορεί να ορίσει τη διάρκεια συλλογής δεδομένων.
|
|
Μέγεθος, βάρος
|
292 × 214 × 69 χιλιοστά·20,7 kg
|
|
Περιοχή θερμοκρασίας λειτουργίας
|
-20°C Επικεφαλής+55°C
|
|
Εξωτερική τροφοδοσία
|
Διορθωτής: DC19V, επαναφορτιζόμενη μπαταρία λιθίου (14.8V 5.7AH)
|
三,Κατάλογος ρυθμίσεων
|
ΣΝ.
|
Ονομασία
|
Προδιαγραφή του μοντέλου
|
Ποσότητα
|
Μονάδα
|
Παρατηρήσεις
|
|
1
|
Ανιχνευτής ρεύματος συστοιχίας δίνης
|
HEF-2501
|
1
|
pc
|
|
|
2
|
Λάπτοπ
|
ΔΕΛΛ
|
1
|
pc
|
|
|
3
|
32 κανάλια ανίχνευση συστοιχίας
|
Προσαρμοσμένο
|
1
|
pc
|
Μη κατευθυνόμενος ανιχνευτικός ανιχνευτής
|
|
4
|
Έλεγχος τύπου πένας
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Δορυφόρος τύπου πένας με καμπύλη
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Έλεγχος άκρων
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Τμήμα δοκιμής συστοιχίας
|
Ατσάλι ατσάλι
|
1
|
pc
|
|
|
8
|
Συγκρίνετε τα τεστ
|
χάλυβα
|
1
|
pc
|
|
|
9
|
Σύρμα προσαρμοστή ρεύματος συστοιχίας
|
Δελτίο ΕΚΑΧ πυρήνας -LEMO19 πυρήνας
|
1
|
pc
|
|
|
10
|
Γραμμή επικοινωνίας
|
Καλώδιο δικτύου
|
1
|
pc
|
Υπερκατηγορία 5
|
|
11
|
Διορθωτής ισχύος
|
DC-19V
|
1
|
pc
|
|
|
12
|
Κουτί με όργανα
|
|
1
|
pc
|
|
|
13
|
Πιστοποιητικό εξειδίκευσης προϊόντος
|
|
1
|
pc
|
|
|
14
|
Πιστοποιητικό εγγύησης ποιότητας
|
|
1
|
pc
|
|
|
15
|
Έντυπο ανατροφοδότησης ποιότητας
|
|
1
|
pc
|
|
|
16
|
Οδηγός λειτουργίας του οργάνου
|
|
1
|
pc
|
|
|
17
|
Εναλλακτικό λογισμικό συστήματος
|
Αγγλικά / USB flash drive
|
1
|
pc
|
|
