HEF-2501 Εξοπλισμός Ελεγκτικής Δοκιμής με Διάταξη Πολλαπλών Συχνοτήτων για Αεροδιαστημική & Πετροχημικά

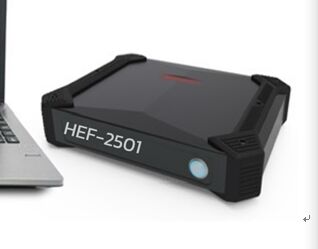

Ο ανιχνευτής ρεύματος εναλλασσόμενου ρεύματος HEF-2501 είναι ένας ανιχνευτής ρεύματος εναλλασσόμενου ρεύματος πολλαπλών συχνοτήτων διάταξης. Μπορεί να ανιχνεύσει ελαττώματα σε μεταλλικά υλικά σε πραγματικό χρόνο και αποτελεσματικά, να διακρίνει τύπους κραμάτων, καταστάσεις θερμικής επεξεργασίας και αλλαγές πάχους, κ.λπ. Τα αποτελέσματα των δοκιμών που λαμβάνονται με το συνδυασμό πολλαπλών μεθόδων ανίχνευσης μπορούν να διευκολύνουν την ολοκληρωμένη ανάλυση δεδομένων και την αμοιβαία επαλήθευση από τους επιθεωρητές, επιτυγχάνοντας έτσι μια πιο αντικειμενική και αληθινή αξιολόγηση. Είναι ιδιαίτερα κατάλληλο για μη καταστροφικές δοκιμές πριν από την υπηρεσία και κατά τη διάρκεια της υπηρεσίας σε τομείς όπως η αεροπορία, η αεροδιαστημική, η ενέργεια, η πυρηνική μηχανική, η μεταλλουργία, η ναυτιλία, τα πετροχημικά και τα αυτοκίνητα.
Ι. Περιγραφή Λειτουργίας
• Έλεγχος με διάταξη ρεύματος εναλλασσόμενου ρεύματος 64 καναλιών
• Μη κατευθυντικός έλεγχος συγκόλλησης
• Μοναδική λειτουργία ανίχνευσης βάθους ρωγμών.

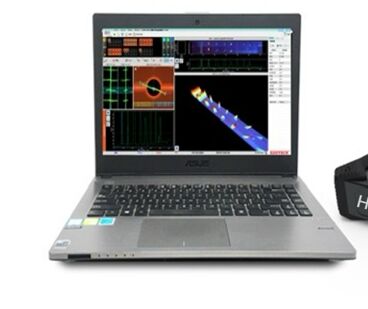

• Διάγραμμα επιπέδου σύνθετης αντίστασης, διάγραμμα σάρωσης χρονικής βάσης, διάγραμμα χρονικής βάσης σε επικάλυψη, σάρωση ρεύματος εναλλασσόμενου ρεύματος διάταξης II (B/C) και λειτουργίες τρισδιάστατης απεικόνισης.
• Υψηλή ευκρίνεια και υψηλή ευαισθησία.
• Απλή λειτουργία, με διεπαφές λειτουργίας στα Κινέζικα και Αγγλικά (προαιρετικά).
• Η απόκτηση δεδομένων της προβολής C-scan μπορεί να ανιχνεύσει γρήγορα και αποτελεσματικά ελαττώματα και να τα εντοπίσει.
• Υποστηρίζει τη μέτρηση της μείωσης του πάχους του τοιχώματος του σωλήνα, την ανίχνευση επιφανειακών ελαττωμάτων και τη μέτρηση του βάθους, τη μέτρηση του πάχους των επιφανειακών επικαλύψεων και των στρωμάτων επιμετάλλωσης μεταλλικών υλικών, και την ταξινόμηση διαφόρων μεταλλικών υλικών και σκληρότητας.
• Διαθέτει 32 ολοκληρωμένες μονάδες επεξεργασίας (μείξης): ικανές να διαχωρίζουν ή να καταστέλλουν ταυτόχρονα πολλαπλές ομάδες σημάτων παρεμβολών.
• Πολλαπλές μέθοδοι φιλτραρίσματος
• Διαφορετικές μέθοδοι αποθήκευσης δεδομένων
• Διαθέτει τη λειτουργία ανάλυσης διαμόρφωσης ανίχνευσης πολλαπλών συχνοτήτων
• Αποθηκεύει παραμέτρους και δεδομένα ανίχνευσης και μπορεί να εξάγει αναφορές σε PDF, EXCEL, WORD, κ.λπ.
• Μπορεί να αποθηκεύσει/αναπαράγει την κυματομορφή σήματος ολόκληρης της διαδικασίας ανίχνευσης
• Είναι εξοπλισμένο με ενσωματωμένη μπαταρία λιθίου και μπορεί να λειτουργεί συνεχώς για περισσότερο από 6 ώρες
Δύο,Δείκτης Απόδοσης
|
Στοιχείο
|
Δείκτης Απόδοσης
|
|
Αριθμός συνδέσεων
|
2 τεμ.
|
|
Αριθμός καναλιών
|
64 Κανάλι
|
|
Τύπος διεπαφής ανιχνευτή
|
Διεπαφή LEMO
|
|
Συχνότητα
|
4
|
|
Συχνότηταεύρος
|
10Hz~15MHz
|
|
Εύρος ρύθμισης κέρδους
|
0~90dB,Ελάχιστο βήμα 0,5 dB
|
|
Επίπεδο σύνθετης αντίστασης
|
32 τεμ.
|
|
Αυτόματη μονάδα ανάμειξης
|
32 τεμ.
|
|
Φιλτράρισμα υψηλής διέλευσης
|
0~500Hz
|
|
Φιλτράρισμα χαμηλής διέλευσης
|
10Hz~10KHz
|
|
Ψηφιακό φιλτράρισμα
|
1~100
|
|
Μπροστινό κέρδος
|
10~35dB
|
|
Οδήγηση
|
Επίπεδο 8
|
|
Μέτρηση πλάτους και φάσης
|
Αυτόματο/Χειροκίνητο
|
|
Διάταξη απεικόνισης
|
Διάγραμμα επιπέδου σύνθετης αντίστασης, διάγραμμα καμπύλης σάρωσης χρονικής βάσης, διάγραμμα A-scan
|
|
Λειτουργία συναγερμού
|
Συναγερμός μισής φάσης/συναγερμός φάσης/συναγερμός κουτιού
|
|
Σήμα εξόδου συναγερμού
|
Έξοδος πύλης OC τρανζίστορ
|
|
Λειτουργία ισορροπίας
|
Ψηφιακή ηλεκτρονική ισορροπία
|
|
Μέθοδος φιλτραρίσματος
|
τρεις τύποι: υψηλής διέλευσης, χαμηλής διέλευσης και ψηφιακό φιλτράρισμα
|
|
Λειτουργία απεικόνισης
|
Σημείο/γραμμή/εξασθένιση μπορούν να εμφανίσουν το μέγιστο βάθος ρωγμής και να δείξουν το βάθος της ρωγμής σε πραγματικό χρόνο
|
|
Βαθμονόμηση ανιχνευτή
|
Διαθέτει τη λειτουργία απεικόνισης της κυματομορφής του σήματος θεμελιώδους συχνότητας πριν από την ανίχνευση με σημάδια κλίμακας. Διαθέτει τη λειτουργία αυτοδιάγνωσης αισθητήρα
|
|
Αμφίδρομος λόγος κέρδους(Y/X)
|
0,1 έως 10/0,1 έως 10, όπου το X και το Y μπορούν να οριστούν ξεχωριστά
|
|
Καμπύλη βαθμονόμησης
|
Βάθος ελαττώματος (πάχος) - πλάτος /Y πλάτος/καμπύλη φάσης λειτουργία βαθμονόμησης
|
|
Επέκταση λειτουργίας
|
Αναπαραγωγή, ανάλυση και αποθήκευση του σήματος ελέγχου με ρεύμα εναλλασσόμενου ρεύματος
|
|
Ανάλυση δεδομένων
|
Αυτόματη δημιουργία αναφορών επιθεώρησης, συμπεριλαμβανομένων πληροφοριών επιθεώρησης, σημάτων ελαττωμάτων, τοποθεσίας, ημερομηνίας, προσωπικού και άλλων παραμέτρων επιθεώρησης
|
|
Καταγραφή και διαχείριση δεδομένων
|
1.Το σύστημα μπορεί να αποθηκεύσει το διάγραμμα χρονικής βάσης σύνθετης αντίστασης τοπικών σημάτων ελαττωμάτων, το αρχείο κυματομορφής σημάτων ελαττωμάτων και τη αντίστοιχη διαμόρφωση παραμέτρων κατά τη διάρκεια της δοκιμής.
2. Το σύστημα μπορεί να αποθηκεύσει και να αναπαράγει τα δεδομένα κάθε κυματομορφής ανίχνευσης σε πραγματικό χρόνο και να αναλύσει τις αποθηκευμένες κυματομορφές σήματος.
3. Το σύστημα είναι εξοπλισμένο με κάρτα μνήμης, η οποία μπορεί να φέρει τα δεδομένα ανίχνευσης στο εργοτάξιο στο εργαστήριο για ανάλυση, διευκολύνοντας την αποθήκευση.
|
|
Αλληλεπίδραση ανθρώπου-υπολογιστή
|
1.Το σύστημα μπορεί να διαχωρίζει και να ταξινομεί χειροκίνητα σήματα για να λαμβάνει χαρακτηριστικές παραμέτρους όπως το πλάτος και η φάση διαφορετικών τύπων σημάτων.
2. Το σύστημα μπορεί να τροποποιεί χειροκίνητα την μετατόπιση φάσης διαφορετικών σημάτων.
3. Το σύστημα διαθέτει τη λειτουργία βαθμονόμησης του πλάτους του σήματος του τυπικού δείγματος.
4. Το σύστημα μπορεί να ορίσει τη διάρκεια συλλογής δεδομένων.
|
|
Μέγεθος, βάρος
|
292×214×69mm； 2,7 kg
|
|
Εύρος θερμοκρασίας λειτουργίας
|
-20°C ~+55°C
|
|
Εξωτερικό τροφοδοτικό
|
Προσαρμογέας: DC19V, επαναφορτιζόμενη μπαταρία λιθίου (14,8V 5,7AH)
|
Τρία,Λίστα διαμόρφωσης
|
Αρ.
|
Όνομα
|
Μοντέλο προδιαγραφών
|
Ποσότητα
|
Μονάδα
|
Παρατηρήσεις
|
|
1
|
Ανιχνευτής ρεύματος εναλλασσόμενου ρεύματος διάταξης
|
HEF-2501
|
1
|
τεμ.
|
|
|
2
|
φορητός υπολογιστής
|
D e l l
|
1
|
τεμ.
|
|
|
3
|
Ανιχνευτής διάταξης 32 καναλιών
|
Προσαρμοσμένο
|
1
|
τεμ.
|
Ανιχνευτής ρεύματος εναλλασσόμενου ρεύματος μη κατευθυντικός
|
|
4
|
Ανιχνευτής τύπου στυλό
|
EPB2.JO.20
|
1
|
τεμ.
|
|
|
5
|
Ανιχνευτής τύπου καμπύλου στυλό
|
EPB2W.JO.20
|
1
|
τεμ.
|
|
|
6
|
Ανιχνευτής ακμής
|
EPD1.CO.10
|
1
|
τεμ.
|
|
|
7
|
Μπλοκ δοκιμής διάταξης
|
Ανοξείδωτος χάλυβας
|
1
|
τεμ.
|
|
|
8
|
Μπλοκ δοκιμής σύγκρισης
|
χάλυβας
|
1
|
τεμ.
|
|
|
9
|
Καλώδιο προσαρμογέα ρεύματος εναλλασσόμενου ρεύματος διάταξης
|
LEMO16 πυρήνας -LEMO19 πυρήνας
|
1
|
τεμ.
|
|
|
10
|
Καλώδιο επικοινωνίας
|
Καλώδιο δικτύου
|
1
|
τεμ.
|
Super Category 5
|
|
11
|
Τροφοδοτικό
|
DC-19V
|
1
|
τεμ.
|
|
|
12
|
Κουτί οργάνου
|
|
1
|
τεμ.
|
|
|
13
|
Πιστοποιητικό Πιστοποίησης Προϊόντος
|
|
1
|
τεμ.
|
|
|
14
|
Πιστοποιητικό Εγγύησης Ποιότητας
|
|
1
|
τεμ.
|
|
|
15
|
Φόρμα Ανατροφοδότησης Ποιότητας
|
|
1
|
τεμ.
|
|
|
16
|
Οδηγός Λειτουργίας Οργάνου
|
|
1
|
τεμ.
|
|
|
17
|
Αντίγραφο ασφαλείας λογισμικού συστήματος
|
Αγγλικά/USB flash drive
|
1
|
τεμ.
|
|
