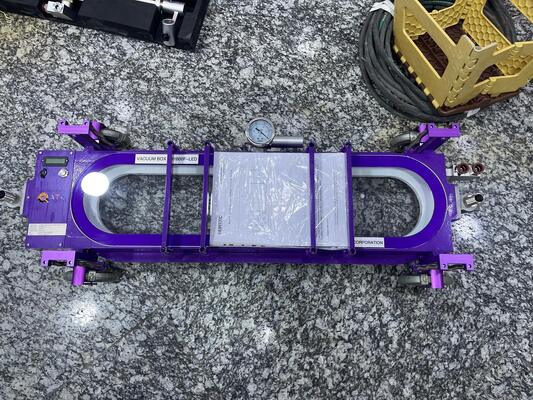

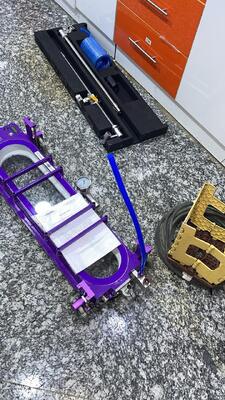

HV1800F-LED σύστημα ανίχνευσης διαρροής συγκόλλησης κενού για βυθό δεξαμενής και δοχείο πίεσης

Σύστημα Ανίχνευσης Διαρροής Συγκόλλησης Κενού HV1800F-LED για Πυθμένα Δεξαμενής & Δοχείο Πίεσης

1.    Εισαγωγή προϊόντος

Η ανίχνευση διαρροής με κουτί κενού είναι μια κοινή μέθοδος, όπως η ανίχνευση διαρροής συγκόλλησης στον πυθμένα δεξαμενής και στο δοχείο πίεσης. Επί του παρόντος, οι γεωμετρικές διαστάσεις του κουτιού κενού στην αγορά είναι περίπου: το πλάτος είναι περίπου 200 mm, το μήκος είναι περίπου 600 mm, το ύψος είναι περίπου 300 mm και το βάρος κυμαίνεται από 5 kg έως 10 kg. Η μέθοδος χρήσης είναι να κουμπώσετε το κουτί κενού στη θέση που πρέπει να ελεγχθεί, ο επιθεωρητής σκύβει για να ασκήσει μια ορισμένη πίεση στο κουτί κενού για να διασφαλίσει ότι η στεγανοποίηση μεταξύ της άκρης του κουτιού κενού και του αντικειμένου που ελέγχεται είναι άθικτη, και στη συνέχεια η αντλία κενού δημιουργεί κενό στο εσωτερικό του κουτιού, όταν ο βαθμός κενού στο κουτί φτάσει στην αρνητική τιμή πίεσης που καθορίζεται από το πρότυπο. Μπορείτε να ελέγξετε αν υπάρχει διαρροή στην ανιχνευόμενη θέση από το διαφανές παράθυρο του κουτιού κενού. Μετά την ολοκλήρωση της ανίχνευσης, ανοίξτε τη βαλβίδα εισαγωγής αέρα για να γεμίσετε το εσωτερικό του κουτιού με αέρα. Αφού η αρνητική πίεση στο κουτί είναι μηδέν, ο επιθεωρητής μπορεί να μετακινήσει το κουτί κενού στην επόμενη θέση ανίχνευσης για ανίχνευση.

Επειδή το κουτί του κουτιού κενού έχει ένα ορισμένο βάρος, εάν ο αριθμός των συγκολλήσεων που ελέγχονται είναι μεγάλος, όπως μια συγκόλληση μήκους χιλιάδων μέτρων, τότε οι επιθεωρητές θα σκύβουν και θα σηκώνονται χιλιάδες φορές, και θα μετακινούν το κουτί κενού για μεγάλο χρονικό διάστημα, οι επιθεωρητές θα ξοδέψουν επίσης πολλή σωματική δύναμη. Λόγω της ολοκλήρωσης της ανίχνευσης μιας θέσης, το προσωπικό ανίχνευσης πρέπει να κάνει επαναλαμβανόμενες ενέργειες σκύψιμο, πίεση, σήκωμα, μετακίνηση, έτσι θα καθυστερήσει πολύ χρόνο, η απόδοση είναι πολύ χαμηλή. Επιπλέον, εάν η στεγανοποίηση δεν είναι σφιχτή, οι επιθεωρητές πρέπει να ξοδέψουν πολλή προσπάθεια, ακόμη και να γονατίσουν για να ασκήσουν πίεση στο κουτί κενού, και μερικές φορές να χρησιμοποιήσουν παλιά ρούχα ή παλιό ύφασμα βουτηγμένο σε νερό και άλλα αντικείμενα, το κουτί περιβάλλεται για να διασφαλιστεί η στεγανοποίηση, η οποία είναι επίσης χρονοβόρα και επίπονη.

Η ανίχνευση διαρροής μεγάλων συγκολλήσεων φιλέ είναι πιο δύσκολη. Για να διασφαλιστεί καλή στεγανοποίηση μεταξύ του κουτιού κενού και του τοιχώματος της δεξαμενής και του πυθμένα της δεξαμενής, ο επιθεωρητής πρέπει να ασκήσει μεγάλη δύναμη στο κουτί κενού τόσο σε κάθετη όσο και σε οριζόντια κατεύθυνση. Ωστόσο, δεδομένου ότι ο επιθεωρητής αντιμετωπίζει έναν ψηλό τοίχο και η θέση ανίχνευσης βρίσκεται σε μια πολύ χαμηλή γωνία, ο επιθεωρητής δεν κρατά ή πιάνει το κουτί κενού σε αυτή τη θέση. Αυτό τους κάνει πολύ δυνατούς, έτσι χάνεται πολύς χρόνος και προσπάθεια στη στεγανοποίηση των άκρων του θαλάμου.

Για να λυθούν τα παραπάνω προβλήματα, η εταιρεία μας έχει αναπτύξει δύο τύπους κουτιών ανίχνευσης διαρροής συγκολλήσεων, τα οποία καθιστούν την ανίχνευση διαρροής συγκολλήσεων στον πυθμένα δεξαμενής ευκολότερη και πιο αποτελεσματική.

2. Τεχνική Παράμετρος

2. Χαρακτηριστικά ευθύγραμμου κουτιού κενού συγκόλλησης

1) Ο πυθμένας είναι εφοδιασμένος με τροχό κίνησης, και το ελατήριο βρίσκεται πάνω από τον τροχό κίνησης. Όταν δεν αντλείται κενό, η σφραγιστική σφουγγάρι στο κάτω μέρος του κουτιού κενού διασφαλίζεται ότι βρίσκεται περίπου 10 mm πάνω από το έδαφος. Το προσωπικό επιθεώρησης μπορεί εύκολα να σπρώξει το κουτί κενού για να κινηθεί χωρίς να λυγίσει για να σηκώσει και να σκύψει, και η λειτουργία είναι βολική και γρήγορη για να σκύψει απευθείας με τα πόδια

2) Στην ανίχνευση διαρροής, ο επιθεωρητής στέκεται στο κουτί κενού, και βασίζεται στη βαρύτητα του επιθεωρητή για να παραμορφώσει το σφραγιστικό σφουγγάρι για να επιτύχει τον σκοπό της στεγανοποίησης. Η ταχύτητα στεγανοποίησης είναι γρήγορη και η απόδοση είναι υψηλή, και χρειάζονται μόνο περίπου 20 δευτερόλεπτα για να ολοκληρωθεί η ανίχνευση διαρροής σε ένα σημείο

3) Το κουτί κενού είναι εξοπλισμένο με βοηθητική ράβδο, η οποία μπορεί να χρησιμοποιηθεί για να σπρώξει το κουτί κενού για να κινηθεί. Είναι επίσης η χειρολαβή για το προσωπικό επιθεώρησης όταν στέκονται στο κουτί κενού για να διασφαλιστεί η ασφάλεια του προσωπικού επιθεώρησης. Η χειρολαβή είναι επίσης εξοπλισμένη με βαλβίδα εισαγωγής αέρα, και το προσωπικό ανίχνευσης μπορεί να ολοκληρώσει την εργασία ανακούφισης πίεσης του πραγματικού κουτιού κενού χωρίς να χρειάζεται να λυγίσει τη μέση

4) Το μανόμετρο κενού και η βαλβίδα ασφαλείας είναι εγκατεστημένα στο κουτί. Όταν το κενό φτάσει στην καθορισμένη τιμή, η βαλβίδα ασφαλείας θα ενεργοποιηθεί για να διατηρήσει το κενό στο κουτί κενού στην καθορισμένη σταθερή τιμή, έτσι ώστε να μην χρειάζεται να απενεργοποιείται συχνά η αντλία κενού, εξοικονομώντας χρόνο και επιταχύνοντας την ταχύτητα επιθεώρησης.

5)Χρησιμοποιώντας το κουτί κενού, ο ανιχνευτής μπορεί να ολοκληρώσει την εργασία ανίχνευσης διαρροής μόνο σε όρθια θέση, γεγονός που μειώνει σημαντικά την ένταση εργασίας του ανιχνευτή, ειδικά την ένταση εργασίας της μέσης

3. Χαρακτηριστικά κουτιού κενού συγκόλλησης φιλέ

1) Η πλευρά είναι εξοπλισμένη με τροχό κίνησης, ο οποίος μπορεί να σπρώξει το κουτί κενού για να κινηθεί. Σφραγιστικό σφουγγάρι άκρης, τοποθετημένο και στις δύο πλευρές ενός οδηγού, κάθε πλευρά του οδηγού τοποθετημένη σε έναν μικρο-ωθητήρα (μονός ωθητήρας 19 kg) και έναν ηλεκτρομαγνήτη (μονή έλξη 80 kg)

2) Όταν τροφοδοτείται, προσκολλάται στο τοίχωμα της δεξαμενής ως σημείο στερέωσης για την άσκηση δύναμης, το οποίο είναι ισοδύναμο με τη στερέωση ενός άκρου του κινητήρα ωθητήρα στο τοίχωμα της δεξαμενής. Κατά τη διάρκεια της επιθεώρησης, ο κινητήρας ωθητήρας θα σπρώξει το κουτί κενού προς το τοίχωμα της δεξαμενής, συμπιέζοντας έτσι το σφραγιστικό σφουγγάρι για να διασφαλίσει τη στεγανοποίηση του κουτιού κενού

3) Χρησιμοποιώντας το κουτί κενού, η ταχύτητα στεγανοποίησης είναι γρήγορη, η απόδοση είναι υψηλή, και η ανίχνευση διαρροής ενός σημείου διαρκεί μόνο περίπου 20 δευτερόλεπτα

4) Όπως και το κουτί κενού ευθύγραμμης συγκόλλησης, η βοηθητική ράβδος είναι εξοπλισμένη με βαλβίδα εισαγωγής αέρα, εκτός από τους διακόπτες ελέγχου του ηλεκτρομαγνήτη και του κινητήρα ωθητήρα, το κουτί είναι εξοπλισμένο με μανόμετρο κενού και βαλβίδα ασφαλείας, όταν ο βαθμός κενού φτάσει στην καθορισμένη τιμή, η βαλβίδα ασφαλείας ενεργοποιείται, έτσι ώστε ο βαθμός κενού στο κουτί κενού να διατηρείται στην καθορισμένη σταθερή τιμή, έτσι ώστε να μην χρειάζεται συχνά να απενεργοποιείται η αντλία κενού, εξοικονομώντας χρόνο και επιταχύνοντας την ταχύτητα επιθεώρησης

3. Απαιτήσεις τεχνικών παραμέτρων:

3.1 Κουτί κενού HV1800F-LED για έλεγχο συγκολλήσεων επικάλυψης και εφαπτομενικών

3.1.1 Βαθμός κενού: όχι λιγότερο από 60kPa;

3.1.2 Μήκος ανίχνευσης συγκόλλησης: όχι λιγότερο από 800mm;

3.1.3 Έλεγχος τύπων συγκολλήσεων: συγκολλήσεις επικάλυψης και εφαπτομενικές στον πυθμένα της δεξαμενής;

3.1.4 Απαιτήσεις διαμέτρου δεξαμενής: μπορεί να εφαρμοστεί σε δεξαμενές όλων των διαμέτρων;

★3.1.5 Λειτουργία λειτουργίας: Το προσωπικό επιθεώρησης μπορεί να ολοκληρώσει ολόκληρη τη λειτουργία όρθιο;

★3.1.6 Σύστημα φωτισμού: Σύστημα φωτισμού LED εντός του κουτιού κενού;

3.1.7 Τροφοδοτικό συστήματος φωτισμού: ενσωματωμένη μπαταρία λιθίου 3Wh, χρόνος τροφοδοσίας όχι λιγότερο από 16 ώρες;

★3.1.8 Τροχός κίνησης: το κουτί κενού έρχεται με 4 τροχούς κίνησης, οι 4 τροχοί κίνησης με ελατήριο μπορούν να ανυψωθούν, μπορούν να σπρώξουν το κουτί κενού για να κινηθεί;

★3.1.9 Βοηθητική ράβδος: Η βαλβίδα ανακούφισης πίεσης είναι εγκατεστημένη στη βοηθητική ράβδο, και το προσωπικό ανίχνευσης μπορεί να αλλάξει τη βαλβίδα ανακούφισης πίεσης όταν στέκεται κανονικά.

★3.1.10 Υλικό στεγανοποίησης άκρης, σφουγγάρι υψηλής πυκνότητας

3.3 Αντλία κενού

3.3.1 Τάση: 220V 50/60Hz;

3.3.2 Πίεση σχεδιασμού: 92kPa;

3.3.3 Τύπος αντλίας: ηλεκτρική αντλία κενού με ανεμιστήρα;

3.3.4 Ροή: 200L/min;

3.3.5 Βάρος: όχι περισσότερο από 10,5kg;

3.3.6 Ισχύς: όχι περισσότερο από 450W.

3.3.7 Θόρυβος μηχανής: ≤58db

4. Απαιτήσεις διαμόρφωσης

4.1 Αντλία κενού: 1 τεμ

4.2 Κουτί κενού για συγκολλήσεις επικάλυψης και εφαπτομενικές: 1 σετ

4.3 Κουτί συγκόλλησης φιλέ: 1 σετ

4.4 Μαλακός σωλήνας αέρα: 1 σετ

4.5 Μπαταρία τροφοδοσίας αντλίας κενού: 1 τεμ

4.6 Εγχειρίδιο: 1 αντίτυπο;

4.7 Κιβώτια αποστολής: 3 τεμ

Προαιρετικό ρομπότ:

Τηλεκατευθυνόμενο ρομπότ

1 Κινητήρας κίνησης: 2X200W κινητήρας σύγχρονης μόνιμης μαγνήτισης;

2 Φρένο κινητήρα, στάθμευση κινητήρα;

3 Βαθμός προστασίας IP44;

4 Απόσταση τηλεχειρισμού: 100 μέτρα;

5 Ταχύτητα λειτουργίας: 0-5km/h;

6 Τροφοδοσία μπαταρίας λιθίου, 3-4 ώρες;

7 Εμβέλεια (χωρίς φορτίο): 20 χιλιόμετρα
