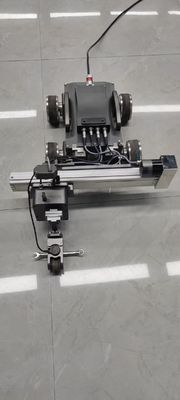

TG-M70 Δύοτροχια μαγνητικό ελεγκτή για ανίχνευση διάβρωσης αγωγών και δοχείων

TG-M70 Μαγνητικό ερπυστριοφόρο δίτροχο για ανίχνευση διάβρωσης αγωγών και σκαφών

1. Διαμόρφωση

2. Σύντομη iεισαγωγή

Αυτό το σύστημα κάνειδεν χρειάζεται σκαλωσιά, δεν χρειάζεται γυάλισμα του αντισηπτικού στρώματος, χωρίς κανένα παράγοντα σύζευξης. Μπορεί να πραγματοποιήσει ταχεία ανίχνευση διάβρωσης πάχους τοιχώματος σε μεγάλο υψόμετρο μέσω του συστήματος τηλεχειρισμού.

• Χρησιμοποιώντας τον τροχό μόνιμου μαγνήτη υψηλής αντοχής σπάνιων γαιών, ακόμη και αν υπάρξει απροσδόκητη διακοπή ρεύματος, δεν θα πέσει από την επιφάνεια που ανιχνεύτηκε. Μπορεί να εκτελέσει οριζόντιες, κάθετες και ανεστραμμένες κινήσεις πολλαπλών στάσεων στην επιφάνεια των σιδηρομαγνητικών στοιχείων.
• Εγκαταστήστε ηλεκτρομαγνητικό ανιχνευτή πάχους υπερήχων για γρήγορο έλεγχο και τοποθέτηση έναντι της διάβρωσης του τοίχου
• Ακριβής σάρωση της περιοχής για να ελέγξετε τη διάβρωση του πάχους.
• Αντιστοίχιση οθόνης σάρωσης Α και σάρωσης Β
• Εξοπλισμένο με βιντεοκάμερα, μπορεί να παρατηρήσει έγκαιρα την κατάσταση βίντεο της επιθεωρούμενης επιφάνειας.
• Το σύστημα τηλεχειρισμού για τον έλεγχο της κατεύθυνσης σάρωσης, και μπορεί να προκαθοριστεί η κατεύθυνση σάρωσης.

3. Χαρακτήρες ερπυστριοφόρου Magnetic με δύο τροχούς

Ο μαγνητικός ερπυστριοφόρος δίτροχος είναι ένα προηγμένο όργανο που μπορεί να μεταφέρει μια ποικιλία μη καταστροφικού εξοπλισμού δοκιμών. Επί του παρόντος, έχει συσσωρεύσει μεγάλο αριθμό εμπειριών επιτόπιας εγκατάστασης σε πολλούς τομείς όπως τα πετροχημικά, οι ειδικές επιθεωρήσεις δοχείων και η ηλεκτρική ενέργεια. μπορεί να μεταφέρει ηλεκτρομαγνητικούς υπέρηχους στο κάτω μέρος του σωλήνα, αγκώνα ή τρεις συνδέσμους και άλλες διάβρωση, διάβρωση πιο σοβαρών περιοχών για επιθεώρηση ή μέτρηση πάχους σάρωσης Β, ο κλάδος που ονομάζεται ειδικοί ανίχνευσης διάβρωσης σωλήνων

Ο μαγνητικός ερπυστριοφόρος δίτροχος έχει τα ακόλουθα χαρακτηριστικά: συμπαγής δομή, υψηλή ευελιξία, μαγνητική αναρρόφηση, υψηλή ακρίβεια ελέγχου, προηγμένη τεχνολογία ανίχνευσης, συμβατή ανίχνευση βίντεο και μοναδικό μηχανισμό ανύψωσης ανιχνευτή. Για την αυτόματη ανίχνευση διάβρωσης σωλήνων, δοχείων και πλακών

1) Συμπαγής δομή και υψηλή ευελιξία

Ο συμπαγής και εξαίσιος σχεδιασμός του επιτρέπει να πραγματοποιεί εύκολα ανίχνευση διάβρωσης για διάφορους τύπους σιδηρομαγνητικών σωλήνων και δοχείων. Οι μαγνητικοί γύροι είναι 350 mm (μήκος) × 140 mm (πλάτος) × 130 mm (ύψος) και ζυγίζουν λιγότερο από 5,5 κιλά. Η μοναδική δομή των δύο τροχών καθιστά δυνατή την ελεύθερη βάδιση σε σωλήνες τουλάχιστον 100 mm. Η ελάχιστη ακτίνα στροφής είναι 400mm και ο αγκώνας με ελάχιστη ακτίνα κάμψης 100mm μπορεί να περάσει εύκολα. Ως εκ τούτου, το πεδίο εφαρμογής της κίνησης και της σάρωσης μαγνητικής ανίχνευσης δύο τροχών έχει επεκταθεί σημαντικά.

2) Μαγνητική αναρρόφηση σούπερ

Όσον αφορά το σχεδιασμό, χρησιμοποιεί μαγνητικούς μαγνήτες σπάνιων γαιών για την κατασκευή μόνιμων μαγνητών υψηλής αντοχής σε δύο γύρους μαγνητικών αναρριχήσεων. Ακόμα κι αν συμβεί τυχαία διακοπή ρεύματος, δεν υπάρχει κίνδυνος πτώσης του αμαξώματος του οχήματος από την επιφάνεια που έχει εντοπιστεί. Επομένως, ο μαγνητικός ανιχνευτής δύο τροχών μπορεί να εκτελέσει με ασφάλεια οριζόντια, κάθετη και ανεστραμμένη σάρωση στάσης. Το μέγιστο κατακόρυφο φορτίο του δίτροχου μαγνητικού ερπυστριοφόρου είναι 5 κιλά, πράγμα που σημαίνει ότι δεν θα επηρεάσει καμία κατακόρυφη κίνηση κατά τη μεταφορά βάρους 5 κιλών.

3) Υψηλή ακρίβεια ελέγχου

Η ταχύτητα του μαγνητικού ανιχνευτή δύο τροχών είναι 0-6m/λεπτό και μπορεί να προωθήσει με σταθερή ταχύτητα, με τον κωδικοποιητή ακριβείας μπορεί να επιτύχει τη λειτουργία ρύθμισης του κενού ανίχνευσης, μπορεί να επιτύχει καλύτερα τις ανάγκες ανίχνευσης του χρήστη. Για παράδειγμα, ο πελάτης πρέπει να εκτελεί μια διαδικασία ανίχνευσης κενού κάθε 50 mm σε ένα σημείο στο πίσω μέρος του αγκώνα: ο ελεγκτής μπορεί να προγραμματιστεί και η μαγνητική αναρρίχηση με δύο τροχούς μπορεί να λειτουργήσει και να επιθεωρηθεί κάθε 50 mm. Βελτιώστε την αποτελεσματικότητα και την ακρίβεια της ανίχνευσης.

4) Προηγμένη τεχνολογία ανίχνευσης

Παραδοσιακά, το πιεζοηλεκτρικό πάχος χρησιμοποιείται στην παραδοσιακή μέτρηση του πάχους και φέρνει κάποια δυσκολία και δύναμη στο προσωπικό επιθεώρησης σε πολλούς τομείς όσον αφορά τη διαδικασία ανίχνευσης. Η μέθοδος χειροκίνητης επιθεώρησης του πιεζοηλεκτρικού μετρητή πάχους υπερήχων έχει τα ακόλουθα μειονεκτήματα: (1) Το στρώμα βαφής ή το στρώμα οξειδίου στην επιφάνεια του τεμαχίου εργασίας πρέπει να γυαλιστεί και η επιφάνεια πρέπει να αποκατασταθεί μετά την ολοκλήρωση της δοκιμής. Η απόδοση είναι εξαιρετικά χαμηλή. (2) Το παραδοσιακό υπερηχογράφημα πρέπει να είναι επικαλυμμένο με παράγοντα σύζευξης, ο οποίος είναι πολύ σκληρός επί τόπου. (3) Όταν εργάζεστε σε υψηλή τοποθεσία, πρέπει να κατασκευαστεί μια σταθερή πλατφόρμα, η οποία είναι δαπανηρή και χρονοβόρα. (4) Είναι δύσκολο να πραγματοποιηθούν δοκιμές εν χρήσει σε υψηλές θερμοκρασίες.

Χρησιμοποιώντας το προηγμένο σύστημα ανίχνευσης διάβρωσης πάχους τοιχώματος αυτόματης ανίχνευσης (ηλεκτρομαγνητικής υπερήχων), τα προαναφερθέντα κουραστικά προβλήματα θα λυθούν και η ακρίβεια ανίχνευσης είναι συγκρίσιμη με την παραδοσιακή πιεζοηλεκτρική υπερήχων. Δεν χρειάζεται να χτίσετε ικριώματα, δεν χρειάζεται να γυαλίσετε το αντιδιαβρωτικό στρώμα, χωρίς κανένα παράγοντα σύζευξης, μέσω του τηλεχειριστηρίου στο έδαφος, για να επιτύχετε ταχεία θωράκιση τοποθέτησης από διάβρωση τοιχώματος σωλήνα υψηλής ταχύτητας και ακριβή μέτρηση πυκνής σάρωσης. Ενώ διασφαλίζει την ακρίβεια ανίχνευσης, βελτιώνει σημαντικά την αποτελεσματικότητα ανίχνευσης και μειώνει το κόστος ανίχνευσης.

5. Η θέση ανίχνευσης και η διαδρομή ανίχνευσης των εξαρτημάτων μεγάλου υψομέτρου μπορούν να παρακολουθούνται και να ρυθμίζονται σε πραγματικό χρόνο στο έδαφος χρησιμοποιώντας την ενσωματωμένη διπλή κάμερα διπλής κάμερας με δίτροχο μαγνητικής αναρρίχησης προς τα εμπρός και πίσω για να διασφαλιστεί η δυνατότητα ελέγχου της διαδρομής σάρωσης.

6) Ο δίτροχος μαγνητικός ερπυστριοφόρος έρχεται αναπόφευκτα αντιμέτωπος με μηχανικές ενέργειες που απαιτούν ανύψωση ανιχνευτή κατά την εκτέλεση ανίχνευσης σημείου διάβρωσης ή επιθεώρησης σάρωσης Β. Κατά τη μέτρηση του πάχους του σημείου, η μέτρηση πρέπει να γίνει στο ίδιο καθορισμένο σημείο. Τα δεδομένα κάθε σημείου λαμβάνονται όταν ο καθετήρας προσγειώνεται στην επιφάνεια που πρόκειται να μετρηθεί. Επομένως, η λειτουργία του καθετήρα μπορεί να ανυψωθεί για να επιτευχθεί το πιο ακριβές σημείο. Η τιμή του πάχους. Όταν εκτελείτε μια σάρωση Β στο αντικείμενο που πρόκειται να μετρήσετε, αν και ο καθετήρας βρίσκεται κοντά στην επιφάνεια, εάν το ύψος της συγκόλλησης που απομένει είναι μεγάλο, ο καθετήρας πρέπει να ανυψωθεί και να παρασυρθεί. Επομένως, η λειτουργία ανύψωσης και κατεβάσματος του καθετήρα είναι επίσης πολύ σημαντική.

4. Ηλεκτρομαγνητική μονάδα μέτρησης πάχους υπερήχων

Το ηλεκτρομαγνητικό υπερηχογράφημα EMAT και το παραδοσιακό πιεζοηλεκτρικό υπερηχογράφημα ανήκουν στην κατηγορία των υπερήχων. Η ουσιαστική τους διαφορά έγκειται στη διαφορά των μορφοτροπέων. Οι πιεζοηλεκτρικοί μετατροπείς υπερήχων βασίζονται στην πιεζοηλεκτρική επίδραση μιας πιεζοηλεκτρικής γκοφρέτας για να εκπέμπουν και να λαμβάνουν υπερηχητικά κύματα, ενώ τα EMAT βασίζονται σε ηλεκτρομαγνητικά αποτελέσματα (μαγνητοσυσταλτική δύναμη, δύναμη Lorentz) για τη μετάδοση και τη λήψη υπερηχητικών κυμάτων και η μετατροπή της ενέργειας γίνεται στο στρώμα κατεργασίας δέρματος απευθείας στην επιφάνεια της επιφάνειας. Η παραδοσιακή πιεζοηλεκτρική δοκιμή υπερήχων έχει υψηλή απαίτηση στο φινίρισμα της επιφάνειας του τεμαχίου εργασίας. Η δοκιμή ηλεκτρομαγνητικών υπερήχων έχει χαμηλή απαίτηση στην επιφάνεια του τεμαχίου εργασίας, επιτρέποντας στην επιφάνεια του τεμαχίου να έχει βαφή, επίστρωση και ανομοιομορφία. Σε σχέση με το συμβατικό υπερηχογράφημα. Ο ηλεκτρομαγνητικός υπέρηχος έχει τα ακόλουθα πλεονεκτήματα

• Ανίχνευση χωρίς επαφή, χωρίς παράγοντα σύζευξης (ανύψωση έως περίπου 4 mm)
• Οι απαιτήσεις για την επιφάνεια δεν είναι υψηλές, η τραχύτητα της επιφάνειας μπορεί να ανιχνευθεί, με κλίμακα οξειδίου, επίστρωση, επίστρωση και άλλα τεμάχια εργασίας
• Γρήγορη ανίχνευση

Πιεζοηλεκτρικό υπερηχητικό EMAT

Κρυστάλλινος Μαγνήτης

Πράκτορας ζεύξης Ηλεκτρομαγνητικό πηνίο

Δονήσεις Δινορεύμα Μαγνητικό πεδίο

Υπερήχων Υπερήχων

ΕΜΑΤ

Παραδοσιακή πιεζοηλεκτρική τεχνολογία υπερήχων τεχνολογία EMAT

Ειδικά ταιριάζει για υψηλής ταχύτητας, online και αυτόματη ανίχνευση

Ιδιαίτερα ταιριάζει για περιβάλλον υψηλής θερμοκρασίας

Τεχνική σύγκριση παραδοσιακής τεχνολογίας πιεζοηλεκτρικών υπερήχων και τεχνολογίας EMAT σε περιβάλλον υψηλής ταχύτητας και υψηλής θερμοκρασίας.

Η τεχνολογία EMAT έχει εφαρμοστεί σε χειροκίνητες, ημιαυτόματες και πλήρως αυτόματες σε απευθείας σύνδεση μη καταστροφικές δοκιμές διαφόρων σφυρηλατήσεων, χαλύβδινων ράβδων, χαλύβδινων πλακών και χαλύβδινων σωλήνων (συμπεριλαμβανομένων χαλύβδινων σωλήνων χωρίς συγκόλληση, περιβλημάτων λαδιού, συγκολλημένων σωλήνων κ.λπ.) σε θερμοκρασία δωματίου και υψηλή θερμοκρασία.

5. Λειτουργικά χαρακτηριστικά

• ★Η θέση ανίχνευσης και η διαδρομή ανίχνευσης εξαρτημάτων μεγάλου υψομέτρου μπορούν να παρακολουθούνται σε πραγματικό χρόνο και να ρυθμίζονται στο έδαφος χρησιμοποιώντας την ενσωματωμένη διπλή κάμερα εμπρός και πίσω για να διασφαλιστεί η δυνατότητα ελέγχου της διαδρομής σάρωσης.
• Δεν υπάρχει δυνατότητα διείσδυσης γυαλίσματος επιφανειών, αντιδιαβρωτικής επίστρωσης και αιωρούμενης σκουριάς και δεν χρειάζεται παράγοντας σύζευξης.
• ★Η μέτρηση πάχους μπορεί να διεισδύσει σε επιφανειακή διάβρωση, βαφή, διάβρωση και άλλες επικαλύψεις πάχους έως και 4 mm, το πάχος των μεταλλικών αντικειμένων που εμφανίζονται από το όργανο δεν χρειάζεται να λαμβάνει υπόψη τον υπολογισμό του πάχους της επίστρωσης.
• ★Μη καθετότητα (κανονικότητα μορφοτροπέα/ανιχνευτή σε σχέση με το υπό δοκιμή αντικείμενο) έως ±25^ο, χαμηλή κατακόρυφη θέση μετά την τοποθέτηση του καθετήρα
• ★Με τον ηλεκτρικό μηχανισμό ανύψωσης ανιχνευτή, ο καθετήρας μπορεί να ανυψωθεί όταν διασχίζει εμπόδια όπως συγκολλήσεις και εξογκώματα, αποφύγετε να
• ld πίσω.
• ★Τα αποτελέσματα μέτρησης πάχους μπορούν να εμφανιστούν σε μορφή ψηφιακής τιμής, μορφή σάρωσης A, φόρμα εικόνας σάρωσης Β βάσει χρόνου και μορφή εικόνας σάρωσης Β βάσει απόστασης (κωδικοποιητής).
• ★ Χρησιμοποιώντας τον αλγόριθμο ειδικών νοημοσύνης, υπάρχουν τρεις τρόποι μέτρησης πάχους: αυτόματη λειτουργία, χειροκίνητη λειτουργία μονής πύλης (μέτρηση μεθόδου απλής αιχμής) και χειροκίνητη λειτουργία διπλής πύλης (μέτρηση μεθόδου κορυφής-αιχμής). Μειώνει σημαντικά την επίδραση των ανθρώπινων παραγόντων και απλοποιεί τα βήματα λειτουργίας.
• Ενσωματωμένη βάση δεδομένων της ταχύτητας κύματος διάτμησης βασικών υλικών και μπορεί να προσαρμόσει την τιμή της ταχύτητας κύματος διάτμησης
• Εκδώστε απευθείας τη λίστα εγγραφών επιθεώρησης και τη λίστα τιμών πάχους για να διευκολύνετε την ανάλυση και την επεξεργασία δεδομένων.

6. Τεχνικές παράμετροι

• ★Καλώδιο ελέγχου ανίχνευσης:25μ
• ★Μετράται η ελάχιστη ακτίνα καμπυλότητας στην επιφάνεια του αντικειμένου: ο διαμήκης άξονας≥50mm και η περιφέρεια≥125mm
• Μέτρηση πάχους:Ακρίβεια 0,04 mm, Εύρος 2~120 mm (Ατσάλι)
• ★Απόσταση εργασίας / ανύψωση:≤4mm
• ★Μη καθετότητα μέτρησης (κανονική για τον μορφοτροπέα/ανιχνευτή σε σχέση με το υπό δοκιμή αντικείμενο):±25^ο
• Συχνότητα διέγερσης: 3,0~5,0MHz, ταχύτητα μέτρησης:16~1 φορές/δευτ.
• Εύρος ταχύτητας ήχου:1000~9999 m/s, αύξηση προσαρμογής: 1 m/s
• Λειτουργία πύλης: αυτόματη πύλη, χειροκίνητη μονή πύλη, χειροκίνητη διπλή πύλη
• ★Παρακολούθηση βίντεο: τόσο η μπροστινή όσο και η πίσω διπλή κάμερα, τα δυναμικά και στατικά pixel είναι 3 εκατομμύρια /2304×1296
• Μαγνητικός καθετήρας κανονικής θερμοκρασίας: αδύναμοι ή λιγότερο μόνιμοι μαγνήτες, η μαγνητική αναρρόφηση≤15N, κυκλικός Φ30× υψηλός 44mm, βάρος≤80g
• ★Μέγεθος σώματος και βάρος συσκευής ανίχνευσης (περίπου): L380×W130×H120mm, 6kg
• Θερμοκρασία λειτουργίας:-10~+50℃

7. Λογισμικό ανάλυσης μετρήσεων

• Ταυτόχρονη εμφάνιση πάχους, αποτελέσματα σάρωσης Α, Β
• Εκδόθηκε απευθείας ένα αρχείο δοκιμής, ★ κατάλογος τιμών πάχους, για τη διευκόλυνση της ανάλυσης και επεξεργασίας δεδομένων
• ★Συμβατό με λειτουργικό σύστημα Win7/10 (32/64 bit).

8. Λίστα συσκευασίας

• Δοκιμή κεντρικού υπολογιστή/ανώτερου υπολογιστή 1 Σετ
• Μαγνητικό ερπυστριοφόρο δίτροχο HUATEC TG-M70 (περιλαμβάνεται μονάδα μέτρησης βίντεο και πάχους) 1 σετ
• Τροφοδοτικό και κουτί ελέγχου 1 Τεμάχιο
• Λαβή ελέγχου 1 Τεμάχιο
• Δοκιμαστικό καλώδιο ελέγχου 1 σετ
• Τυπικό μπλοκ δοκιμής (ανθρακοχάλυβας κυκλικόΦ30 × πάχος 10mm) 1 Τεμάχιο
• Αντικραδασμική θήκη αποστολής 1 Τεμάχιο
• Αποτροπή πτώσης σχοινιού ασφαλείας 1 τεμάχιο (προαιρετικό)
