HG-904A Μηχάνημα Δυναμικής Εξισορρόπησης για Διάγνωση Δονήσεων Στροφέα Διπλού Καναλιού Επιτόπου

Ανάλυση δονήσεων δύο καναλιών HG-904A και μηχανή δυναμικής εξισορρόπησης για διάγνωση δονήσεων ρότορα

Η ανισορροπία είναι μία από τις κύριες αιτίες δονήσεων μηχανών. Εκτιμάται ότι περίπου το 50 τοις εκατό όλων των βλαβών προκαλούνται από ανισορροπία ρότορων. Το καλύτερο μέσο για την εξάλειψη της μηχανικής ανισορροπίας είναι η επιτόπια εξισορρόπηση.ΝέοΟ αναλυτής/εξισορροπητής μηχανών HG904A είναι ιδιαίτερα χρήσιμος για αυτόν τον σκοπό. Μπορεί να μετρήσει την ένταση της δόνησης. να διαγνώσει την αιτία της δόνησης αναλύοντας το φάσμα συχνοτήτων. Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της ταχύτητας περιστροφής και της φάσης δόνησης, και για τον υπολογισμό του βάρους και της θέσης ανισορροπίας.

Εύρη πλάτους & Απόκριση συχνότητας για συνολική μέτρηση δόνησης:

Χαρακτηριστικά:

• Εύκολο στη χρήση
• Διανυσματική απεικόνιση, η διαδικασία εξισορρόπησης και το αποτέλεσμα εμφανίζονται καθαρά με μια ματιά
• Αποθήκευση δεδομένων εξισορρόπησης 10 ρότορων
• Επιλογή αφαίρεσης ή διατήρησης δοκιμαστικής μάζας
• Ανάλυση του αποτελέσματος εξισορρόπησης σε δύο καθορισμένες θέσεις
• Εύρος δοκιμαστικής μάζας υπολογίζεται σύμφωνα με το βάρος του ρότορα, την ταχύτητα περιστροφής, την ακτίνα και την απαιτούμενη βαθμίδα εξισορρόπησης
• Εγκυρότητα δοκιμαστικής μάζας κρίνεται αυτόματα
• Μέτρηση στροφών, πλάτους και φάσης
• AD:16 bit
• Επιτόπιο φάσμα FFT 400,800,1600,3200,6400,12800 γραμμών και λειτουργία διάγνωσης
• Συλλογή δεδομένων ταυτόχρονα σε δύο κανάλια
• Αποδιαμόρφωση φακέλου υλικού για διάγνωση ρουλεμάν και γραναζιών
• Συνάρτηση μεταφοράς για μέτρηση φυσικής συχνότητας
• Εμφάνιση κυματομορφής και φάσματος μέσω μεγάλης οθόνης LCD
• Αποθήκευση τιμών δόνησης και κυματομορφής δόνησης

Συνθήκες λειτουργίας

• Εύρος θερμοκρασίας: από 5°C έως 50°C
• Σχετική υγρασία: < 85%, μη κορεσμένο
• Χωρίς διαβρωτικά αέρια
• Χωρίς ισχυρό ηλεκτρομαγνητικό πεδίο & ισχυρές κρούσεις

Προδιαγραφές:

• Εύρος ταχύτητας περιστροφής για δυναμική εξισορρόπηση: 70-13.000 σ.α.λ.
• Αυτόματη και χειροκίνητη επιλογή εύρους
• Ακρίβεια μέτρησης δόνησης: 5 %

l Αισθητήρες: Πιεζοηλεκτρικό επιταχυνσιόμετρο, μαγνητοηλεκτρικό ταχύμετρο, μετατοπιστής ρεύματος Eddy και άλλα.

• 8^η-τάξης ελλειπτικό φίλτρο αντι-aliasing, φίλτρο ζώνης διέλευσης RPM
• Σήμα εισόδου: Επιταχυνσιόμετρο, ICP και τάση

• Εύρος συχνότητας ανάλυσης φάσματος: 100, 200, 500, 1K, 2K, 5K, 10K,20K,35KHz

89.6KHz μόνο για δειγματοληψία 1 καναλιού(ανάλυση φάσματος 35KHz),

51.2KHz για δειγματοληψία 2 καναλιών(ανάλυση φάσματος 20KHz).

• Αποθήκευση δεδομένων: 8G

• Σημειωματάριο: 10 κωδικοί συνθηκών για οπτική επιθεώρηση
• Έξοδος: USB για επικοινωνία με PC
• Τροφοδοσία: Επαναφορτιζόμενη μπαταρία Ni-MH για 8 ώρες συνεχούς λειτουργίας, προειδοποίηση χαμηλής μπαταρίας
• Περιβάλλον λειτουργίας: 0~55 ^oC, 90% υγρασία χωρίς συμπύκνωση
• Μέτρηση ταχύτητας περιστροφής με φωτοκυτταρικό αισθητήρα
• Δυναμικό Εύρος: 60dB με ρυθμιζόμενο εύρος κέρδους 48dB
• Διαστάσεις: 21×13×4 cm; Βάρος: 1,2 kg (Συμπεριλαμβάνονται μπαταρίες)

•

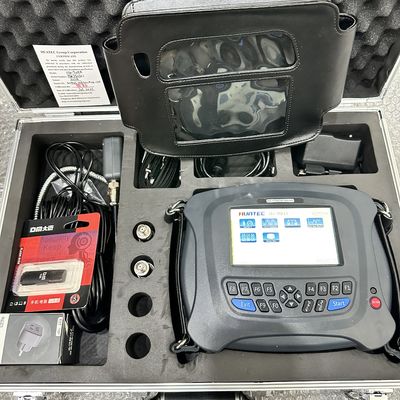

  Λίστα Συσκευασίας

  ΝέοΣυλλέκτης Δονήσεων HG904A 1
  Επιταχυνσιόμετρο 2
  Μαγνητική Βάση 2
  Ακροφύσιο Επέκτασης από Χάλυβα 1
  Φορτιστής Μπαταρίας 1
  Καλώδιο Επιταχυνσιόμετρου 3
  USBΚαλώδιο Επικοινωνίας 1
  Μονάδα Εξισορρόπησης 1

  Αισθητήρας Ταχύμετρου/Σκανδάλης και καλώδιο 1
  Σετ χαρτιού ανακλαστήρα 1
  Οδηγός Γρήγορης Εκκίνησης 1
  CD Λογισμικού 1
  Πιστοποιητικά HG904A και αισθητήρων 3
  Βαλίτσα Μεταφοράς 1
