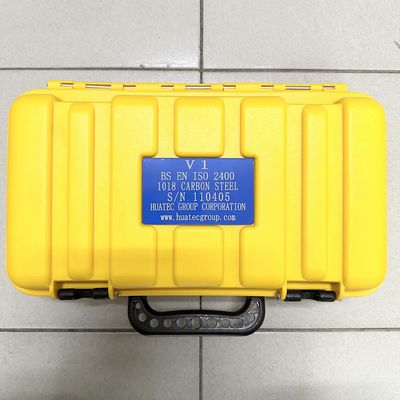

Κλείδιο βαθμονόμησης IIW V1

IIW V1 μπλοκ βαθμονόμησης

Πρότυπο: ISO2400-1972E

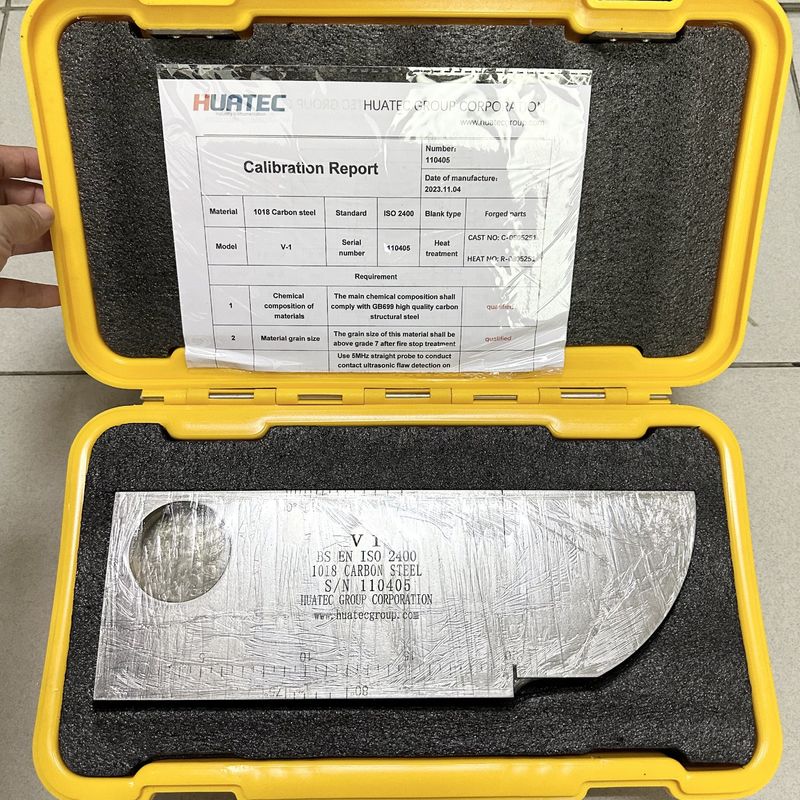

Το μπλοκ δοκιμής IIW (μπλοκ δοκιμής V-1) ονομάζεται επίσης ολλανδικό μπλοκ δοκιμής. Είναι ένα διεθνές πρότυπο μπλοκ δοκιμής εγκεκριμένο από το Διεθνές Ινστιτούτο Συγκόλλησης (IIW) και συνιστώμενο από τον Διεθνή Οργανισμό Τυποποίησης (ISO). Το σχήμα και το μέγεθος φαίνονται στο Σχήμα 1-1:

Κύρια Σημεία Χρήσης:

(1) Το δυναμικό εύρος, η οριζόντια γραμμικότητα και το εύρος ανίχνευσης διαμήκους κύματος του ανιχνευτή σφαλμάτων μπορούν να μετρηθούν χρησιμοποιώντας πάχος μπλοκ δοκιμής 25mm;

(2) Το τόξο 50 και η διαμπερής οπή 1,5 χρησιμοποιήθηκαν για τον προσδιορισμό του περιθωρίου ευαισθησίας της γωνίας διάθλασης του πλάγιου ανιχνευτή και του διαμήκους κύματος του ευθύ ανιχνευτή. Είναι επίσης δυνατό να εκτιμηθεί χονδρικά το μέγεθος της τυφλής περιοχής του ευθύ ανιχνευτή και η ικανότητα διείσδυσης του οργάνου μέτρησης σε συνδυασμό με τον ανιχνευτή.

(3) Το σημείο πρόσπτωσης και η τυφλή περιοχή του πλάγιου ανιχνευτή μετρώνται χρησιμοποιώντας την επιφάνεια τόξου R100mm, και ο λόγος άξονα χρόνου και το μηδενικό σημείο μπορούν να διορθωθούν;

(4) Η διαμήκης ανάλυση του ευθύ ανιχνευτή μπορεί να μετρηθεί με το επίπεδο εγκοπής των 85mm, 91mm και 100mm;

(5) Χρησιμοποιήστε την ακμή ορθής γωνίας του μπλοκ δοκιμής για να μετρήσετε τη γωνία απόκλισης της δέσμης ήχου του πλάγιου ανιχνευτή.

Προδιαγραφή:

Περιγραφή:
Χρησιμοποιείται για βαθμονόμηση μετατροπέων διάτμησης και διαμήκους, και επαλήθευση σημείου εξόδου σφήνας διάτμησης και γωνίας διάθλασης. Μπορεί επίσης να χρησιμοποιηθεί για έλεγχο ανάλυσης και ευαισθησίας
