Υψηλής απόδοσης, πολλαπλών χρήσεων και ευφυούς πολλαπλών συχνοτήτων ελεγκτή ρεύματος Eddy

Υψηλής Απόδοσης, Πολλαπλών Χρήσεων και Έξυπνος Τηλεχειριζόμενος Ελεγκτής Ροής Φορητής Επαγωγής Πολλαπλών Συχνών

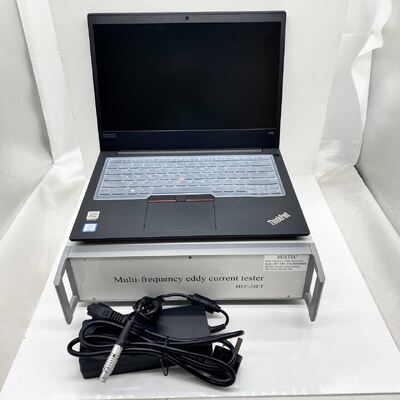

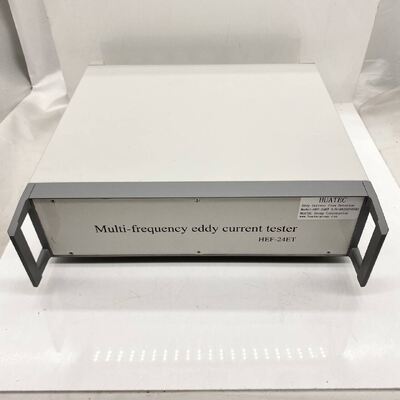

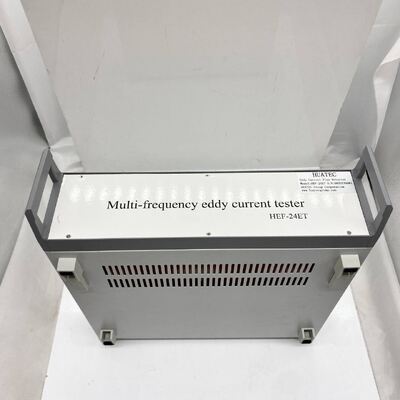

Το έξυπνο ψηφιακό όργανο ελέγχου ροής επαγωγής πολλαπλών συχνοτήτων HEF-24ET είναι μια νέα γενιά συσκευών μη καταστροφικού ελέγχου με ροή επαγωγής. Με την υιοθέτηση της πιο προηγμένης ψηφιακής ηλεκτρονικής τεχνολογίας, της τεχνολογίας ροής επαγωγής πολλαπλών συχνοτήτων και της τεχνολογίας μικροεπεξεργαστών, μπορεί να επιτύχει αποτελεσματική ανίχνευση ρωγμών εσωτερικού και εξωτερικού τοιχώματος σιδηρομαγνητικών και μη σιδηρομαγνητικών μεταλλικών σωλήνων σε πραγματικό χρόνο.

Το HEF-24ET διαθέτει ένα πλήρες σύστημα ελέγχου ροής επαγωγής. Ενσωματωμένο με τα συμβατικά συστήματα ελέγχου ροής επαγωγής πολλαπλών συχνοτήτων, πολλαπλών καναλιών, μπορεί επίσης να μετατραπεί σε όργανο ελέγχου ροής επαγωγής υψηλής απόδοσης, πολλαπλών χρήσεων, έξυπνο.

Με τέσσερα σχετικά ανεξάρτητα κανάλια ελέγχου, το HEF-24ET μπορεί να λάβει τέσσερα απόλυτα και τέσσερα διαφορικά σήματα ροής επαγωγής. Μέσω της μαλακής εναλλαγής, το όργανο μπορεί επίσης να εναλλαχθεί σε δύο ανιχνευτές ελέγχου ροής επαγωγής διπλής συχνότητας με δύο ταυτόχρονες συνδέσεις ανιχνευτών. Η συχνότητα ελέγχου είναι από 50Hz έως 10MHz με μεταβλητό εύρος συχνοτήτων για επιλογές, και έχει τη λειτουργία ενίσχυσης ασθενών σημάτων ελέγχου και ισχυρή ικανότητα κατά των παρεμβολών. Εφαρμοσμένο στον έλεγχο ρωγμών σωλήνων, με ανιχνευτή εσωτερικού τύπου, μπορεί εύκολα να ανιχνεύσει ελαττώματα όπως ρωγμές εσωτερικού/εξωτερικού τοιχώματος, κοιλότητες, διάβρωση, λέπτυνση, υλικά τοιχώματος και εσωτερικά ελαττώματα. Και έχει το χαρακτηριστικό του αυτόματου ελέγχου ελεγχόμενου από υπολογιστή, ψηφιακής οθόνης, υψηλής ευαισθησίας ελέγχου, σταθερής απόδοσης και ούτω καθεξής.

Επομένως, το HEF-24ET είναι ιδιαίτερα κατάλληλο για διάφορους μεταλλικούς (χαλκός, τιτάνιο, αλουμίνιο, ζιρκόνιο και άλλα μεταλλικά υλικά) σωλήνες και μεταλλικά μέρη εν υπηρεσία για ανίχνευση ελαττωμάτων και μετρήσεις πάχους τοιχώματος και ανάλυση αξιολόγησης σε πυρηνική ενέργεια, ηλεκτρική ενέργεια, πετροχημεία, αεροδιαστημική, αεροπορία και άλλα τμήματα. Πιο λεπτομερώς, όπως ο έλεγχος σωλήνων λέβητα πριν ή κατά τη διάρκεια της λειτουργίας, σωλήνες εναλλάκτη θερμότητας, υπόγειοι σωλήνες και σωλήνες από χυτοσίδηρο κ.λπ.

Προδιαγραφές

1.Εύρος συχνοτήτων:50 Hz ~ 10 MHz

2. Δύο ανεξάρτητα επιλέξιμες συχνότητες

3. 3 μονάδες ανάμειξης (αυτόματος αναμικτήρας)

4. Μνήμη ιχνηλασιμότητας σε πραγματικό χρόνο 4 σημάτων ροής επαγωγής

5.Εύρος ενίσχυσης:0 ~ 99dB συνεχώς ρυθμιζόμενο, η εργασία κάθε αρχείου με βήμα 0,1dB

6.Περιστροφή φάσης:0 ~ 359 ° συνεχώς ρυθμιζόμενο, ακρίβεια 1 °. Κατά τη διαδικασία ρύθμισης φάσης, η οθόνη εμφανίζει άμεσα την αλλαγή φάσης στην αντίσταση μετά τα επίπεδα και τις τιμές πλάτους και φάσης του σήματος ροής επαγωγής, βολικό και διαισθητικό

7. Ρυθμιζόμενο ερέθισμα ανιχνευτή, 1-8

8. Γρήγορη ψηφιακή / αναλογική ηλεκτρονική ισορροπία

9. Τέσσερις οθόνες σχεδίου ιχνηλασιμότητας και οκτώ εσωτερικές οθόνες ανάλυσης καμπύλης ζώνης,

10. Οθόνη σάρωσης χρονικής βάσης.

11. Λειτουργία καθυστερημένης απόκρυψης διαδρομής μνήμης

12. Διάλογος ανθρώπου-μηχανής με μενού (στα Αγγλικά).

13.Λειτουργικό σύστημα είναιWinXp, Win7, Win8

14. Αυτόματες μετρήσεις πλάτους και φάσης σήματος, και αργή (ρυθμιζόμενη) αναπαραγωγή σημάτων ροής επαγωγής

15. Ψηφιακό φιλτράρισμα: Χαμηλοπερατό: 0Hz ~ 2000Hz, Υψιπερατό: 0Hz ~ 2000Hz.

16. Λειτουργία ανάλυσης διαμόρφωσης

17. Μπορεί να εξοπλιστεί με απόλυτες, διαφορικές και αυτο-συγκριτικές μορφές, συμπεριλαμβανομένων ανιχνευτών τύπου διέλευσης, τύπου παρεμβολής, επίπεδου τύπου, σημείου, περιστροφικού και άλλων

18. Με μοναδικό συναγερμό πεδίου φάσης / πλάτους μη σταθερού πλάτους

19. Πολλαπλές θύρες εξόδου συναγερμού υλικού

20. Έξοδος συναγερμού σε πραγματικό χρόνο, έξοδος συναγερμού καθυστέρησης

21. Μαζική αποθήκευση μπορεί να είναι διάφορες διαδικασίες ελέγχου και δεδομένα ελέγχου

22. Οθόνη C-scan

23. Αυτόματη εμφάνιση καμπυλών φάσης / βάθους ελαττώματος

24. Οθόνη που εμφανίζει το διάγραμμα διατομής του σωλήνα εν υπηρεσία, τον αριθμό κατάταξης των ελεγμένων σωλήνων και τα σήματα ελέγχου ροής επαγωγής.

25. Ταξινομημένες σημάνεις του διαγράμματος διατομής σωλήνα, για τη δημιουργία επισκόπησης ελέγχου ροής επαγωγής του σωλήνα εν υπηρεσία

26. Ταξινομημένα στατιστικά αποτελέσματα ελέγχου (οθόνες πινάκων και ιστογράμματος), για τη διευκόλυνση της αθροιστικής ανάλυσης των αποτελεσμάτων ελέγχου

27. Αυτόματη εμφάνιση ημερολογίου και ώρας

28. Προαιρετικό Σύστημα Ανάλυσης Δεδομένων

Εφαρμογές

Ιδιαίτερα κατάλληλο για πυρηνική ενέργεια, ηλεκτρική ενέργεια, πετροχημεία, αεροδιαστημική, αεροπορία και άλλα τμήματα εν υπηρεσία σωλήνων χαλκού, τιτανίου, αλουμινίου, ζιρκονίου και άλλων, μεταλλικών μερών για ανίχνευση ελαττωμάτων και μετρήσεις πάχους τοιχώματος, και έλεγχο, ανάλυση και αξιολόγηση διαφόρων σιδηρομαγνητικών σωλήνων.
