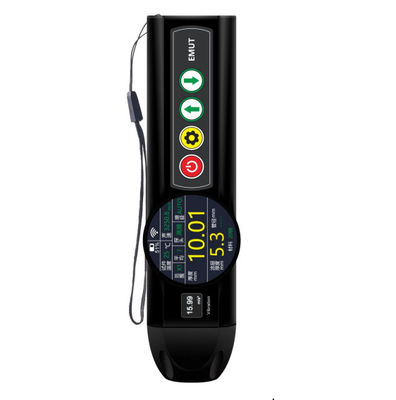

TG-50 OLED Υπερηχητικός Μετρητής Πάχους & Πάχους Επίστρωσης και Δόνησης τρία σε ένα
Ηλεκτρομαγνητικός Υπερηχητικός Μετρητής Πάχους
2Ηλεκτρομαγνητικός Υπερηχητικός Μετρητής Πάχουςείναι ένα φορητό, εξαιρετικά μικρό, μη επαφικό όργανο μέτρησης πάχους που δεν απαιτεί παράγοντες ακουστικής σύζευξης. Μπορεί να επιτύχει μέτρηση πάχους μεταλλικών ή μαγνητικών υλικών, ενώ ταυτόχρονα μετρά το πάχος του στρώματος επίστρωσης στην εξωτερική πλευρά μαγνητικών τεμαχίων εργασίας. Όταν το όργανο είναι προσαρτημένο στο τεμάχιο εργασίας, μπορεί να μετρήσει τη δόνηση του τεμαχίου εργασίας.
Χαρακτηριστικά Προϊόντος:
l Μικρό μέγεθος, εύκολο στη μεταφορά
l Χαμηλές απαιτήσεις για την επιφάνεια του τεμαχίου εργασίας, δεν απαιτείται επεξεργασία στίλβωσης σε τραχιές επιφάνειες και μπορεί να επιτευχθεί μη επαφική μέτρηση
l Μη ευαίσθητο σε επικαλύψεις, επιτρέποντας τη μέτρηση πάχους επικαλυμμένων τεμαχίων εργασίας
l Δεν απαιτείται παράγοντας ακουστικής σύζευξης, μπορεί να επιτευχθεί μέτρηση πάχους τεμαχίων εργασίας υψηλής θερμοκρασίας και μπορεί να πραγματοποιηθεί αντιστάθμιση θερμοκρασίας
l Οθόνη LCD IPS κυκλικής οθόνης υψηλής ευκρίνειας 1,3 ιντσών, 360° χωρίς τυφλά σημεία
l Οθόνη OLED 0,42 ιντσών, επιτάχυνση εμφάνισης υψηλής φωτεινότητας
l Ηλεκτρομαγνητικός υπερηχητικός μετρητής πάχους, μέτρηση πάχους επίστρωσης και ανάλυση δονήσεων τρία σε ένα
Γενικά Χαρακτηριστικά:
Α, Το όργανο αποτελείται από έναν κεντρικό υπολογιστή και ένα κινητό τηλέφωνο, τα οποία συνδέονται ασύρματα μέσω WiFi
Β, Το όργανο υιοθετεί την αρχή του ηλεκτρομαγνητικού υπερήχου και η διαδικασία επιθεώρησης δεν απαιτεί στίλβωση της επιφάνειας του τεμαχίου εργασίας και παράγοντα σύζευξης
Γ, Ο αισθητήρας και ο κεντρικός υπολογιστής είναι ενσωματωμένοι και ο αισθητήρας μπορεί να αντικατασταθεί
Δ, Μετά τη σύνδεση του τηλεφώνου και του tablet, υπάρχουν δύο λειτουργίες: A-scan και B-scan
Ε, Διαμορφώσιμοι τύποι αισθητήρων: αισθητήρας (≤80°C, βραχυπρόθεσμη μέτρηση), αισθητήρας υψηλής θερμοκρασίας (≤800°C, βραχυπρόθεσμη μέτρηση)
ΣΤ, Διαμορφώσιμη λαβή υψηλής θερμοκρασίας: κοντή λαβή (ικανοποιεί απαιτήσεις μέτρησης έως 350°C, βραχυπρόθεσμη μέτρηση), μακριά λαβή (ικανοποιεί απαιτήσεις μέτρησης έως 800°C, βραχυπρόθεσμη μέτρηση)
Βασικές παράμετροι:
|
Εύρος μέτρησης
|
1-240,0mm
|
|
Μέγιστη απόσταση ανύψωσης
|
3,5mm
|
|
Ανιχνεύσιμα υλικά τεμαχίων εργασίας
|
Ανθρακούχος χάλυβας, χυτοχάλυβας, κραματοποιημένος χάλυβας, ανοξείδωτος χάλυβας, χαλκός, αλουμίνιο, τιτάνιο και άλλα αγώγιμα υλικά
|
|
Εύρος σφάλματος μέτρησης
εξοπλισμός
|
Πάχος τεμαχίου εργασίας<10mm , σφάλμα 0,05mm
Πάχος τεμαχίου εργασίας>10mm , σφάλμα +(0,01+H/200) mm (H είναι το πάχος του τεμαχίου εργασίας)
|
|
Κέρδος λήψης
|
≤100dB
|
|
Μέγιστο εύρος μέτρησης
επίστρωση
|
6mm
|
|
Εύρος μέτρησης δόνησης
|
0-156m/s2
|
|
Μέγιστη γωνία κλίσης του αισθητήρα
|
±25°
|
|
Ελάχιστη διάμετρος (καμπυλότητα) ανιχνεύσιμου τεμαχίου εργασίας
|
6mm
|
|
Μέθοδος διέγερσης πεδίου αισθητήρα
|
Μόνιμος μαγνήτης
|
|
Τύπος ηχητικού κύματος
|
Εγκάρσιο κύμα
|
|
Εμφάνιση κυματομορφής
|
Θετικό ημι-κύμα, αρνητικό ημι-κύμα, πλήρες κύμα, ραδιοφωνικό
κύμα συχνότητας, κύμα περιβλήματος
|
|
Εύρος ρύθμισης ταχύτητας ήχου ηχητικού κύματος
|
1000-9999 m/s
|
|
Αντιστάθμιση υψηλής θερμοκρασίας
|
Με λειτουργία αυτόματης αντιστάθμισης ταχύτητας ήχου υψηλής θερμοκρασίας
|
|
Τροφοδοσία
|
Ενσωματωμένη μπαταρία λιθίου, χρόνος λειτουργίας όχι λιγότερο από 4 ώρες
|
|
Λειτουργία χαμηλής κατανάλωσης
|
Υποστηρίζει Gecko λειτουργία5Ο χρόνος αναμονής μπορεί να φτάσει πάνω από 20 ώρες
|
|
Το κανονικό εύρος θερμοκρασίας λειτουργίας του κεντρικού υπολογιστή
|
-10~+50°C
|
|
Εύρος θερμοκρασίας αποθήκευσης κεντρικού υπολογιστή
|
0-+40°C
|
|
Βάρος κεντρικού υπολογιστή
|
250g(με αισθητήρα κανονικής θερμοκρασίας)Μέγεθος κεντρικού υπολογιστήΑισθητήρας υψηλής θερμοκρασίας
|
|
Τυπικές Διαμορφώσεις
|
Σειριακός αριθμός
|
Όνομα
|
1
|
4MHz
|
,
|
Φ33mm*40mm
|
|
|
1 2
|
|
|
|
3
|
4MHz
|
|
Υποστηρίζει συστήματα Android, HarmonyOS5Καλώδιο φόρτισης και δεδομένων
|
|
4
|
4
Βύσμα φόρτισης
|
|
|
|
1
|
Εγχειρίδιο
|
|
|
|
1
|
6 Δοκιμαστικό μπλοκ με βάση τον σίδηρο
|
|
|
|
1
|
Δοκιμαστικό μπλοκ με βάση το αλουμίνιο
(
|
|
|
|
|
1
Προαιρετικές Διαμορφώσεις
(
|
|
|
|
)
|
Σειριακός αριθμός
|
|
|
ΠοσότηταΣημείωση1Αισθητήρας υψηλής θερμοκρασίας
|
1
|
4MHz
|
,
|
Φ33mm*40mm
|
|
|
Αισθητήρας κανονικής θερμοκρασίας μικρής διαμέτρου
|
|
Υποστηρίζει συστήματα Android, HarmonyOS5Φ13mm*36mm
|
|
3
|
Αισθητήρας κανονικής θερμοκρασίας μεγάλης διαμέτρου
|
|
Υποστηρίζει συστήματα Android, HarmonyOS5Φ40mm*60mm
|
|
4
|
Κινητό τηλέφωνο
|
|
Υποστηρίζει συστήματα Android, HarmonyOS5Tablet
|
|
1
|
Υποστηρίζει συστήματα Android, HarmonyOS
|
|
|
|
1
|
Υποστηρίζει συστήματα Android, HarmonyOS
|
|
|
|
1
|
Λογισμικό APP
|
|
|
|
|
|
|
|
