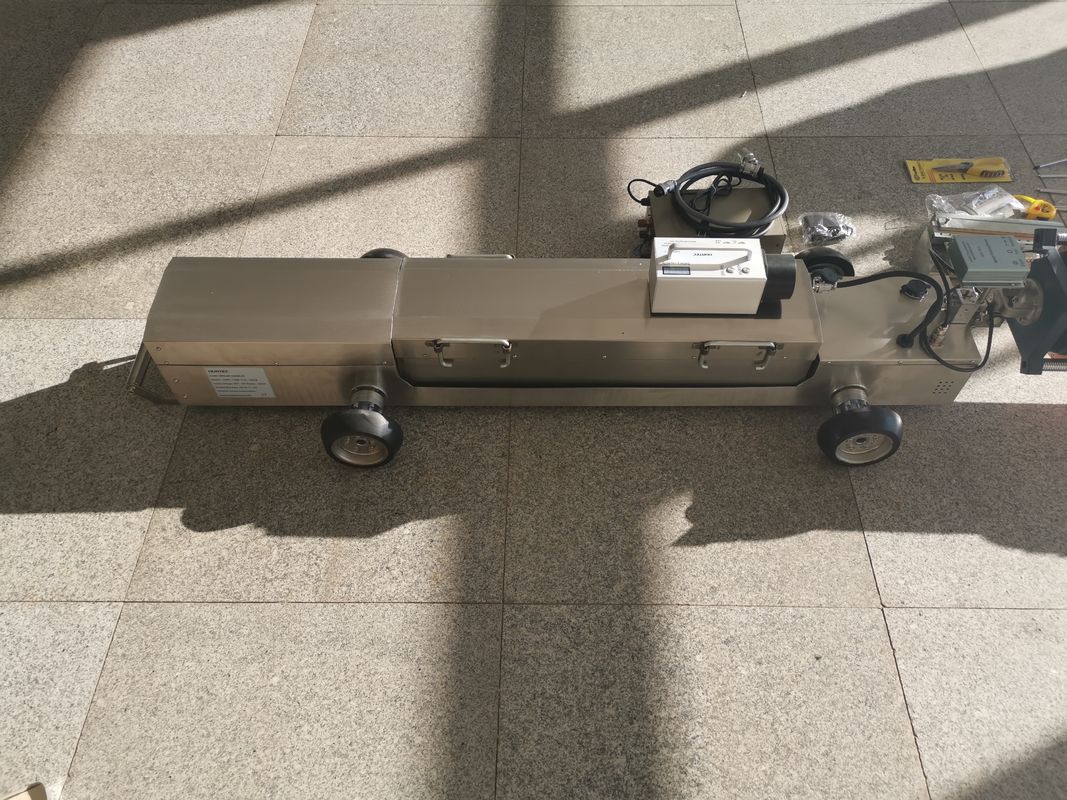

HUATEC X-ray Pipe Crawler HXPC-100B1
Κύρια αντικείμενα ανίχνευσης
·Επιθεώρηση περιμετρικών συγκόλλησεων αγωγών: πραγματοποιείται 100% πανοραμική έκθεση για τις περιμετρικές συγκόλλησεις των σωληνώσεων για την ανίχνευση ελαττωμάτων όπως πορώσεις, ενσωμάτωση σκωρίδας, έλλειψη διείσδυσης,σχισμές, κλπ. Αυτός ο τύπος ανίχνευσης χρησιμοποιεί συνήθως ακτίνα ακτίνων Χ 360 ° x 30 ° για να εξασφαλίσει μια κυκλική απεικόνιση συγκόλλησης.
·Αναγνώριση της διάβρωσης και του πάχους τοιχώματος του σωλήνα: μπορεί να εντοπίσει τη διάβρωση, την διάβρωση και την απώλεια πάχους τοιχώματος του εσωτερικού τοιχώματος του σωλήνα,συμπεριλαμβανομένης της διάβρωσης κάτω από το στρώμα μόνωσης (CUI) του αγωγού με στρώμα μόνωσης, και συνήθως δεν απαιτεί το κλείσιμο ή την αφαίρεση του στρώματος μόνωσης.
·Εσωτερικές διαρθρωτικές ανωμαλίες: βρέθηκαν μπλοκαρίσματα, εναποθέσεις, παραμορφώσεις ή άλλες μηχανικές ζημιές στο εσωτερικό του αγωγού.
Παράμετροι
|
Πρότυπο Crawler
|
HXPC-100Β1Χ
|
|
Εφαρμόσιμη εσωτερική διάμετρος σωλήνα
|
Φ400-1100 χμ
|
|
Βέλτιστη κλίση αναρρίχησης του σωλήνα καθαρισμού
|
12°
|
|
μέθοδο ελέγχου
|
Μαγνητική τοποθέτηση
|
|
τάση εξόδου
|
150-250 kw
|
|
ρεύμα εξόδου
|
3 mA
|
|
χρόνος έκθεσης
|
0-3 λεπτά
|
|
ακρίβεια θέσης
|
± 5 mm
|
|
Ταχύτητα ταξιδιού
|
12 m/min
|
|
Δυνατότητα / τάση μπαταρίας
|
108V/7AH,108V/12AH
|
|
Απόσταση με τα πόδια χωρίς έκθεση
|
2000 μέτρα
|
|
Εφαρμόσιμο πάχος τοίχου
|
≤ 34 mm
|
|
Σύνολο μήκους σάκους mm
|
2100 ((αυτοκίνητο1100mmπαλτό550mm)
|
|
Τρόπος οδήγησης
|
Μία μονάδα κίνησης
|
|
μέγεθος εστιακού σημείου
|
2.0*2.0
|
|
Γωνία ακτινοβολίας ακτίνων Χ
|
360°*30°
|
|
Θερμοκρασία περιβάλλοντος λειτουργίας
|
-20°C έως +75°C
|
|
θερμοκρασία διατήρησης
|
0°C έως +60°C
|
|
Εφαρμόσιμη υγρασία περιβάλλοντος
|
≤ 85%
|
|
Βάρος του κουτιού μπαταρίας
|
21 κιλά,42 κιλά
|
|
Βάρος γεννήτριας
|
13 κιλά
|
|
Βάρος αναρρίχησης
|
30 κιλά
|
|
Η ακτίνα περιστροφής του σέρματος
|
>7D
|
|
Τύπος γεννήτριας
|
HUATEC XXGH-2505γΑμικός σωλήνας
|
Χαρακτηριστικά
Εγώ... Σε αντίθεση με τον έλεγχο του εξοπλισμού μέσω της ακρόασης ήχων, οι χειριστές μπορούν να ελέγξουν τις στιγμές έκθεσης και να χειριστούν τους ερπετές σωλήνα ακτίνων Χ για να κινηθούν προς τα εμπρός ή προς τα πίσω μέσω μαγνητικού προσανατολιστή.
Εγώ... Οι μαγνητικοί εντοπιστές έχουν τα ακόλουθα χαρακτηριστικά: υψηλότερη ακρίβεια θέσης, ισχυρή διείσδυση και υψηλότερη σταθερότητα.
Εγώ... Οι ανιχνευτές αγωγών ακτίνων Χ μπορούν να εμφανίσουν την τάση της μπαταρίας και να κρίνουν άμεσα τη χρήση της.
Εγώ... Το λογισμικό X-ray crawlers pipeline είναι γραμμένο με κωδικούς σφαλμάτων. Παρακαλούμε ανατρέξτε στον πίνακα κωδικών σφαλμάτων για την ανίχνευση δυσλειτουργιών εξοπλισμού.
Εγώ... Το ελκυστήρα σωλήνων ακτινοβολίας έχει μικρότερο μέγεθος, ελαφρύτερο βάρος και είναι πιο βολικό για μεταφορά και λειτουργία.
Εγώ... Εξοπλισμένο με όλα τα είδη λειτουργιών προστασίας, συμπεριλαμβανομένης της προστασίας κατά της σύγκρουσης με το νερό, προστασία 20 λεπτών χωρίς λειτουργία κλπ.
Εγώ... Οι χρήστες μπορούν να αντικαταστήσουν εύκολα τον ελεγκτή, την πλακέτα κυκλωμάτων και άλλα μέρη λόγω της αρθρωτής σχεδίασης.
Εγώ... Η γεννήτρια υιοθετεί ένα μικρό φορητό περιμετρικό κώνο 2005 ανιχνευτή ελαττωμάτων στόχου: ο ελεγκτής και το κεφάλι της μηχανής είναι χωριστά, το οποίο είναι πιο βολικό για τους χρήστες να αντικαταστήσουν, να διορθώσουν,και δοκιμήΕάν η γεννήτρια είναι εξοπλισμένη με τον ελεγκτή, ολόκληρο το σύνολο μπορεί να χρησιμοποιηθεί ως φορητός ανιχνευτής ελαττωμάτων.
Εγώ... Το μηχάνημα είναι εξοπλισμένο με ψεύτικο φορτίο και ο χρόνος είναι ρυθμισμένος για 0,2 λεπτά.Αυτή η λειτουργία επιτρέπει στους χρήστες να μάθουν πώς να εντοπίσουν και να καθορίσουν το λάθος.
Εγώ... Ο άξονας επιμήκυνσης υιοθετεί σύνδεση χωρίς κλειδί, η οποία είναι πιο βολική για αντικατάσταση.
Εγώ... Ο μαγνητικός δέκτης διαθέτει 8 περιοχές ταχυτήτων, οι οποίες ικανοποιούν τις απαιτήσεις διαφορετικών διαμέτρων.
