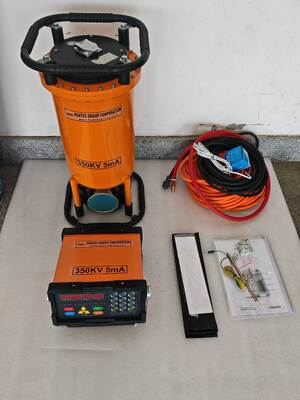

350KV Φορητός Ανιχνευτής Ατελειών Ακτίνων Χ Τύπου Μεταβλητής Συχνότητας XXG-3505
Χαρακτηριστικά:
● Υιοθετεί έλεγχο μικροϋπολογιστή και αρθρωτή δομή, με ισχυρή ικανότητα κατά των παρεμβολών και υψηλό αυτοματισμό και αξιόπιστη απόδοση.
● Η ρύθμιση παραμέτρων, η διαδικασία εργασίας και η ένδειξη προβλημάτων θα εμφανίζονται στην οθόνη LED.
● Ένα ανεξάρτητο πλήκτρο γήρανσης έχει σχεδιαστεί για την εύκολη γήρανση του μηχανήματος.
● Ο χρόνος ακτινοβολίας προς χρόνο ψύξης είναι 1:1.
● Ο ελεγκτής μπορεί να αναγνωρίσει αυτόματα τον τύπο της γεννήτριας ακτίνων Χ.
● Εισάγονται αδιάβροχο και ανθεκτικό στη σκόνη έγχρωμο πάνελ και ψηφιακό πληκτρολόγιο ήχου που επιτρέπουν την άμεση και ακριβή επιλογή των παραμέτρων έκθεσης.
● Διασφαλίζεται η ασφάλεια κατά τη χρήση του οργάνου, είναι εγκατεστημένη συσκευή προστασίας από υπέρταση, υπόταση,
υπερβολικό ρεύμα, υποβολικό ρεύμα και υπερθέρμανση.
● Έχει σχεδιαστεί μια μοναδική ασφάλεια κλειδώματος που προστατεύει τον χειριστή από τη ζημιά της ακτινοβολίας.
● Υιοθετείται ευρύτερο φάσμα τιμών KV και επιλύεται το πρόβλημα δυσκολίας του μικρού εύρους ακτινογραφίας.
● Λειτουργία καθυστέρησης έκθεσης ------ ο χρόνος καθυστέρησης μπορεί να ρυθμιστεί σε λιγότερο από 10 λεπτά για να διατηρείται ο χειριστής ασφαλής από τον χώρο εργασίας.
● Συνδυάζεται με διάφορες γεννήτριες και λειτουργεί αξιόπιστα.
● Ο αριθμός των εκθέσεων μπορεί να αθροιστεί.
(Αφού η μονάδα είναι έτοιμη, αλλά πριν πατήσετε το πλήκτρο "ON", μπορείτε να πατήσετε το πλήκτρο "A" (πλήκτρο καθυστέρησης) τρεις φορές για να ελέγξετε τον αριθμό των εκθέσεων και να πατήσετε οποιοδήποτε πλήκτρο για να επιστρέψετε.)
● Με την έξοδο φωτεινής προειδοποίησης ακτίνων και τον ακροδέκτη σύνδεσης καλωδίου διακόπτη πόρτας-μηχανής.
(Διακόπτης πόρτας-μηχανής — όταν ανοίγει η πόρτα μολύβδου, το όργανο διακόπτει αυτόματα την υψηλή τάση για την προστασία του χειριστή)
Κύριες τεχνικές παράμετροι
|
ΤΥΠΟΣ
ΑΝΤΙΚΕΙΜΕΝΟ
|
XXG3505 |
| Μέγιστο πάχος διείσδυσης χάλυβα (A3) |
60mm |
| Εστιακή απόσταση |
600mm |
| Χρόνος έκθεσης |
5min |
| Τύπος φιλμ |
Agfa D7 |
Ενισχυτική οθόνη διπλού φύλλου μολύβδου
|
0.03 |
| Επεξεργασία σκοτεινού θαλάμου |
20±2℃ |
| Ανάπτυξη |
5 λεπτά |
| Μαύρο |
1.5 |
| Είσοδος |
Τάση (V) |
220V±10% 50-60Hz |
| Ισχύς (KVA) |
3.5 |
| Έξοδος |
Τάση σωλήνα (KVP) |
200-350Kv |
| Ρεύμα σωλήνα (mA) |
5 |
| Σταθερότητα |
±1% |
|
Γεννήτρια
Σωλήνας
|
Εστία mm2 |
2.5×2.5 |
| Γωνία ακτινοβολίας |
40±5° |
| Ευαισθησία |
k≤1.8% |
| Λειτουργία λειτουργίας |
Διακοπτόμενη λειτουργία, χρόνος ακτινοβολίας προς χρόνο ψύξης είναι 1:1 |
|
Ελεγκτής
Ελεγκτής
|
Διαστάσεις |
350×290×160 |
| Βάρος |
11kg |
| Δομή κυκλώματος |
Έλεγχος μικροϋπολογιστή, αρθρωτή δομή, φωνητική υπόδειξη |
|
Γεννήτρια
Γεννήτρια
|
Ψύξη |
Ψύξη με εξαναγκασμένο αέρα |
| Μόνωση |
Μόνωση αερίου SF6 |
| Πίεση λειτουργίας |
0.35Mpa-0.45Mpa |
| Διαστάσεις |
335×335×700 |
| Βάρος (kg) |
43kg |
| Θερμοκρασία λειτουργίας |
-10℃-+40℃ |
| |
|
|
|

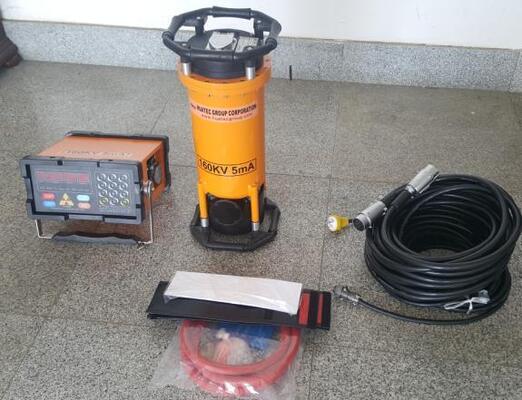

Τυπική παράδοση
| Κατευθυντικός κεραμικός σωλήνας ακτίνων Χ |
1 Τεμ. |
|
| Γεννήτρια |
1 Σετ |
|
| Καλώδιο σύνδεσης υψηλής τάσης |
1 Τεμ. |
25 Μέτρα |
| Ελεγκτής |
1 Σετ |
|
| Καλώδιο τροφοδοσίας |
1 Τεμ. |
10 Μέτρα |
| Καλώδιο γείωσης |
1 Τεμ. |
5 Μέτρα |
| Αξεσουάρ |
1 Σετ |
|
| (Περιλαμβάνονται: λαμπτήρας συναγερμού, 1 τεμ.; γράμματα μολύβδου, 1 κουτί; κασέτες φιλμ σκοτεινού θαλάμου 5 τεμ.; ενισχυτική οθόνη 5 τεμ.; διεισδυτικό σύρμα (IQI) 1 σετ; ασφάλεια 1 τεμ.) |
Προαιρετικά αξεσουάρ:
Πλατφόρμα δοκιμών, IQI/διεισδυτικό σύρμα, γράμματα/αριθμοί μολύβδου, ταινία μολύβδου, κασέτα, οθόνη μολύβδου, προσωπικό δοσίμετρο, προβολέας φιλμ, πυκνόμετρο, αναπτυξιακό φιλμ, φως σκοτεινού θαλάμου, μπλοκ βαθμονόμησης RT κ.λπ.
