Ένδειξη πεδίου Magnaflux Pie

Δείκτης Πεδίου Πίτας Magnaflux

Επισκόπηση

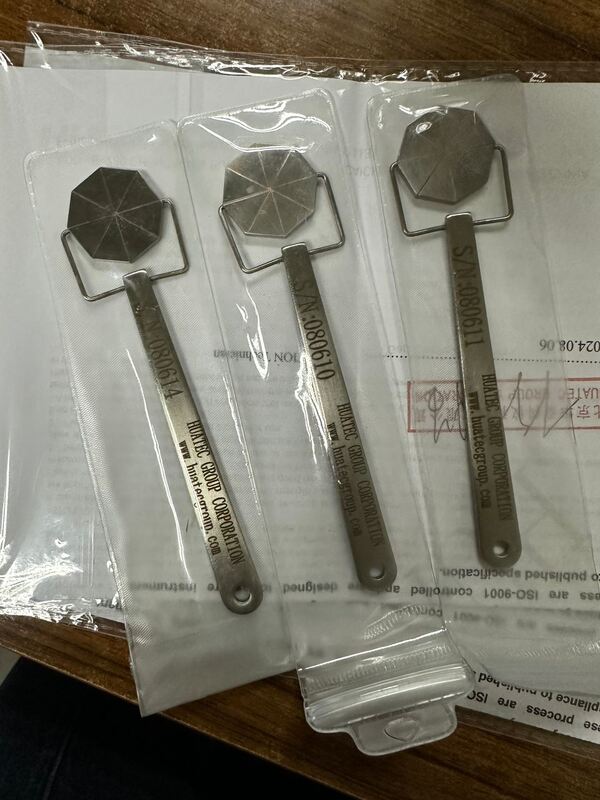

Το Όργανο Πίτας είναι ένα εργαλείο για τη γρήγορη επαλήθευση της κατεύθυνσης της μαγνητικής ροής σε μια επιφάνεια. Είναι κατασκευασμένο από οκτώ σιδηρομαγνητικά τμήματα, κολλημένα σε ένα ενιαίο κομμάτι, παρέχοντας ένα μοτίβο αστεριού από μη σιδηρομαγνητικές ασυνέχειες. Οι οκτώ γραμμικές ασυνέχειες παρέχουν ενδείξεις προς όλες τις κατευθύνσεις. Συνήθως χρησιμοποιείται με ξηρές σκόνες για επιθεώρηση με ζυγό, το Όργανο Πίτας μπορεί να κρατηθεί σε οποιαδήποτε γωνία και θα παράγει ενδείξεις κάθετες στην κατεύθυνση της μαγνητικής ροής. Μη σιδηρομαγνητική λαβή με άρθρωση.

Οδηγίες

Τοποθετήστε το όργανο πίτας όσο το δυνατόν πιο επίπεδα στην επιφάνεια δοκιμής με τα ορατά τμήματα πίτας να βλέπουν προς τα κάτω. Μαγνητίστε την επιφάνεια και εφαρμόστε μαγνητικά σωματίδια. Οι ενδείξεις θα σχηματιστούν κατά μήκος γραμμών που διασχίζουν την κατεύθυνση της μαγνητικής ροής. Οι ενδείξεις κάθετες στη μαγνητική ροή θα είναι ισχυρότερες και πιο καλά καθορισμένες από τις ενδείξεις υπό γωνία. Δεν θα σχηματιστούν ενδείξεις παράλληλες (στην ίδια ευθεία) με τη μαγνητική ροή. Σημείωση: το όργανο πίτας δεν υποδεικνύει την ισχύ του μαγνητικού πεδίου.
