Αυτόματος Περιστρεφόμενος Πύργος Οθόνης Αφής Μικροσκοπικός Μετρητής Σκληρότητας Vickers HVS-1MDT-AXY

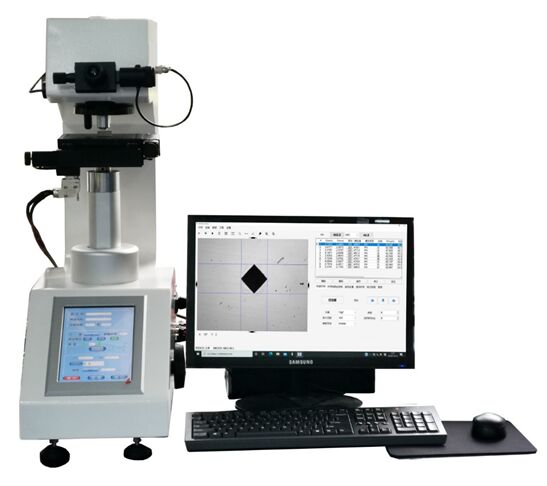

Ο αυτόματος μικροσκοπικός μετρητής σκληρότητας Vickers HVS-1MDT-axy αποτελείται από δύο μέρη:
l Αυτόματος μικροσκοπικός μετρητής σκληρότητας με περιστρεφόμενο πύργο και οθόνη αφής HV-1MDT
l Σύστημα αυτόματης μέτρησης και ελέγχου σκληρότητας Vickers HVS - AXY

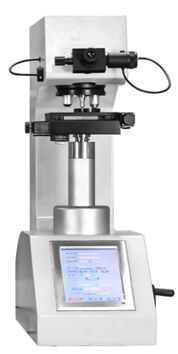

一,Αυτόματος μικροσκοπικός μετρητής σκληρότητας με περιστρεφόμενο πύργο και οθόνη αφής HV-1MDT
Εισαγωγή προϊόντος
Ο αυτόματος μικροσκοπικός μετρητής σκληρότητας HV-1MDT με περιστρεφόμενο πύργο και ψηφιακή οθόνη αφής υιοθετεί μηχανισμό ανύψωσης οπτικής εγκάρσιας οδηγού, η τιμή δύναμης είναι ακριβής, η εικόνα είναι καθαρή, είναι ένας ιδανικός μικροσκοπικός μετρητής σκληρότητας υψηλής τεχνολογίας.
Κύρια χαρακτηριστικά
1. Διεπαφή οθόνης αφής 8 ιντσών, εύκολη στη χρήση.
2. Κατά τη διάρκεια της δοκιμής, η κεφαλή πίεσης και ο αντικειμενικός φακός εναλλάσσονται αυτόματα και η αυτόματη τοποθέτηση του σημείου δοκιμής είναι ακριβής.
3. Υιοθετείται μηχανισμός ανύψωσης με οπτική εγκάρσια οδηγό για να διασφαλιστεί η ακρίβεια καθοδήγησης. Δύο σταδίων μετάδοση δύναμης με οδοντωτό τροχό και γρανάζι, μπορεί να πραγματοποιήσει γρήγορη και σταθερή μετάδοση δύναμης.
4. Πηγή φωτός LED, μεγάλη διάρκεια ζωής, δεν χρειάζεται αντικατάσταση λαμπτήρα.
5. Μπορεί να εξοπλιστεί με ενσωματωμένη κάμερα, η εικόνα είναι καθαρότερη.
6. Μπορεί να βαθμονομηθεί σύμφωνα με το πρότυπο μπλοκ σκληρότητας ή την κλίμακα μήκους, σύμφωνα με την υψηλή, μεσαία και χαμηλή τιμή σκληρότητας αυτόματα για διόρθωση σκληρότητας, η τιμή σκληρότητας είναι πιο ακριβής.
7. Όλες οι παράμετροι και τα αποτελέσματα δοκιμής αποθηκεύονται σε μονάδα USB σε μορφή Excel, η οποία είναι βολική για επεξεργασία δεδομένων και εξαγωγή αναφορών δοκιμής.
8. Διάφορες τιμές σκληρότητας μετατρέπονται μεταξύ τους.
9. Οι παράμετροι ρύθμισης δοκιμής προστατεύονται με κωδικό πρόσβασης.
10. Διατίθενται τουλάχιστον 3 γλώσσες, όπως Κινέζικα και Αγγλικά.
11. Με διεπαφή RS-232, μπορεί να συνδεθεί με υπολογιστή (προαιρετικό).
12. Προαιρετική μέγιστη δύναμη δοκιμής 2kg.
Τεχνικές παράμετροι
|
Μοντέλο
|
HV-1MDT
|
|
Δύναμη δοκιμής
|
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N)
|
|
Συμμόρφωση με πρότυπο
|
GB/T4340.2,ASTM E92
|
|
Ανάλυση μέτρησης
|
0.01µm
|
|
Εμφάνιση/έξοδος δεδομένων
|
Οθόνη αφής 8" για ανάγνωση, μπορεί να αποθηκεύσει 20 είδη αποτελεσμάτων δοκιμής, εξοπλισμένη με μονάδα U, προαιρετικό ενσωματωμένο εκτυπωτή και διεπαφή RS-232
|
|
Κλίμακα μετατροπής
|
Rockwell, Brinell
|
|
Εύρος δοκιμής σκληρότητας
|
8~2900HV
|
|
Μέθοδος εφαρμογής δύναμης δοκιμής
|
Αυτόματη (φόρτωση, κράτημα, εκφόρτωση)
|
|
Μεγέθυνση
|
400X (δοκιμή),100X(Δοκιμή και παρατήρηση)
|
|
Χρόνος κράτησης φορτίου δύναμης δοκιμής
|
1-99s
|
|
Μέγιστο επιτρεπόμενο ύψος δείγματος
|
100mm
|
|
Απόσταση μεταξύ κεφαλής και τοίχου
|
130mm
|
|
Πλατφόρμα δοκιμής X-Y
|
Μέγεθος:100*100mm Μέγιστη κίνηση:25*25mm
|
|
Μέγεθος
|
540*260*650mm
|
|
Βάρος
|
Περίπου 50Kg
|
|
Τροφοδοσία
|
AC220V+5%,50-60Hz
|
二,Σύστημα αυτόματης μέτρησης και ελέγχου σκληρότητας Vickers HVS - AXY
Το σύστημα αυτόματης μέτρησης και ελέγχου σκληρότητας Vickers HVS- AXY είναι ένα σύστημα αυτόματης μέτρησης και ελέγχου υπολογιστή που αναπτύχθηκε ανεξάρτητα από την εταιρεία. Συνδέεται απρόσκοπτα με διάφορους τύπους μετρητών σκληρότητας Vickers (συμπεριλαμβανομένων των μικρο-Vickers), σχηματίζοντας ένα τέλειο σύνολο συστήματος αυτόματης μέτρησης σκληρότητας.
Η αυτόματη μέτρηση σκληρότητας χρησιμοποιείται κυρίως για τη μέτρηση της σκληρότητας Vickers διαφόρων μετάλλων και ορισμένων μη μεταλλικών υλικών. Μπορεί να μετρήσει τη σκληρότητα όλων των ειδών μεταλλικών εξαρτημάτων και μερών μετά από θερμική επεξεργασία. Ταυτόχρονα, είναι κατάλληλο για τον προσδιορισμό του βάθους του ενεργού σκληρυμένου στρώματος, του στρώματος επικάλυψης και της θερμικά επηρεαζόμενης θέσης των συγκολλημένων μερών. Μπορεί επίσης να χρησιμοποιηθεί για την παρατήρηση της εσωτερικής μεταλλογραφικής δομής διαφόρων μεταλλικών εξαρτημάτων και τη συλλογή, εμφάνιση και εκτύπωση εικόνων.
Το σύστημα είναι ιδιαίτερα κατάλληλο για τη μέτρηση της επιφανειακής σκληρότητας του τεμαχίου προς θερμική επεξεργασία, της καμπύλης κατανομής της κλίσης σκληρότητας και του βάθους του ενεργού σκληρυμένου στρώματος.
Τεχνικές παράμετροι
1. Η κάμερα έχει ενσωματωμένα 5 megapixels και η εικόνα είναι καθαρή.
2. Λειτουργικό σύστημα: Windows 10
3. Πλατφόρμα φόρτωσης X-Y υψηλής ακρίβειας
|
Κινητήρας κίνησης
|
Κινητήρας βημάτων
|
|
Έλεγχος οδηγού
|
Η ταχύτητα κίνησης στους άξονες X-Y μπορεί να αλλάξει ευέλικτα μέσω λογισμικού.
|
|
Μέγεθος
|
110 × 110mm
|
|
Μέγιστη απόσταση κίνησης
|
50 × 50mm στην κατεύθυνση των αξόνων X-Y
|
|
Ελάχιστη απόσταση κίνησης
|
1mm
|
|
Ταχύτητα κίνησης
|
1-10mm/sec,Ρυθμιζόμενη
|
|
Ακρίβεια επανάληψης μετατόπισης
|
1um-3um Εντός
|
|
Ρύθμιση λειτουργίας κίνησης πλατφόρμας
|
Μπορείτε να κάνετε κλικ σε οποιοδήποτε σημείο της διεπαφής για αυτόματη επιλογή του σημείου, μπορείτε να ορίσετε την αρχική θέση της ευθείας γραμμής και τη θέση της τυχαίας κίνησης, μέσω του κλικ του ποντικιού στην αυτόματη πλατφόρμα μετατόπισης X-Y για έλεγχο αυθαίρετης κίνησης 8 κατευθύνσεων, η ταχύτητα μπορεί να ρυθμιστεί, μπορεί να επαναφερθεί αυτόματα, μπορεί να επαναφερθεί αυθαίρετα η μηδενική συντεταγμένη
|
4. Λογισμικό μέτρησης και ελέγχου
|
Περιγραφή συστήματος
|
Αυτόματη ολοκλήρωση συνεχούς πίεσης, κράτησης φορτίου, ανάγνωσης, καταγραφής δεδομένων, επιλέγοντας μια μέθοδο μέτρησης όλες οι μετρήσεις θα ολοκληρωθούν αυτόματα γρήγορα.
Επιλέξτε ευθείες γραμμές, ζιγκ-ζαγκ γραμμές, κύκλους, τόξα, τυχαία σημεία, πίνακες και λειτουργίες αυτο-μάθησης ανάλογα με τις διαφορετικές ανάγκες. Το λογισμικό επεξεργασίας δεδομένων χρησιμοποιείται για τη βελτίωση της αναγνωσιμότητας μη καθαρών εγκοπών σε μη λείες επιφάνειες.
Το βάθος του σκληρυμένου στρώματος που σχηματίζεται μετά από συνεχή μέτρηση του δείγματος μπορεί να εμφανιστεί σε μορφή πίνακα.
Μπορεί εύκολα να εξάγει όλα τα είδη δεδομένων μέτρησης, πίνακα τιμών σκληρότητας, βάθος σκληρυμένου στρώματος, μέγιστη, μέση, ελάχιστη τιμή.
|
|
Έλεγχος μετρητή σκληρότητας
|
Ο μετρητής σκληρότητας μπορεί να ελεγχθεί αυτόματα: αυτόματος περιστρεφόμενος πύργος (αντικειμενικός φακός, εγκοπέας, αυτόματη εναλλαγή αντικειμενικού φακού), αυτόματη φόρτωση, αυτόματος έλεγχος μέτρησης.
Μπορείτε να ρυθμίσετε τη φωτεινότητα της πηγής φωτός του μικροσκοπικού μετρητή σκληρότητας.
Επιλέξτε το αντικείμενο ελέγχου για μετατροπή και αντικατοπτρίστε το στη διεπαφή λογισμικού για τον υπολογισμό αλλαγών παραμέτρων.
Επιλέξτε ή ξεκινήστε τον αυτόματο έλεγχο των εγκοπέων του μετρητή σκληρότητας στη θέση φόρτωσης, φόρτωση, κράτημα, εκφόρτωση και αυτόματη επιστροφή στη θέση του αντικειμένου μέτρησης.
Το φορτίο που έχει οριστεί από τον μετρητή σκληρότητας μπορεί να αντικατοπτρίζεται αυτόματα στη διεπαφή λογισμικού.
|
|
Λειτουργία κίνησης πλατφόρμας ελέγχου (Patten)
|
Το σύστημα λογισμικού μπορεί να ελέγχει την αυτόματη πλατφόρμα φόρτωσης για προγραμματισμό και κίνηση, η οποία μπορεί να είναι:
1) Λειτουργία μέτρησης (Τυχαία Α)
Χρησιμοποιήστε αυτήν τη λειτουργία για να καταστείλετε και να διαβάσετε ένα προαιρετικό σημείο.
2) Λειτουργία μέτρησης (Τυχαία Β)
Μετρήστε και διαβάστε οποιοδήποτε σημείο. Περιστρέφει την επιλεγμένη θέση συντεταγμένων σε οποιαδήποτε γωνία.
3) Πίεση εγκάρσιας (άξονας Χ) και ανάγνωση
4) Πίεση διαμήκους (άξονας Υ) και ανάγνωση
5) Λειτουργία μέτρησης (Σετ Γραμμής Α)
Χρησιμοποιήστε αυτήν τη λειτουργία για να πιέσετε και να διαβάσετε την επιφάνεια σε γωνιακή κατεύθυνση (κίνηση ζιγκ-ζαγκ, δηλαδή μέτρηση βάθους σκληρυμένου στρώματος κίνησης σπασμένης γραμμής).
6) Λειτουργία μέτρησης (Σετ Γραμμής Β)
Χρησιμοποιήστε αυτήν τη λειτουργία για πίεση και ανάγνωση σε τακτά χρονικά διαστήματα.
7) Μέθοδοι προγραμματισμού κίνησης, όπως κίνηση συντεταγμένων τροχιάς
Οι παραπάνω 8 γραμμές μπορούν να οριστούν ταυτόχρονα, κάθε γραμμή μπορεί να ορίσει 999 θέσεις.
|
|
Μέθοδος μέτρησης
|
Αυτόματη λειτουργία: αυτόματη φόρτωση + αυτόματη μέτρηση + αυτόματη εμφάνιση αποτελεσμάτων μέτρησης
Προαιρετική χειροκίνητη μέτρηση
|
|
Μέθοδος λήψης/αναγνώρισης εικόνας
|
Υιοθετεί κάμερες υψηλής ποιότητας και υψηλής ανάλυσης με ανάλυση 12 εκατομμυρίων και λήψη πρωτότυπης εικόνας μεγάλης κλίμακας. Διάφορες μέθοδοι συμπίεσης εικόνας είναι βολικές στη χρήση (υιοθετημένες εικόνες και αποτελέσματα μέτρησης για μορφή αποθήκευσης, μορφή αποθήκευσης εικόνας BMP, JPG και άλλες κοινές μορφές αρχείων).
Το αυτόματο σύστημα μέτρησης εγκοπών Vickers υιοθετεί τεχνολογία αναγνώρισης pixel και αναλύει την εικόνα της εγκοπής μέσω ειδικού λογισμικού ανάλυσης εγκοπών σκληρότητας Vickers, και το λογισμικό ανάλυσης υιοθετεί αλγόριθμο διαχωρισμού ακμών τεχνολογίας ψηφιακής επεξεργασίας εικόνας για να εξαγάγει την ακμή της πειραματικής εγκοπής, και στη συνέχεια η μέθοδος εξαγωγής της ακμής μικρο-εγκοπής σκληρότητας είναι να αναλύσει το σήμα δειγματοληψίας της δοκιμαστικής εγκοπής με τη θεωρία κυματικής πολυ-ανάλυσης, και να προσαρμόσει την ακμή της εγκοπής με τη μέθοδο των ελάχιστων τετραγώνων, μπορεί να εξαγάγει γρήγορα και με ακρίβεια και να υπολογίσει αυτόματα την τιμή σκληρότητας Vickers από την περιοχή της εγκοπής της δοκιμής σκληρότητας Vickers της μικροδομής, και να βελτιώσει την αναγνωσιμότητα των μη καθαρών εγκοπών σε μη λείες επιφάνειες.
|
|
Αυτόματος χρόνος μέτρησης
|
Περίπου 0.3sec/1 Εγκοπή
|
|
Επαναλαμβανόμενες εγκοπές μέτρησης
|
±1.0% (700HV/500gf)
|
|
Η ελάχιστη εγκοπή που μπορεί να μετρηθεί
|
Περίπου 5mm (αυτόματη μέτρηση)
|
|
Ελάχιστη μονάδα μέτρησης
|
0.01mm
|
|
Γλώσσα
|
Αγγλικά
|
|
Μορφή εξόδου δεδομένων/
Λειτουργία επεξεργασίας
|
Η έκθεση επιθεώρησης μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη.
Μέσω του λογισμικού επεξεργασίας δεδομένων, το βάθος του σκληρυμένου στρώματος που σχηματίζεται μετά από συνεχή μέτρηση του δείγματος μπορεί να εμφανιστεί σε μορφή πίνακα.
Μπορεί εύκολα να εξάγει μια ποικιλία δεδομένων μέτρησης, πίνακα τιμών σκληρότητας, βάθος σκληρυμένου στρώματος, μέγιστη, μέση, ελάχιστη, εμφάνιση και έξοδο έγχρωμων εικόνων με τιμή σκληρότητας.
Η τιμή σκληρότητας, ο πίνακας σκληρότητας, το διάγραμμα βάθους σκληρυμένου στρώματος, η εισαγωγή εικόνας και άλλα δεδομένα μπορούν να επεξεργαστούν και να εκτυπωθούν ευέλικτα σε έκθεση δοκιμής "WORD" (προαιρετικό "EXCEL") που περιέχει μαθηματικά στατιστικά στοιχεία και καμπύλη βάθους σκληρυμένου στρώματος και να αποθηκευτούν (μορφή WORD) (προαιρετικό "EXCEL"), μπορεί επίσης να εκτυπώσει την παρατηρούμενη τοπογραφία του δείγματος και να την αποθηκεύσει. Η μικροδομή της εγκοπής και του υποβάθρου αντικατοπτρίζεται άμεσα, και πραγματοποιείται μεταλλογραφική ανάλυση υπό αντικειμενικούς φακούς διαφορετικής μεγέθυνσης.
|
