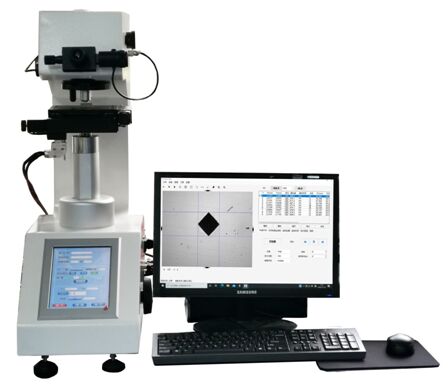

Αυτόματος ελεγκτής σκληρότητας Micro-Vickers
Ο αυτόματος μικροσκοπικός ελεγκτής σκληρότητας Vickers HVS-1MDT-axy αποτελείται από δύο μέρη:
- Αυτόματος ελεγκτής σκληρότητας micro με οθόνη αφής και περιστρεφόμενο πύργο HV-1MDT
- Σύστημα αυτόματης μέτρησης και ελέγχου σκληρότητας Vickers HVS - AXY
I. Αυτόματος ελεγκτής σκληρότητας micro με οθόνη αφής και περιστρεφόμενο πύργο HV-1MDT
Εισαγωγή προϊόντος
Ο αυτόματος ψηφιακός ελεγκτής σκληρότητας micro HV-1MDT με περιστρεφόμενο πύργο υιοθετεί μηχανισμό ανύψωσης οπτικής εγκάρσιας οδηγού, η τιμή δύναμης είναι ακριβής, η εικόνα είναι καθαρή, είναι ένας ιδανικός ελεγκτής σκληρότητας micro υψηλής τεχνολογίας.
Τα κύρια χαρακτηριστικά
1. Διεπαφή οθόνης αφής 8 ιντσών, εύκολη στη χρήση.
2. Κατά τη διάρκεια της δοκιμής, η κεφαλή πίεσης και ο αντικειμενικός φακός εναλλάσσονται αυτόματα και η αυτόματη τοποθέτηση του σημείου δοκιμής είναι ακριβής.
3. Υιοθετείται ο μηχανισμός ανύψωσης με οπτική εγκάρσια οδηγό για να διασφαλιστεί η ακρίβεια καθοδήγησης. Η μετάδοση δύναμης δύο σταδίων με οδοντωτό τροχό και οδοντωτή ράβδο μπορεί να πραγματοποιήσει γρήγορη και σταθερή μετάδοση δύναμης.
4. Πηγή φωτός LED, μεγάλη διάρκεια ζωής, δεν χρειάζεται αντικατάσταση του λαμπτήρα.
5. Μπορεί να εξοπλιστεί με ενσωματωμένη κάμερα, η εικόνα είναι καθαρότερη.
6. Μπορεί να βαθμονομηθεί σύμφωνα με το πρότυπο μπλοκ σκληρότητας ή την κλίμακα μήκους, σύμφωνα με την αυτόματη διόρθωση σκληρότητας για υψηλή, μεσαία και χαμηλή τιμή σκληρότητας, η τιμή σκληρότητας είναι πιο ακριβής.
7. Όλες οι παράμετροι και τα αποτελέσματα δοκιμής αποθηκεύονται σε μονάδα USB flash σε μορφή Excel, η οποία είναι βολική για επεξεργασία δεδομένων και εξαγωγή αναφορών δοκιμής.
8. Διάφορες τιμές σκληρότητας μετατρέπονται μεταξύ τους.
9. Οι παράμετροι ρύθμισης δοκιμής προστατεύονται με κωδικό πρόσβασης.
10. Διατίθενται τουλάχιστον 3 γλώσσες, όπως Κινέζικα και Αγγλικά.
11. Με διεπαφή RS-232, μπορεί να συνδεθεί με υπολογιστή (προαιρετικό).
12. Προαιρετική μέγιστη δύναμη δοκιμής 2kg.
1. Η κάμερα έχει ενσωματωμένα 5 megapixels και η εικόνα είναι καθαρή.
| Μοντέλο |
HV-1MDT |
| Δύναμη δοκιμής |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N) |
| Συμμόρφωση με πρότυπο |
GB/T4340.2,ASTM E92 |
| Ανάλυση μέτρησης |
0.01µm |
| Έξοδος εμφάνισης δεδομένων |
Οθόνη αφής 8 ιντσών, μπορεί να αποθηκεύσει 20 είδη αποτελεσμάτων δοκιμής, εξοπλισμένη με μονάδα U, προαιρετικό ενσωματωμένο εκτυπωτή και διεπαφή RS-232Χάρακας μετατροπής |
| Rockwell, Brinell |
Εύρος δοκιμής σκληρότητας |
| 8~2900HV |
Μέθοδος εφαρμογής δύναμης δοκιμής |
| Αυτόματη (φόρτωση, κράτημα, εκφόρτωση) |
Μεγέθυνση |
| 400X(δοκιμή),100X(Δοκιμή και παρατήρηση) |
Χρόνος κράτησης φορτίου δύναμης δοκιμής |
| 1-99s |
Μέγιστο επιτρεπόμενο ύψος δείγματος |
| 100mm |
Απόσταση μεταξύ κεφαλής και τοιχώματος |
| 130mm |
Πλατφόρμα δοκιμής X-Y |
| Μέγεθος:100*100mm Μέγιστη κίνηση:25*25mm |
Μέγεθος |
| 110 × 110mm |
Βάρος |
| Περίπου 50Kg |
Τροφοδοσία |
| AC220V+5%,50-60Hz |
II. Σύστημα αυτόματης μέτρησης και ελέγχου σκληρότητας Vickers HVS - AXY |
Το σύστημα μέτρησης και ελέγχου σκληρότητας Vickers HVS- AXY είναι ένα σύστημα αυτόματης μέτρησης και ελέγχου υπολογιστή που αναπτύχθηκε ανεξάρτητα από την εταιρεία. Συνδέεται απρόσκοπτα με διάφορους τύπους ελεγκτών σκληρότητας Vickers (συμπεριλαμβανομένων των micro-Vickers), σχηματίζοντας ένα τέλειο σύνολο συστήματος αυτόματης μέτρησης σκληρότητας.
Η αυτόματη μέτρηση σκληρότητας χρησιμοποιείται κυρίως για τη μέτρηση της σκληρότητας Vickers διαφόρων μετάλλων και ορισμένων μη μεταλλικών υλικών. Μπορεί να μετρήσει τη σκληρότητα όλων των ειδών μεταλλικών εξαρτημάτων και μερών μετά από θερμική επεξεργασία. Ταυτόχρονα, είναι κατάλληλο για τον προσδιορισμό του βάθους του ενεργού σκληρυμένου στρώματος, του στρώματος επικάλυψης και της θερμικά επηρεαζόμενης θέσης των συγκολλημένων μερών. Μπορεί επίσης να χρησιμοποιηθεί για την παρατήρηση της εσωτερικής μεταλλογραφικής δομής διαφόρων μεταλλικών μερών και για τη συλλογή, εμφάνιση και εκτύπωση εικόνων.
Το σύστημα είναι ιδιαίτερα κατάλληλο για τη μέτρηση της επιφανειακής σκληρότητας του θερμικά επεξεργασμένου τεμαχίου, της καμπύλης κατανομής της κλίσης σκληρότητας και του βάθους του ενεργού σκληρυμένου στρώματος.
Τεχνικές παράμετροι
1. Η κάμερα έχει ενσωματωμένα 5 megapixels και η εικόνα είναι καθαρή.
2. Υπολογιστής, λειτουργικό σύστημα: Windows 10
3. Πλατφόρμα φόρτωσης X-Y υψηλής ακρίβειας
Κινητήρας κίνησης
| Κινητήρας βημάτων |
Έλεγχος οδηγού |
| Η ταχύτητα κίνησης στους άξονες X-Y μπορεί να αλλάξει ευέλικτα μέσω λογισμικού. |
Μέγεθος |
| 110 × 110mm |
Μέγιστη απόσταση κίνησης |
| 50 × 50mm στην κατεύθυνση των αξόνων X-Y |
Ελάχιστη απόσταση κίνησης |
| 1mm |
Ταχύτητα κίνησης |
| 1-10mm/sec, Ρυθμιζόμενη |
Ακρίβεια επανάληψης μετατόπισης |
| Εντός 1um-3um |
Ρύθμιση λειτουργίας κίνησης πλατφόρμας |
| Μπορείτε να κάνετε κλικ σε οποιοδήποτε σημείο της διεπαφής για αυτόματη επιλογή του σημείου, μπορείτε να ορίσετε την αρχική θέση της ευθείας γραμμής και τη θέση της τυχαίας κίνησης, μέσω του κλικ του ποντικιού στην αυτόματη πλατφόρμα μετατόπισης X-Y για έλεγχο κίνησης σε 8 κατευθύνσεις, η ταχύτητα μπορεί να ρυθμιστεί, μπορεί να επαναφερθεί αυτόματα, μπορεί να επαναφερθεί αυθαίρετα η μηδενική συντεταγμένη |
4. Λογισμικό μέτρησης και ελέγχου |
